「球面座金」の検索結果

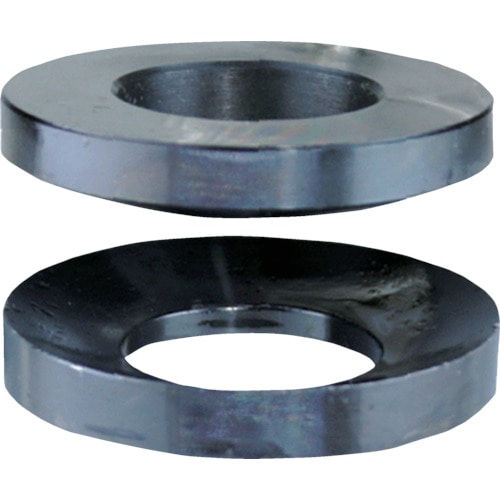

●加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M8●外径(mm)：17●高さ(mm)：6.7●クランプ用治具●スチール(S45C)黒染仕上げ●焼き入れ(HRC30～35)●順次S45CFへ変更●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200881938

サイズ：

●外径：１７ｍｍ●高さ：６．７ｍｍ

●球面座金

商品コード：

2500201215893

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：9.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200231689

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：９．５ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M12●外径(mm)：28●内径(mm)：13●高さ(mm)：9.0●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200203150

サイズ：

●外径：２８ｍｍ●内径：１３ｍｍ●高さ：９．０ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M18●外径(mm)：35●内径(mm)：19●高さ(mm)：10.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200273702

サイズ：

●外径：３５ｍｍ●内径：１９ｍｍ●高さ：１０．５ｍｍ

●大型の加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M36●外径(mm)：68●高さ(mm)：23.5●クランプ用治具●仕上げ：黒染●S45C●焼き入れ(HRC30～35)●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットしてください。

商品コード：

2500200497771

サイズ：

●外径：６８ｍｍ●高さ：２３．５ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：7.0●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200148499

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：７．０ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：12.0●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200317123

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：１２．０ｍｍ

●大型の加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M30●外径(mm)：56●高さ(mm)：19.2●クランプ用治具●仕上げ：黒染●S45C●焼き入れ(HRC30～35)●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットしてください。

商品コード：

2500200444560

サイズ：

●外径：５６ｍｍ●高さ：１９．２ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17.0●高さ(mm)：10.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258860

サイズ：

●外径：３５ｍｍ●内径：１７．０ｍｍ●高さ：１０．５ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M12●外径(mm)：28●内径(mm)：13.0●高さ(mm)：9.0●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200203167

サイズ：

●外径：２８ｍｍ●内径：１３．０ｍｍ●高さ：９．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：22●内径(mm)：10.5●高さ(mm)：7.0●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200148505

サイズ：

●外径：２２ｍｍ●内径：１０．５ｍｍ●高さ：７．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M20●外径(mm)：40●内径(mm)：22.0●高さ(mm)：13.0●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200317130

サイズ：

●外径：４０ｍｍ●内径：２２．０ｍｍ●高さ：１３．０ｍｍ

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M6●外径(mm)：13●内径(mm)：6.4●高さ(mm)：4.3●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215831

サイズ：

●外径：１３ｍｍ●内径：６．４ｍｍ●高さ：４．３ｍｍ

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M10●外径(mm)：22●内径(mm)：10.5●高さ(mm)：6●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215862

サイズ：

●外径：２２ｍｍ●内径：１０．５ｍｍ●高さ：６ｍｍ

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M12●外径(mm)：26●内径(mm)：13.5●高さ(mm)：7.5●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215886

サイズ：

●外径：２６ｍｍ●内径：１３．５ｍｍ●高さ：７．５ｍｍ

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：9.1●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215909

サイズ：

●外径：３２ｍｍ●内径：１７ｍｍ●高さ：９．１ｍｍ

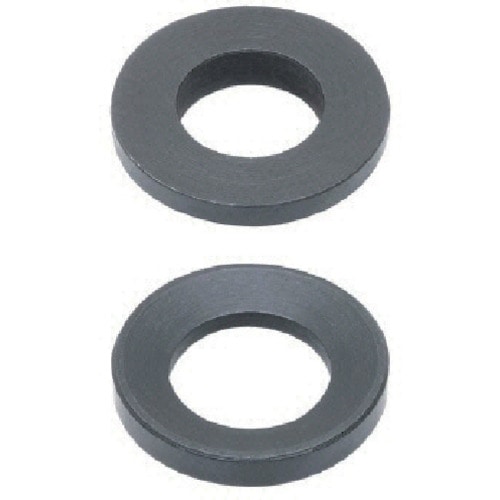

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M8●外径(mm)：18●内径(mm)：8.7●高さ(mm)：5.2●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215855

サイズ：

●外径：１８ｍｍ●内径：８．７ｍｍ●高さ：５．２ｍｍ

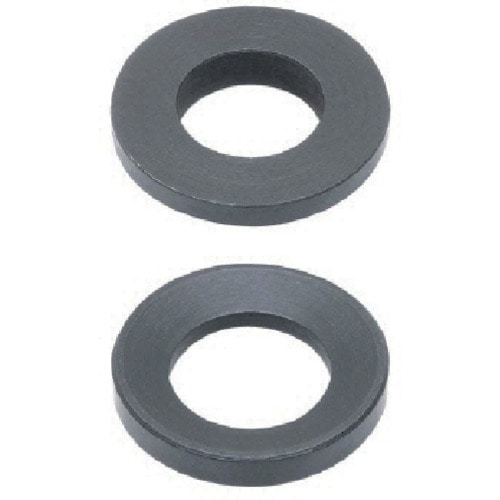

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：12●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215923

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：１２ｍｍ

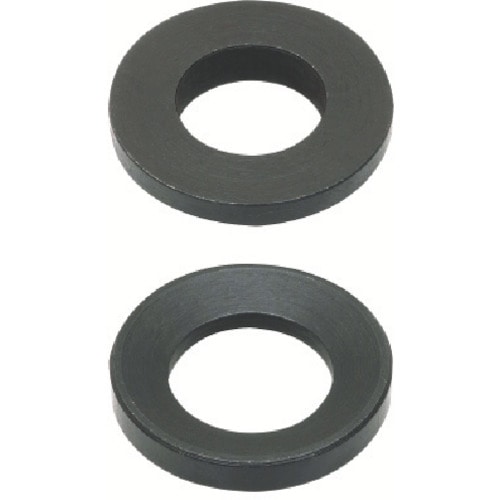

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M24●外径(mm)：44●内径(mm)：25●高さ(mm)：15●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215930

サイズ：

●外径：４４ｍｍ●内径：２５ｍｍ●高さ：１５ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M18●外径(mm)：35●内径(mm)：19.0●高さ(mm)：11.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200273719

サイズ：

●外径：３５ｍｍ●内径：１９．０ｍｍ●高さ：１１．５ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：28●内径(mm)：15.0●高さ(mm)：9.5●上下1組●スチール(S45C)●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500203765952

サイズ：

●外径：２８ｍｍ●内径：１５．０ｍｍ●高さ：９．５ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：10●適合ボルト：M6●高さ(mm)：10.7●フランジ径(mm)：13●スチール製●スチール

商品コード：

2500201215640

サイズ：

●対辺寸法：１０ｍｍ●高さ：１０．７ｍｍ●フランジ径：１３ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：13.5●フランジ径(mm)：18●スチール製●スチール

商品コード：

2500201215657

サイズ：

●対辺寸法：１３ｍｍ●高さ：１３．５ｍｍ●フランジ径：１８ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：17●フランジ径(mm)：22●スチール製●スチール

商品コード：

2500201215664

サイズ：

●対辺寸法：１７ｍｍ●高さ：１７ｍｍ●フランジ径：２２ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：20.5●フランジ径(mm)：26●スチール製●スチール

商品コード：

2500201215671

サイズ：

●対辺寸法：１９ｍｍ●高さ：２０．５ｍｍ●フランジ径：２６ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：27●フランジ径(mm)：32●スチール製●スチール

商品コード：

2500201215688

サイズ：

●対辺寸法：２４ｍｍ●高さ：２７ｍｍ●フランジ径：３２ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：34.5●フランジ径(mm)：40●スチール製●スチール

商品コード：

2500201215695

サイズ：

●対辺寸法：３０ｍｍ●高さ：３４．５ｍｍ●フランジ径：４０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：12.0●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717618

サイズ：

●外径：２８ｍｍ●内径：１２．０ｍｍ●高さ：４．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M12●外径(mm)：35●内径(mm)：14.2●高さ(mm)：5.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717625

サイズ：

●外径：３５ｍｍ●内径：１４．２ｍｍ●高さ：５．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M16●外径(mm)：45●内径(mm)：19.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717632

サイズ：

●外径：４５ｍｍ●内径：１９．０ｍｍ●高さ：６．０ｍｍ

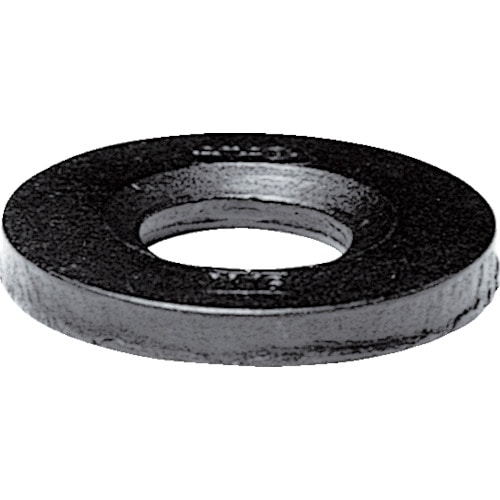

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M22●外径(mm)：55●内径(mm)：25.5●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717656

サイズ：

●外径：５５ｍｍ●内径：２５．５ｍｍ●高さ：１０．０ｍｍ

●球面タイプなので若干の角度に対応可能です｡●球面六角ナット（FBU）とセットで使用。●適合ボルト:M14●外径(mm):39●内径(mm):16.0●高さ(mm):6.0●スチール(S45C)●処理:焼き入れ(35~45HRC)､黒染仕上げ

商品コード：

2500205478980

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：9.5●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717663

サイズ：

●外径：２３ｍｍ●内径：９．５ｍｍ●高さ：３．２ｍｍ

●球面タイプなので若干の角度に対応可能です｡●球面六角ナット（FBU）とセットで使用。●適合ボルト:M24●外径(mm):60●内径(mm):28.0●高さ(mm):10.0●スチール(S45C)●処理:焼き入れ(35~45HRC)､黒染仕上げ

商品コード：

2500205478997

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：6.4●高さ(mm)：2.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：4/5.2●適合ボルト呼び径：6●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク(max. Nm)：6●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354593

サイズ：

●外径：１２ｍｍ●内径：６．４ｍｍ●高さ：２．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：4●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：6.3/7.1●適合ボルト呼び径：10●耐荷重(静荷重)(max. kN)：16●ネジの締付トルク(max. Nm)：32●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354616

サイズ：

●外径：２１ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：13●高さ(mm)：4.6●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：7.9/8.9●適合ボルト呼び径：12●耐荷重(静荷重)(max. kN)：24●ネジの締付トルク(max. Nm)：56●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354623

サイズ：

●外径：２４ｍｍ●内径：１３ｍｍ●高さ：４．６ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：17●高さ(mm)：5.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：9.3/10.1●適合ボルト呼び径：16●耐荷重(静荷重)(max. kN)：45●ネジの締付トルク(max. Nm)：135●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354630

サイズ：

●外径：３０ｍｍ●内径：１７ｍｍ●高さ：５．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：18.8/18.8●適合ボルト呼び径：30●耐荷重(静荷重)(max. kN)：191●ネジの締付トルク(max. Nm)：1050●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354661

サイズ：

●外径：５６ｍｍ●内径：３１ｍｍ●高さ：１１．２ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：50●高さ(mm)：21●h4：組合せ時高さ(mm)(円錐シートD型)：35●適合ボルト呼び径：48●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354678

サイズ：

●外径：９２ｍｍ●内径：５０ｍｍ●高さ：２１ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：4●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：6.5/7.3●適合ボルト呼び径：10●ネジの締付トルク (max. Nm)46●耐荷重(静荷重)(max. kN)26●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354289

サイズ：

●外径：２１ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：13●高さ(mm)：4.6●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8/9●適合ボルト呼び径：12●ネジの締付トルク (max. Nm)82●耐荷重(静荷重)(max. kN)38●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354296

サイズ：

●外径：２４ｍｍ●内径：１３ｍｍ●高さ：４．６ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：5●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8.5/9.5●適合ボルト呼び径：14●ネジの締付トルク (max. Nm)130●耐荷重(静荷重)(max. kN)53●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354302

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：５ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：17●高さ(mm)：5.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：9.6/10.4●適合ボルト呼び径：16●ネジの締付トルク (max. Nm)206●耐荷重(静荷重)(max. kN)73●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354319

サイズ：

●外径：３０ｍｍ●内径：１７ｍｍ●高さ：５．３ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：19.2/19.7●適合ボルト呼び径：30●ネジの締付トルク (max. Nm)1355●耐荷重(静荷重)(max. kN)269●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354340

サイズ：

●外径：５６ｍｍ●内径：３１ｍｍ●高さ：１１．２ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M42●外径(mm)：78●内径(mm)：43●高さ(mm)：17●h4：組合せ時高さ(mm)(円錐シートD型)：29●適合ボルト呼び径：42●ネジの締付トルク (max. Nm)3802●耐荷重(静荷重)(max. kN)542●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354364

サイズ：

●外径：７８ｍｍ●内径：４３ｍｍ●高さ：１７ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：50●高さ(mm)：21●h4：組合せ時高さ(mm)(円錐シートD型)：35.5●適合ボルト呼び径：48●ネジの締付トルク (max. Nm)5730●耐荷重(静荷重)(max. kN)714●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354371

サイズ：

●外径：９２ｍｍ●内径：５０ｍｍ●高さ：２１ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M60●外径(mm)：112●内径(mm)：62.0●高さ(mm)：25●h4：組合せ時高さ(mm)(円錐シートD型)：43.6●適合ボルト呼び径：60●ネジの締付トルク (max. Nm)12219●耐荷重(静荷重)(max. kN)1122●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354388

サイズ：

●外径：１１２ｍｍ●内径：６２．０ｍｍ●高さ：２５ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：3.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：5.3/6.8●適合ボルト呼び径：8●耐荷重(静荷重)(max. kN)：12●ネジの締付トルク(max. Nm)：16●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354609

サイズ：

●外径：１７ｍｍ●内径：８．４ｍｍ●高さ：３．２ｍｍ
