●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：6.4●高さ(mm)：2.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：4.2/5.4●適合ボルト呼び径：6●ネジの締付トルク (max. Nm)10●耐荷重(静荷重)(max. kN)9●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354265

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：4●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：6.5/7.3●適合ボルト呼び径：10●ネジの締付トルク (max. Nm)46●耐荷重(静荷重)(max. kN)26●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354289

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：13●高さ(mm)：4.6●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8/9●適合ボルト呼び径：12●ネジの締付トルク (max. Nm)82●耐荷重(静荷重)(max. kN)38●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354296

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：5●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8.5/9.5●適合ボルト呼び径：14●ネジの締付トルク (max. Nm)130●耐荷重(静荷重)(max. kN)53●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354302

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：17●高さ(mm)：5.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：9.6/10.4●適合ボルト呼び径：16●ネジの締付トルク (max. Nm)206●耐荷重(静荷重)(max. kN)73●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354319

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：19.2/19.7●適合ボルト呼び径：30●ネジの締付トルク (max. Nm)1355●耐荷重(静荷重)(max. kN)269●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354340

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M36●外径(mm)：68●内径(mm)：37●高さ(mm)：14●h4：組合せ時高さ(mm)(円錐シートD型)：23.5●適合ボルト呼び径：36●ネジの締付トルク (max. Nm)2372●耐荷重(静荷重)(max. kN)394●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354357

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M42●外径(mm)：78●内径(mm)：43●高さ(mm)：17●h4：組合せ時高さ(mm)(円錐シートD型)：29●適合ボルト呼び径：42●ネジの締付トルク (max. Nm)3802●耐荷重(静荷重)(max. kN)542●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354364

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：50●高さ(mm)：21●h4：組合せ時高さ(mm)(円錐シートD型)：35.5●適合ボルト呼び径：48●ネジの締付トルク (max. Nm)5730●耐荷重(静荷重)(max. kN)714●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354371

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M60●外径(mm)：112●内径(mm)：62.0●高さ(mm)：25●h4：組合せ時高さ(mm)(円錐シートD型)：43.6●適合ボルト呼び径：60●ネジの締付トルク (max. Nm)12219●耐荷重(静荷重)(max. kN)1122●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354388

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：3.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：5.6/7.1●適合ボルト呼び径：8●ネジの締付トルク (max. Nm)25●耐荷重(静荷重)(max. kN)17●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354272

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：21●高さ(mm)：6.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：11.7/12.2●適合ボルト呼び径：20●ネジの締付トルク (max. Nm)407●耐荷重(静荷重)(max. kN)117●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354326

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：25●高さ(mm)：8.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：15.2/15.7●適合ボルト呼び径：24●ネジの締付トルク (max. Nm)698●耐荷重(静荷重)(max. kN)168●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354333

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：13●内径(mm)：6.4●高さ(mm)：7.0●耐荷重(静荷重) (max. kN)：9●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354784

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：8.5●耐荷重(静荷重) (max. kN)：17●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354791

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：10.4●耐荷重(静荷重) (max. kN)：26●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354807

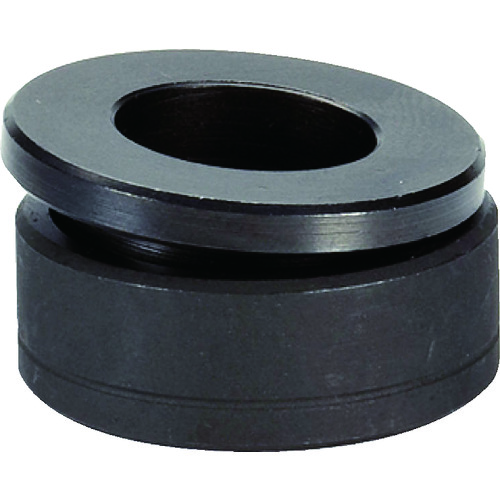

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：25●内径(mm)：13●高さ(mm)：13.1●耐荷重(静荷重) (max. kN)：38●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354814

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：17.0●耐荷重(静荷重) (max. kN)：73●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354821

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：20.3●耐荷重(静荷重) (max. kN)：117●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354838
