定盤

型番…LVJ-1●材質…ベース・センタ：機械構造用炭素鋼固定用ナット：冷間圧造用炭素鋼●ストローク…15mm●重量…417g●入数…1個●許容荷重…16,520N●EA719XG-1～6、-31、-32用●比較的小さい石定盤の水平出しに。●3個1組で使用●梱包サイズ:76×75×68●梱包重量440g

商品コード：

4550061737699

型番…LVJ-3●材質…ベース・センタ：機械構造用炭素鋼固定用ナット：冷間圧造用炭素鋼●ストローク…15mm●重量…417g●入数…3個●許容荷重…16,520N●EA719XG-1～6、-31、-32用●比較的小さい石定盤の水平出しに。●3個1組で使用●梱包サイズ:81×215×68●梱包重量1298g

商品コード：

4550061737705

型番…G3045T●材質…花崗岩●サイズ(mm)…300×450×100●平面度…4.5μm●重量…40kg●持ち手があり、持ち運びに便利。●現場での掛け持ち使用におすすめ。●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●梱包サイズ:355×540×245●梱包重量47020g

商品コード：

4550061738160

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：50●奥行(mm)：24●高さ(mm)：32●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●フライス加工●等級：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200200623

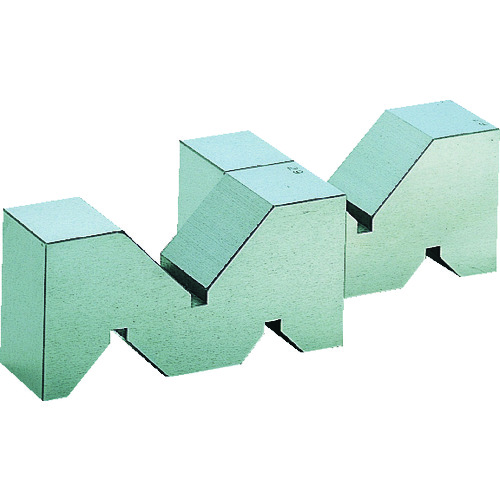

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：75●奥行(mm)：32●高さ(mm)：60●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●フライス加工●等級：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200200678

●品名：クリップ一式（ノブ付）●適合機種：TMA-80●原産国：中国●コード番号：299-4313

商品コード：

2500100613905

●V溝は90°に仕上されており円筒の簡易検査に適しています。●V溝と金具を利用して対象を固定し、直角線や平行線などの様々なケガキが可能です。●工業用真空包装を採用している為、防塵・防錆・変質防止に効果があります。●精度は機械仕上とA級仕上（各面の平行度、±直角度、底面とV溝の平行度）です。●丸棒のケガキなどに。●幅(mm)：100●奥行(mm)：100●高さ(mm)：100●底面とV溝の平行度(μm)：57●仕上げ：機械仕上げ●精度(μm)：(50+幅/15)以内●等級：機械仕上●鋳鉄●金具1式●精密測定には適合しておりません。（精密V溝付桝型ブロック廉価品）

商品コード：

2500200186149

●V溝は90°に仕上されており円筒の簡易検査に適しています。●V溝と金具を利用して対象を固定し、直角線や平行線などの様々なケガキが可能です。●工業用真空包装を採用している為、防塵・防錆・変質防止に効果があります。●精度は機械仕上とA級仕上（各面の平行度、±直角度、底面とV溝の平行度）です。●丸棒のケガキなどに。●幅(mm)：150●奥行(mm)：150●高さ(mm)：150●底面とV溝の平行度(μm)：60●仕上げ：機械仕上げ●精度(μm)：(50+幅/15)以内●等級：機械仕上●鋳鉄●金具1式●精密測定には適合しておりません。（精密V溝付桝型ブロック廉価品）

商品コード：

2500200186262

型番…105-2030k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…29μｍ●サイズ(mm)…200×300×50●重量…7.2kg●梱包サイズ:220×320×70●梱包重量8000g

商品コード：

4548745045451

型番…101-2020L1●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…7μｍ●サイズ(mm)…200×200×55●重量…6.5kg●梱包サイズ:220×220×80●梱包重量6500g

商品コード：

4548745062410

型番…101-2030L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…3.5μｍ●サイズ(mm)…200×300×55●重量…13kg●梱包サイズ:220×320×80●梱包重量13000g

商品コード：

4548745063271

型番…101-2525L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…3.5μｍ●サイズ(mm)…250×250×85●重量…19kg●梱包サイズ:270×270×110●梱包重量19000g

商品コード：

4548745063288

型番…101-3040L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…4μｍ●サイズ(mm)…300×400×90●重量…40kgメーカーではお渡し時、フォークリフトの使用を推奨しています。●梱包サイズ:320×415×105●梱包重量29300g

商品コード：

4548745063295

型番…102A-100A●材質…黒御影石●直角測定時のマスターとしてご利用できます。●二面直角仕上●穴なしです。●直角度…±4μｍ●サイズ(mm)…63×16×100(H)●重量…0.4kg●梱包サイズ:100×140×40●梱包重量200g

商品コード：

4548745063813

型番…102A-160A●材質…黒御影石●直角測定時のマスターとしてご利用できます。●二面直角仕上●穴なしです。●直角度…±4μｍ●サイズ(mm)…100×20×160(H)●重量…1kg●梱包サイズ:200×150×38●梱包重量864g

商品コード：

4548745063844

型番…105-2020k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…25μｍ●サイズ(mm)…200×200×50●重量…5.4kg●梱包サイズ:220×220×70●梱包重量5400g

商品コード：

4548745064551

型番…G1520●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…150x200x50mm●平面度…3μm●重量…4.5kg●梱包サイズ:210×200×80●梱包重量10000g

商品コード：

4548745579512

型番…G2020●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…200x200x50mm●平面度…3μm●重量…5.5kg●梱包サイズ:250×250×150●梱包重量12000g

商品コード：

4548745579529

型番…G2525●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…250x250x70mm●平面度…3μm●重量…12kg●梱包サイズ:300×300×150●梱包重量19000g

商品コード：

4548745579741

型番…G3030●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…300x300x100mm●平面度…3μm●重量…30kg●梱包サイズ:350×350×170●梱包重量34000g

商品コード：

4548745579758

型番…G3045●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…300x450x100mm●平面度…3μm●重量…38kg●梱包サイズ:355×540×250●梱包重量50200g

商品コード：

4548745581423

型番…G5050●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…500x500x100mm●平面度…4μm●重量…65kg●梱包サイズ:550×550×200●梱包重量84000g

商品コード：

4548745581430

型番…G4560●JIS0級相当●材質…花崗岩●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●サイズ…450x600x100mm●平面度…4μm●重量…70kg●梱包サイズ:650×500×200●梱包重量90000g

商品コード：

4548745581447

型番…MV-80G●平行度…0.025mm/100mm●直角度…0.025mm/100mm●材質…鋳鉄、研磨仕上●円形工作物のケガキ測定や円筒型製品の保持具に●サイズ(mm)…95×70×80●V溝の底の幅…約5mm●吸着力…140N●重量…3.3kg●適応パイプサイズ…φ10～67mm●梱包サイズ:127×147×95●梱包重量3300g

商品コード：

4548745582253

型番…MV-100G●平行度…0.025mm/100mm●直角度…0.025mm/100mm●材質…鋳鉄、研磨仕上●円形工作物のケガキ測定や円筒型製品の保持具に●サイズ(mm)…95×70×100●V溝の底の幅…約5mm●吸着力…180N●重量…4.1kg●適応パイプサイズ…φ10～67mm●梱包サイズ:127×165×95●梱包重量4100g

商品コード：

4548745582260

●適応パイプ(mm)…φ6～66●サイズ(mm)…80×67×96●重量(kg)…2.9(1個当たり)●平行精度…0.004mm●Ｖ溝直角度…90°●入数…2個●材質…特殊鋼●吸着力(上・下面/V溝)…400/900N●上・下面/V溝に磁力が働きます。●磁力切替可能です。●梱包サイズ:121×209×111●梱包重量6480g

商品コード：

4550061478905

型番…KMV-50D●適応パイプ径(φmm)…8～50●重量(kg)…1.0●吸着力…150N(15kgf)●サイズ(mm)…40×70×50(H)●精度(平行度/平面度/直角度)…10/10/20μm●三次元測定器、及び各種計測、計測システムの保持具としてもご使用いただけます。●防滴、耐油構造です。●上面(V面)、底面、後端面が吸着可能。●切換レバー脱着式。(六角対辺は8mm)●2面以上の吸着面に同時にワークを吸着させた場合は、各々の吸着力が低下しますので、ご注意下さい。●丸棒のケガキ、穴あけ、タッピング、異形物、研削時の保持具、放電加工での保持具に●梱包サイズ:103×119×83●梱包重量1780g

商品コード：

4550061507407

型番…KMV-125D●適応パイプ径(φmm)…8～125●重量(kg)…5.0●吸着力…230N(23kgf)●サイズ(mm)…50×150×100(H)●精度(平行度/平面度/直角度)…20/20/30μm●三次元測定器、及び各種計測、計測システムの保持具としてもご使用いただけます。●防滴、耐油構造です。●上面(V面)、底面、後端面が吸着可能です。●切換レバー脱着式です。(六角対辺は8mm)●2面以上の吸着面に同時にワークを吸着させた場合は、各々の吸着力が低下しますので、ご注意下さい。●丸棒のケガキ、穴あけ、タッピング、異形物、研削時の保持具、放電加工での保持具に●梱包サイズ:185×228×149●梱包重量8860g

商品コード：

4550061508435

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：100●奥行(mm)：40●高さ(mm)：60●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924559

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：125●奥行(mm)：50●高さ(mm)：70●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924696

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：150●奥行(mm)：60●高さ(mm)：90●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924702

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：38●奥行(mm)：20●高さ(mm)：25●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：5μm●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924788

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：50●奥行(mm)：25●高さ(mm)：30●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：5μm●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924856

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：65●奥行(mm)：30●高さ(mm)：40●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：5μm●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924948

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：75●奥行(mm)：35●高さ(mm)：50●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924986

●シャフト等の曲がり・偏心測定用です。●測定するワークを両センターで保持し、少しずつ回転を加え、ダイヤルゲージにて読み取れます。●精密すり合わせにより高精度を保持しています。●リーマ、エンドミル等の丸物の偏心測定。●幅(mm)：420●奥行(mm)：120●高さ(mm)：180●センター距離(mm)：200●センター高さ(mm)：110●両センター間平行度(mm)：0.005●使用センター：MT-1●スイング(mm)：110●台長(mm)：420●本体：ＦＣ250●表面：塗装●ダイヤルゲージは付属しておりません。

商品コード：

2500202487145

●シャフト等の曲がり・偏心測定用です。●測定するワークを両センターで保持し、少しずつ回転を加え、ダイヤルゲージにて読み取れます。●精密すり合わせにより高精度を保持しています。●リーマ、エンドミル等の丸物の偏心測定。●幅(mm)：530●奥行(mm)：130●高さ(mm)：198●センター距離(mm)：300●センター高さ(mm)：110●両センター間平行度(mm)：0.005●使用センター：MT-1●スイング(mm)：110●台長(mm)：530●本体：ＦＣ250●表面：塗装●ダイヤルゲージは付属しておりません。

商品コード：

2500202490763

●最高精度2μmを実現し、ハイレベルな精密測定が行えます。●タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルにより滑らかな回転で測定を行います。●測定器の0セッティングを容易にする角度微動付キャリアです。●Z方向の自由な移動が可能で、最適な位置での測定をサポートします。●ワーク前後を押えるワークストッパー搭載で、軸方向の円周振れ測定も可能です。●お手持ちのインジケータを取り付けて、偏心度測定。●幅(mm)：134●奥行(mm)：296●高さ(mm)：140～172●全長(mm)：296●ベースタイプ：ショートベース●ローラータイプ：フラットローラー●キャリアタイプ：シャフトキャリア●精度：2～3.5μm以内●測定可能ワーク条件：外径φ4～30mm/長さ5～80mm/円筒形状/基準とする部分がローラーで十分に挟める長さであること●ベース：炭素鋼●ローラー：工具鋼

商品コード：

2500202704778

型番…105-3040k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…43μｍ●サイズ(mm)…300×400×60●重量…19kg●梱包サイズ:320×420×80●梱包重量25000g

商品コード：

4548745044621

型番…105-3030k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…38μｍ●サイズ(mm)…300×300×50●重量…12kg●梱包サイズ:320×320×70●梱包重量15000g

商品コード：

4548745044645

型番…105-2525k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…33μｍ●サイズ(mm)…250×250×50●重量…8.5kg●梱包サイズ:270×270×70●梱包重量10000g

商品コード：

4548745044652

●適応パイプ(mm)…φ6～72●サイズ(mm)…100×70×96●重量(kg)…3.8(1個当たり)●平行精度…0.004mm●Ｖ溝直角度…90°●入数…2個●材質…特殊鋼●吸着力(上・下面/V溝)…400/1200N●上・下面/V溝に磁力が働きます。●磁力切替可能です。●梱包サイズ:132×166×124●梱包重量7800g

商品コード：

4550061478899

●マルチブロックPA

商品コード：

2500202208368

●V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。●2個1組、一体加工になっています。●丸物の加工物を固定し、広範囲で使用出来ます。●丸物の測定、ケガキとして最適。●幅(mm)：50●奥行(mm)：22●高さ(mm)：32●機械仕上(0.05～0.07)●FC250●2ヶ1組●種類はA級品と機械仕上品のみになります。

商品コード：

2500202318142

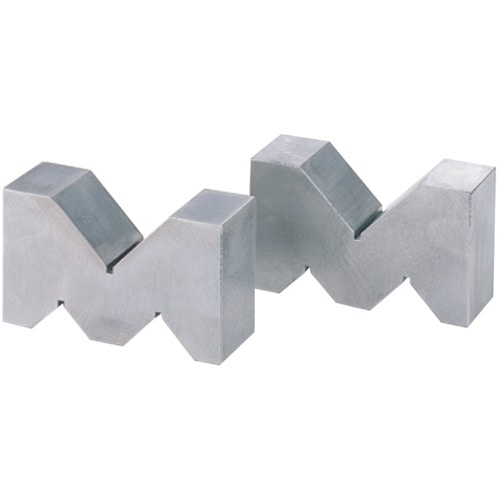

●V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。●2個1組、一体加工になっています。●丸物の加工物を固定し、広範囲で使用出来ます。●丸物の測定、ケガキとして最適。●幅(mm)：75●奥行(mm)：38●高さ(mm)：25●機械仕上(0.05～0.07)●FC250●2ヶ1組●種類はA級品と機械仕上品のみになります。

商品コード：

2500202318159

●V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。●2個1組、一体加工になっています。●丸物の加工物を固定し、広範囲で使用出来ます。●丸物の測定、ケガキとして最適。●幅(mm)：100●奥行(mm)：35●高さ(mm)：58●機械仕上(0.05～0.07)●FC250●2ヶ1組●種類はA級品と機械仕上品のみになります。

商品コード：

2500202318166

●シャフト等の曲がり・偏心測定用です。●測定するワークを両センターで保持し、少しずつ回転を加え、ダイヤルゲージにて読み取れます。●精密すり合わせにより高精度を保持しています。●リーマ、エンドミル等の丸物の偏心測定。●幅(mm)：380●奥行(mm)：120●高さ(mm)：170●センター距離(mm)：150●センター高さ(mm)：110●両センター間平行度(mm)：0.005●使用センター：MT-1●スイング(mm)：110●台長(mm)：380●本体：ＦＣ250●表面：塗装●ダイヤルゲージは付属しておりません。

商品コード：

2500202484342

●経年変化を生じません。●事務所、研究室用に移動可能な構造です。●JISB7513規格品です。●事務所、研究室用に。●平面精度(μm)：3以内●幅(mm)：300●奥行(mm)：300●高さ(mm)：70●精密検査用●JISB7513規格品●自然石(黒御影石)●アジャスター:M12×50

商品コード：

2500203237541

●品名：締め付けノブ●適合機種：TML-25

商品コード：

2500203260648

●品名：ロックノブ●適合機種：TML-25

商品コード：

2500203260679
