定盤

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：100●奥行(mm)：40●高さ(mm)：60●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924559

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：125●奥行(mm)：50●高さ(mm)：70●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924696

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：150●奥行(mm)：60●高さ(mm)：90●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924702

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：38●奥行(mm)：20●高さ(mm)：25●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：5μm●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924788

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：50●奥行(mm)：25●高さ(mm)：30●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：5μm●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924856

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：65●奥行(mm)：30●高さ(mm)：40●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：5μm●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924948

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなど。●幅(mm)：75●奥行(mm)：35●高さ(mm)：50●底面とV溝の平行度(μm)：5●仕上げ：研磨仕上げ●各面の平行直角度：20μm●組入数(個)：2●特殊工具鋼

商品コード：

2500201924986

●品名：締め付けノブ●適合機種：TML-25

商品コード：

2500203260648

●品名：ロックノブ●適合機種：TML-25

商品コード：

2500203260679

●品名：クリップ一式(ノブ付)●適合機種：TMP-80

商品コード：

2500203262130

●平行線、直角線およびV溝を利用して45°線のケガキなどまたは治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：100●奥行(mm)：100●高さ(mm)：100●底面とV溝の平行度(μm)：7●仕上げ：研磨仕上げ●精度(μm)：7.0●研磨仕上げ●精度±(5＋L/50)μm●鋳鉄

商品コード：

2500203526263

●平行線、直角線およびV溝を利用して45°線のケガキ、または治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：100●奥行(mm)：100●高さ(mm)：100●底面とV溝の平行度(μm)：14●仕上げ：研磨仕上げ●研磨仕上げ●精度±(10＋L/25)μm●良質鋳鉄(FC250)

商品コード：

2500203526270

●平行線、直角線およびV溝を利用して45°線のケガキなどまたは治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：125●奥行(mm)：125●高さ(mm)：125●底面とV溝の平行度(μm)：7.5●仕上げ：研磨仕上げ●精度(μm)：7.5●研磨仕上げ●精度±(5＋L/50)μm●鋳鉄

商品コード：

2500203526294

●平行線、直角線およびV溝を利用して45°線のケガキ、または治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：125●奥行(mm)：125●高さ(mm)：125●底面とV溝の平行度(μm)：15●仕上げ：研磨仕上げ●研磨仕上げ●精度±(10＋L/25)μm●良質鋳鉄(FC250)

商品コード：

2500203526300

●平行線、直角線およびV溝を利用して45°線のケガキなどまたは治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：150●奥行(mm)：150●高さ(mm)：150●底面とV溝の平行度(μm)：8●仕上げ：研磨仕上げ●精度(μm)：8.0●研磨仕上げ●精度±(5＋L/50)μm●鋳鉄

商品コード：

2500203526317

●平行線、直角線およびV溝を利用して45°線のケガキ、または治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：150●奥行(mm)：150●高さ(mm)：150●底面とV溝の平行度(μm)：16●仕上げ：研磨仕上げ●研磨仕上げ●精度±(10＋L/25)μm●良質鋳鉄(FC250)

商品コード：

2500203526324

●平行線、直角線およびV溝を利用して45°線のケガキなどまたは治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：200●奥行(mm)：200●高さ(mm)：200●底面とV溝の平行度(μm)：9●仕上げ：研磨仕上げ●精度(μm)：9.0●研磨仕上げ●精度±(5＋L/50)μm●鋳鉄

商品コード：

2500203526331

●平行線、直角線およびV溝を利用して45°線のケガキ、または治具などに使用できます。●丸棒の精密ケガキなど。●幅(mm)：200●奥行(mm)：200●高さ(mm)：200●底面とV溝の平行度(μm)：18●仕上げ：研磨仕上げ●研磨仕上げ●精度±(10＋L/25)μm●良質鋳鉄(FC250)

商品コード：

2500203526348

型番…124-150K●呼寸法(mm)…150●重量(kg)…10.3●平行度・直角度(±)…〔50＋A/15〕μｍ●材質…鋳鉄●六面機械加工●ワークを固定するクランプ付●梱包サイズ:237×181×235●梱包重量11000g

商品コード：

4550061463840

型番…124-200K●呼寸法(mm)…200●重量(kg)…24.5●平行度・直角度(±)…〔50＋A/15〕μｍ●材質…鋳鉄●六面機械加工●ワークを固定するクランプ付●梱包サイズ:225×230×270●梱包重量25380g

商品コード：

4550061463857

型番…LVJ-1●材質…ベース・センタ：機械構造用炭素鋼固定用ナット：冷間圧造用炭素鋼●ストローク…15mm●重量…417g●入数…1個●許容荷重…16,520N●EA719XG-1～6、-31、-32用●比較的小さい石定盤の水平出しに。●3個1組で使用●梱包サイズ:76×75×68●梱包重量440g

商品コード：

4550061737699

型番…LVJ-3●材質…ベース・センタ：機械構造用炭素鋼固定用ナット：冷間圧造用炭素鋼●ストローク…15mm●重量…417g●入数…3個●許容荷重…16,520N●EA719XG-1～6、-31、-32用●比較的小さい石定盤の水平出しに。●3個1組で使用●梱包サイズ:81×215×68●梱包重量1298g

商品コード：

4550061737705

型番…G3045T●材質…花崗岩●サイズ(mm)…300×450×100●平面度…4.5μm●重量…40kg●持ち手があり、持ち運びに便利。●現場での掛け持ち使用におすすめ。●花崗岩を使った精密定盤で、硬度が高く耐摩耗性に優れ、錆びません。●平面度、平行度、真直度測定や、加工品の芯出し、ケガキ、組立て作業に。●梱包サイズ:355×540×245●梱包重量47020g

商品コード：

4550061738160

●シャフト等の曲がり・偏心測定用です。●測定するワークを両センターで保持し、少しずつ回転を加え、ダイヤルゲージにて読み取れます。●精密すり合わせにより高精度を保持しています。●リーマ、エンドミル等の丸物の偏心測定。●幅(mm)：420●奥行(mm)：120●高さ(mm)：180●センター距離(mm)：200●センター高さ(mm)：110●両センター間平行度(mm)：0.005●使用センター：MT-1●スイング(mm)：110●台長(mm)：420●本体：ＦＣ250●表面：塗装●ダイヤルゲージは付属しておりません。

商品コード：

2500202487145

●シャフト等の曲がり・偏心測定用です。●測定するワークを両センターで保持し、少しずつ回転を加え、ダイヤルゲージにて読み取れます。●精密すり合わせにより高精度を保持しています。●リーマ、エンドミル等の丸物の偏心測定。●幅(mm)：530●奥行(mm)：130●高さ(mm)：198●センター距離(mm)：300●センター高さ(mm)：110●両センター間平行度(mm)：0.005●使用センター：MT-1●スイング(mm)：110●台長(mm)：530●本体：ＦＣ250●表面：塗装●ダイヤルゲージは付属しておりません。

商品コード：

2500202490763

●経年変化を生じません。●事務所、研究室用に移動可能な構造です。●JISB7513規格品です。●事務所、研究室用に。●平面精度(μm)：3以内●幅(mm)：300●奥行(mm)：300●高さ(mm)：70●精密検査用●JISB7513規格品●自然石(黒御影石)●アジャスター:M12×50

商品コード：

2500203237541

●品名：締め付けノブ●適合機種：TMA-80、TMP-80共通

商品コード：

2500203256849

●V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。●2個1組、一体加工になっています。●丸物の加工物を固定し、広範囲で使用出来ます。●丸物の測定、ケガキとして最適。●幅(mm)：150●奥行(mm)：65●高さ(mm)：90●機械仕上(0.05～0.07)●FC250●2ヶ1組●種類はA級品と機械仕上品のみになります。

商品コード：

2500204539316

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：100●奥行(mm)：40●高さ(mm)：65●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●フライス加工●等級：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200190221

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：125●奥行(mm)：50●高さ(mm)：80●底面とV溝の平行度(μm)：62.5●仕上げ：機械仕上げ●フライス加工●等級(級)：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200190245

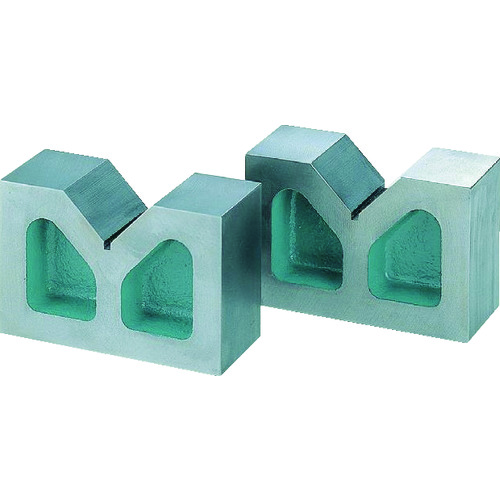

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：150●奥行(mm)：65●高さ(mm)：90●底面とV溝の平行度(μm)：75●仕上げ：機械仕上げ●フライス加工●等級(級)：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200190252

型番…105-3040k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…43μｍ●サイズ(mm)…300×400×60●重量…19kg●梱包サイズ:320×420×80●梱包重量25000g

商品コード：

4548745044621

型番…105-3030k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…38μｍ●サイズ(mm)…300×300×50●重量…12kg●梱包サイズ:320×320×70●梱包重量15000g

商品コード：

4548745044645

型番…105-2525k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…33μｍ●サイズ(mm)…250×250×50●重量…8.5kg●梱包サイズ:270×270×70●梱包重量10000g

商品コード：

4548745044652

型番…105-2030k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…29μｍ●サイズ(mm)…200×300×50●重量…7.2kg●梱包サイズ:220×320×70●梱包重量8000g

商品コード：

4548745045451

型番…101-2020L1●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…7μｍ●サイズ(mm)…200×200×55●重量…6.5kg●梱包サイズ:220×220×80●梱包重量6500g

商品コード：

4548745062410

型番…101-2030L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…3.5μｍ●サイズ(mm)…200×300×55●重量…13kg●梱包サイズ:220×320×80●梱包重量13000g

商品コード：

4548745063271

型番…101-2525L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…3.5μｍ●サイズ(mm)…250×250×85●重量…19kg●梱包サイズ:270×270×110●梱包重量19000g

商品コード：

4548745063288

型番…101-3040L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…4μｍ●サイズ(mm)…300×400×90●重量…40kgメーカーではお渡し時、フォークリフトの使用を推奨しています。●梱包サイズ:320×415×105●梱包重量29300g

商品コード：

4548745063295

型番…102A-100A●材質…黒御影石●直角測定時のマスターとしてご利用できます。●二面直角仕上●穴なしです。●直角度…±4μｍ●サイズ(mm)…63×16×100(H)●重量…0.4kg●梱包サイズ:100×140×40●梱包重量200g

商品コード：

4548745063813

型番…102A-160A●材質…黒御影石●直角測定時のマスターとしてご利用できます。●二面直角仕上●穴なしです。●直角度…±4μｍ●サイズ(mm)…100×20×160(H)●重量…1kg●梱包サイズ:200×150×38●梱包重量864g

商品コード：

4548745063844

型番…105-2020k●材質…鋳鉄(FC250)●一般的な罫書台、測定台等として使用します。●平面度…25μｍ●サイズ(mm)…200×200×50●重量…5.4kg●梱包サイズ:220×220×70●梱包重量5400g

商品コード：

4548745064551

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなどに。●幅(mm)：100●奥行(mm)：33●高さ(mm)：52●底面とV溝の平行度(μm)：10●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：10μm●各面の平行直角度：30μm●組入数(個)：2●鋳鉄

商品コード：

2500203679105

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなどに。●幅(mm)：125●奥行(mm)：44●高さ(mm)：69●底面とV溝の平行度(μm)：10●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：10μm●各面の平行直角度：30μm●組入数(個)：2●鋳鉄

商品コード：

2500203679136

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなどに。●幅(mm)：150●奥行(mm)：50●高さ(mm)：80●底面とV溝の平行度(μm)：10●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：10μm●各面の平行直角度：30μm●組入数(個)：2●鋳鉄

商品コード：

2500203679143

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなどに。●幅(mm)：50●奥行(mm)：19●高さ(mm)：24●底面とV溝の平行度(μm)：10●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：10μm●各面の平行直角度：30μm●組入数(個)：2●鋳鉄

商品コード：

2500203679174

●V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。●2個1組となっています。●丸棒の精密ケガキなどに。●幅(mm)：75●奥行(mm)：24●高さ(mm)：35●底面とV溝の平行度(μm)：10●仕上げ：研磨仕上げ●研磨仕上げ●底面対V溝平行度：10μm●各面の平行直角度：30μm●組入数(個)：2●鋳鉄

商品コード：

2500203679181

●適応パイプ(mm)…φ4～57●サイズ…95×30×50(H)●可変角度…0～60°(目盛り付)●V溝角度…90°●材質…工具鋼●硬度…HRC50～55●直角度…0.01mm(10μm)●重量(kg)…0.85●角度が必要な穴あけ、フライス加工、セットアップ作業に役立ちます。

商品コード：

4518340181021

型番…126-50K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…50(W)×22(D)×32(H)●適応パイプサイズ…φ5～38mm●重量…0.2kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:60×90×50●梱包重量200g

商品コード：

4518340671485

型番…126-75K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…75(W)×25(D)×38(H)●適応パイプサイズ…φ5～44mm●重量…0.9kg●入数…2個●梱包サイズ:70×100×50●梱包重量900g

商品コード：

4518340671492
