樹脂チューブ＆継手

型番…RNAW-083●本体…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…－10～120℃(凍結なきこと)●チューブ外径…8mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。重量…120.08g●梱包サイズ:80×22×120●梱包重量135g

商品コード：

4518340381544

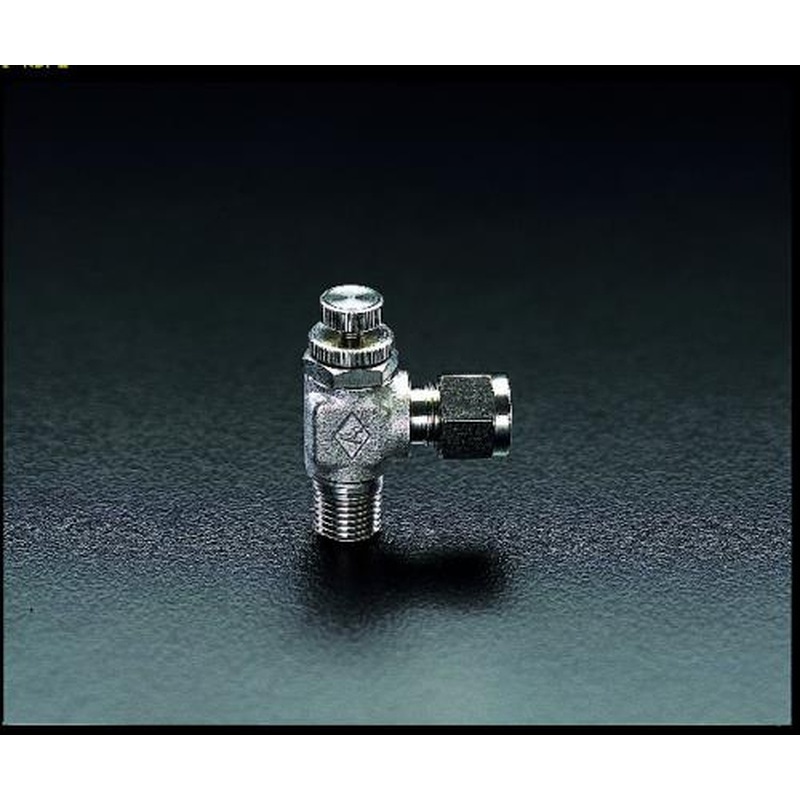

型番…RNAW-103●本体…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…－10～120℃(凍結なきこと)●チューブ外径…10mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。重量…132.98g●梱包サイズ:80×23×110●梱包重量144g

商品コード：

4518340381568

型番…CPR-SSVxRC1/8●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…Rc（PT）1/8”●梱包サイズ:33×71×34●梱包重量49g

商品コード：

4518340381643

型番…CPR-SSVxRC1/4●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…Rc（PT）1/4”●梱包サイズ:33×71×34●梱包重量92g

商品コード：

4518340381650

型番…CPR-SSVxRC3/8●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…Rc（PT）3/8”●梱包サイズ:45×90×47●梱包重量162g

商品コード：

4518340381667

型番…CPR-SSVxRC1/2●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…Rc（PT）1/2”●梱包サイズ:62×112×66●梱包重量325g

商品コード：

4518340381674

型番…CPR-SSVxR1/8●本体…SUS316●使用流体…空気・水・油・ガソリン・灯油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）1/8”●梱包サイズ:33×71×34●梱包重量43g

商品コード：

4518340381698

型番…CPR-SSVxR1/4●本体…SUS316●使用流体…空気・水・油・ガソリン・灯油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）1/4”●梱包サイズ:33×71×34●梱包重量80g

商品コード：

4518340381704

型番…CPR-SSVxR3/8●本体…SUS316●使用流体…空気・水・油・ガソリン・灯油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）3/8”●梱包サイズ:45×90×47●梱包重量142g

商品コード：

4518340381711

型番…CPR-SSVxR1/2●本体…SUS316●使用流体…空気・水・油・ガソリン・灯油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）1/2”●梱包サイズ:62×112×66●梱包重量291g

商品コード：

4518340381728

型番…CPR-SPVxRC1/8●本体…SUS316●使用流体…空気・水・油●使用圧力…0～1.4MPa(14kgf/c㎡)●使用温度…－10～150℃(凍結なきこと)●ねじサイズ…Rc（PT）1/8”●梱包サイズ:26×60×28●梱包重量23g

商品コード：

4518340381742

型番…CPR-SPVxRC1/4●本体…SUS316●使用流体…空気・水・油●使用圧力…0～1.4MPa(14kgf/c㎡)●使用温度…－10～150℃(凍結なきこと)●ねじサイズ…Rc（PT）1/4”●梱包サイズ:33×71×34●梱包重量47g

商品コード：

4518340381759

型番…CPR-SPVxRC3/8●本体…SUS316●使用流体…空気・水・油●使用圧力…0～1.4MPa(14kgf/c㎡)●使用温度…－10～150℃(凍結なきこと)●ねじサイズ…Rc（PT）3/8”●梱包サイズ:33×71×34●梱包重量88g

商品コード：

4518340381766

型番…CPR-SPVxRC1/2●本体…SUS316●使用流体…空気・水・油●使用圧力…0～1.4MPa(14kgf/c㎡)●使用温度…－10～150℃(凍結なきこと)●ねじサイズ…Rc（PT）1/2”●梱包サイズ:33×71×34●梱包重量151g

商品コード：

4518340381773

型番…CPR-SPVxR1/8●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）1/8”●梱包サイズ:26×60×28●梱包重量16g

商品コード：

4518340381797

型番…CPR-SPVxR1/4●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）1/4”●梱包サイズ:33×71×34●梱包重量32g

商品コード：

4518340381803

型番…CPR-SPVxR3/8●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）3/8”●梱包サイズ:33×71×34●梱包重量63g

商品コード：

4518340381810

型番…CPR-SPVxR1/2●本体…SUS316●使用流体…空気・水・油●使用温度…－10～150℃(凍結なきこと)●使用圧力…0～1.4MPa(14kgf/c㎡)●ねじサイズ…R（PT）1/2”●梱包サイズ:33×71×34●梱包重量118g

商品コード：

4518340381827

型番…FE-04-2.5●材質…フッ素樹脂（FEP）●耐薬品性に優れています。●不燃性●使用温度…－65～200℃●カラー…半透明●外径×内径…4×2.5mm●長さ…20m●常用圧力…1.8MPa●梱包サイズ:455×19×390●梱包重量380g

商品コード：

4518340381841

型番…FE-06●材質…フッ素樹脂（FEP）●耐薬品性に優れています。●不燃性●使用温度…－65～200℃●カラー…半透明●外径×内径…6×4mm●長さ…20m●常用圧力…1.3MPa●梱包サイズ:450×30×400●梱包重量680g

商品コード：

4518340381858

型番…FE-08●材質…フッ素樹脂（FEP）●耐薬品性に優れています。●不燃性●使用温度…－65～200℃●カラー…半透明●外径×内径…8×6mm●長さ…20m●常用圧力…0.9MPa●梱包サイズ:440×38×590●梱包重量980g

商品コード：

4518340381865

型番…FE-10●材質…フッ素樹脂（FEP）●耐薬品性に優れています。●不燃性●使用温度…－65～200℃●カラー…半透明●外径×内径…10×8mm●長さ…20m●常用圧力…0.7MPa●梱包サイズ:453×64×440●梱包重量1240g

商品コード：

4518340381872

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…8mm●梱包サイズ:140×215×29●梱包重量45g

商品コード：

4518340612136

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…10mm●梱包サイズ:140×215×29●梱包重量46g

商品コード：

4518340612143

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…12mm●梱包サイズ:140×215×29●梱包重量53g

商品コード：

4518340612167

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…8mm●梱包サイズ:140×215×68●梱包重量48g

商品コード：

4518340612198

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…10mm●梱包サイズ:140×215×68●梱包重量49g

商品コード：

4518340612204

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…12mm●梱包サイズ:140×215×68●梱包重量55g

商品コード：

4518340612211

●材質…高密度ポリエチレン●外径…10mm●使用流体…液体●梱包サイズ:20×79×38●梱包重量9g

商品コード：

4518340612235

●材質…ポリプロピレン●使用流体…液体●外径…6mm●梱包サイズ:30×24×6●梱包重量1g

商品コード：

4518340613713

●材質…ポリプロピレン●使用流体…液体●外径…8mm●梱包サイズ:40×30×8●梱包重量2g

商品コード：

4518340613720

●材質…ポリプロピレン●使用流体…液体●外径…10mm●梱包サイズ:54×48×10●梱包重量3g

商品コード：

4518340613737

●材質…ポリプロピレン●使用流体…液体●外径…6mm●梱包サイズ:22×35×6●梱包重量1g

商品コード：

4518340613744

●材質…ポリプロピレン●使用流体…液体●外径…8mm●梱包サイズ:33×53×8●梱包重量2g

商品コード：

4518340613751

●材質…ポリプロピレン●使用流体…液体●外径…10mm●梱包サイズ:40×64×10●梱包重量3g

商品コード：

4518340613768

●材質…ポリプロピレン●外径…4・5・6mm●全長…40mm●3サイズのホースが接続できます。●梱包サイズ:14×14×37●梱包重量1g

商品コード：

4518340613775

●材質…ポリプロピレン●外径…6・7・8mm●全長…53mm●3サイズのホースが接続できます。●梱包サイズ:12×12×51●梱包重量2g

商品コード：

4518340613782

●材質…ポリプロピレン●外径…8・9・10mm●全長…60mm●3サイズのホースが接続できます。●梱包サイズ:15×15×59●梱包重量3g

商品コード：

4518340613799

型番…SCS-061●チューブ外径…6mm●配管ねじ径…R（PT）1/8”●材質…SUS316●使用流体…空気●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…-10～60℃(凍結なきこと)●梱包サイズ:85×15×60●梱包重量42g

商品コード：

4518340686182

型番…SCS-062●チューブ外径…6mm●配管ねじ径…R（PT）1/4”●材質…SUS316●使用流体…空気●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…-10～60℃(凍結なきこと)●梱包サイズ:75×17×100●梱包重量76g

商品コード：

4518340686205

型番…SCS-082●チューブ外径…8mm●配管ねじ径…R（PT）1/4”●材質…SUS316●使用流体…空気●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…-10～60℃(凍結なきこと)●梱包サイズ:70×17×100●梱包重量75g

商品コード：

4518340686212

型番…SCS-103●チューブ外径…10mm●配管ねじ径…R（PT）3/8”●材質…SUS316●使用流体…空気●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…-10～60℃(凍結なきこと)●梱包サイズ:80×23×120●梱包重量140g

商品コード：

4518340686250

型番…USS-060●材質…SUS316●使用流体…空気・水●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…－15～120℃(凍結なきこと)●チューブ外径…6mm●梱包サイズ:70×12×50●梱包重量17g

商品コード：

4518340686410

型番…USS-080●材質…SUS316●使用流体…空気・水●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…－15～120℃(凍結なきこと)●チューブ外径…8mm●梱包サイズ:120×15×80●梱包重量25g

商品コード：

4518340686441

型番…USS-100●材質…SUS316●使用流体…空気・水●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…－15～120℃(凍結なきこと)●チューブ外径…10mm●梱包サイズ:110×18×50●梱包重量40g

商品コード：

4518340686465

型番…USS-120●材質…SUS316●使用流体…空気・水●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…－15～120℃(凍結なきこと)●チューブ外径…12mm●梱包サイズ:110×20×40●梱包重量57g

商品コード：

4518340686489

型番…USS-040●材質…SUS316●使用流体…空気・水●使用圧力…0～1.0MPa(0～10kgf/c㎡)●使用温度…－15～120℃(凍結なきこと)●チューブ外径…4mm●梱包サイズ:120×10×80●梱包重量15g

商品コード：

4518340688025

●一般的な樹脂コネクターに比べ内径を大きく取り、流量や圧力の損失を少なくしたコネクターです。●耐熱性、耐薬品性に優れています。●平成18年厚生労働省告示第201号の食品衛生試験に適合しています。●軟質チューブ接続用。●タケノコ外径(mm)：6●適合チューブ内径(mm)：4・5●外径(mm)：6●寸法A×B(mm)：21×21●適合チューブ外径(mm)：*●ポリプロピレン

商品コード：

2500202080971

サイズ：

●タケノコ外径：６ｍｍ●外径：６ｍｍ●寸法Ａ×Ｂ：２１×２１ｍｍ

●一般的な樹脂コネクターに比べ内径を大きく取り、流量や圧力の損失を少なくしたコネクターです。●耐熱性、耐薬品性に優れています。●平成18年厚生労働省告示第201号の食品衛生試験に適合しています。●軟質チューブ接続用。●タケノコ外径(mm)：8●適合チューブ内径(mm)：6・7●外径(mm)：8●寸法A×B(mm)：25×25●適合チューブ外径(mm)：*●ポリプロピレン

商品コード：

2500202082371

サイズ：

●タケノコ外径：８ｍｍ●外径：８ｍｍ●寸法Ａ×Ｂ：２５×２５ｍｍ

●2層構造によりフッ素チューブでは得ることのできなかった柔軟性・耐キンク性・耐摩耗性を向上させています。●内層には薬液の撥水性に優れたフッ素ポリマーを使用しています。●層間は一体成形によって完全に接着しています。●塗装機器用●歯科機器用●半導体製造装置用●溶剤移送用●油・空圧機器用●食品製造装置用●粘着性流体移送用●集中潤滑機器用●分析機器用●色：乳白●内径(mm)：2.5●外径(mm)：4●全長(m)：100●最小曲げ半径(mm)：15●使用圧力(MPa)：2.0●使用温度範囲(℃)：空気：-20～+70、水・油・有機溶剤等：0～+70●適合流体：空気、油、水、有機溶剤等●常温破裂圧力(MPa)：8.0●使用流体：空気、油、水、有機溶剤等●適用継手：黄銅継手、ステンレス継手●使用温度範囲：-20～70℃(空気)、0～70℃(水・油・有機溶剤等)●軟質ナイロンーフッ素ポリマー●液体を流体とする場合、サージ圧を最高使用圧力として下さい。

商品コード：

2500201041737

サイズ：

●内径：２．５ｍｍ●外径：４ｍｍ●全長：１００ｍ
