ミニバルブ

型番…BF-3106●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/8”●銅管外径…6mm●サイズ（R）…φ6mm●アングル型●銅管用フレアー式●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量90g

商品コード：

4548745764079

型番…CF-1310●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●銅管外径…10mm●重量…130g●銅管用フレアー式●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側がテーパー(PT)外ねじで、二次側が銅管をフレアーナットで挟み込むタイプです。●取り付けには、ナットを通した銅管の端面を拡管することが必要です。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量130g

商品コード：

4548745765533

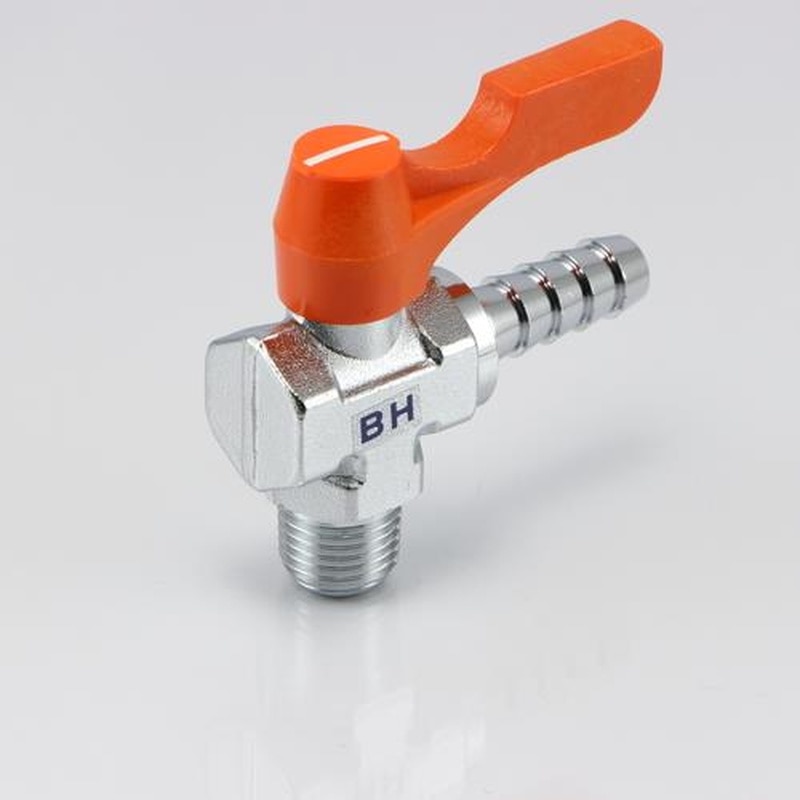

型番…BH-1309●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●タケノコ径（D）…9mm●適合ホース内径※…8mm●サイズ（R）…φ6mm●重量…69g●ホースニップル一体型●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量69g

商品コード：

4548745765588

型番…BH-2310●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●タケノコ径（D）…10.5mm●適合ホース内径※…9mm●サイズ（R）…φ8mm●重量…106g●ホースニップル一体型●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量106g

商品コード：

4548745765595

型番…BS-3022●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R（PT）1/4”●取付ねじ（D）…G（PF）1/4”●サイズ（R）…φ6mm●重量…76g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量76g

商品コード：

4548745765601

型番…BS-3033●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R（PT）3/8”●取付ねじ（D）…G（PF）3/8”●サイズ（R）…φ6mm●重量…86g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量86g

商品コード：

4548745765625

型番…BS-3011●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R（PT）1/8”●取付ねじ（D）…G（PF）1/8”●サイズ（R）…φ6mm●重量…68g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量68g

商品コード：

4548745765632

型番…CR-2206●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●銅管外径…6×6mm●ストレート型●銅管用中間リング式●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側、二次側共に銅管などをリングスリーブで簡単に取り付けができるタイプです。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量112g

商品コード：

4548745767148

型番…CR-2208●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●銅管外径…8×8mm●重量…105g●ストレート型●銅管用中間リング式●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側、二次側共に銅管などをリングスリーブで簡単に取り付けができるタイプです。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量105g

商品コード：

4548745767179

型番…CM-3011●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/8”●取付ねじ（D）…Rc(PT)1/8”●重量…62g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量61g

商品コード：

4548745767421

型番…CM-3033●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●取付ねじ（D）…Rc(PT)3/8”●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量105g

商品コード：

4548745767438

型番…CR-2310●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●銅管外径…10×10mm●ストレート型●銅管用中間リング式●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側、二次側共に銅管などをリングスリーブで簡単に取り付けができるタイプです。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量157g

商品コード：

4548745767858

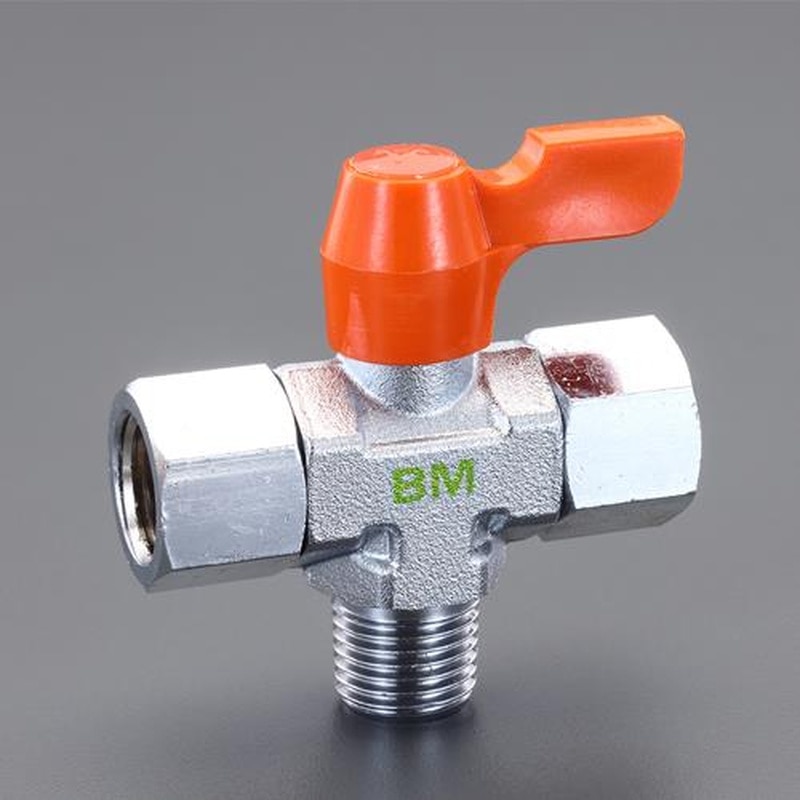

型番…BM-3022●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/4”●取付ねじ（D）…G(PF)1/4”メス●サイズ（R）…φ6mm●重量…73g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量73g

商品コード：

4548745768091

型番…BM-3011●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/8”●取付ねじ（D）…G(PF)1/8”メス●サイズ（R）…φ6mm●重量…70g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量70g

商品コード：

4548745768114

型番…BS-9033R●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●取付ねじ（D）…R(PT)3/8”●サイズ（R）…φ6mm●重量…84g●RoHS対応品（カドミウム含有75ppm以下）です。●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量83g

商品コード：

4548745768152

型番…M7-08●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/4”●全長…61mm●エアープラグ付●梱包サイズ:86×125×18●梱包重量70g

商品コード：

4548745958614

型番…M7-10●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R3/8”●全長…61mm●エアープラグ付●梱包サイズ:91×110×18●梱包重量65g

商品コード：

4548745958621

型番…ML7-06●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/8”●エアープラグ付●梱包重量85g

商品コード：

4548745958638

型番…ML7-08●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/4”●エアープラグ付●梱包サイズ:130×18×70●梱包重量90g

商品コード：

4548745958645

型番…BY-0414●取付ねじ…R1/2”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…254●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●タケノコ径…14mm●適合ホース内径※…13mm●※適合ホース内径はホース材質により多少誤差が生じます。●一次側がテーパー（PT）外ネジ、二次側はユニオン式のホース固定用として開発されました。●ホース接続側がナットにて取り外しが可能なため、バルブを固定した状態でもホースの脱着が容易です。●梱包サイズ:98×145×29●梱包重量258g

商品コード：

4550061000588

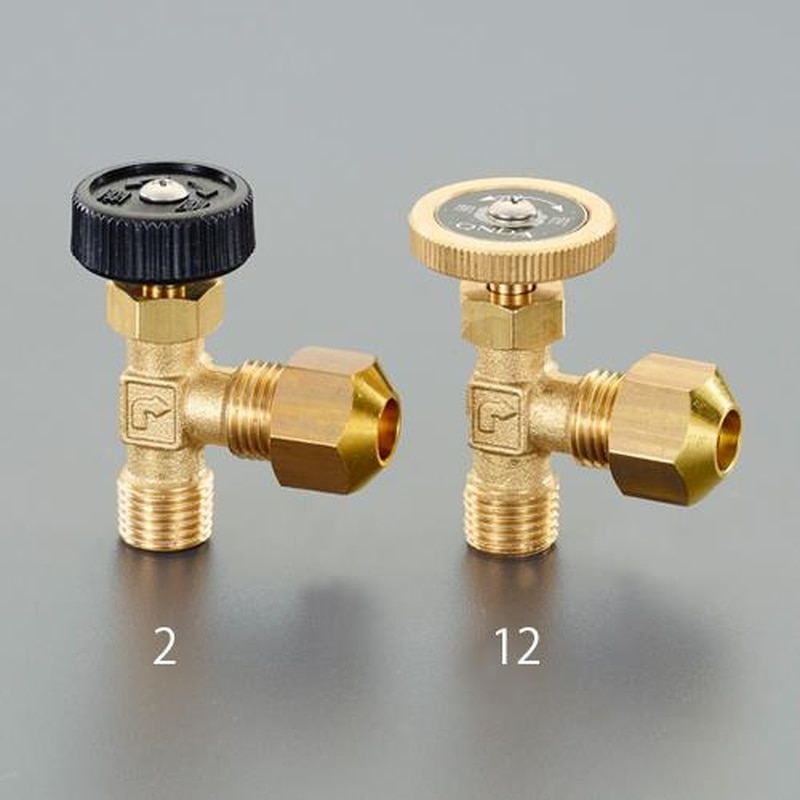

型番…OMV-651-3●温度…－10～80℃●圧力…1.0MPa以下●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●スリーブ、フレアーナット付●ハンドル…黄銅●梱包サイズ:201×84×32●梱包重量86g

商品コード：

4550061513590

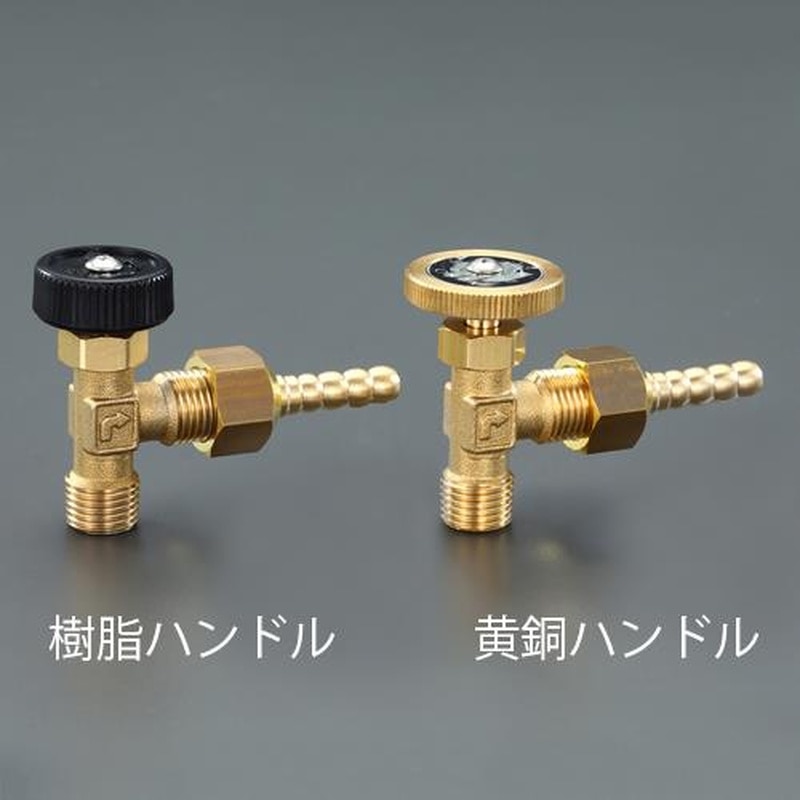

型番…OMV-652-3●ホースニップル、スリーブ、フレアーナット付●材質…真鍮●銅管外径…8㎜●取付ねじ…R1/4”●圧力…1.0MPa以下●温度…－10～80℃●使用流体…冷温水・油・エアー●適合ホース内径…7㎜●タケノコ径…7.2㎜●ハンドル…黄銅●梱包サイズ:200×88×29●梱包重量96g

商品コード：

4550061513606

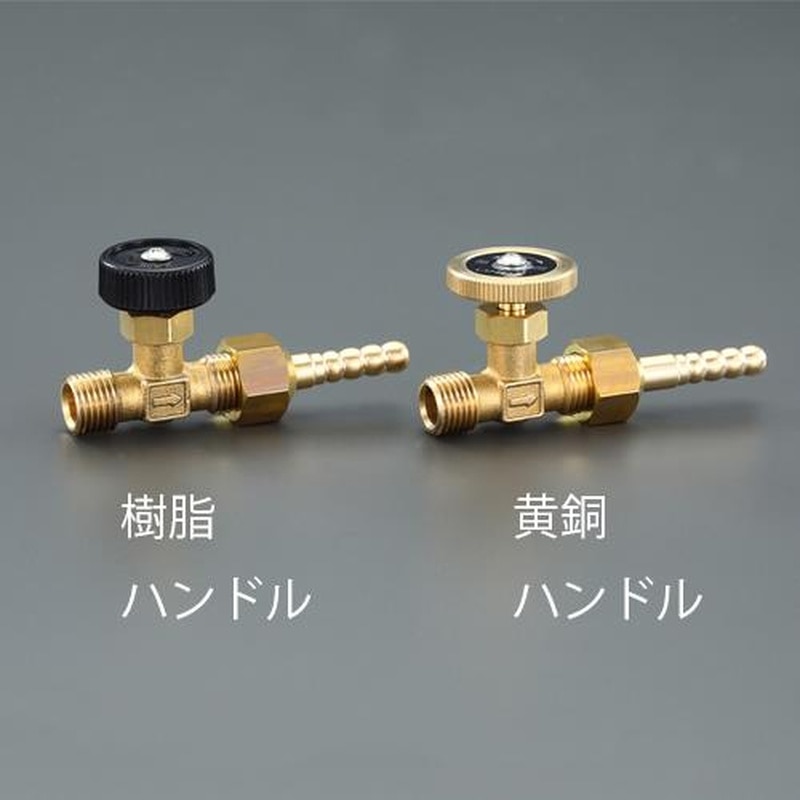

型番…OMV-752-3●ハンドル材質…黄銅●温度…－10～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●タケノコ径…7.2㎜●適合ホース内径…7㎜●付属品…ホースニップル、φ8㎜用スリーブ、フレアーナット●梱包サイズ:85×208×29●梱包重量102g

商品コード：

4550061513613

型番…OMV-651-1●温度…－10～80℃●圧力…1.0MPa以下●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●スリーブ、フレアーナット付●ハンドル…樹脂●梱包サイズ:200×79×35●梱包重量68g

商品コード：

4550061513637

型番…OMV-652-1●温度…－10～80℃●圧力…1.0MPa以下●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●ハンドル…樹脂●ホースニップル、スリーブ、フレアーナット付●タケノコ径…7.2㎜●適合ホース内径…7㎜●梱包サイズ:201×86×27●梱包重量78g

商品コード：

4550061513644

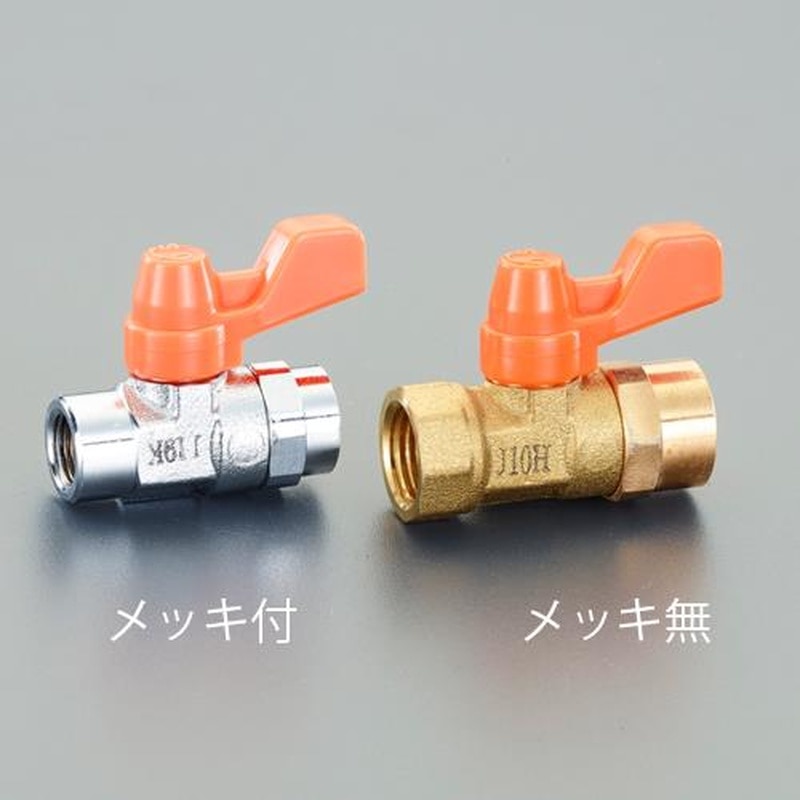

型番…ME1-08●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●使用流体…冷温水・油・エアー●取付ねじ(Rc)…1/4”●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●梱包サイズ:69×204×23●梱包重量58g

商品コード：

4550061514542

型番…M5-0606●材質…真鍮●取付ねじ…R1/8”●適合ホース内径…6㎜●タケノコ径…6㎜●使用流体…冷温水・油・エアー●最高圧力…1.0MPa●温度…－20～80℃●適合ホース内径はホース材質により多少誤差が生じます。●ホースニップル付●梱包サイズ:97×159×16●梱包重量74g

商品コード：

4550061514948

型番…M5-0807●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…7㎜●取付ねじ…R1/4”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…7mm●ホースニップル付●梱包サイズ:93×209×18●梱包重量66g

商品コード：

4550061514955

型番…M5-0607●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…7㎜●取付ねじ…R1/8”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…7mm●ホースニップル付●梱包サイズ:80×202×20●梱包重量74g

商品コード：

4550061514962

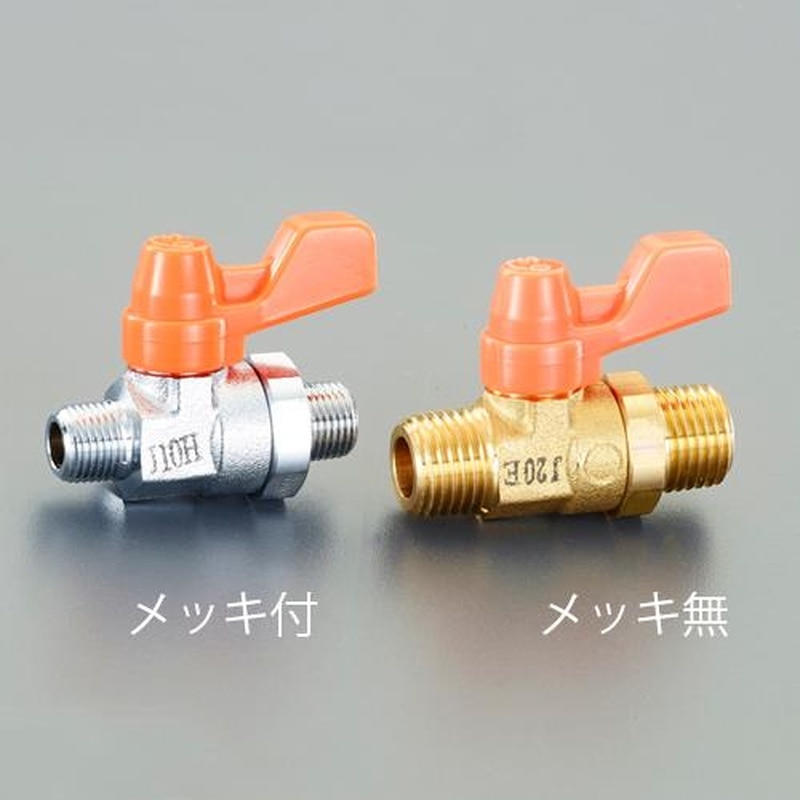

型番…ME3-08●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●取付ねじ（R）…1/4”●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●梱包サイズ:63×203×19●梱包重量54g

商品コード：

4550061515471

型番…M5-0806●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…6㎜●取付ねじ…R1/4”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…6mm●ホースニップル付●梱包サイズ:137×201×19●梱包重量66g

商品コード：

4550061515877

型番…M5-0808●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…8㎜●取付ねじ…R1/4”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…8mm●ホースニップル付●梱包サイズ:59×42×19●梱包重量62g

商品コード：

4550061515884

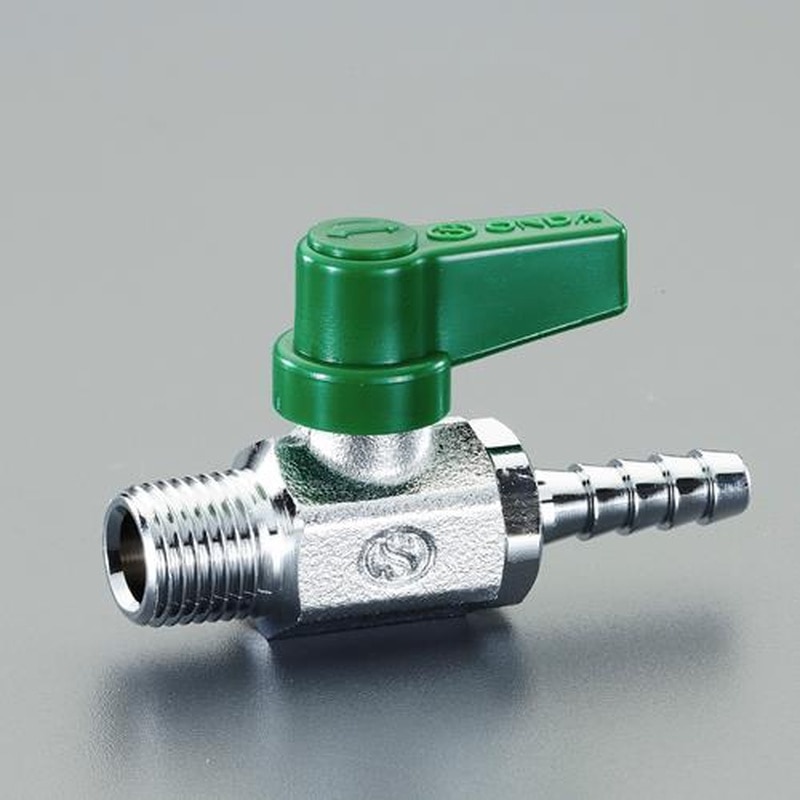

型番…M5-0809●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…9㎜●取付ねじ…R1/4”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…9mm●ホースニップル付●梱包サイズ:98×203×18●梱包重量80g

商品コード：

4550061515891

型番…M5-1009●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…9㎜●取付ねじ…R3/8”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…9mm●ホースニップル付●梱包サイズ:101×202×17●梱包重量76g

商品コード：

4550061515907

型番…M5-1010●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●タケノコ径…10.5㎜●取付ねじ…R3/8”●適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…10.5mm●ホースニップル付●梱包サイズ:79×204×27●梱包重量78g

商品コード：

4550061515914

型番…M6-0606●取付ねじ…R1/8”●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●タケノコ径…6㎜●ホースジョイント付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:98×201×19●梱包重量100g

商品コード：

4550061515921

型番…M6-0808●取付ねじ…R1/4”●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●タケノコ径…8㎜●ホースジョイント付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×201×30●梱包重量106g

商品コード：

4550061515938

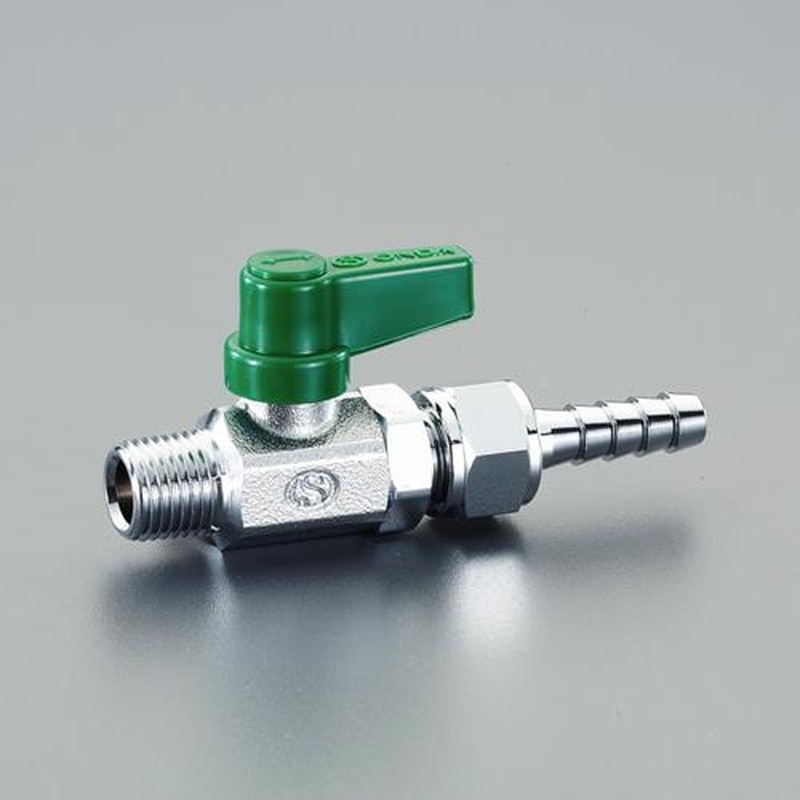

型番…M6-0809●取付ねじ…R1/4”●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●タケノコ径…9㎜●ホースジョイント付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:106×201×19●梱包重量96g

商品コード：

4550061516928

型番…M8-0606●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/8”●適合銅管…φ6㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:57×202×19●梱包重量86g

商品コード：

4550061516935

型番…M6-1010●取付ねじ…R3/8”●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●タケノコ径…10.5㎜●ホースジョイント付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:103×200×21●梱包重量126g

商品コード：

4550061516942

型番…M8-1008●材質…真鍮●取付ねじ…R3/8”●使用流体…冷温水・油・エアー●温度…－20～80℃●最高圧力…1.0MPa●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:74×203×20●梱包重量94g

商品コード：

4550061516959

型番…M8-0806●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●適合銅管…φ6㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:98×205×21●梱包重量92g

商品コード：

4550061516966

型番…M8-0808●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:63×203×20●梱包重量96g

商品コード：

4550061516973

型番…M8-1010●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”●適合銅管…φ10㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:78×203×25●梱包重量114g

商品コード：

4550061516980

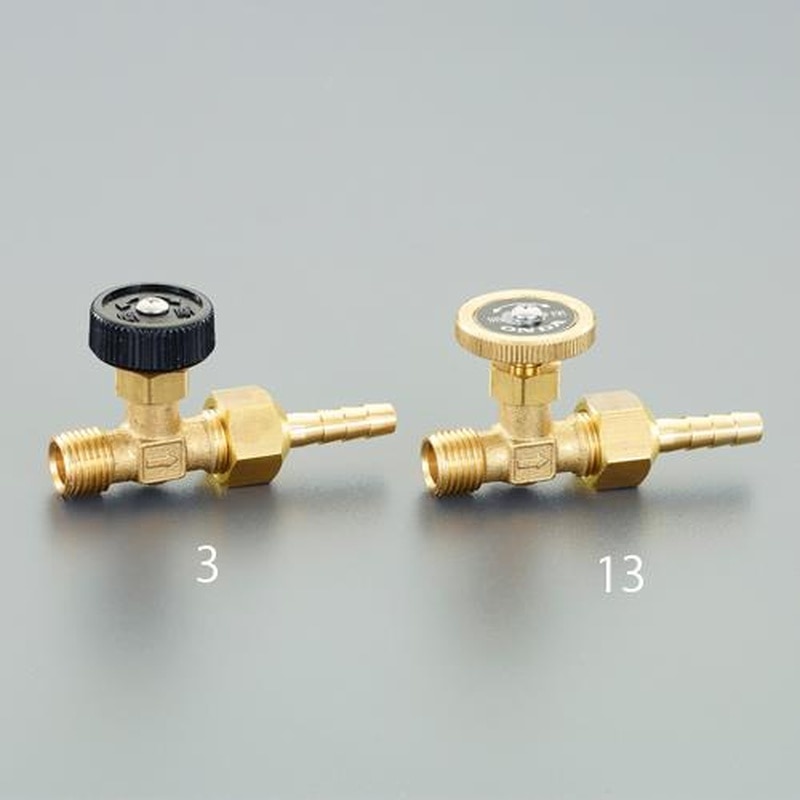

型番…OMV-762-3●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…黄銅●銅管用ゴムホース式●銅管外径…8㎜●ホースニップル、フレアーナット付●梱包サイズ:85×207×28●梱包重量96g

商品コード：

4550061517475

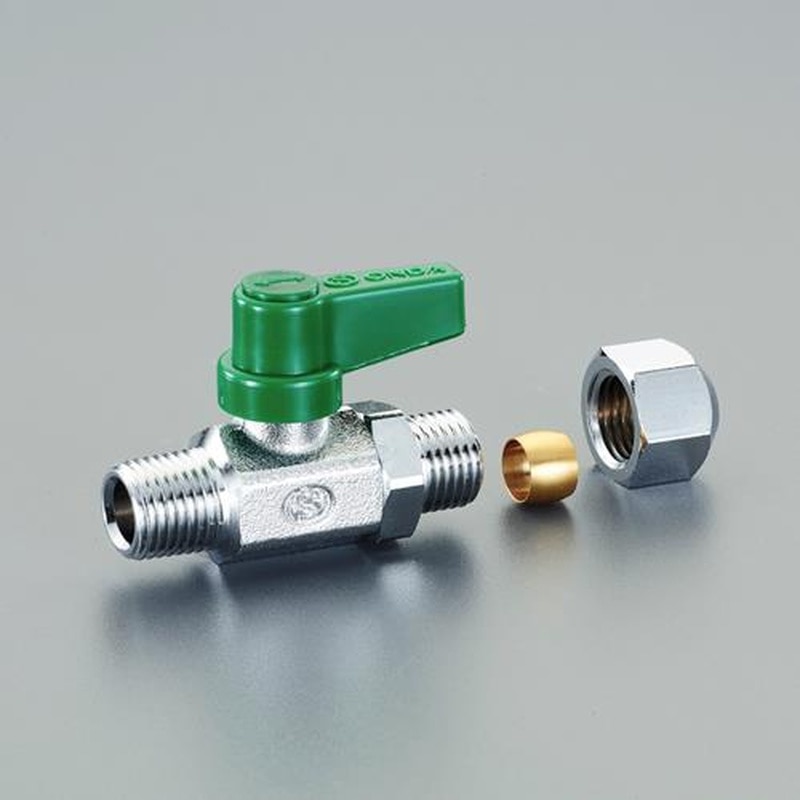

型番…M8-1508●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/2”●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:66×203×25●梱包重量134g

商品コード：

4550061517994

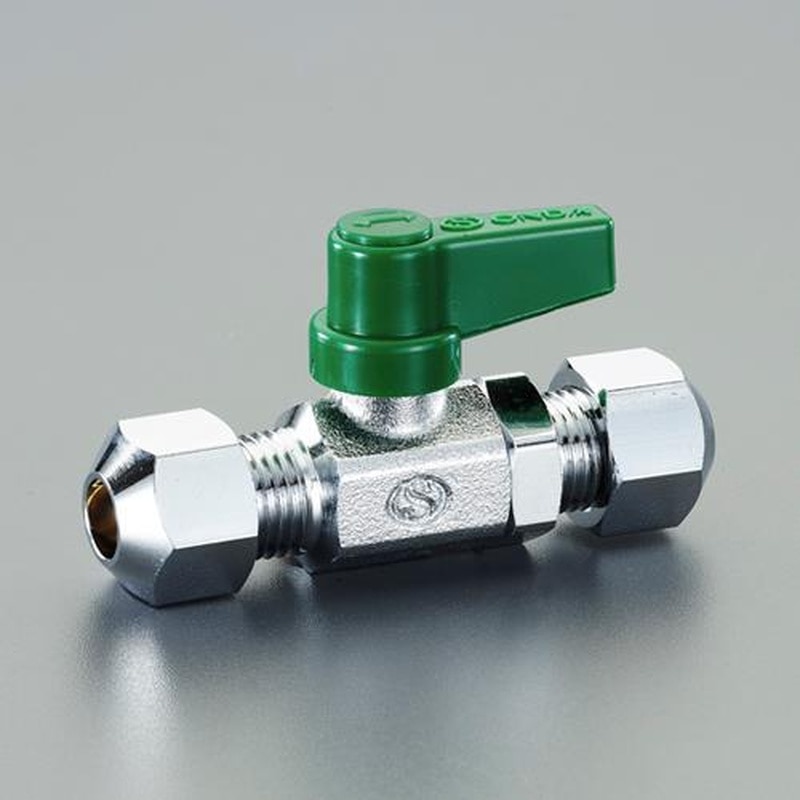

型番…M11-08●適合銅管…φ8㎜●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:82×202×29●梱包重量104g

商品コード：

4550061518007

型番…M11-10●適合銅管…φ10㎜●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:67×202×27●梱包重量152g

商品コード：

4550061518014

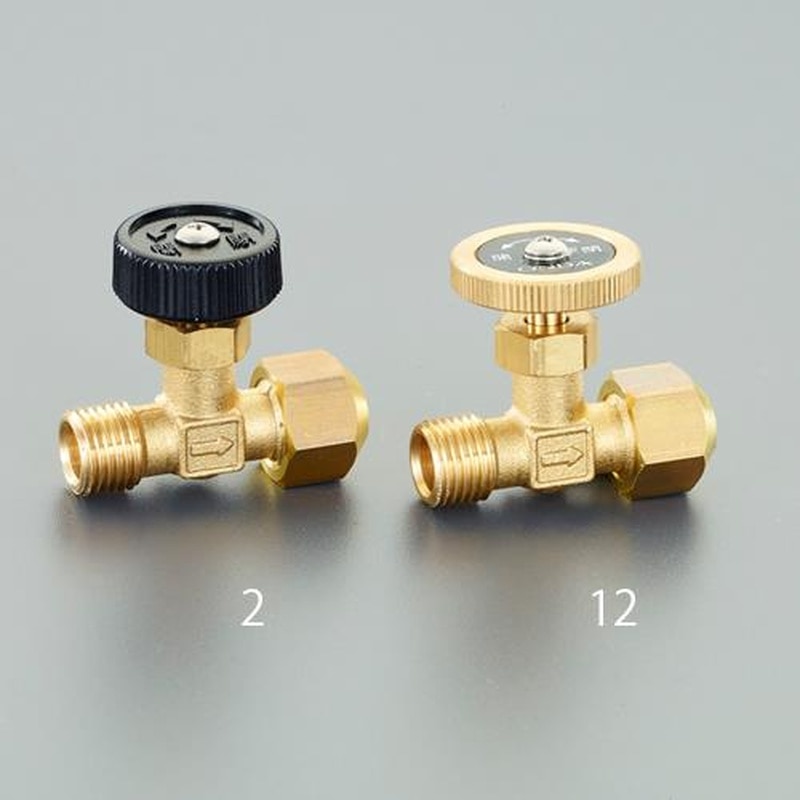

型番…OMV-761-3●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…黄銅●銅管用フレアー式●銅管外径…8㎜●フレアーナット付●梱包サイズ:69×209×30●梱包重量90g

商品コード：

4550061542347

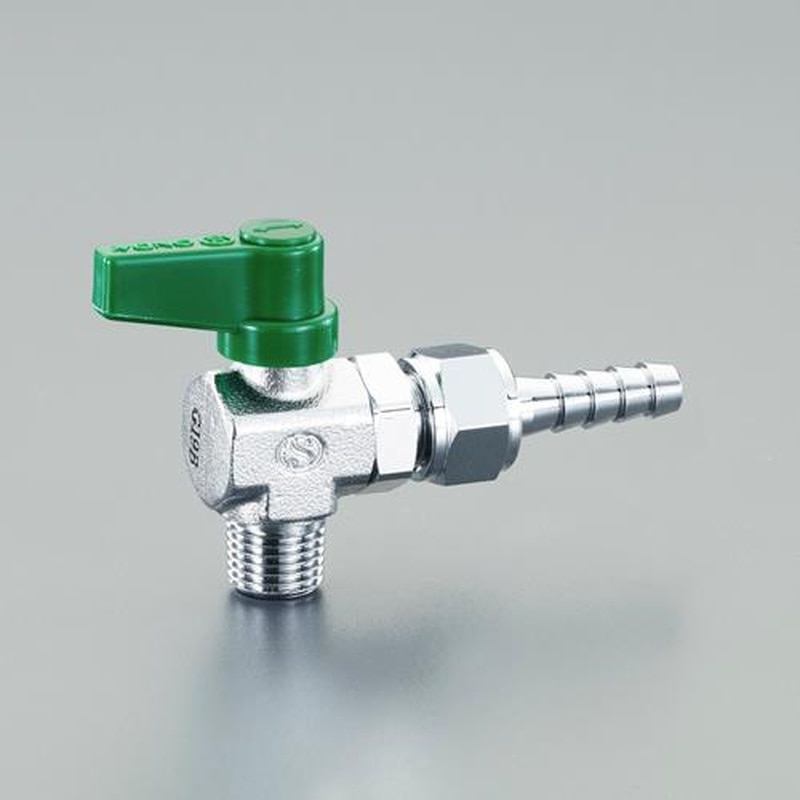

型番…ML6-0606●温度…－20～80℃●最高圧力…1MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/8”●全長(mm)…56●適合ホース内径…6㎜●タケノコ径…6㎜●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:72×203×21●梱包重量90g

商品コード：

4550061542354
