樹脂チューブ＆継手

●柔軟性、耐薬品性に優れた3層チューブです。●内層がフッ素樹脂(ETFE)、中間層がポリアミド樹脂(PA)、外層がウレタン樹脂(TPU)で一体化しております。●撥水性に優れており、摩擦抵抗も小さくなっています。●インクや溶剤系の配管用。●色：黒●内径(mm)：6●外径(mm)：8●全長(m)：20●最小曲げ半径(mm)：38●使用圧力(MPa)：0.6●適合流体：インク、溶剤、塗料から食品など●使用温度範囲：-40～80℃●フッ素樹脂(ETFE)、ポリアミド樹脂(PA)、ウレタン樹脂(TPU)

商品コード：

2500201711982

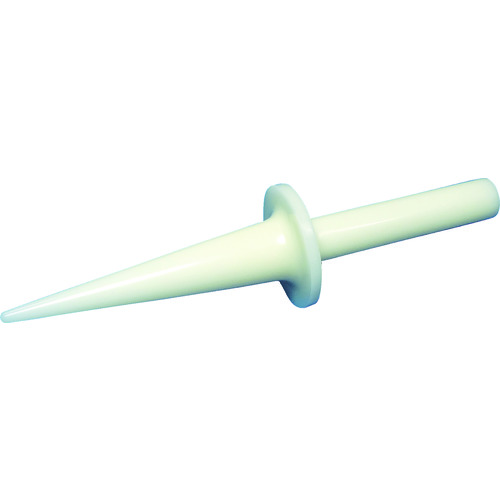

●アラムFUコネクターをチューブにはめやすくするための治具です。●チューブに差し込んでチューブ径を広げることで、アラムFUコネクターの取り付けをしやすくします。●ＦＵチューブ接続用。●全長(mm)：115●ねじ寸法：*●適合チューブ外径(mm)：*●ABS樹脂●使用する前に、ナットが緩んでいないか確認して下さい。●タケノコ部の山が丸みを帯びた場合は、新しいFUコネクターにお取替え下さい。●スリーブは繰り返し使用しないで下さい。●当社指定のスリーブ以外は使用しないで下さい。

商品コード：

2500201712828

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：12●先端径(mm)：12●タケノコ外径(mm)：15●適用ホース内径：12mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925204

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：15●先端径(mm)：15●タケノコ外径(mm)：18●適用ホース内径：15mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925211

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：19●先端径(mm)：19●タケノコ外径(mm)：22.5●適用ホース内径：19mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925228

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：25●先端径(mm)：25●タケノコ外径(mm)：29●適用ホース内径：25mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925235

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：9●先端径(mm)：9●タケノコ外径(mm)：12●適用ホース内径：9mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925242

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：12●先端径(mm)：12●タケノコ外径(mm)：15●適用ホース内径：12mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925303

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：15●先端径(mm)：15●タケノコ外径(mm)：18●適用ホース内径：15mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925310

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：25●先端径(mm)：25●タケノコ外径(mm)：29●適用ホース内径：25mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925334

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：9●先端径(mm)：9●タケノコ外径(mm)：12●適用ホース内径：9mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925341

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：12●先端径(mm)：12●タケノコ外径(mm)：15●適用ホース内径：12mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925617

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：15●先端径(mm)：15●タケノコ外径(mm)：18●適用ホース内径：15mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925624

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：19●先端径(mm)：19●タケノコ外径(mm)：22.5●適用ホース内径：19mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925631

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：25●先端径(mm)：25●タケノコ外径(mm)：29●適用ホース内径：25mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925648

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：9●先端径(mm)：9●タケノコ外径(mm)：12●適用ホース内径：9mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925655

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：12●先端径(mm)：12●タケノコ外径(mm)：15●適用ホース内径：12mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925662

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：15●先端径(mm)：15●タケノコ外径(mm)：18●適用ホース内径：15mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925679

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：19●先端径(mm)：19●タケノコ外径(mm)：22.5●適用ホース内径：19mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925686

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：25●先端径(mm)：25●タケノコ外径(mm)：29●適用ホース内径：25mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925693

●幅広いサイズのホースに対応したリーズナブルな塩ビ製の継手です。●軟質ホース接続用。●適合チューブ内径(mm)：9●先端径(mm)：9●タケノコ外径(mm)：12●適用ホース内径：9mm●塩化ビニール樹脂(ＰＶＣ)

商品コード：

2500201925709

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：8●外径(mm)：10●全長(m)：10●最小曲げ半径(mm)：120●使用圧力(MPa)：0.8●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304144

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：8●外径(mm)：10●全長(m)：20●最小曲げ半径(mm)：120●使用圧力(MPa)：0.8●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304151

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：10●外径(mm)：12●全長(m)：10●最小曲げ半径(mm)：200●使用圧力(MPa)：0.8●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304168

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：10●外径(mm)：12●全長(m)：20●最小曲げ半径(mm)：200●使用圧力(MPa)：0.8●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304175

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：2●外径(mm)：4●全長(m)：10●最小曲げ半径(mm)：30●使用圧力(MPa)：2●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304182

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：2●外径(mm)：4●全長(m)：20●最小曲げ半径(mm)：30●使用圧力(MPa)：2●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304199

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：4●外径(mm)：6●全長(m)：10●最小曲げ半径(mm)：50●使用圧力(MPa)：1.5●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304205

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：4●外径(mm)：6●全長(m)：20●最小曲げ半径(mm)：50●使用圧力(MPa)：1.5●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304212

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：6●外径(mm)：8●全長(m)：10●最小曲げ半径(mm)：80●使用圧力(MPa)：1●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304229

●耐熱性・耐薬品性に優れたフッ素樹脂(PFA)を使用しています。●チューブ内面が平滑で、非粘着性であることから汚れにくく、衛生面でも優れます。●耐食環境用継手チューブです。●食品・化学・医療・半導体製造。●内径(mm)：6●外径(mm)：8●全長(m)：20●最小曲げ半径(mm)：80●使用圧力(MPa)：1●適合流体：空気、水(条件あり)、薬品(条件あり)など●使用温度範囲：-60～260℃●フッ素樹脂(PFA)●・水・液体の非圧縮性によるサージ圧を最高使用圧力以下で使用してください。●使用温度範囲は素材の耐熱温度です。チューブの場合、耐圧性に温度依存性があるため常用使用圧力は別表の温度別破壊圧力の計算方法を参照し、十分余裕をもってご使用ください。●曲げ半径は余裕もってご使用ください。●チューブに傷や変形などの不具合を確認した際はご使用を止めてください。

商品コード：

2500203304236

●一般的な樹脂コネクターに比べ内径を大きく取り、流量や圧力の損失を少なくしたコネクターです。●耐熱性、耐薬品性に優れています。●平成18年厚生労働省告示第201号の食品衛生試験に適合しています。●軟質チューブ接続用。●タケノコ外径(mm)：4●適合チューブ内径(mm)：3●外径(mm)：4●寸法A×B(mm)：16×23●適合チューブ外径(mm)：*●ポリプロピレン

商品コード：

2500203669786

●一般的な樹脂コネクターに比べ内径を大きく取り、流量や圧力の損失を少なくしたコネクターです。●耐熱性、耐薬品性に優れています。●平成18年厚生労働省告示第201号の食品衛生試験に適合しています。●軟質チューブ接続用。●タケノコ外径(mm)：6●適合チューブ内径(mm)：4・5●外径(mm)：6●寸法A×B(mm)：23×35●適合チューブ外径(mm)：*●ポリプロピレン

商品コード：

2500203671215

●羽根は約150ml/分の流量から回転を始めます。●透明な液体が流れているか確認するために。●色：黒●幅(mm)：88●奥行(mm)：15●高さ(mm)：40●チューブ接続径：φ6～11●使用温度範囲(℃)：30●適合流体：水●耐圧(MPa)：0.2●フロート形状：3枚羽根●適用温度：30℃まで●本体:SAN(アクリルニトリル・スチレン)樹脂●羽根:ポリプロピレン(PP)

商品コード：

2500203875798

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)・化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：3.43MPa、100℃以下：2.94MPa、150℃以下：2.65MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●各種装置パネル配管用に●取付ねじ(PT)…3/8”●サイズ（mm）…d2：Rc3/8、H：64、D1：40、L：45、I：5、D2：6、D3：16、h：17●重量…0.212kg●梱包サイズ:140×40×80●梱包重量213g

商品コード：

4548745597707

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)・化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：3.43MPa、100℃以下：2.94MPa、150℃以下：2.65MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●各種装置パネル配管用に●取付ねじ(PT)…1/2”●サイズ（mm）…d2：Rc1/2、H：79、D1：50、L：55、I：7、D2：7、D3：18、h：20●重量…0.361kg●梱包サイズ:85×115×65●梱包重量380g

商品コード：

4548745597714

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE＋PFA、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)、化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：25.5MPa、100℃以下：21.77MPa、150℃以下：19.81MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●取付ねじ(PT)…1/8”●サイズ(mm)…d：Rc1/8、H：69、D1：40、L：48、I：4、D2：4、D3：18、h：17、h1：10.5、L1：14、L2：12、D4：M4●重量…0.242kg●梱包サイズ:127×170×115●梱包重量351g

商品コード：

4548745597721

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE＋PFA、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)、化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：25.5MPa、100℃以下：21.77MPa、150℃以下：19.81MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●取付ねじ(PT)…1/4”●サイズ(mm)…d：Rc1/4、H：69、D1：40、L：48、I：4、D2：5、D3：18、h：17、h1：11.5、L1：14、L2：14、D4：M5●重量…0.262kg●梱包サイズ:85×114×63●梱包重量302g

商品コード：

4548745597738

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE＋PFA、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)、化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：25.5MPa、100℃以下：21.77MPa、150℃以下：19.81MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●取付ねじ(PT)…3/8”●サイズ(mm)…d：Rc3/8、H：82、D1：70、L：55、I：5、D2：6、D3：22、h：19、h1：14、L1：16、L2：17、D4：M5●重量…0.433kg●梱包サイズ:70×130×115●梱包重量566g

商品コード：

4548745597745

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE＋PFA、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)、化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：25.5MPa、100℃以下：21.77MPa、150℃以下：19.81MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●取付ねじ(PT)…1/2”●サイズ(mm)…d：Rc1/2、H：87、D1：70、L：60、I：6、D2：8、D3：22、h：22、h1：17.5、L1：15、L2：22、D4：M5●重量…0.572kg●梱包サイズ:85×75×115●梱包重量632g

商品コード：

4548745597752

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE＋PFA、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)、化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：25.5MPa、100℃以下：21.77MPa、150℃以下：19.81MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●取付ねじ(PT)…3/4”●サイズ(mm)…d：Rc3/4、H：104、D1：85、L：70、I：8、D2：10、D3：25、h：26、h1：20.5、L1：19、L2：27、D4：M5●重量…0.9kg●梱包サイズ:115×95×165●梱包重量1000g

商品コード：

4548745597769

●材質…ボディ：SUS316、ステム：SUS630、グランド：SUS316、グランドパッキン：PTFE＋PFA、パネルガスケット：非石綿シート、セットスクリュー：SUS304、フロントフェルール：SUS316、バックフェルール：SUS316、ハンドル：ZDC●使用流体…空気・水・油・ガス(※)、化学薬品●※注意…可燃性ガス、毒性ガスへの使用不可●最高圧力…-20℃～常温：25.5MPa、100℃以下：21.77MPa、150℃以下：19.81MPa●ボディ下部にパネルタップが設けられ、パネルに直接取付けが可能●取付ねじ(PT)…1”●サイズ(mm)…d：Rc1、H：122、D1：85、L：85、I：10、D2：12、D3：32、h：28、h1：24.5、L1：24、L2：32、D4：M5●重量…1.58kg●梱包サイズ:128×170×115●梱包重量1730g

商品コード：

4548745597981

型番…UD0425-10-BC●最高使用圧力…0.4MPa●材質…極軟質ポリウレタンチューブ●使用真空圧力…-100KPa●長さ…10m●外径×内径…4×2.5mm●使用温度範囲…-15～50℃(凍結なきこと)●真空機器の配管用●梱包サイズ:200×250×15●梱包重量94g

商品コード：

4548745820034

型番…AWH-12-3●材質…SUS316●使用温度…-196～600℃●適用パイプ外径…12mm●取付ねじ…R(PT)3/8●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:70×27×100●梱包重量82g

商品コード：

4550061050194

●材質…ボディ：SUS316ステム：SUS630パッキン：PTFEハンドル：亜鉛合金ダイカストガスケット：非石綿シート●使用流体…水・油・ガス・化学薬品●使用圧力…150℃以下の水・油・ガス・化学薬品：2.65MPa100℃以下の水・油・ガス・化学薬品：2.94MPa-20℃～常温の水・油・ガス・化学薬品：3.43MPa●使用温度…-20～150℃●チューブ外径…10mm●取付ねじ…R3/8”●可燃性ガス、毒性ガスへの使用不可●梱包サイズ:85×115×64●梱包重量260g

商品コード：

4550061567838

●材質…ボディ：SUS316ステム：SUS630パッキン：PTFEハンドル：亜鉛合金ダイカストガスケット：非石綿シート●使用流体…水・油・ガス・化学薬品●使用圧力…150℃以下の水・油・ガス・化学薬品：2.65MPa100℃以下の水・油・ガス・化学薬品：2.94MPa-20℃～常温の水・油・ガス・化学薬品：3.43MPa●使用温度…-20～150℃●チューブ外径…12mm●取付ねじ…R1/4”●可燃性ガス、毒性ガスへの使用不可●梱包サイズ:85×115×64●梱包重量272g

商品コード：

4550061567845

●材質…ボディ：SUS316ステム：SUS630パッキン：PTFEハンドル：亜鉛合金ダイカストガスケット：非石綿シート●使用流体…水・油・ガス・化学薬品●使用圧力…150℃以下の水・油・ガス・化学薬品：2.65MPa100℃以下の水・油・ガス・化学薬品：2.94MPa-20℃～常温の水・油・ガス・化学薬品：3.43MPa●使用温度…-20～150℃●チューブ外径…12mm●取付ねじ…R3/8”●可燃性ガス、毒性ガスへの使用不可●梱包サイズ:85×115×64●梱包重量278g

商品コード：

4550061567852

●材質…ボディ：SUS316ステム：SUS630パッキン：PTFEハンドル：亜鉛合金ダイカストガスケット：非石綿シート●使用流体…水・油・ガス・化学薬品●使用圧力…150℃以下の水・油・ガス・化学薬品：2.65MPa100℃以下の水・油・ガス・化学薬品：2.94MPa-20℃～常温の水・油・ガス・化学薬品：3.43MPa●使用温度…-20～150℃●チューブ外径…6mm●可燃性ガス、毒性ガスへの使用不可●梱包サイズ:85×115×64●梱包重量220g

商品コード：

4550061567869

●材質…ボディ：SUS316ステム：SUS630パッキン：PTFEハンドル：亜鉛合金ダイカストガスケット：非石綿シート●使用流体…水・油・ガス・化学薬品●使用圧力…150℃以下の水・油・ガス・化学薬品：2.65MPa100℃以下の水・油・ガス・化学薬品：2.94MPa-20℃～常温の水・油・ガス・化学薬品：3.43MPa●使用温度…-20～150℃●チューブ外径…8mm●可燃性ガス、毒性ガスへの使用不可●梱包サイズ:85×116×63●梱包重量228g

商品コード：

4550061567876

●材質…ボディ：SUS316ステム：SUS630パッキン：PTFEハンドル：亜鉛合金ダイカストガスケット：非石綿シート●使用流体…水・油・ガス・化学薬品●使用圧力…150℃以下の水・油・ガス・化学薬品：2.65MPa100℃以下の水・油・ガス・化学薬品：2.94MPa-20℃～常温の水・油・ガス・化学薬品：3.43MPa●使用温度…-20～150℃●チューブ外径…10mm●可燃性ガス、毒性ガスへの使用不可●梱包サイズ:85×115×63●梱包重量290g

商品コード：

4550061567883
