樹脂チューブ＆継手

型番…BVLC20-0603●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…6mm●ねじサイズ…R3/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量68g

商品コード：

4518340185661

型番…BVLC20-0801●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…8mm●ねじサイズ…R1/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量54g

商品コード：

4518340185678

型番…BVLC20-0802●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…8mm●ねじサイズ…R1/4”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量58g

商品コード：

4518340185685

型番…BVLC20-0803●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…8mm●ねじサイズ…R3/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量66g

商品コード：

4518340185692

型番…BVLC60-1002●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…60m㎡●チューブ外径…10mm●ねじサイズ…R1/4”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×24●梱包重量134g

商品コード：

4518340185708

型番…BVLC60-1003●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…60m㎡●チューブ外径…10mm●ねじサイズ…R3/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。4.インサートリングを必ずご使用ください。●梱包サイズ:90×90×24●梱包重量136g

商品コード：

4518340185715

型番…BVLC60-1004●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…60m㎡●チューブ外径…10mm●ねじサイズ…R1/2”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。5.インサートリングを必ずご使用ください。●梱包サイズ:90×90×24●梱包重量153g

商品コード：

4518340185722

型番…HBV6-6●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●材質…本体：ガラス入りPBT、ハンドル：POM●使用流体…空気●チューブ外径（D1×D2)…6×6mm●コックを90ﾟ廻すと流路が切り替わります。●梱包サイズ:90×90×33●梱包重量50g

商品コード：

4518340187313

型番…HBV8-6●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●材質…本体：ガラス入りPBT、ハンドル：POM●使用流体…空気●チューブ外径（D1×D2)…8×6mm●コックを90ﾟ廻すと流路が切り替わります。●梱包サイズ:90×90×33●梱包重量53g

商品コード：

4518340187368

型番…BVLU20-0606●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●形状…ユニオンエルボ●チューブ外径…6mm●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量46g

商品コード：

4518340188525

型番…BVLU20-0808●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●形状…ユニオンエルボ●チューブ外径…8mm●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量42g

商品コード：

4518340188549

型番…N10●チューブサイズ…10mm●重量…3.0g●材質…ポリプロピレン(PP)●耐薬品、耐腐食性に優れています。●軽くてスリム。●入数…2個●梱包サイズ:90×90×22●梱包重量2g

商品コード：

4518340259287

型番…N4●チューブサイズ…4mm●重量…0.8g●材質…ポリプロピレン(PP)●耐薬品、耐腐食性に優れています。●軽くてスリム。●入数…2個●梱包サイズ:90×90×12●梱包重量1g

商品コード：

4518340259553

型番…N6●チューブサイズ…6mm●重量…1.0g●材質…ポリプロピレン(PP)●耐薬品、耐腐食性に優れています。●軽くてスリム。●入数…2個●梱包サイズ:90×90×15●梱包重量1g

商品コード：

4518340259560

型番…N8●チューブサイズ…8mm●重量…1.7g●材質…ポリプロピレン(PP)●耐薬品、耐腐食性に優れています。●軽くてスリム。●入数…2個●梱包サイズ:90×90×19●梱包重量1g

商品コード：

4518340259577

型番…AWVL-6-0●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa●使用温度…－10～100℃(凍結なきこと)●チューブ外径…6mm●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:130×80×30●梱包重量120g

商品コード：

4518340380158

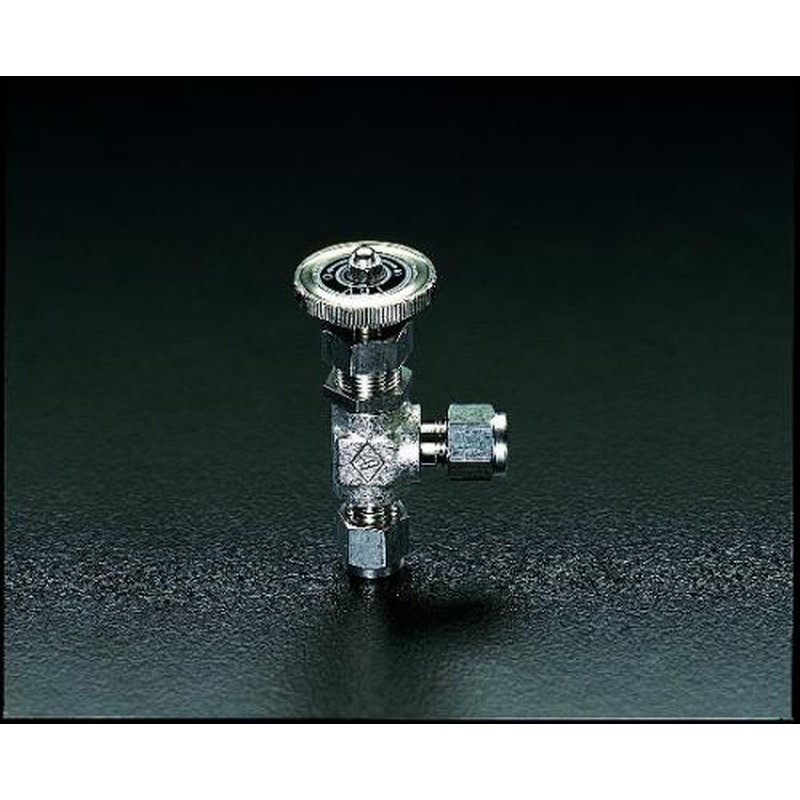

型番…AWVL-8-0●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa●使用温度…－10～100℃(凍結なきこと)●チューブ外径…8mm●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×30×120●梱包重量136g

商品コード：

4518340380165

型番…AWVL-10-0●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa●使用温度…－10～100℃(凍結なきこと)●チューブ外径…10mm●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×30×120●梱包重量158g

商品コード：

4518340380172

型番…AWVS-6-0●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa●使用温度…－10～100℃(凍結なきこと)●チューブ外径…6mm●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:75×30×120●梱包重量132g

商品コード：

4518340380196

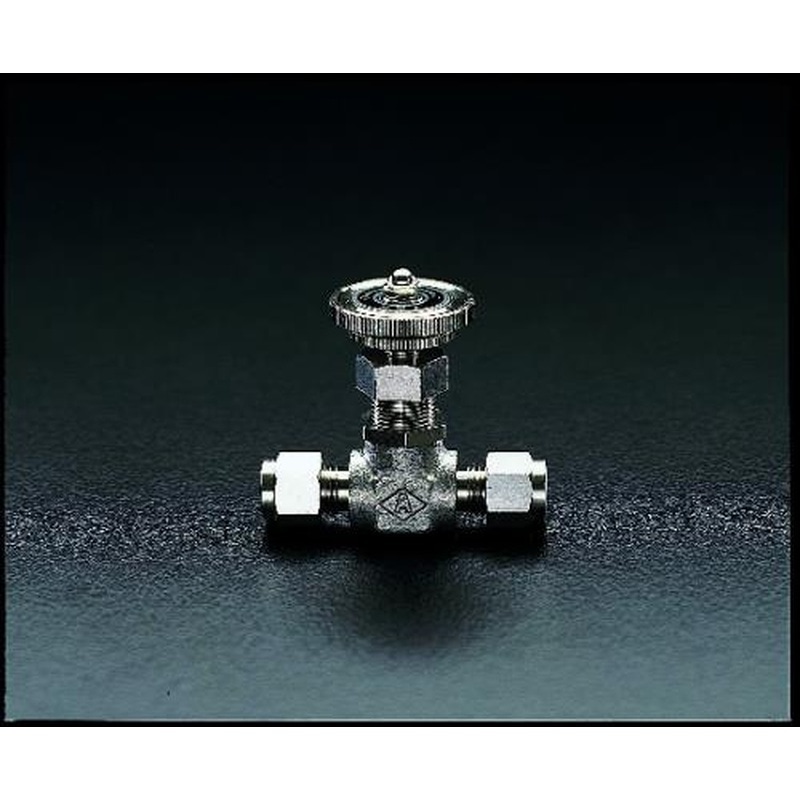

型番…AWVS-8-0●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa●使用温度…－10～100℃(凍結なきこと)●チューブ外径…8mm●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:65×14×50●梱包重量140g

商品コード：

4518340380202

型番…AWVS-10-0●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa●使用温度…－10～100℃(凍結なきこと)●チューブ外径…10mm●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×29×120●梱包重量159g

商品コード：

4518340380219

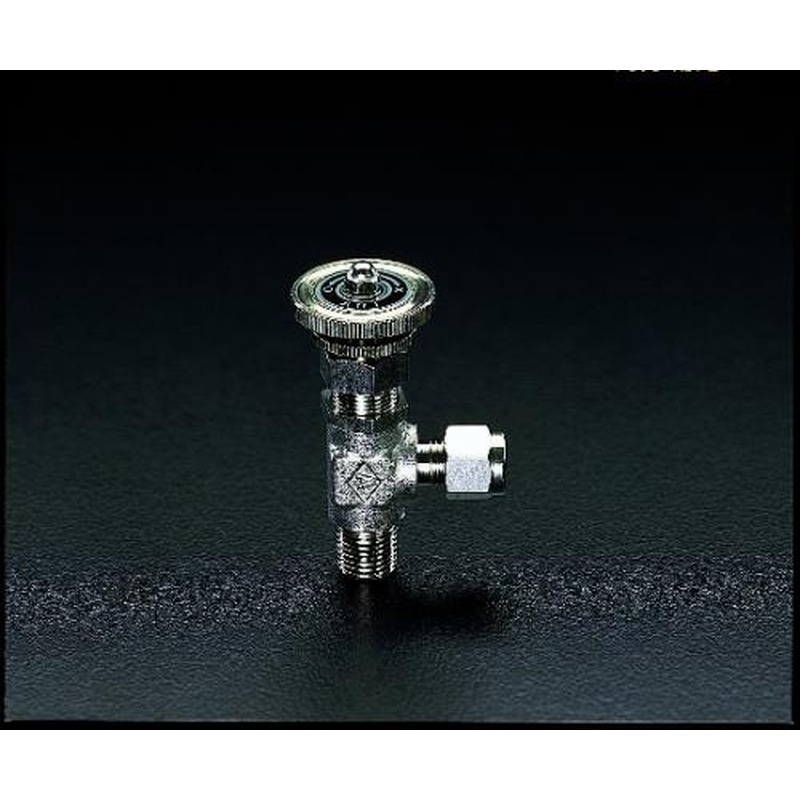

型番…AWVD-4-1●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…－10～100℃(凍結なきこと)●チューブ外径…4mm●取付ねじ…R（PT)1/8”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:75×30×120●梱包重量124g

商品コード：

4518340380226

型番…AWVD-6-2●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…-10～100℃(凍結なきこと)●チューブ外径…6mm●取付ねじ…R（PT)1/4”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×30×120●梱包重量128g

商品コード：

4518340380233

型番…AWVD-8-2●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…－10～100℃(凍結なきこと)●チューブ外径…8mm●取付ねじ…R（PT)1/4”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:77×30×110●梱包重量130g

商品コード：

4518340380240

型番…AWVD-10-2●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…－10～100℃(凍結なきこと)●チューブ外径…10mm●取付ねじ…R（PT)1/4”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×30×115●梱包重量141g

商品コード：

4518340380257

型番…AWVH-6-2●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…-10～100℃(凍結なきこと)●チューブ外径…6mm●取付ねじ…R（PT)1/4”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:75×30×120●梱包重量127g

商品コード：

4518340380271

型番…AWVH-8-2●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…-10～100℃(凍結なきこと)●チューブ外径…8mm●取付ねじ…R（PT)1/4”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×30×120●梱包重量133g

商品コード：

4518340380288

型番…AWVH-10-2●材質…SUS316●使用流体…空気・水・油●使用圧力…0～2MPa(20kgf/c㎡)●使用温度…-10～100℃(凍結なきこと)●チューブ外径…10mm●取付ねじ…R（PT)1/4”●チューブ使用時は、インサートリングが別途必要となります。●梱包サイズ:80×30×120●梱包重量141g

商品コード：

4518340380295

型番…AWH-4-1●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…4mm●取付ねじ…R（PT）1/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:65×16×80●梱包重量31g

商品コード：

4518340380301

型番…AWH-6-1●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●取付ねじ…R（PT）1/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:65×16×80●梱包重量28g

商品コード：

4518340380325

型番…AWH-6-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:60×18×85●梱包重量35g

商品コード：

4518340380332

型番…AWH-6-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:65×23×100●梱包重量49g

商品コード：

4518340380349

型番…AWH-8-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…8mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:60×19×75●梱包重量36g

商品コード：

4518340380356

型番…AWH-8-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…8mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:70×23×100●梱包重量82g

商品コード：

4518340380363

型番…AWH-10-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:65×20×83●梱包重量49g

商品コード：

4518340380387

型番…AWH-10-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:75×23×100●梱包重量56g

商品コード：

4518340380394

型番…AWH-10-4●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●取付ねじ…R（PT）1/2”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●フェルールは入っています。●梱包サイズ:75×27×100●梱包重量90g

商品コード：

4518340380400

型番…AWL-4-1●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…4mm●取付ねじ…R（PT）1/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:90×15×58●梱包重量45g

商品コード：

4518340380417

型番…AWL-4-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…4mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:115×17×80●梱包重量52g

商品コード：

4518340380424

型番…AWL-6-1●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●取付ねじ…R（PT）1/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:65×14×80●梱包重量43g

商品コード：

4518340380431

型番…AWL-6-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:90×19×60●梱包重量50g

商品コード：

4518340380448

型番…AWL-6-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:60×22×80●梱包重量78g

商品コード：

4518340380455

型番…AWL-8-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…8mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:60×19×60●梱包重量52g

商品コード：

4518340380462

型番…AWL-8-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…8mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:75×22×100●梱包重量79g

商品コード：

4518340380479

型番…AWL-10-2●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●取付ねじ…R（PT）1/4”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:55×18×85●梱包重量76g

商品コード：

4518340380493

型番…AWL-10-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:75×22×100●梱包重量81g

商品コード：

4518340380509

型番…AWL-10-4●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●取付ねじ…R（PT）1/2”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:80×27×120●梱包重量150g

商品コード：

4518340380516

型番…AWS-6-0●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…6mm●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:65×14×80●梱包重量38g

商品コード：

4518340380530

型番…AWS-8-0●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…8mm●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:60×16×80●梱包重量44g

商品コード：

4518340380547

型番…AWS-10-0●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…10mm●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:75×19×100●梱包重量68g

商品コード：

4518340380554
