樹脂チューブ＆継手

型番…RL8-02●機器の揺動部、回転部に配管可能なワンタッチ継手●形状…エルボ●材質…金属部：黄銅（クロムメッキ）、樹脂部：PBT●使用流体…空気●最高使用圧力…1MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…8mm●取付ねじ…R1/4”●使用真空圧力…-100kPa●梱包サイズ:90×90×17●梱包重量33g

商品コード：

4518340087088

サイズ：

●チューブ外径…8mm

型番…RL8-03●機器の揺動部、回転部に配管可能なワンタッチ継手●形状…エルボ●材質…金属部：黄銅（クロムメッキ）、樹脂部：PBT●使用流体…空気●最高使用圧力…1MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…8mm●取付ねじ…R3/8”●使用真空圧力…-100kPa●梱包サイズ:90×90×17●梱包重量41g

商品コード：

4518340087125

サイズ：

●チューブ外径…8mm

型番…CPS20-12B●材質…黄銅（無電解ニッケルメッキ）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…12mm●カラー…黒●ワンタッチ継手付ストレートタイプ●梱包サイズ:90×90×25●梱包重量30g

商品コード：

4518340114500

型番…CPS20-02B●材質…黄銅（無電解ニッケルメッキ）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●ねじサイズ…R1/4”●カラー…黒●20型テーパーネジタイプ●梱包サイズ:90×90×25●梱包重量41g

商品コード：

4518340114517

型番…CPS20-03B●材質…黄銅（無電解ニッケルメッキ）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●ねじサイズ…R3/8”●カラー…黒●20型ストレートネジタイプ●梱包サイズ:90×90×25●梱包重量44g

商品コード：

4518340114531

型番…CPS20-04B●材質…黄銅（無電解ニッケルメッキ）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●ねじサイズ…R1/2”●カラー…黒●20型ストレートネジタイプ●梱包サイズ:90×90×25●梱包重量54g

商品コード：

4518340114555

型番…CPP20-6B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…6mm●カラー…黒●ワンタッチ継手付ストレートタイプ●梱包サイズ:90×90×16●梱包重量7g

商品コード：

4518340114609

型番…CPP20-8B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…8mm●カラー…黒●ワンタッチ継手付ストレートタイプ●梱包サイズ:90×90×16●梱包重量7g

商品コード：

4518340114616

型番…CPP20-10B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…10mm●カラー…黒●ワンタッチ継手付ストレートタイプ●梱包サイズ:90×90×20●梱包重量13g

商品コード：

4518340115408

型番…CPP20-10CB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…10mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧を流さないチェック弁内蔵タイプ●梱包サイズ:90×90×20●梱包重量13g

商品コード：

4518340142916

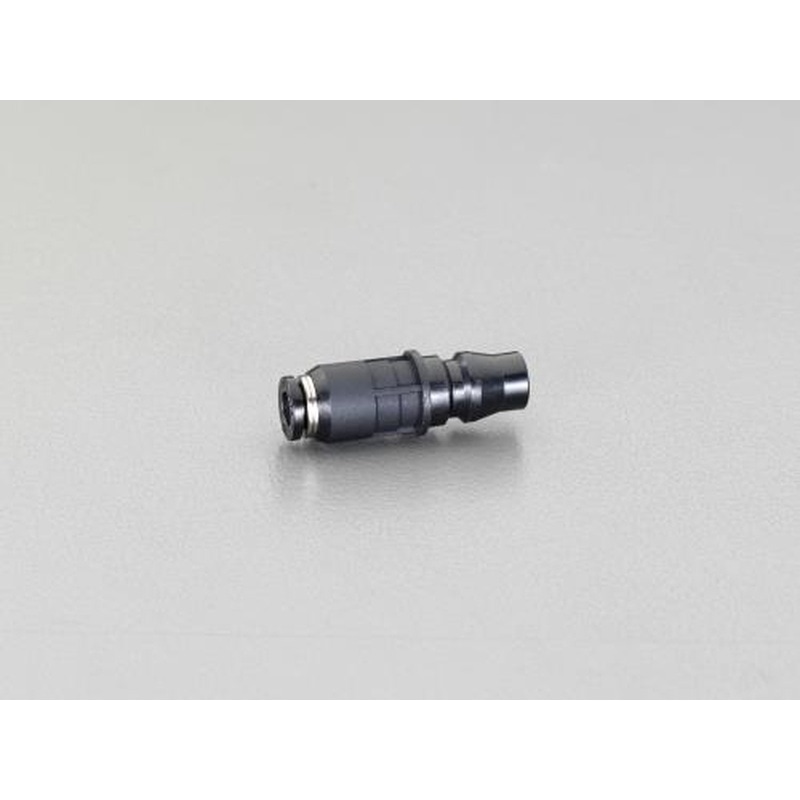

型番…CPP20-12CB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…12mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧を流さないチェック弁内蔵タイプ●梱包サイズ:90×90×20●梱包重量14g

商品コード：

4518340142923

型番…CPP20L-6B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…6mm●カラー…黒●20型ワンタッチ継手付エルボです。●梱包サイズ:90×90×16●梱包重量8g

商品コード：

4518340142930

型番…CPP20L-8B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…8mm●カラー…黒●20型ワンタッチ継手付エルボです。●梱包サイズ:90×90×16●梱包重量8g

商品コード：

4518340142961

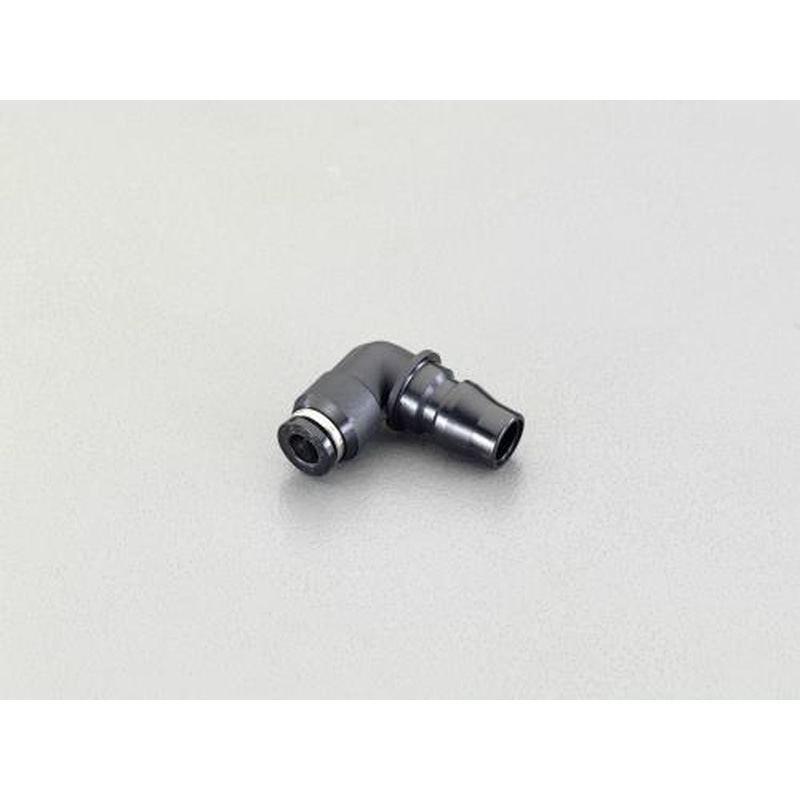

型番…CPP20L-10B●使用流体…空気●材質…PBT（ガラス入り）●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…10mm●カラー…黒●20型ワンタッチ継手付エルボです。●梱包サイズ:90×90×21●梱包重量15g

商品コード：

4518340143029

型番…CPP20L-12B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…12mm●カラー…黒●20型ワンタッチ継手付エルボです。●梱包サイズ:90×90×21●梱包重量16g

商品コード：

4518340143036

型番…GPU4-4●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ）、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●チューブ外径…4mm●梱包サイズ:90×90×15●梱包重量12.5g

商品コード：

4518340174573

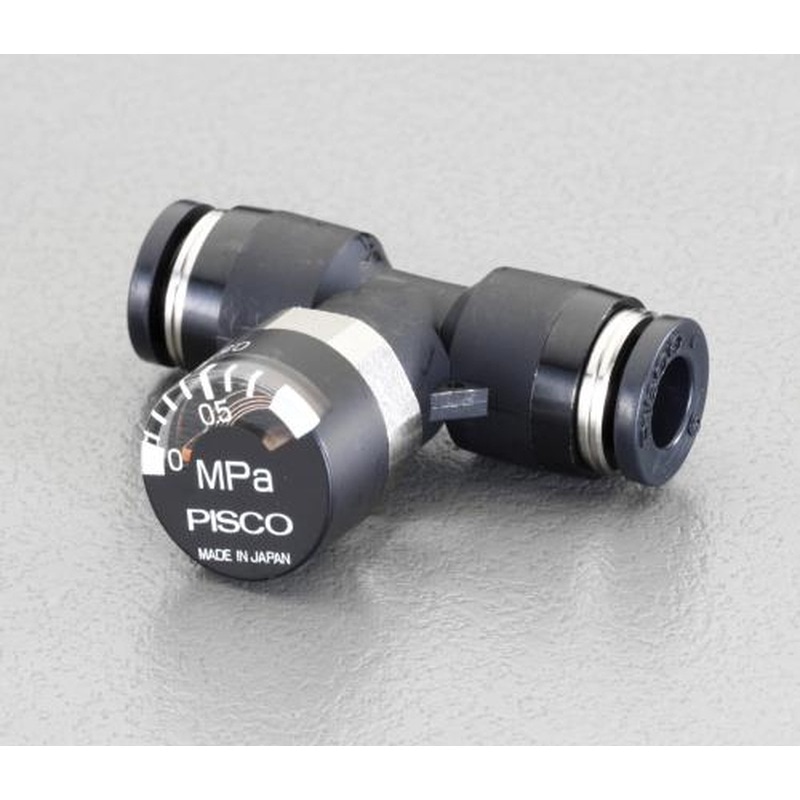

型番…GPU6-6●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ）、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●チューブ外径…6mm●梱包サイズ:90×90×15●梱包重量15.5g

商品コード：

4518340175419

型番…GPU8-8●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ）、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●チューブ外径…8mm●梱包サイズ:90×90×15●梱包重量20g

商品コード：

4518340175730

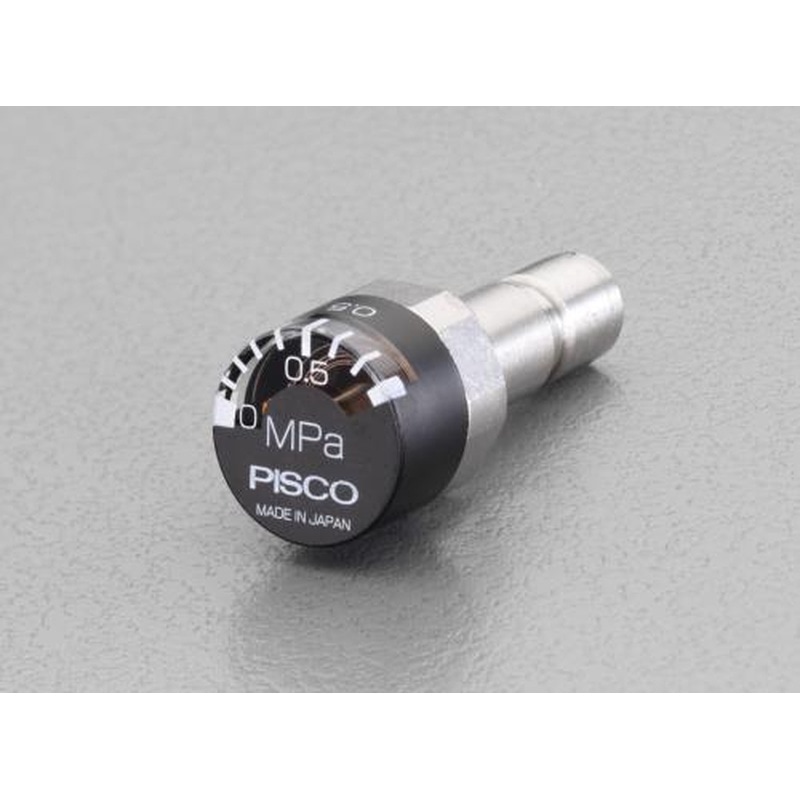

型番…GPJ4●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ)、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●チューブ外径…4mm●梱包サイズ:90×90×15●梱包重量8g

商品コード：

4518340175747

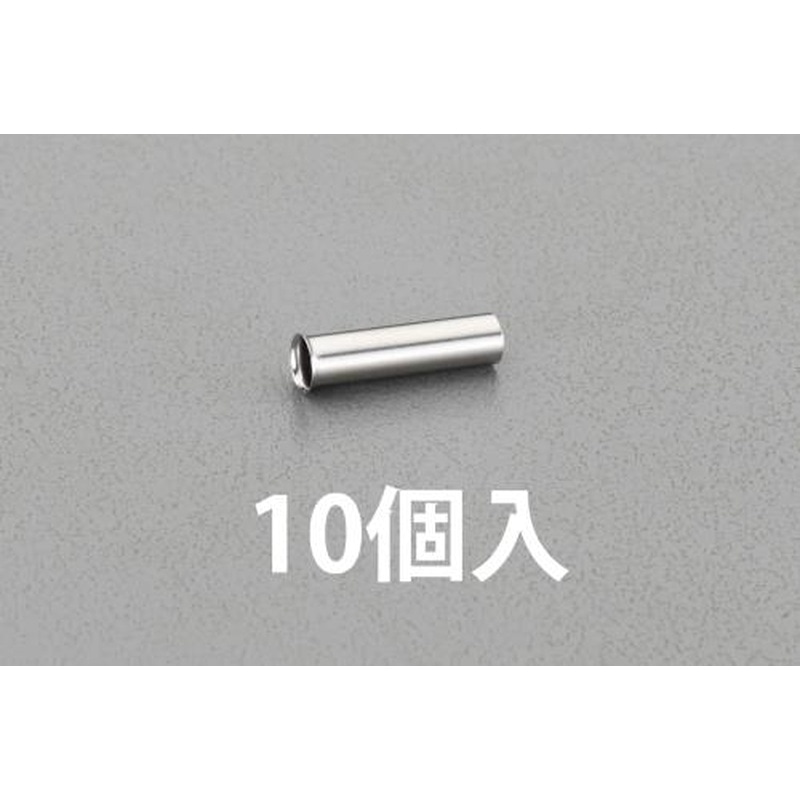

型番…WR1210●適用チューブサイズ（内径×外径）…10×12mm●材質…SUS304●入数…10個●チューブフィッティングに水を流す場合、必ずご使用下さい。●チューブの内側から収縮を防止●極端に柔らかいチューブでも接続部に差込むことで使用可能●梱包サイズ:90×90×11●梱包重量8g

商品コード：

4518340175754

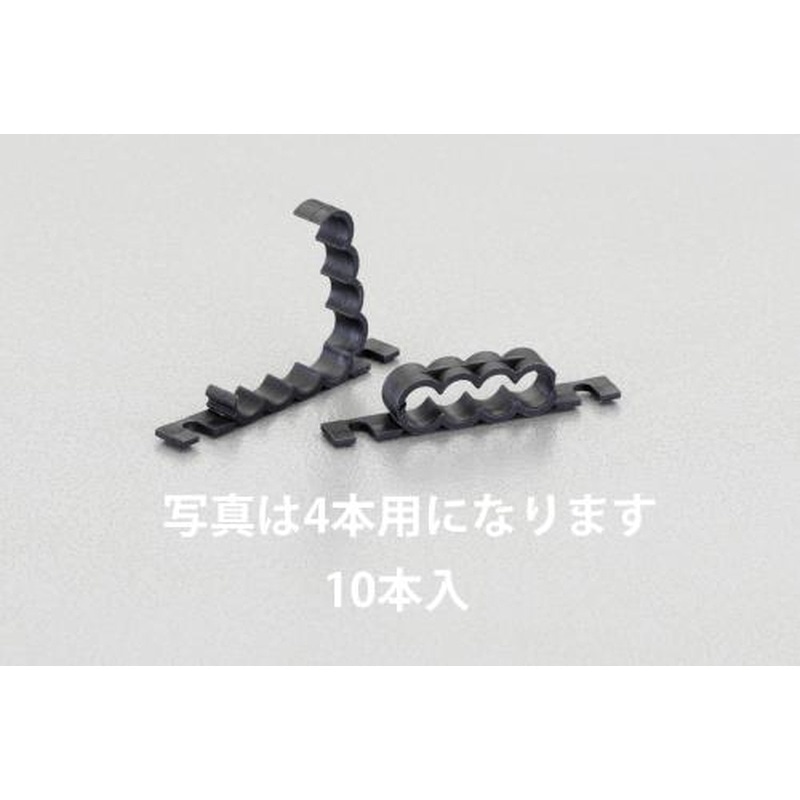

型番…TB8-2●適用チューブ外径…8mm●結束本数…2本●材質…PP（ポリプロピレン）●入数…10個●複数のチューブを挟み込むだけで簡単に、しかも綺麗に結束。●結束バンド固定用の穴付き●梱包サイズ:73×110×88●梱包重量32g

商品コード：

4518340175815

型番…BVC20-0802●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…18.5m㎡●チューブ外径…8mm●ねじサイズ…R1/4”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量57g

商品コード：

4518340176140

型番…BVC20-0803●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…18.5m㎡●チューブ外径…8mm●ねじサイズ…R3/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量66g

商品コード：

4518340176157

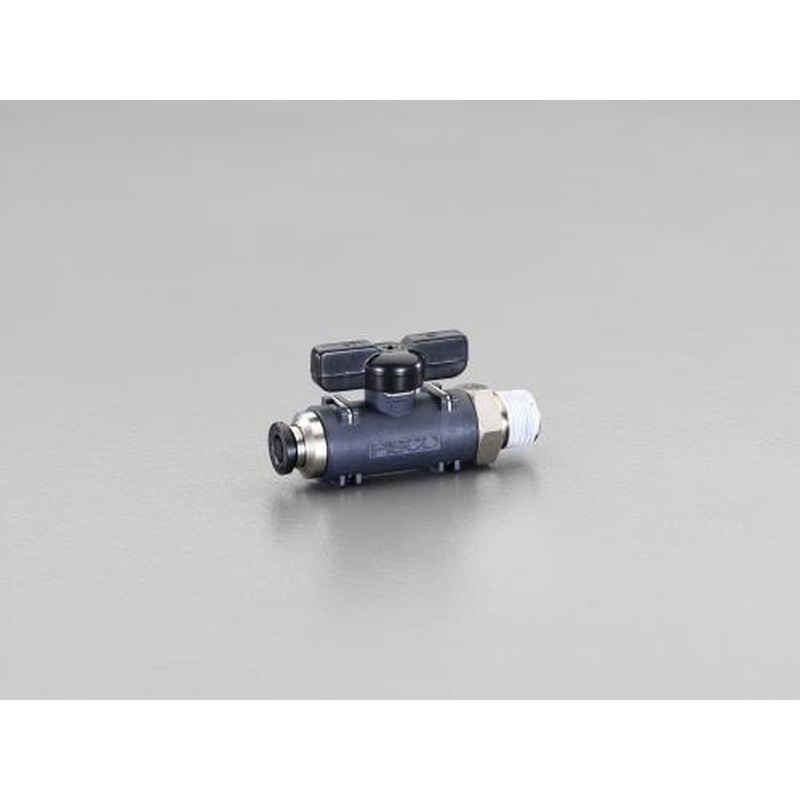

型番…BVC60-1002●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…35.5m㎡●チューブ外径…10mm●ねじサイズ…R1/4”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×24●梱包重量131g

商品コード：

4518340176324

型番…BVC60-1003●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…36m㎡●チューブ外径…10mm●ねじサイズ…R3/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×24●梱包重量134g

商品コード：

4518340176348

型番…BVC60-1004●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…36m㎡●チューブ外径…10mm●ねじサイズ…R1/2”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×24●梱包重量150g

商品コード：

4518340176584

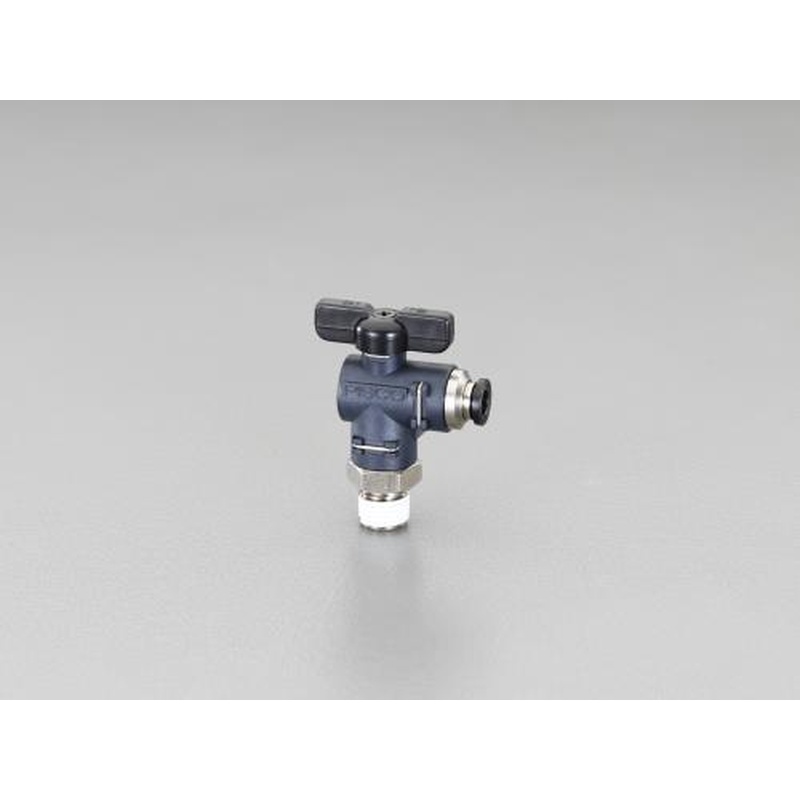

型番…BVLC20-0601●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…6mm●ねじサイズ…R1/8”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量57g

商品コード：

4518340176690

型番…BVLC20-0602●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…6mm●ねじサイズ…R1/4”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量60g

商品コード：

4518340177222

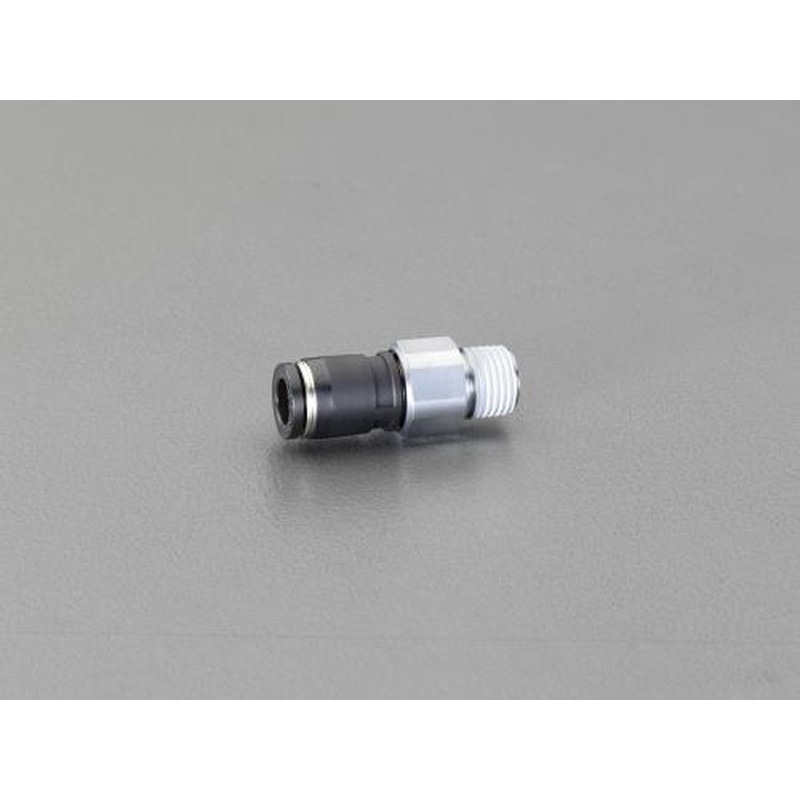

型番…RC6-02●機器の揺動部、回転部に配管可能なワンタッチ継手●形状…ストレート●材質…金属部：黄銅（クロムメッキ）、樹脂部：PBT●使用流体…空気●最高使用圧力…1MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…6mm●取付ねじ…R1/4”●梱包サイズ:90×90×14●梱包重量23g

商品コード：

4518340208254

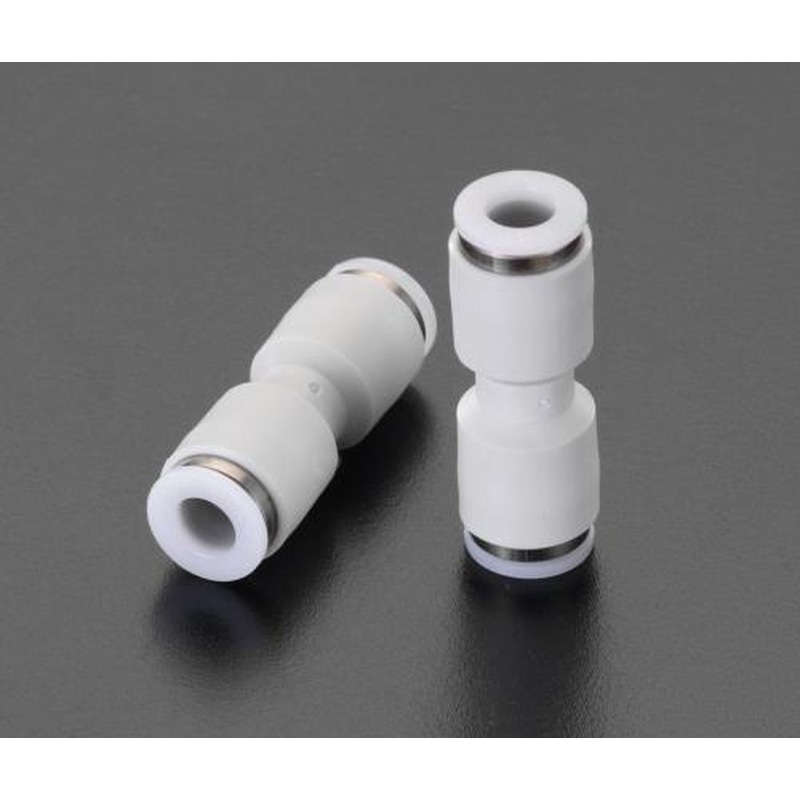

型番…ZS-060●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…6mm●入数…2個●梱包サイズ:75×13×52●梱包重量14g

商品コード：

4518340422407

型番…ZS-080●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…8mm●入数…2個●梱包サイズ:115×14×50●梱包重量17g

商品コード：

4518340422414

型番…ZF-060●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…6mm●入数…2個●梱包サイズ:120×13×50●梱包重量16g

商品コード：

4518340422421

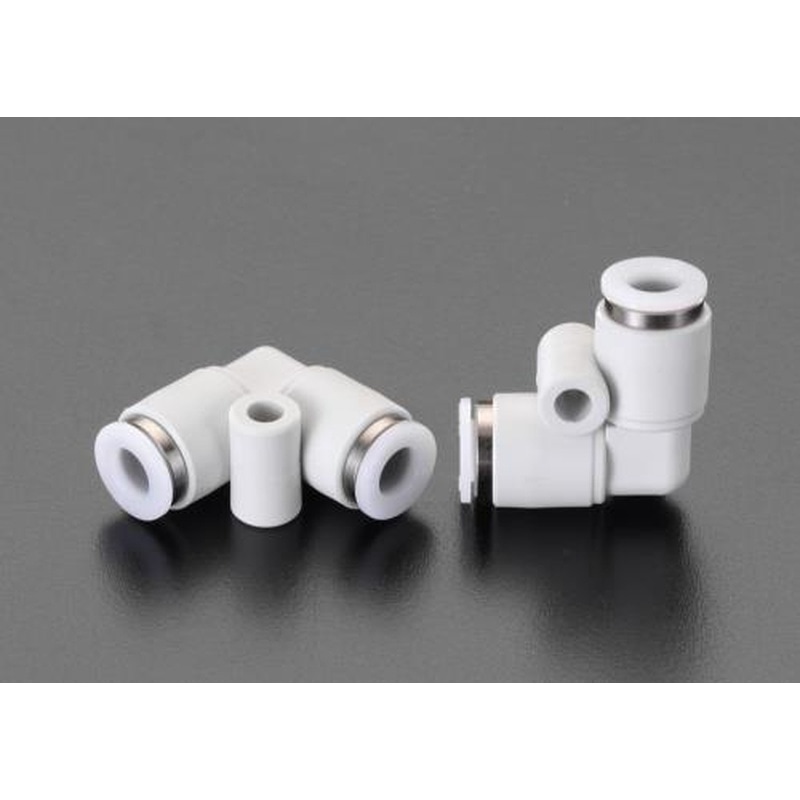

型番…ZF-080●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…8mm●入数…2個●梱包サイズ:100×15×50●梱包重量21g

商品コード：

4518340422438

型番…ZE-102●材質…真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…10mm●取付ねじ…Rc（PT）1/4”●梱包サイズ:110×23×50●梱包重量70g

商品コード：

4518340881389

型番…ZE-103●材質…真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…10mm●取付ねじ…Rc（PT）3/8”●梱包サイズ:110×23×50●梱包重量64g

商品コード：

4518340881396

型番…ZE-123●材質…真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…12mm●取付ねじ…Rc（PT）3/8”●梱包サイズ:115×25×50●梱包重量84g

商品コード：

4518340881402

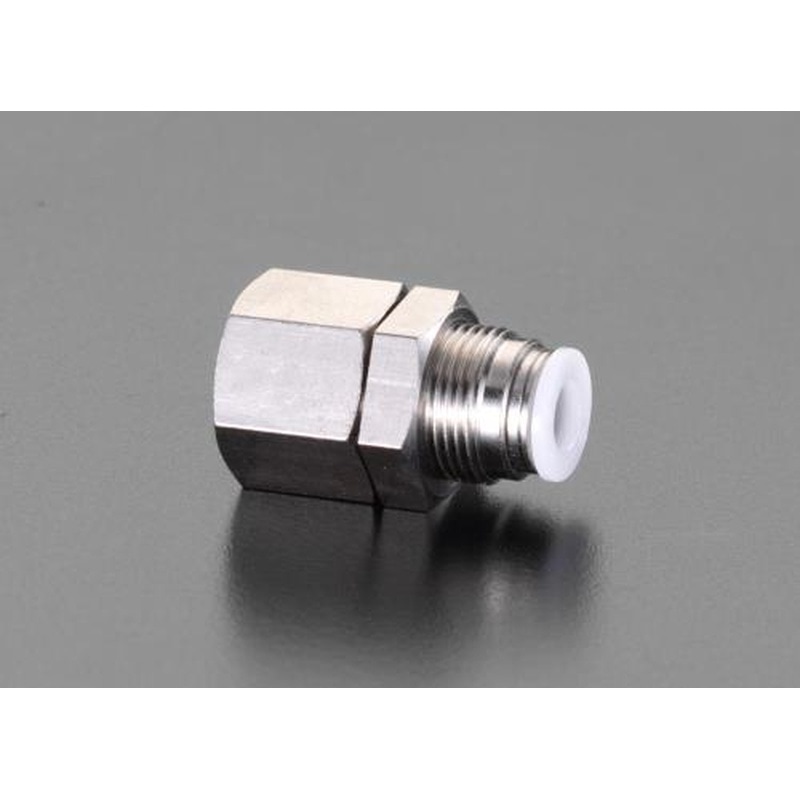

型番…ZE-124●材質…真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…12mm●取付ねじ…Rc（PT）1/2”●梱包サイズ:110×26×50●梱包重量78g

商品コード：

4518340881419

型番…SCZ-041-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…4mm●取付ねじ…R（PT）1/8”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:60×15×80●梱包重量21g

商品コード：

4518340881426

型番…SCZ-061-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…6mm●取付ねじ…R（PT）1/8”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:65×15×90●梱包重量22g

商品コード：

4518340881433

型番…SCZ-062-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…6mm●取付ねじ…R（PT）1/4”●重量…41g●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:70×18×100●梱包重量41g

商品コード：

4518340881440

型番…SCZ-063-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…6mm●取付ねじ…R（PT）3/8”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:59×99×24●梱包重量64g

商品コード：

4518340881457

型番…SCZ-082-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…8mm●取付ねじ…R（PT）1/4”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:70×19×105●梱包重量41g

商品コード：

4518340881464

型番…SCZ-083-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…8mm●取付ねじ…R（PT）3/8”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:80×22×120●梱包重量65g

商品コード：

4518340881471

型番…SCZ-102-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…10mm●取付ねじ…R（PT）1/4”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:90×18×70●梱包重量44g

商品コード：

4518340881488

型番…SCZ-103-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…10mm●取付ねじ…R（PT）3/8”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:80×23×120●梱包重量67g

商品コード：

4518340881495

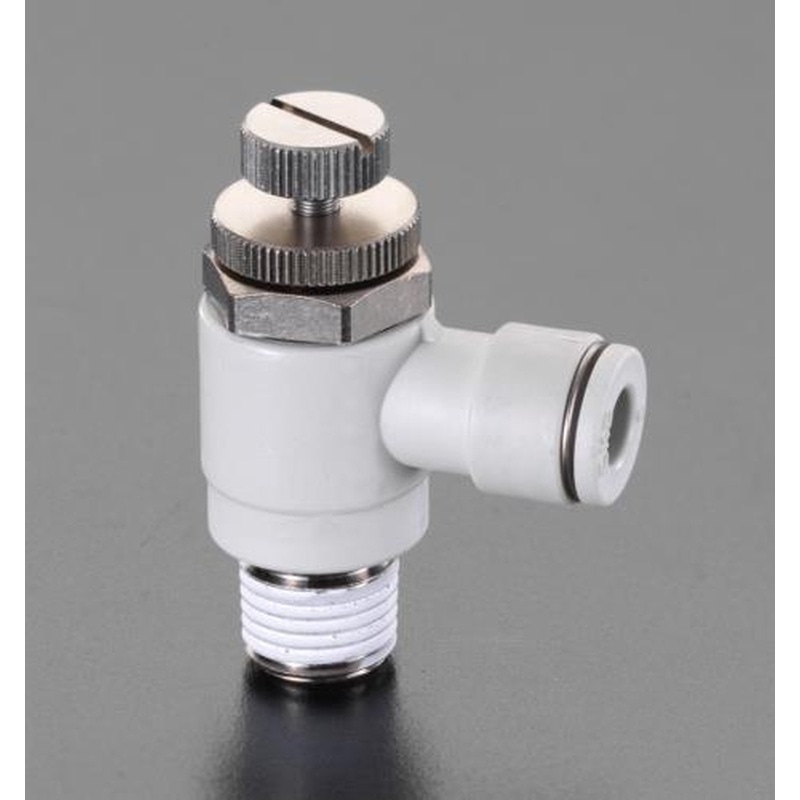

型番…SCZ-104-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…10mm●取付ねじ…R（PT）1/2”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:80×28×120●梱包重量113g

商品コード：

4518340881501

型番…SCZ-123-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…12mm●取付ねじ…R（PT）3/8”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:85×25×120●梱包重量70g

商品コード：

4518340881518

型番…SCZ-124-W●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0.05～0.99MPa(0.5～9.9kgf/c㎡)●使用温度…－10～60℃●チューブ外径…12mm●取付ねじ…R（PT）1/2”●工具不要のワンタッチ継手。軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。●流量調整範囲が大きく微調整が容易です。●配管方向取り出し自在●ストップ機構付●梱包サイズ:85×27×120●梱包重量114g

商品コード：

4518340881525

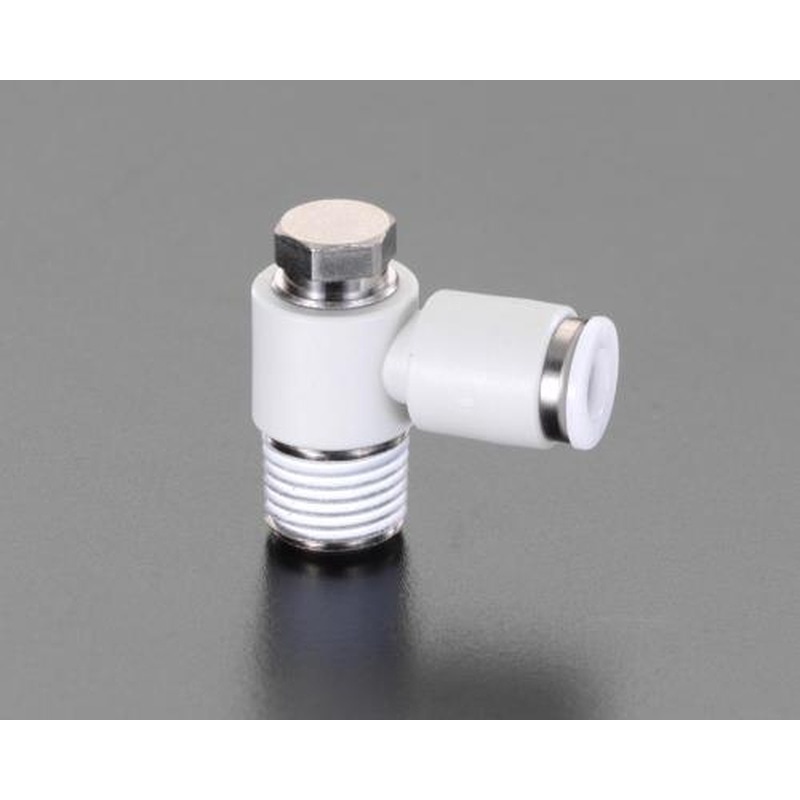

型番…ZL-041-R●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…4mm●取付ねじ…R（PT）1/8”●梱包サイズ:70×13×50●梱包重量13g

商品コード：

4518340881532

型番…ZL-061-R●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…6mm●取付ねじ…R（PT）1/8”●梱包サイズ:80×13×50●梱包重量15g

商品コード：

4518340881556
