樹脂チューブ＆継手

●適用ﾁｭｰﾌﾞ外径6mm・1/4ｲﾝﾁ　【特長】●ボディの外側をテーパー形状にしたテーパー収縮シール方式の構造で、ボディにチューブを差し込みナットを締め付けるだけで高いシール性を保持します。●特殊治具を使用しない為、施工が簡単●インチとミリが共用で、選択しやすい。【仕様】●品番：30-6UT-C●Tチューブ外径(mm)：6 (1/4インチ)●適用チューブ：PFA、PTFEのフッ素樹脂チューブ●寸法(mm)：A38×B19×C14×D10×E4×F12×W10●材質：・ボディ…圧縮及び押し出し成形によるフッ素樹脂（PTFE）・ナット…-C（標準品）ECTFEフッ素樹脂の射出一体成形品●最高使用温度(℃)：＋100（標準品ECTFEナット）

商品コード：

2503600015590

●適用ﾁｭｰﾌﾞ外径8mm・5/16ｲﾝﾁ　【特長】●ボディの外側をテーパー形状にしたテーパー収縮シール方式の構造で、ボディにチューブを差し込みナットを締め付けるだけで高いシール性を保持します。●特殊治具を使用しない為、施工が簡単●インチとミリが共用で、選択しやすい。【仕様】●品番：30-8UT-C●Tチューブ外径(mm)：8 (5/16インチ)●適用チューブ：PFA、PTFEのフッ素樹脂チューブ●寸法(mm)：A50×B25×C18×D12×E6×F17×W14●材質：・ボディ…圧縮及び押し出し成形によるフッ素樹脂（PTFE）・ナット…-C（標準品）ECTFEフッ素樹脂の射出一体成形品●最高使用温度(℃)：＋100（標準品ECTFEナット）

商品コード：

2503600015606

●適用ﾁｭｰﾌﾞ外径6mm・1/4ｲﾝﾁ　【特長】●ボディの外側をテーパー形状にしたテーパー収縮シール方式の構造で、ボディにチューブを差し込みナットを締め付けるだけで高いシール性を保持します。●特殊治具を使用しない為、施工が簡単●インチとミリが共用で、選択しやすい。●最高使用温度(℃)：＋100（標準品ECTFEナット）【仕様】●品番：30-6CP-C●Tチューブ外径(mm)：6 (1/4インチ)●適用チューブ：PFA、PTFEのフッ素樹脂チューブ●寸法(mm)：A21×C14×D10×F12×W10●材質：・ボディ…圧縮及び押し出し成形によるフッ素樹脂（PTFE）・ナット…-C（標準品）ECTFEフッ素樹脂の射出一体成形品

商品コード：

2503600015613

【仕様】●使用温度(℃)：－10～＋110●常温圧力(Mpa)：0.7●サイズ：15A、1/2Rc

商品コード：

2503600015620

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：20A、3/4Rc

商品コード：

2503600015637

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：15A、1/2Rc

商品コード：

2503600015644

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：20A、3/4Rc

商品コード：

2503600015651

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：15A、1/2Rc

商品コード：

2503600015668

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：15A、1/2Rc

商品コード：

2503600015675

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：20A、3/4Rc

商品コード：

2503600015682

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：25A、1Rc

商品コード：

2503600015699

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：3/8R、1/2Rc

商品コード：

2503600015705

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：3/4R、1/2Rc

商品コード：

2503600015712

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：1R、3/4Rc

商品コード：

2503600015729

【仕様】●使用温度(℃)：－10～＋110●常温圧力(MPa)：0.7●サイズ：15A、1/2Rc

商品コード：

2503600015736

【特長】●タンク上面管座及び側面に取り付けます。●ノズル及び2枚のナット、2枚のパッキンから構成されています。【仕様】●品番：25A●寸法(mm)：・A：73・C：45・D(φ)：46・E：12・F：6・J：12・K：78・L：63●本体材質：ポリエチレン●パッキン材質：ＥＰＤＭ

商品コード：

2503600016191

【特長】●タンク上面管座及び側面に取り付けます。●ノズル及び2枚のナット、2枚のパッキンから構成されています。【仕様】●品番：20A●寸法(mm)：・A：69・C：35・D(φ)：38・E：10・F：6・J：10・K：74・L：51●本体材質：ポリエチレン●パッキン材質：ＥＰＤＭ

商品コード：

2503600016207

【特長】●タンク上面管座及び側面に取り付けます。●ノズル及び2枚のナット、2枚のパッキンから構成されています。【仕様】●品番：15A●寸法(mm)：・A：56・C：30・D(φ)：32・E：7・F：6・J：7・K：61・L：43●本体材質：ポリエチレン●パッキン材質：ＥＰＤＭ

商品コード：

2503600016214

型番…TB12-2●適用チューブ外径…12mm●結束本数…2本●材質…PP（ポリプロピレン）●入数…10個●複数のチューブを挟み込むだけで簡単に、しかも綺麗に結束。●結束バンド固定用の穴付き●梱包サイズ:73×110×88●梱包重量38g

商品コード：

4518340067417

サイズ：

●適用チューブ外径…12mm

型番…TB12-4●適用チューブ外径…12mm●結束本数…4本●材質…PP（ポリプロピレン）●入数…10個●複数のチューブを挟み込むだけで簡単に、しかも綺麗に結束。●結束バンド固定用の穴付き●梱包サイズ:73×110×88●梱包重量30g

商品コード：

4518340067585

サイズ：

●適用チューブ外径…12mm

型番…BVU6-6●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●チューブ外径…6mm●備考…レバーに目盛り付。簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量13g

商品コード：

4518340067592

サイズ：

●チューブ外径…6mm

型番…BVC01-4●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●有効断面積…3.8m㎡●ねじサイズ…R1/8”●チューブ外径…4mm●レバーに目盛り付。簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量15g

商品コード：

4518340067806

サイズ：

●チューブ外径…4mm

型番…BVC01-6●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●有効断面積…10.5m㎡●ねじサイズ…R1/8”●チューブ外径…6mm●レバーに目盛り付。簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量15g

商品コード：

4518340068285

サイズ：

●チューブ外径…6mm

型番…BVLC01-4●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●有効断面積…4m㎡●ねじサイズ…R1/8”●チューブ外径…4mm●レバーに目盛り付。簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量21g

商品コード：

4518340068292

サイズ：

●チューブ外径…4mm

型番…BVLC01-6●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●有効断面積…8m㎡●ねじサイズ…R1/8”●チューブ外径…6mm●レバーに目盛り付。簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量21g

商品コード：

4518340068308

サイズ：

●チューブ外径…6mm

型番…CPP20-12B●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…12mm●カラー…黒●ワンタッチ継手付ストレートタイプ●梱包サイズ:90×90×20●梱包重量14g

商品コード：

4518340126756

型番…CPP20-6SB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…6mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧放出時に発生する音と衝撃を減少させるサイレンサー内蔵タイプ●梱包サイズ:90×90×16●梱包重量7g

商品コード：

4518340126763

型番…CPP20-8SB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…8mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧放出時に発生する音と衝撃を減少させるサイレンサー内蔵タイプ●梱包サイズ:90×90×16●梱包重量7g

商品コード：

4518340127814

型番…CPP20-10SB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…10mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧放出時に発生する音と衝撃を減少させるサイレンサー内蔵タイプ●梱包サイズ:90×90×20●梱包重量13g

商品コード：

4518340127876

型番…CPP20-12SB●使用流体…空気●材質…PBT（ガラス入り）●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…12mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧放出時に発生する音と衝撃を減少させるサイレンサー内蔵タイプ●梱包サイズ:90×90×20●梱包重量14g

商品コード：

4518340128200

型番…CPP20-6CB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…6mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧を流さないチェック弁内蔵タイプ●梱包サイズ:90×90×16●梱包重量7g

商品コード：

4518340128408

型番…CPP20-8CB●材質…PBT（ガラス入り）●使用流体…空気●最高使用圧力…0.9MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…8mm●カラー…黒●20型ワンタッチ継手付ストレート●残圧を流さないチェック弁内蔵タイプ●梱包サイズ:90×90×16●梱包重量7g

商品コード：

4518340130135

型番…BVLC4-01●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●有効断面積…4m㎡●ねじサイズ…R1/8”●チューブ外径…4mm●レバーに目盛り付。●簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量21g

商品コード：

4518340155213

型番…BVLC6-01●材質…本体樹脂部：PBT、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.7MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●有効断面積…8m㎡●ねじサイズ…R1/8”●チューブ外径…6mm●レバーに目盛り付。●簡単な流量調整が可能●梱包サイズ:90×90×12.5●梱包重量21g

商品コード：

4518340155220

型番…SFU3-1010●材質…樹脂●使用流体…空気●最高使用圧力…1.0MPa（20℃時）●耐圧力…1.5MPa●濾過精度…10μm●使用温度範囲…0～50℃（凍結なきこと）●チューブ外径…10mm●フィルタサイズ(濾過面積)…12.7c㎡●梱包サイズ:90×90×39.5●梱包重量39g

商品コード：

4518340161153

型番…VFE025B01●交換用フィルタエレメント●仕様…4.7c㎡用●入数…10個入り●使用温度範囲…0～50℃（凍結なきこと）●梱包サイズ:90×90×10●梱包重量5g

商品コード：

4518340161207

型番…SFE2●交換用フィルタエレメント●仕様…7.5c㎡用●入数…10個入り●使用温度範囲…0～50℃（凍結なきこと）●梱包サイズ:90×90×16●梱包重量5g

商品コード：

4518340161269

型番…SFE3●交換用フィルタエレメント●仕様…12.7c㎡用●入数…10個入り●使用温度範囲…0～50℃（凍結なきこと）●梱包サイズ:90×90×16●梱包重量5g

商品コード：

4518340161306

型番…GPC15-M5●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ）、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●取付ねじ…M5×0.8●梱包サイズ:90×90×24●梱包重量6g

商品コード：

4518340161313

型番…GPC15-01●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ）、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●取付ねじ…R1/8”●梱包サイズ:90×90×21●梱包重量8g

商品コード：

4518340161344

型番…BVLC20-0602●材質…本体樹脂部：PPS、金属部：黄銅（無電解ニッケルメッキ）●使用圧力範囲…0～0.9MPa●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気、水（条件有）●有効断面積…20m㎡●チューブ外径…6mm●ねじサイズ…R1/4”●使用流体が水の場合…1.サージ圧力最高使用圧力以下に抑えてご使用ください。2.一般水道水は使用可能。3.インサートリングを必ずご使用ください。●梱包サイズ:90×90×17●梱包重量60g

商品コード：

4518340177222

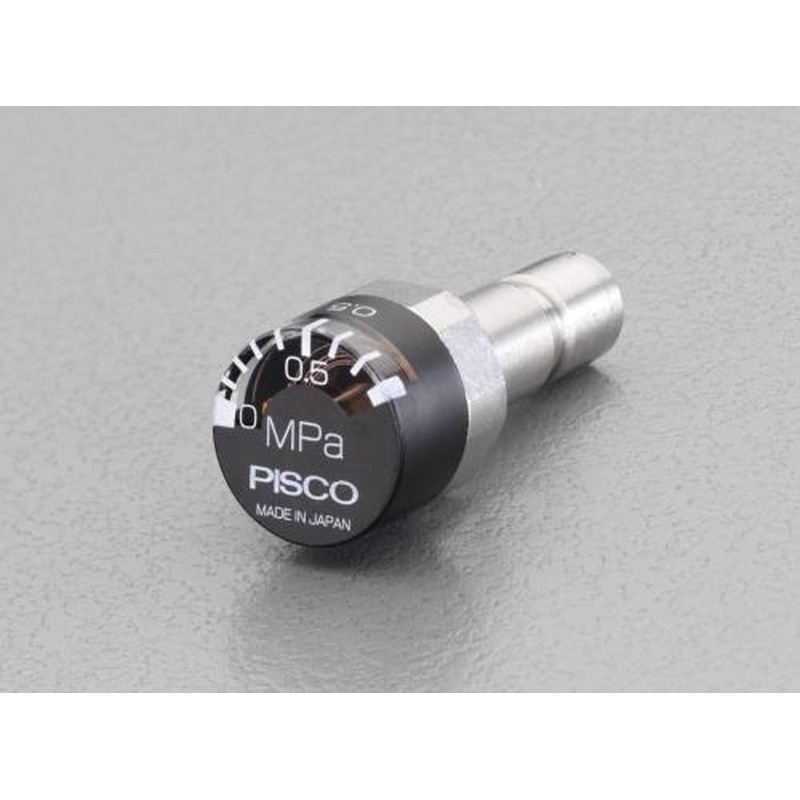

型番…GPJ6●表示圧力範囲…0～0.8MPa●使用温度範囲…0～60℃（凍結なきこと）●材質…金属部：黄銅（無電解ニッケルメッキ)、樹脂部：PBT●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●チューブ外径…6mm●梱包サイズ:90×90×15●梱包重量9.5g

商品コード：

4518340184350

型番…GPJ8●表示圧力範囲…0～0.8MPa●材質…金属部：黄銅（無電解ニッケルメッキ)、樹脂部：PBT●使用温度範囲…0～60℃（凍結なきこと）●使用流体…空気●目盛角度…150゜●精度…±5％（フルスケール）●チューブ外径…8mm●梱包サイズ:90×90×15●梱包重量12.5g

商品コード：

4518340184367

型番…RC6-02●機器の揺動部、回転部に配管可能なワンタッチ継手●形状…ストレート●材質…金属部：黄銅（クロムメッキ）、樹脂部：PBT●使用流体…空気●最高使用圧力…1MPa●使用温度…0～60℃（凍結なきこと）●チューブ外径…6mm●取付ねじ…R1/4”●梱包サイズ:90×90×14●梱包重量23g

商品コード：

4518340208254

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…8mm●梱包サイズ:140×215×29●梱包重量45g

商品コード：

4518340612136

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…10mm●梱包サイズ:140×215×29●梱包重量46g

商品コード：

4518340612143

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…12mm●梱包サイズ:140×215×29●梱包重量53g

商品コード：

4518340612167

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…8mm●梱包サイズ:140×215×68●梱包重量48g

商品コード：

4518340612198

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…10mm●梱包サイズ:140×215×68●梱包重量49g

商品コード：

4518340612204

●材質…パイプ：PP（ポリプロピレン）、開閉栓：PE（ポリエチレン）●使用流体…液体●外径…12mm●梱包サイズ:140×215×68●梱包重量55g

商品コード：

4518340612211
