樹脂チューブ＆継手

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G1/8”●チューブ外径…1/4”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:55×33×15●梱包重量28g

商品コード：

4550061569993

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G1/4”●チューブ外径…3/8”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:61×40×20●梱包重量52g

商品コード：

4550061570036

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G3/8”●チューブ外径…3/8”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:56×41×48●梱包重量68g

商品コード：

4550061570043

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G1/2”●チューブ外径…3/8”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:81×48×30●梱包重量96g

商品コード：

4550061570050

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…4×2●全長…10m●常用圧力…3.3MPa●使用圧力(25℃時)●梱包サイズ:287×293×49●梱包重量198g

商品コード：

4550061570258

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…4×2●全長…5m●常用圧力…3.3MPa●使用圧力(25℃時)●梱包サイズ:312×278×75●梱包重量102g

商品コード：

4550061570265

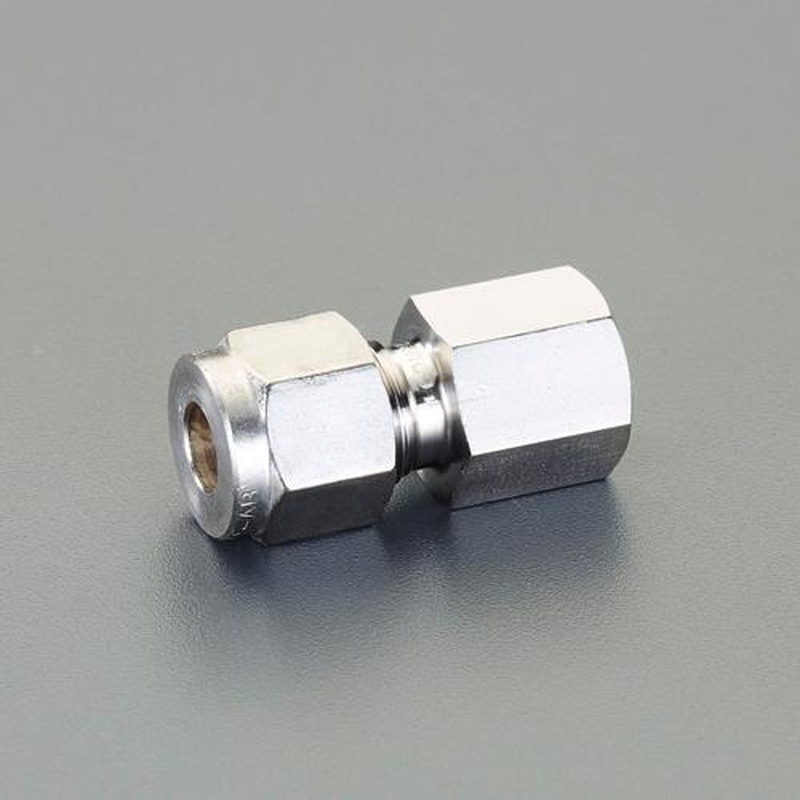

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G1/4”●チューブ外径…1/2”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:60×39×31●梱包重量80g

商品コード：

4550061571118

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G3/8”●チューブ外径…1/2”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:82×43×27●梱包重量84g

商品コード：

4550061571125

●材質…ボデー：SUS316フロントフェルール：SUS316バックフェルール：SUS316●使用流体…水・油・ガス・化学薬品●使用温度…-196～360℃●ねじサイズ…G1/2”●チューブ外径…1/2”●カップルロック●使用圧力はチューブの厚みにより異なります。●使用圧力…厚み0.71mm：73.00MPa厚み0.89mm：92.81MPa厚み1.00mm：104.15MPa●梱包サイズ:68×56×34●梱包重量108g

商品コード：

4550061571132

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…4×3●全長…5m●常用圧力…1.1MPa●使用圧力(25℃時)●梱包サイズ:284×277×56●梱包重量70g

商品コード：

4550061571330

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…4×3●全長…2m●常用圧力…1.1MPa●使用圧力(25℃時)●梱包サイズ:296×323×69●梱包重量30g

商品コード：

4550061571347

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…5×4●全長…10m●常用圧力…0.8MPa●使用圧力(25℃時)●梱包サイズ:365×355×35●梱包重量172g

商品コード：

4550061571354

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…5×4●全長…5m●常用圧力…0.8MPa●使用圧力(25℃時)●梱包サイズ:289×280×53●梱包重量90g

商品コード：

4550061571361

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…4×2●全長…2m●常用圧力…3.3MPa●使用圧力(25℃時)●梱包サイズ:287×297×75●梱包重量46g

商品コード：

4550061571378

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…4×3●全長…10m●常用圧力…1.1MPa●使用圧力(25℃時)●梱包サイズ:340×374×36●梱包重量136g

商品コード：

4550061571385

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…6×4●全長…5m●常用圧力…1.6MPa●使用圧力(25℃時)●梱包サイズ:284×294×49●梱包重量180g

商品コード：

4550061572443

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…6×4●全長…2m●常用圧力…1.6MPa●使用圧力(25℃時)●梱包サイズ:334×349×40●梱包重量76g

商品コード：

4550061572450

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…6×5●全長…10m●常用圧力…0.7MPa●使用圧力(25℃時)●梱包サイズ:350×360×33●梱包重量210g

商品コード：

4550061572467

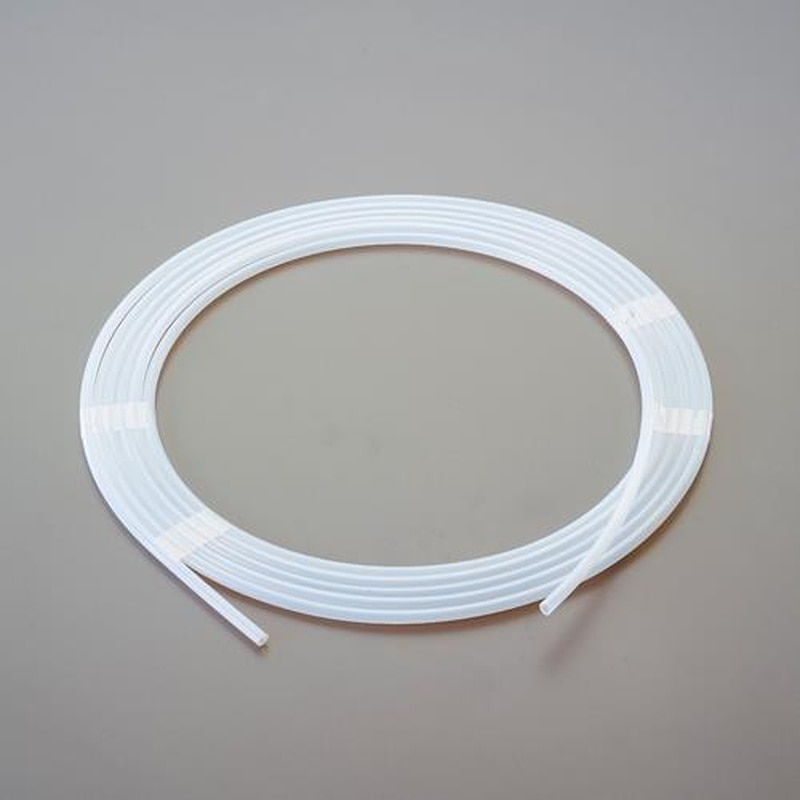

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…6×5●全長…5m●常用圧力…0.7MPa●使用圧力(25℃時)●梱包サイズ:317×330×68●梱包重量106g

商品コード：

4550061572474

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…6×5●全長…2m●常用圧力…0.7MPa●使用圧力(25℃時)●梱包サイズ:326×326×36●梱包重量48g

商品コード：

4550061572481

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…5×4●全長…2m●常用圧力…0.8MPa●使用圧力(25℃時)●梱包サイズ:303×330×45●梱包重量40g

商品コード：

4550061572498

●材質…PTFE●使用温度…-80～260℃●カラー…半透明●外径×内径(mm)…6×4●全長…10m●常用圧力…1.6MPa●使用圧力(25℃時)●梱包サイズ:336×335×49●梱包重量338g

商品コード：

4550061572504

型番…AWL-12-3●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…12mm●取付ねじ…R（PT）3/8”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:134×114×49●梱包重量142g

商品コード：

4550061593158

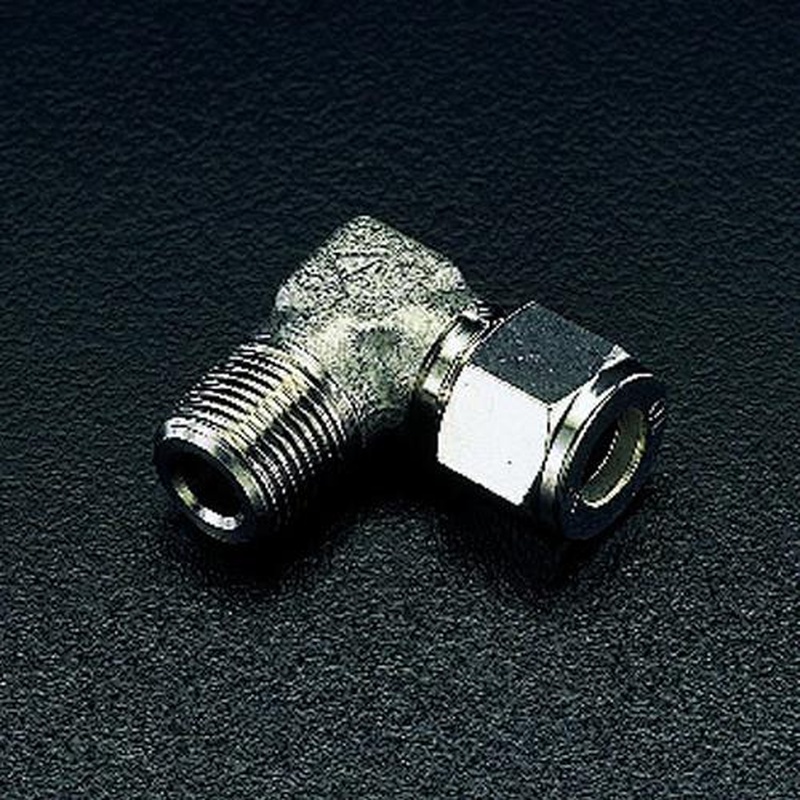

型番…AWL-12-4●材質…SUS316●使用温度…－196～600℃●適用パイプ外径…12mm●取付ねじ…R（PT）1/2”●チューブ使用時は、インサートリングが別途必要となります。●使用圧力はチューブ使用圧力に準拠する。●梱包サイズ:139×120×52●梱包重量160g

商品コード：

4550061593165

型番…SR2-4x2●外径×内径(mm)…4×2●全長…20m●最高使用圧力(MPa)…1.6●材質…難燃エラストマー●使用流体…空気、水●使用温度…空気：-40℃～120℃工業用水：0℃～60℃(凍結不可)●色…黒●RoHS2に適合●難燃材料を用いた単心難燃チューブです。●溶接火花が付着しても燃え続けることはありません。（UL94V-0認定材料を使用）●スポット溶接配管に使用されます。●被覆タイプのスパッタチューブと違い、皮むき作業が不要です。●可塑剤が配合されていないので、チューブの細化及び硬化等のトラブルを防止できます。●梱包サイズ:330×333×76●梱包重量316g

商品コード：

4550061634950

型番…SR2-6x3.8●外径×内径(mm)…6×3.8●全長…20m●最高使用圧力(MPa)…1.4●材質…難燃エラストマー●使用流体…空気、水●使用温度…空気：-40℃～120℃工業用水：0℃～60℃(凍結不可)●色…黒●RoHS2に適合●難燃材料を用いた単心難燃チューブです。●溶接火花が付着しても燃え続けることはありません。（UL94V-0認定材料を使用）●スポット溶接配管に使用されます。●被覆タイプのスパッタチューブと違い、皮むき作業が不要です。●可塑剤が配合されていないので、チューブの細化及び硬化等のトラブルを防止できます。●梱包サイズ:346×378×66●梱包重量558g

商品コード：

4550061634967

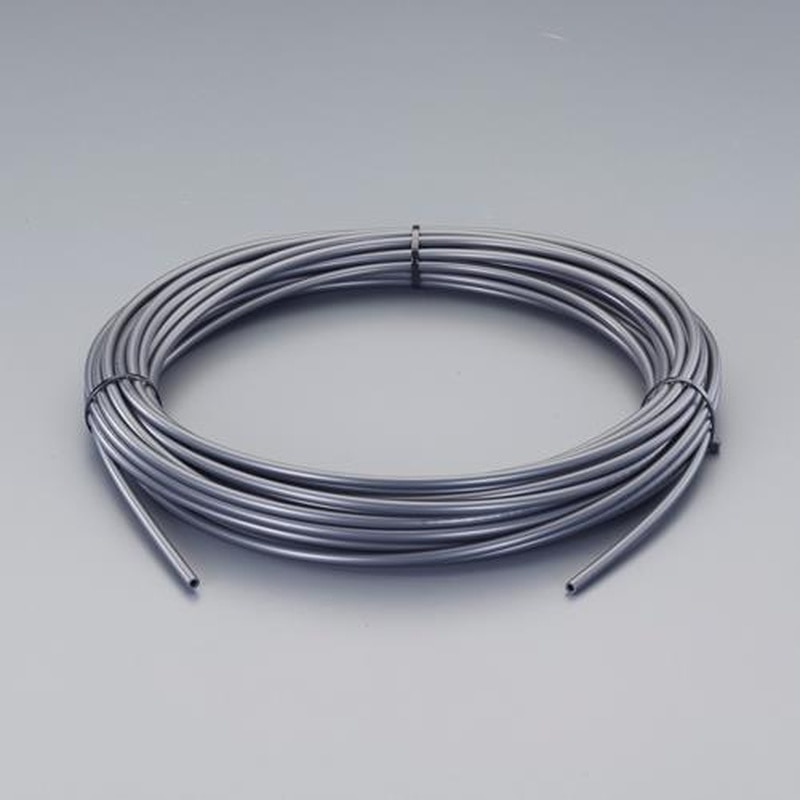

型番…SR2-8x5.5●外径×内径(mm)…8×5.5●全長…20m●最高使用圧力(MPa)…1.1●材質…難燃エラストマー●使用流体…空気、水●使用温度…空気：-40℃～120℃工業用水：0℃～60℃(凍結不可)●色…黒●RoHS2に適合●難燃材料を用いた単心難燃チューブです。●溶接火花が付着しても燃え続けることはありません。（UL94V-0認定材料を使用）●スポット溶接配管に使用されます。●被覆タイプのスパッタチューブと違い、皮むき作業が不要です。●可塑剤が配合されていないので、チューブの細化及び硬化等のトラブルを防止できます。●梱包サイズ:360×420×60●梱包重量820g

商品コード：

4550061634974

型番…SR2-10x7●外径×内径(mm)…10×7●全長…20m●最高使用圧力(MPa)…1.1●材質…難燃エラストマー●使用流体…空気、水●使用温度…空気：-40℃～120℃工業用水：0℃～60℃(凍結不可)●色…黒●RoHS2に適合●難燃材料を用いた単心難燃チューブです。●溶接火花が付着しても燃え続けることはありません。（UL94V-0認定材料を使用）●スポット溶接配管に使用されます。●被覆タイプのスパッタチューブと違い、皮むき作業が不要です。●可塑剤が配合されていないので、チューブの細化及び硬化等のトラブルを防止できます。●梱包サイズ:420×460×80●梱包重量1240g

商品コード：

4550061634981

型番…SR2-12x8.5●外径×内径(mm)…12×8.5●全長…20m●最高使用圧力(MPa)…1.1●材質…難燃エラストマー●使用流体…空気、水●使用温度…空気：-40℃～120℃工業用水：0℃～60℃(凍結不可)●色…黒●RoHS2に適合●難燃材料を用いた単心難燃チューブです。●溶接火花が付着しても燃え続けることはありません。（UL94V-0認定材料を使用）●スポット溶接配管に使用されます。●被覆タイプのスパッタチューブと違い、皮むき作業が不要です。●可塑剤が配合されていないので、チューブの細化及び硬化等のトラブルを防止できます。●梱包サイズ:405×450×85●梱包重量1820g

商品コード：

4550061634998

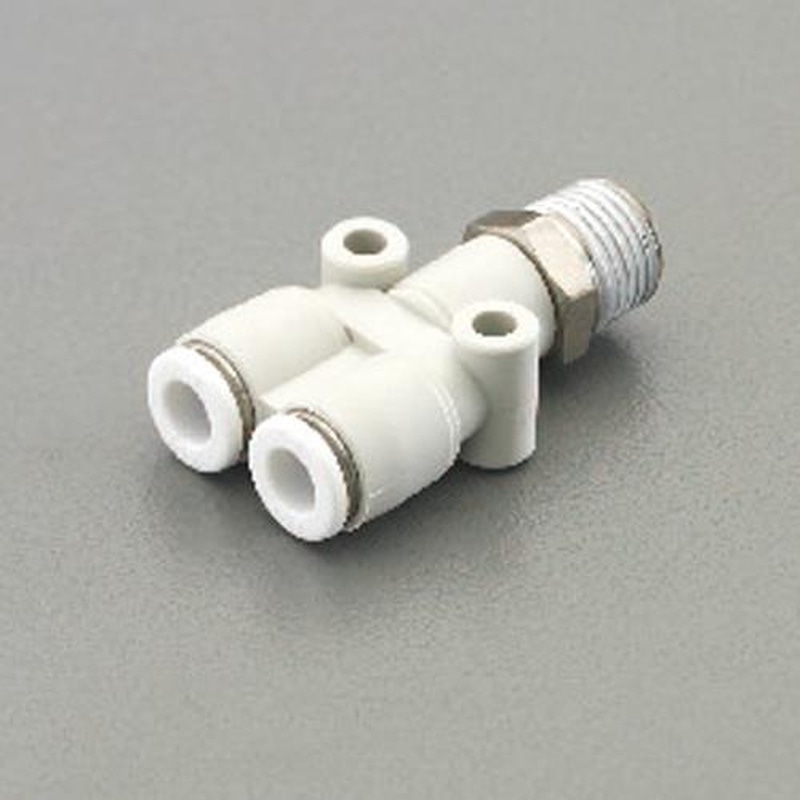

型番…ZY-123-N●チューブ外径…12mm●ねじサイズ…R(PT)3/8”●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…-15～60℃●梱包サイズ:100×44×24●梱包重量60g

商品コード：

4550061635049

型番…ZL-123-R●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…-15～60℃●チューブ外径…12mm●取付ねじ…R（PT）3/8”●梱包サイズ:76×59×25●梱包重量68g

商品コード：

4550061635056

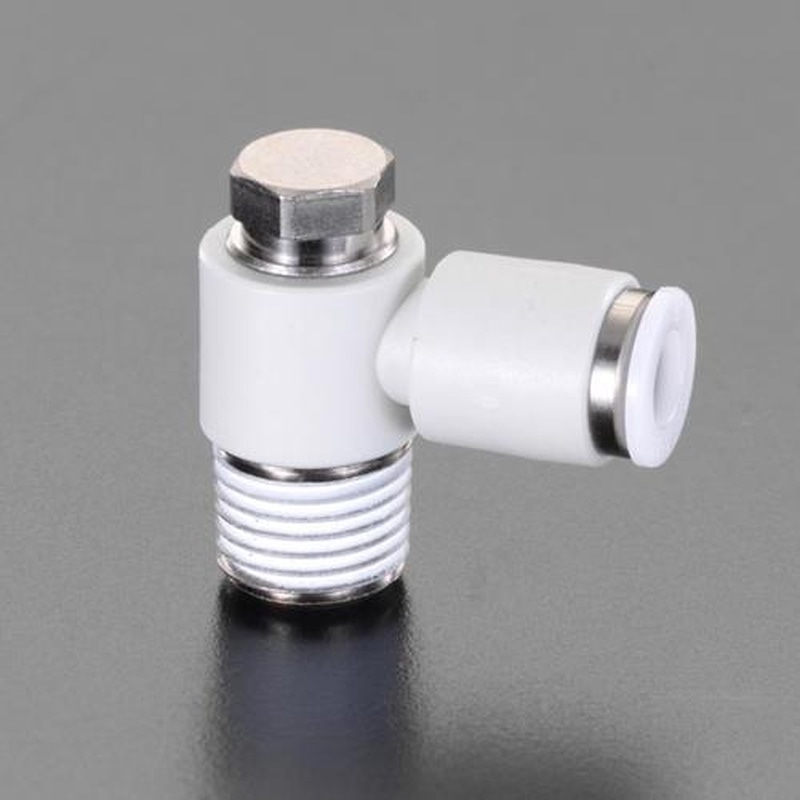

型番…ZL-124-R●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…-15～60℃●チューブ外径…12mm●取付ねじ…R（PT）1/2”●梱包サイズ:85×45×25●梱包重量92g

商品コード：

4550061635063

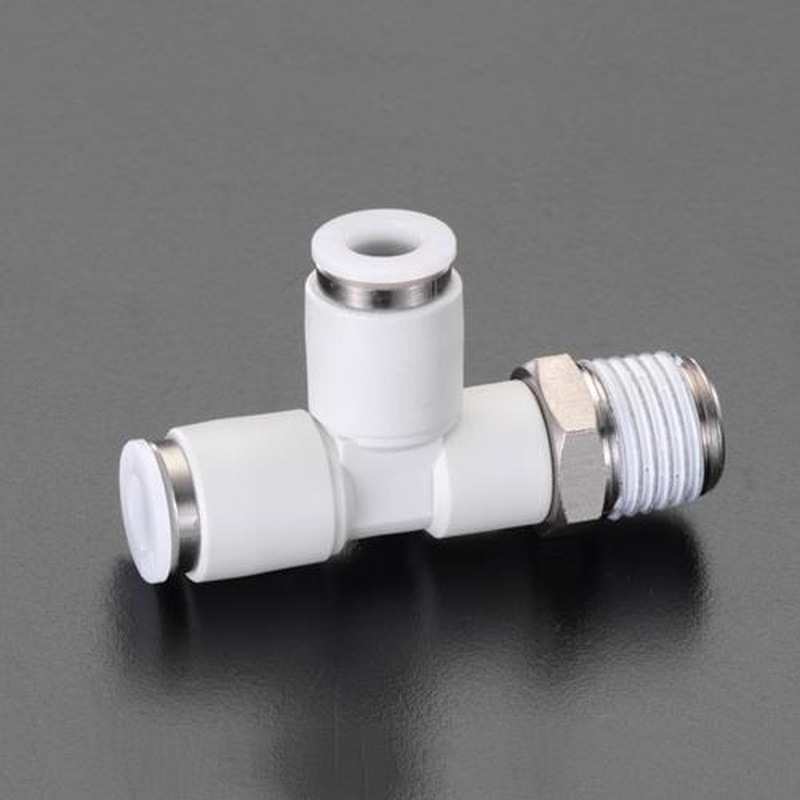

型番…ZD-123●材質…樹脂(PBT)、真鍮●使用流体…空気●使用圧力…0～1MPa(10kgf/c㎡)●使用温度…-15～60℃●チューブ外径…12mm●取付ねじ…R（PT）3/8”●梱包サイズ:82×54×26●梱包重量52g

商品コード：

4550061635094

型番…ZAT-040●チューブ外径…φ4mm●材質…金属部：SUS304、樹脂部：PBT(V-0)●使用圧力…0～1MPa●使用流体…空気･水●使用温度…-15～60℃(凍結なきこと)●最小穴径…φ2.5mm●重量(g)…7.5●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、フッ素チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●ねじ部にテフロン樹脂をコーティング●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●梱包サイズ:64×34×24●梱包重量6g

商品コード：

4550061635100

型番…ZAT-060●チューブ外径…φ6mm●材質…金属部：SUS304、樹脂部：PBT(V-0)●使用圧力…0～1MPa●使用流体…空気･水●使用温度…-15～60℃(凍結なきこと)●最小穴径…φ4mm●重量(g)…11.5●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、フッ素チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●ねじ部にテフロン樹脂をコーティング●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●梱包サイズ:55×35×14●梱包重量10g

商品コード：

4550061635117

型番…ZAT-080●チューブ外径…φ8mm●材質…金属部：SUS304、樹脂部：PBT(V-0)●使用圧力…0～1MPa●使用流体…空気･水●使用温度…-15～60℃(凍結なきこと)●最小穴径…φ6mm●重量(g)…14.5●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、フッ素チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●ねじ部にテフロン樹脂をコーティング●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●梱包サイズ:66×41×16●梱包重量16g

商品コード：

4550061635124

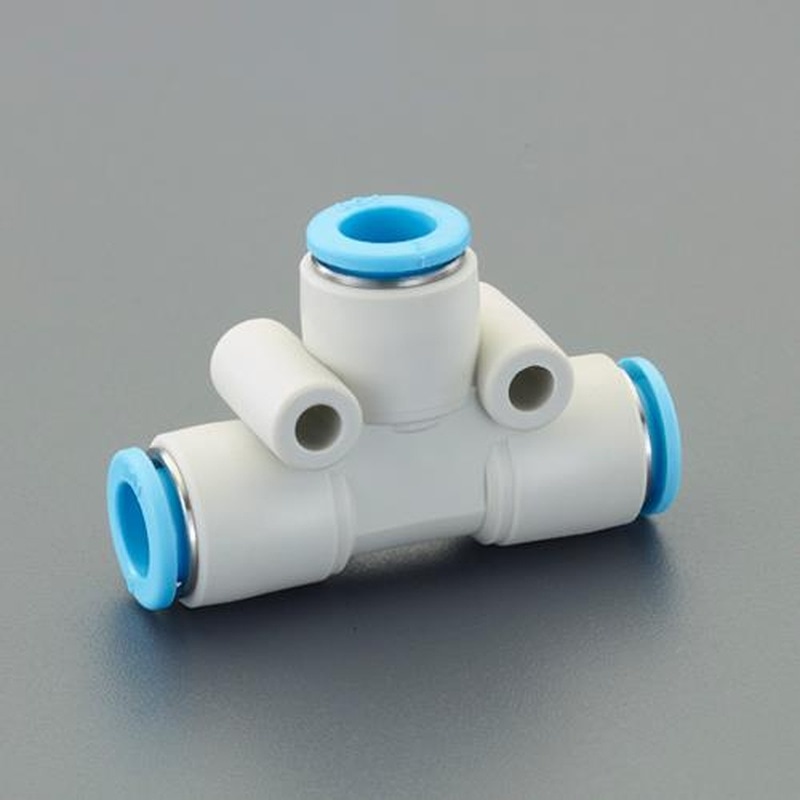

型番…ZAT-100●チューブ外径…φ10mm●材質…金属部：SUS304、樹脂部：PBT(V-0)●使用圧力…0～1MPa●使用流体…空気･水●使用温度…-15～60℃(凍結なきこと)●最小穴径…φ8mm●重量(g)…24●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、フッ素チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●ねじ部にテフロン樹脂をコーティング●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●梱包サイズ:72×39×24●梱包重量32g

商品コード：

4550061635131

型番…ZAT-120●チューブ外径…φ12mm●材質…金属部：SUS304、樹脂部：PBT(V-0)●使用圧力…0～1MPa●使用流体…空気･水●使用温度…-15～60℃(凍結なきこと)●最小穴径…φ10mm●重量(g)…31●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、フッ素チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●ねじ部にテフロン樹脂をコーティング●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●梱包サイズ:61×42×22●梱包重量32g

商品コード：

4550061635148

型番…SC-041-U●チューブ外径…4mm●ねじサイズ…R(PT)1/8”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…23.9●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:56×124×16●梱包重量24g

商品コード：

4550061635155

型番…SC-061-U●チューブ外径…6mm●ねじサイズ…R(PT)1/8”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…25.1●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:60×128×14●梱包重量24g

商品コード：

4550061635162

型番…SC-062-U●チューブ外径…6mm●ねじサイズ…R(PT)1/4”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…51.9●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:70×84×28●梱包重量54g

商品コード：

4550061635179

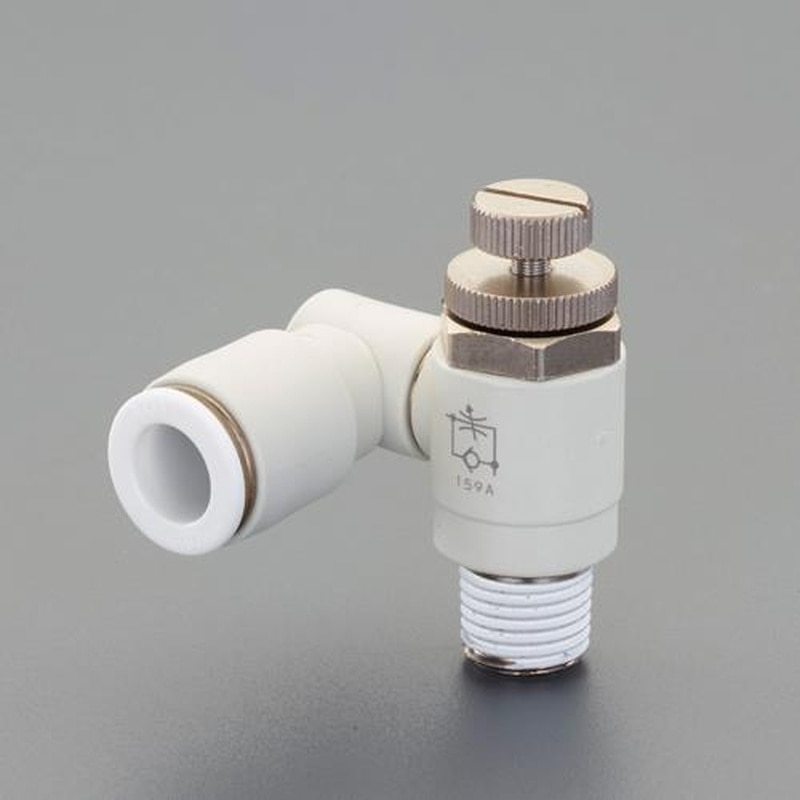

型番…SC-082-U●チューブ外径…8mm●ねじサイズ…R(PT)1/4”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…53.2●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:61×83×25●梱包重量54g

商品コード：

4550061635186

型番…SC-083-U●チューブ外径…8mm●ねじサイズ…R(PT)3/8”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…81.6●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:77×135×25●梱包重量78g

商品コード：

4550061635193

型番…SC-102-U●チューブ外径…10mm●ねじサイズ…R(PT)1/4”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●重量(g)…56.7●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●材質…金属部：C304BD、樹脂部：PBT(V-0)●梱包サイズ:71×81×19●梱包重量58g

商品コード：

4550061635209

型番…SC-103-U●チューブ外径…10mm●ねじサイズ…R(PT)3/8”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…84.1●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:75×92×22●梱包重量80g

商品コード：

4550061635216

型番…SC-104-U●チューブ外径…10mm●ねじサイズ…R(PT)1/2”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…139.6●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:77×75×27●梱包重量142g

商品コード：

4550061635223

型番…SC-123-U●チューブ外径…12mm●ねじサイズ…R(PT)3/8”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…87●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:74×47×26●梱包重量88g

商品コード：

4550061635230

型番…SC-124-U●チューブ外径…12mm●ねじサイズ…R(PT)1/2”●使用圧力…1MPa●使用流体…空気●使用温度…-15～60℃(凍結なきこと)●材質…金属部：C304BD、樹脂部：PBT(V-0)●重量(g)…143.3●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●注意…ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。●ユニバーサルタイプ●メーターアウト配管方向を360度自由に取り付け可能です。●RoHS対応黄銅部品はカドミウム規制材（含有量75ppm以下）を使用●優れた流量特性●工具不要のワンタッチ継手●ねじ部にテフロン樹脂をコーティング●白色難燃性樹脂を採用●梱包サイズ:76×110×29●梱包重量142g

商品コード：

4550061635247

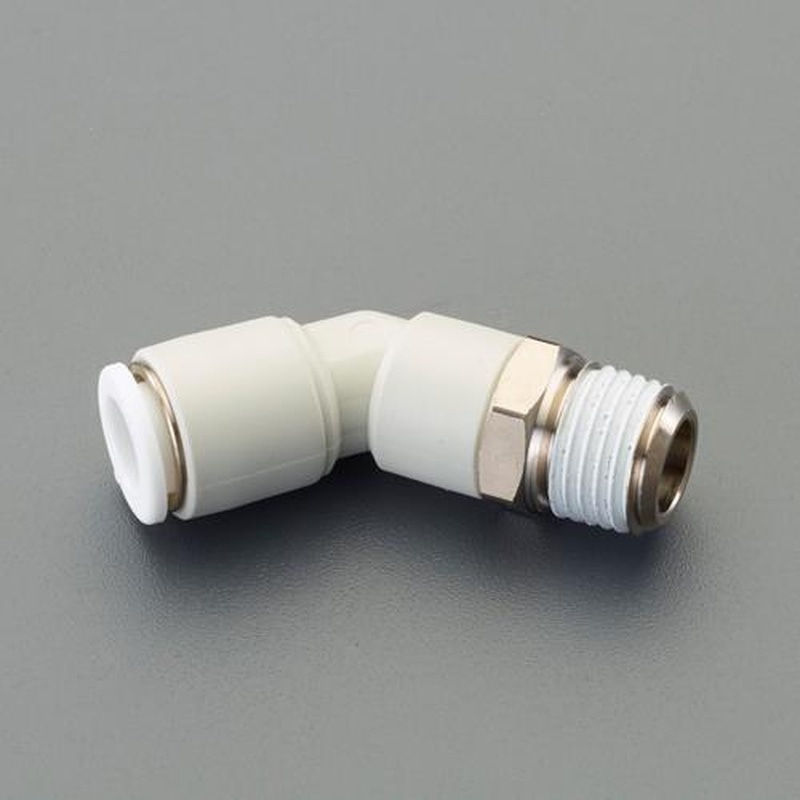

型番…Z45L-041●チューブ外径…4mm●材質…金属部：C3604BD、樹脂部：PBT(V-0)●使用圧力…1MPa●使用流体…空気・水●使用温度…空気：-15～60℃(凍結なきこと)水：5～40℃●最小穴径…φ2.5mm●重量(g)…8●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●RoHS対応黄銅部品はカドミニウム規制材(含有量75ppm以下)を使用●黄銅部分は無電解ニッケルメッキ処理により美観と耐蝕性が向上しています。●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●接続ねじ…R(PT)1/8”●梱包サイズ:60×35×12●梱包重量8g

商品コード：

4550061635254

型番…Z45L-062●チューブ外径…6mm●材質…金属部：C3604BD、樹脂部：PBT(V-0)●使用圧力…1MPa●使用流体…空気・水●使用温度…空気：-15～60℃(凍結なきこと)水：5～40℃●最小穴径…φ4mm●重量(g)…17●適用チューブ…ナイロンチューブ、ウレタンチューブ、エコフレックスチューブ、難燃チューブ●軽くチューブを差し込むだけで取り付け完了●プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取外しができます。●チューブ脱着時の工具作業スペースが不要●本体ねじ部を回せる構造のため、配管方向を自由に変えることが可能で、狭い場所での配管作業も容易です。●樹脂部には難燃材料を使用(UL94規格V-0相当)●RoHS対応黄銅部品はカドミニウム規制材(含有量75ppm以下)を使用●黄銅部分は無電解ニッケルメッキ処理により美観と耐蝕性が向上しています。●シールテープ、シール剤不要のため、作業時間、作業工数が大幅に短縮され、作業時のバラツキ(巻きムラ)による漏れの心配がありません。●耐水性・耐油性に優れています。●接続ねじ…R(PT)1/4”●梱包サイズ:87×43×23●梱包重量18g

商品コード：

4550061635261
