ミニバルブ

型番…CF-1106●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/8”●銅管外径…6mm●重量…85g●銅管用フレアー式●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側がテーパー(PT)外ねじで、二次側が銅管をフレアーナットで挟み込むタイプです。●取り付けには、ナットを通した銅管の端面を拡管することが必要です。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量85g

商品コード：

4548745732092

型番…M7-08●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/4”●全長…61mm●エアープラグ付●梱包サイズ:86×125×18●梱包重量70g

商品コード：

4548745958614

型番…M7-10●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R3/8”●全長…61mm●エアープラグ付●梱包サイズ:91×110×18●梱包重量65g

商品コード：

4548745958621

型番…ML7-06●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/8”●エアープラグ付●梱包重量85g

商品コード：

4548745958638

型番…ML7-08●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/4”●エアープラグ付●梱包サイズ:130×18×70●梱包重量90g

商品コード：

4548745958645

型番…M2-10MLR●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…Rc3/8”、R3/8”●全長…56mm●梱包サイズ:110×22×65●梱包重量118g

商品コード：

4548745959390

型番…M1-06MLR●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…Rc1/8”●全長…41mm●梱包サイズ:120×17×50●梱包重量63g

商品コード：

4548745961249

型番…M1-08MLR●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…Rｃ1/4”●全長…45mm●梱包サイズ:115×17×50●梱包重量71g

商品コード：

4548745962130

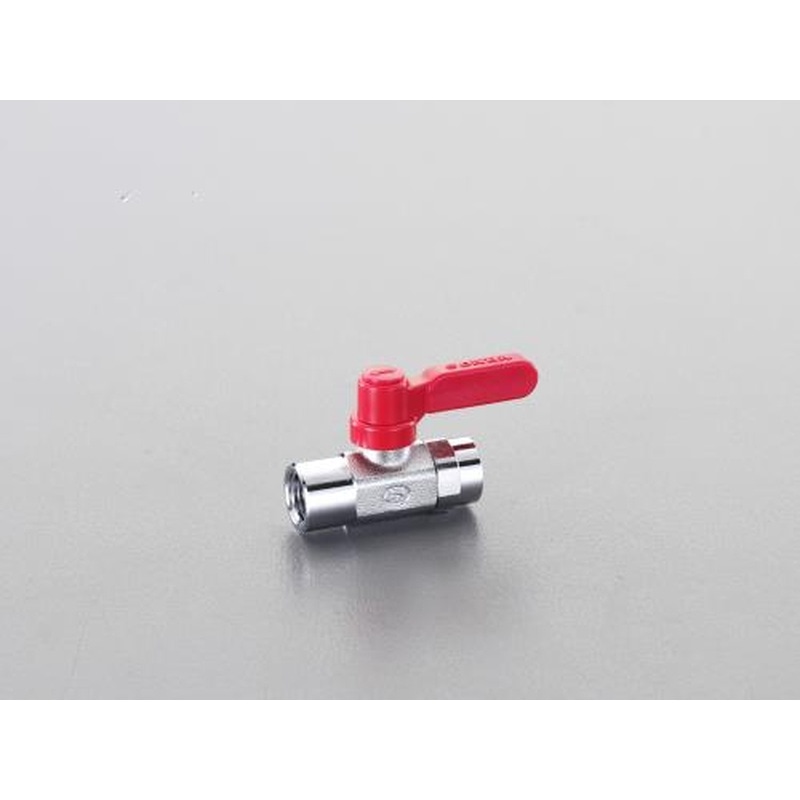

型番…M1-10MLR●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…Rc3/8”●全長…49mm●梱包サイズ:110×22×70●梱包重量110g

商品コード：

4548745962147

型番…M2-06MLR●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…Rc1/8”、R1/8”●全長…49mm●梱包サイズ:115×17×50●梱包重量69g

商品コード：

4548745962178

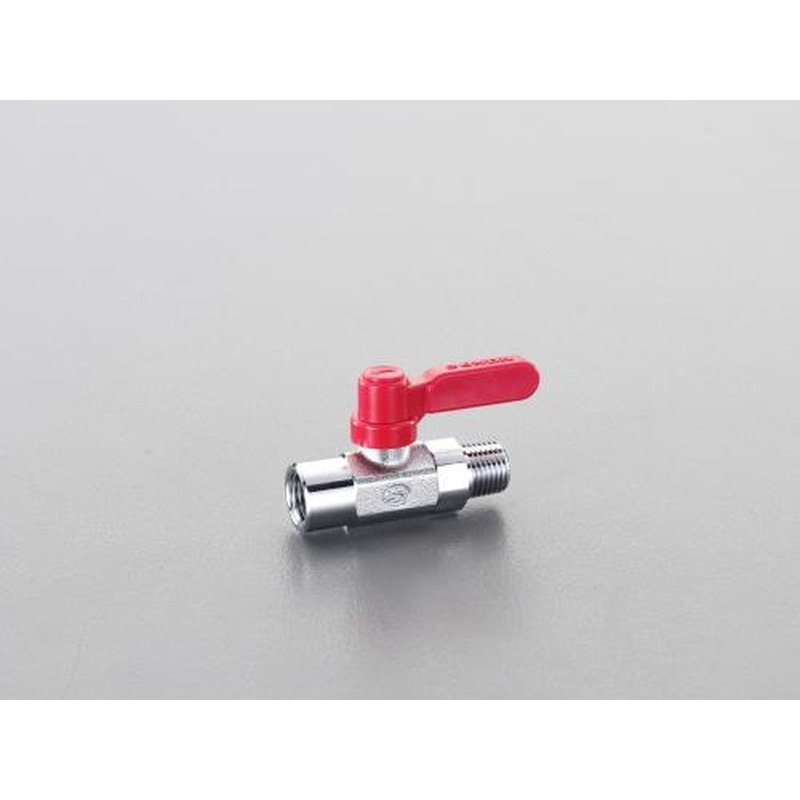

型番…M2-08MLR●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…Rc1/4”､R1/4”●全長…53mm●梱包サイズ:110×17×50●梱包重量77g

商品コード：

4548745962185

型番…BW-5222R●材質…C3771BD(ボディ)●使用圧力…0.98MPa以下●使用流体…空気・水・油●使用温度…-10～80℃●RoHS対応品●取付ねじ径…Rc（PT）1/4”●梱包サイズ:64×50×20●梱包重量96g

商品コード：

4550061502662

型番…BM-5222R●材質…C3771BD(ボディ)●使用圧力…0.98MPa以下●使用流体…空気・水・油●使用温度…-10～80℃●RoHS対応品●取付ねじ径…Rc（PT）1/4”×Rc（PT）1/4”●梱包サイズ:63×54×18●梱包重量92g

商品コード：

4550061502679

●メーカー…アソー(ASOH)●型番…CW-3033R●取付ねじ…Rc3/8×Rc3/8●使用圧力…0.98MPa●使用温度…-10~80℃(凍結箇所を除く)●使用流体…空気・水・油●材質…真鍮(クロムメッキ仕上げ)●両内ネジ型のアングルタイプ●一次側､二次側共にテーパー(Rc)内ネジのタイプの小型ニードルバルブです｡●RoHS指令相当品

商品コード：

4550061577783

●メーカー…アソー(ASOH)●型番…CH-3106R●取付ねじ…R1/8●タケノコ外径…6mm●使用圧力…0.98MPa以下●使用温度…-10~80℃(凍結箇所を除く)●使用流体…空気・水・油●適合ホース内径※…5mm●材質…真鍮(クロムメッキ仕上げ)●ホースニップル一体型のアングルタイプ●一次側がテーパー(R)外ネジで､二次側がホース接続する部分が竹の子形状になった､小型のニードルバルブです｡●ホースバンド等でホースをしっかり締めてお使い下さい｡●RoHS指令相当品●※適合ホース内径はホース材質により多少誤差が生じます｡

商品コード：

4550061579190

型番…BS-0033●取付ねじ…R3/8”(PT)×G3/8”(PF)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…189●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:85×113×30●梱包重量188g

商品コード：

4550061957103

型番…BS-0044●取付ねじ…R1/2”(PT)×G1/2”(PF)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…200●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:83×114×29●梱包重量202g

商品コード：

4550061957110

型番…BS-0066●取付ねじ…R3/4”(PT)×G3/4”(PF)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…252●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:68×110×28●梱包重量254g

商品コード：

4550061957127

型番…CM-3011R●取付ねじ（雄）…R1/8”(PT)●取付ねじ（雌）…Rc1/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…61●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:80×124×28●梱包重量64g

商品コード：

4550061986646

型番…CM-3033R●取付ねじ（雄）…R3/8”(PT)●取付ねじ（雌）…Rc3/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…105●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:82×128×24●梱包重量106g

商品コード：

4550061986653

型番…CM-3022R●取付ねじ（雄）…R1/4”(PT)●取付ねじ（雌）…Rc1/4”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…78●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:127×81×25●梱包重量80g

商品コード：

4550061986660

型番…CW-1011R●取付ねじ（Rc）…1/8”×1/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●材質…ボディ：C3771、スピンドル：C3604、Oリング：NBR-70-1●重量(g)…59●RoHS指令相当品●一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーな小型ニードルバルブです。●梱包サイズ:83×128×29●梱包重量60g

商品コード：

4550061987605

型番…CW-1022R●取付ねじ（Rc）…1/4”×1/4”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●材質…ボディ：C3771、スピンドル：C3604、Oリング：NBR-70-1●重量(g)…77●RoHS指令相当品●一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーな小型ニードルバルブです。●梱包サイズ:85×129×24●梱包重量80g

商品コード：

4550061987612

型番…CW-1033R●取付ねじ（Rc）…3/8”×3/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●材質…ボディ：C3771、スピンドル：C3604、Oリング：NBR-70-1●重量(g)…101●RoHS指令相当品●一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーな小型ニードルバルブです。●梱包サイズ:84×114×28●梱包重量104g

商品コード：

4550061987629

●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●使用温度…0～100℃●狭い通路の配管に最適です。●六角穴径…3mm●入口ねじ…G（PF）3/8”●出口ねじ…G（PF）3/8”●ハンドル代わりににマイナスドライバーを差し込んで開閉します。●梱包サイズ:120×260×110●梱包重量80g

商品コード：

4548745340112

●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●使用温度…0～100℃●狭い通路の配管に最適です。●六角穴径…3mm●入口ねじ…G（PF）1/2”●出口ねじ…G（PF）1/2”●ハンドル代わりににマイナスドライバーを差し込んで開閉します。●梱包サイズ:120×260×110●梱包重量120g

商品コード：

4548745340129

●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●使用温度…0～100℃●狭い通路の配管に最適です。●六角穴径…5mm●入口ねじ…G（PF）3/4”●出口ねじ…G（PF）3/4”●ハンドル代わりににマイナスドライバーを差し込んで開閉します。●梱包サイズ:120×260×110●梱包重量280g

商品コード：

4548745340136

●入口ねじ…R（PT）1/2”●出口ねじ…R（PT）1/2”●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●六角穴径…3mm●使用温度…0～100℃●狭い通路の配管に最適です。●ハンドルの代わりに六角レンチやマイナスドライバーで開閉が可能です。●梱包サイズ:120×260×110●梱包重量140g

商品コード：

4548745340167

型番…BD-1200●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●外径…12mm●取付ねじ…R（PT）1/4”●ドレン用●梱包サイズ:100×200×30●梱包重量62g

商品コード：

4518340018792

型番…BD-1300●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●外径…12mm●取付ねじ…R（PT）3/8”●ドレン用●梱包サイズ:100×200×30●梱包重量67g

商品コード：

4518340018808

型番…BF-1106●圧力…0.98MPa以下●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）1/8”●適合銅管…φ6mm●梱包サイズ:100×200×30●梱包重量78g

商品コード：

4518340018822

型番…BF-1202●圧力…0.98MPa以下●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）1/4”●適合銅管…1/4”（6.35mm）●梱包サイズ:100×200×30●梱包重量82g

商品コード：

4518340018846

型番…BF-1303●圧力…0.98MPa以下●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）3/8”●適合銅管…3/8”（9.53mm）●梱包サイズ:100×200×30●梱包重量115g

商品コード：

4518340018860

型番…BH-3208●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●アングル形状●取付ねじ…R（PT）1/4”●タケノコ径…8mm●適合ホース内径※…7mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量76g

商品コード：

4518340018891

型番…BH-3309●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●アングル形状●取付ねじ…R（PT）3/8”●タケノコ径…9mm●適合ホース内径※…8mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量81g

商品コード：

4518340018914

型番…BM-1011●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）1/8”●取付ねじ…G（PF）1/8”メス●梱包サイズ:100×200×30●梱包重量61g

商品コード：

4518340018952

型番…BM-1022●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）1/4”●取付ねじ…G（PF）1/4”メス●梱包サイズ:100×200×30●梱包重量63g

商品コード：

4518340018969

型番…BM-2033●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）3/8”●取付ねじ…G（PF）3/8”メス●梱包サイズ:100×200×30●梱包重量112g

商品コード：

4518340018976

型番…BM-2043●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）1/2”●取付ねじ…G（PF）3/8”メス●梱包サイズ:100×200×30●梱包重量120g

商品コード：

4518340018983

型番…BR-1208●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）1/4”●適合銅管…φ8mm●銅管用リング式●梱包サイズ:100×200×30●梱包重量80g

商品コード：

4518340018990

型番…BR-1303●材質…真鍮●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●取付ねじ…R（PT）3/8”●適合銅管…φ3/8”（9.53mm）●銅管用リング式●梱包サイズ:100×200×30●梱包重量103g

商品コード：

4518340019003

型番…BS-1022●材質…真鍮●圧力…0.98MPa(10kg/c㎡)以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ…R（PT）1/4”●取付ねじ…G（PF）1/4”●梱包サイズ:100×200×30●梱包重量64g

商品コード：

4518340019027

型番…BS-1033●材質…真鍮●圧力…0.98MPa(10kg/c㎡)以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ…R（PT）3/8”●取付ねじ…G（PF）3/8”●梱包サイズ:100×200×30●梱包重量73g

商品コード：

4518340019034

型番…BS-2044●材質…真鍮●圧力…0.98MPa(10kg/c㎡)以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ…R（PT）1/2”●取付ねじ…G（PF）1/2”●梱包サイズ:100×200×30●梱包重量130g

商品コード：

4518340019041

型番…BW-1011●材質…真鍮●温度…－10～80℃（凍結箇所を除く）●圧力…0.98MPa以下●使用流体…空気・水・油●取付ねじ…Rc（PT）1/8”●取付ねじ…G（PF）1/8”●梱包サイズ:100×200×30●梱包重量63g

商品コード：

4518340019058

型番…BW-1022●材質…真鍮●温度…－10～80℃（凍結箇所を除く）●圧力…0.98MPa以下●使用流体…空気・水・油●取付ねじ…Rc（PT）1/4”●取付ねじ…G（PF）1/4”●梱包サイズ:100×200×30●梱包重量66g

商品コード：

4518340019065

型番…BW-2033●材質…真鍮●温度…－10～80℃（凍結箇所を除く）●圧力…0.98MPa以下●使用流体…空気・水・油●取付ねじ…Rc（PT）3/8”●取付ねじ…G（PF）3/8”●梱包サイズ:100×200×30●梱包重量120g

商品コード：

4518340019072

型番…BY-1208●材質…真鍮●圧力…0.98MPa以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ…R（PT）1/4”●タケノコ径…8mm●適合ホース内径※…7mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量84g

商品コード：

4518340019089

型番…BY-1209●材質…真鍮●圧力…0.98MPa以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ…R（PT）1/4”●タケノコ径…9mm●適合ホース内径※…8mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量86g

商品コード：

4518340019102

型番…BY-1310●材質…真鍮●圧力…0.98MPa以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ…R（PT）3/8”●タケノコ径…10.5mm●重量…102g●適合ホース内径※…9mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量102g

商品コード：

4518340019119
