ミニバルブ

型番…CY-3209R●取付ねじ…R1/4”●適合ホース内径※…8mm●材質…黄銅（カドミレス材）●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●使用温度範囲…-10～80°(凍結箇所は除く)●重量…91g●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●ステム型●一次側がテーパー(PT)外ねじで、二次側がホース接続するためのタケノコ部分がユニオン形式になっています。●継手と一体化、経済的なコンパクトニードルバルブ

商品コード：

4550061623657

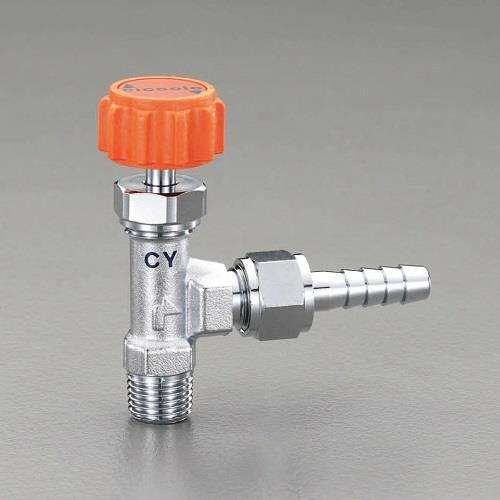

●メーカー…アソー(ASOH)●型番…CY-3310R●取付ねじ…R3/8●タケノコ外径…10.5mm●使用圧力…0.98MPa●使用温度…-10~80℃(凍結箇所は除く)●使用流体…空気・水・油●適合ホース内径※…9mm●材質…真鍮(クロムメッキ仕上げ)●ホースジョイント型のアングルタイプ●一次側がテーパー(R)外ネジで､二次側がホース接続するための竹の子部分がユニオン形式になった､小型のニードルバルブです｡●タケノコ部分がルーズになっているため､ホースのねじれなどが起きにくくなっています｡●ホースバンド等でホースをしっかり締めてお使い下さい｡●RoHS指令相当品●※適合ホース内径はホース材質により多少誤差が生じます｡

商品コード：

4550061623664

型番…CS-3022R●取付ねじ…R（PT）1/4”●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●弁箱耐圧検査…1.5MPa●弁座漏れ検査…0.6MPa●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●アングル形状●RoHS指令相当品

商品コード：

4550061623701

型番…CM-1011R●取付ねじ（雄）…R1/8”(PT)●取付ねじ（雌）…Rc1/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…62●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●外・内ネジ型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:85×127×24●梱包重量64g

商品コード：

4550061969076

型番…CM-1022R●取付ねじ（雄）…R1/4”(PT)●取付ねじ（雌）…Rc1/4”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…84●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●外・内ネジ型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:87×100×24●梱包重量86g

商品コード：

4550061969083

型番…CM-1033R●取付ねじ（雄）…R3/8”(PT)●取付ねじ（雌）…Rc3/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…111●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●外・内ネジ型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:68×118×24●梱包重量114g

商品コード：

4550061969090

型番…BF-3106●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/8”●銅管外径…6mm●サイズ（R）…φ6mm●アングル型●銅管用フレアー式●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量90g

商品コード：

4548745764079

型番…CF-1310●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●銅管外径…10mm●重量…130g●銅管用フレアー式●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側がテーパー(PT)外ねじで、二次側が銅管をフレアーナットで挟み込むタイプです。●取り付けには、ナットを通した銅管の端面を拡管することが必要です。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量130g

商品コード：

4548745765533

型番…BH-1309●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●タケノコ径（D）…9mm●適合ホース内径※…8mm●サイズ（R）…φ6mm●重量…69g●ホースニップル一体型●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量69g

商品コード：

4548745765588

型番…BH-2310●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●タケノコ径（D）…10.5mm●適合ホース内径※…9mm●サイズ（R）…φ8mm●重量…106g●ホースニップル一体型●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量106g

商品コード：

4548745765595

型番…BS-3022●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R（PT）1/4”●取付ねじ（D）…G（PF）1/4”●サイズ（R）…φ6mm●重量…76g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量76g

商品コード：

4548745765601

型番…BS-3033●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R（PT）3/8”●取付ねじ（D）…G（PF）3/8”●サイズ（R）…φ6mm●重量…86g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量86g

商品コード：

4548745765625

型番…BS-3011●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R（PT）1/8”●取付ねじ（D）…G（PF）1/8”●サイズ（R）…φ6mm●重量…68g●アングル型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量68g

商品コード：

4548745765632

型番…OMV-762-3●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…黄銅●銅管用ゴムホース式●銅管外径…8㎜●ホースニップル、フレアーナット付●梱包サイズ:85×207×28●梱包重量96g

商品コード：

4550061517475

型番…M8-1508●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/2”●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:66×203×25●梱包重量134g

商品コード：

4550061517994

型番…M11-08●適合銅管…φ8㎜●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:82×202×29●梱包重量104g

商品コード：

4550061518007

型番…M11-10●適合銅管…φ10㎜●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:67×202×27●梱包重量152g

商品コード：

4550061518014

型番…M3-06●最高圧力…1.0MPa●使用流体…冷温水・油・エアー●温度…－20～80℃●材質…真鍮●取付ねじ…R1/8”×R1/8”●梱包サイズ:87×203×20●梱包重量70g

商品コード：

4550061547496

型番…M3-0806●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”×R1/8”●梱包サイズ:90×205×27●梱包重量74g

商品コード：

4550061547502

型番…M3-08●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”×R1/4”●梱包サイズ:103×203×18●梱包重量86g

商品コード：

4550061547519

型番…M3-1008●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”×R1/4”●梱包サイズ:88×200×24●梱包重量84g

商品コード：

4550061547526

型番…M3-10●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”×R3/8”●梱包サイズ:81×203×23●梱包重量128g

商品コード：

4550061547533

型番…M3-13●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/2”×R1/2”●梱包サイズ:103×208×23●梱包重量140g

商品コード：

4550061548394

型番…ML1-08●使用流体…冷温水・油・エアー●最高圧力…1.0MPa●温度…－20～80℃●材質…真鍮●取付ねじ…Rc1/4”●アングル型●梱包サイズ:78×207×23●梱包重量74g

商品コード：

4550061548400

型番…ML1-10●取付ねじ…Rc3/8”●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●アングル型●梱包サイズ:75×204×27●梱包重量130g

商品コード：

4550061548417

型番…BH-0440●ホースチューブ用●圧力…0.98MPa以下●温度…－10～80℃●取付ねじ…R（PT）1/2”●タケノコ径…12.7mm●適合ホース内径※…11mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量196g

商品コード：

4518340144101

型番…BH-0416●ホースチューブ用●圧力…0.98MPa以下●温度…－10～80℃●取付ねじ…R（PT）1/2”●タケノコ径…16mm●適合ホース内径※…15mm●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:100×200×30●梱包重量211g

商品コード：

4518340144125

型番…BL-0400●圧力…0.98MPa以下●下向吐出用●温度…－10～80℃●取付ねじ…R（PT）1/2”●梱包サイズ:100×200×30●梱包重量199g

商品コード：

4518340144439

型番…BL-0600●圧力…0.98MPa以下●下向吐出用●温度…－10～80℃●取付ねじ…R（PT）3/4”●梱包サイズ:100×200×30●梱包重量249g

商品コード：

4518340144446

●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●使用温度…0～100℃●狭い通路の配管に最適です。●六角穴径…3mm●入口ねじ…G（PF）3/8”●出口ねじ…G（PF）3/8”●ハンドル代わりににマイナスドライバーを差し込んで開閉します。●梱包サイズ:120×260×110●梱包重量80g

商品コード：

4548745340112

●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●使用温度…0～100℃●狭い通路の配管に最適です。●六角穴径…3mm●入口ねじ…G（PF）1/2”●出口ねじ…G（PF）1/2”●ハンドル代わりににマイナスドライバーを差し込んで開閉します。●梱包サイズ:120×260×110●梱包重量120g

商品コード：

4548745340129

●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●使用温度…0～100℃●狭い通路の配管に最適です。●六角穴径…5mm●入口ねじ…G（PF）3/4”●出口ねじ…G（PF）3/4”●ハンドル代わりににマイナスドライバーを差し込んで開閉します。●梱包サイズ:120×260×110●梱包重量280g

商品コード：

4548745340136

●入口ねじ…R（PT）1/2”●出口ねじ…R（PT）1/2”●材質…本体：真鍮(クロムメッキ)●使用流体…水●最高圧力…1.0MPa(水圧)●六角穴径…3mm●使用温度…0～100℃●狭い通路の配管に最適です。●ハンドルの代わりに六角レンチやマイナスドライバーで開閉が可能です。●梱包サイズ:120×260×110●梱包重量140g

商品コード：

4548745340167

型番…M7-08●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/4”●全長…61mm●エアープラグ付●梱包サイズ:86×125×18●梱包重量70g

商品コード：

4548745958614

型番…M7-10●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R3/8”●全長…61mm●エアープラグ付●梱包サイズ:91×110×18●梱包重量65g

商品コード：

4548745958621

型番…ML7-06●材質…真鍮（ボディー）●最高圧力…1MPa●使用流体…冷温水・油・エアー●使用温度…-20℃～80℃●ねじサイズ…R1/8”●エアープラグ付●梱包重量85g

商品コード：

4548745958638

型番…OMV-752-1●ハンドル材質…樹脂●温度…－10～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●適合ホース内径…7㎜●タケノコ径…7.2㎜●付属品…ホースニップル、φ8㎜用スリーブ、フレアーナット●梱包サイズ:75×66×28●梱包重量72g

商品コード：

4550061508145

型番…OMV-751-1●ハンドル材質…樹脂●温度…－10～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●付属品…φ8㎜用スリーブ、フレアーナット●梱包サイズ:205×78×30●梱包重量70g

商品コード：

4550061508510

型番…OMV-750-3●ハンドル材質…黄銅●温度…－10～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●梱包サイズ:80×209×28●梱包重量72g

商品コード：

4550061508534

型番…OMV-751-3●ハンドル材質…黄銅●温度…－10～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●銅管外径…8㎜●付属品…φ8㎜用スリーブ、フレアーナット●梱包サイズ:89×208×32●梱包重量88g

商品コード：

4550061508541

型番…OMV-660-3●温度…－10℃～80℃●圧力…1.0MPa以下●使用流体…冷温水・油・エアー●材質…真鍮●取付ねじ…R1/4”●ハンドル…黄銅●銅管外径…8㎜●梱包サイズ:87×210×29●梱包重量72g

商品コード：

4550061509128

型番…OMV-661-1●温度…－10℃～80℃●圧力…1.0MPa以下●使用流体…冷温水・油・エアー●材質…真鍮●取付ねじ…R1/4”●ハンドル…樹脂●フレアーナット付●銅管外径…8㎜●梱包サイズ:60×206×32●梱包重量66g

商品コード：

4550061509135

型番…OMV-661-3●温度…－10℃～80℃●圧力…1.0MPa以下●使用流体…冷温水・油・エアー●材質…真鍮●取付ねじ…R1/4”●ハンドル…黄銅●フレアーナット付●銅管外径…8㎜●梱包サイズ:77×207×28●梱包重量86g

商品コード：

4550061509142

型番…OMV-662-3●温度…－10℃～80℃●圧力…1.0MPa以下●使用流体…冷温水・油・エアー●材質…真鍮●取付ねじ…R1/4”●ハンドル…黄銅●銅管外径…8㎜●タケノコ径…7㎜●適合ホース内径…7㎜●ホースニップル、フレアーナット付●梱包サイズ:81×209×28●梱包重量94g

商品コード：

4550061509166

型番…OMV-760-3●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…黄銅●銅管用フレアー式●銅管外径…8㎜●梱包サイズ:87×208×29●梱包重量74g

商品コード：

4550061510179

型番…OMV-761-1●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…樹脂●銅管用フレアー式●銅管外径…8㎜●フレアーナット付●梱包サイズ:85×207×29●梱包重量70g

商品コード：

4550061510186

型番…OMV-505-3●黄銅ハンドル●※適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…7㎜●圧力…1.0MPa以下●材質…真鍮●使用温度範囲…－10℃～80℃●使用流体…冷温水・油・エアー●取付ねじ…R1/8”●タケノコ径…7㎜●梱包サイズ:50×34×30●梱包重量52g

商品コード：

4550061510209

型番…OMV-502-3●黄銅ハンドル●※適合ホース内径はホース材質により多少誤差が生じます。●適合ホース内径…8㎜●圧力…1.0MPa以下●材質…真鍮●使用温度範囲…－10℃～80℃●使用流体…冷温水・油・エアー●取付ねじ…R1/8”●タケノコ径…8㎜●梱包サイズ:77×208×29●梱包重量64g

商品コード：

4550061510223

型番…OMV-620-1●材質…真鍮●圧力…1.0MPa以下●温度…－10～80℃●使用流体…冷温水・油・エアー●ハンドル…樹脂●取付ねじ（雄）…R1/8”●取付ねじ（雌）…Rc1/8”●梱包サイズ:200×97×29●梱包重量50g

商品コード：

4550061511244

型番…OMV-620-3●ハンドル…黄銅●圧力…1.0MPa以下●温度…－10～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ（雄）…R1/8”●取付ねじ（雌）…Rc1/8”●梱包サイズ:200×81×30●梱包重量70g

商品コード：

4550061511251
