ミニバルブ

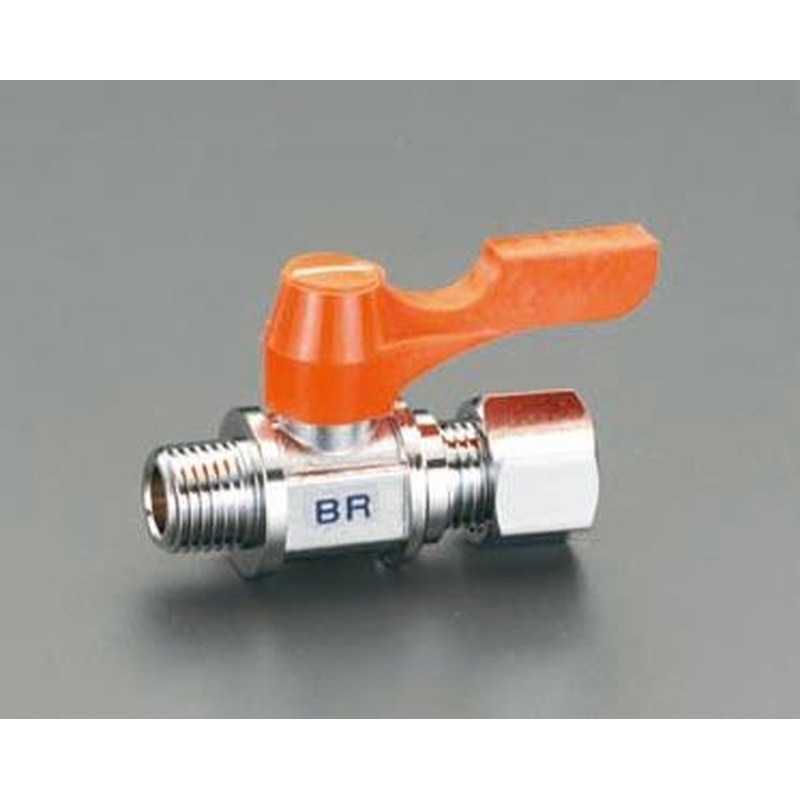

型番…BR-1310●取付ねじ…R3/8”(PT)●適合銅管…φ10mm●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…101●銅管用リング型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手として開発されました。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。

商品コード：

4550061998700

型番…BR-2410●取付ねじ…R1/2”(PT)●適合銅管…φ10mm●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…147●銅管用リング型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手として開発されました。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●梱包サイズ:78×111×23●梱包重量152g

商品コード：

4550061998717

型番…BR-2412●取付ねじ…R1/2”(PT)●適合銅管…φ12mm●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…169●銅管用リング型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手として開発されました。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●梱包サイズ:81×112×36●梱包重量168g

商品コード：

4550061999493

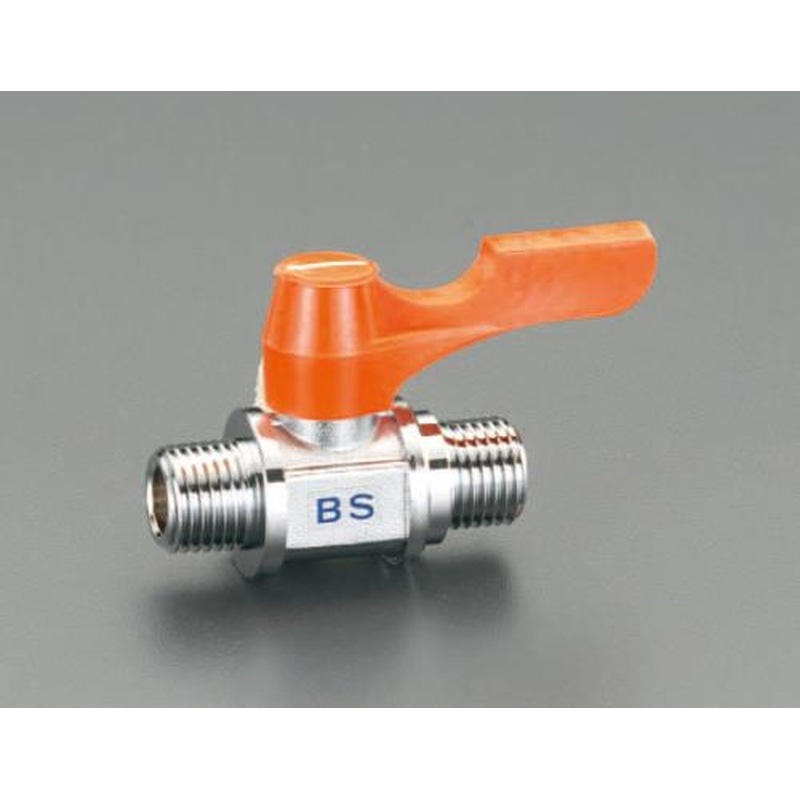

型番…BS-2033●取付ねじ（R）…3/8”(PT)●取付ねじ（G）…3/8”(PF)●ボア径…8mm●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…111●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●両外ネジ型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:90×110×23●梱包重量114g

商品コード：

4550061999509

型番…BS-9044R●取付ねじ（R）…1/2”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…152●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●RoHS対応品●一次側・二次側共にテーパー（PT）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:71×116×24●梱包重量154g

商品コード：

4550061999516

型番…BW-5111R●取付ねじ…Rc1/8”(PT)●ボア径(mm)…6●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●使用温度…－10～80℃●重量(g)…105●RoHS対応品●縦型三方内ネジ型タイプ●一次側・二次側共にテーパー（PT）内ネジ、縦型三方内ネジの配管用バルブです。●PT内ネジタイプの汎用性の高い仕様になっております。●面間も短く、狭小な場所の配管にも威力を発揮します。●梱包サイズ:75×114×20●梱包重量106g

商品コード：

4550061999554

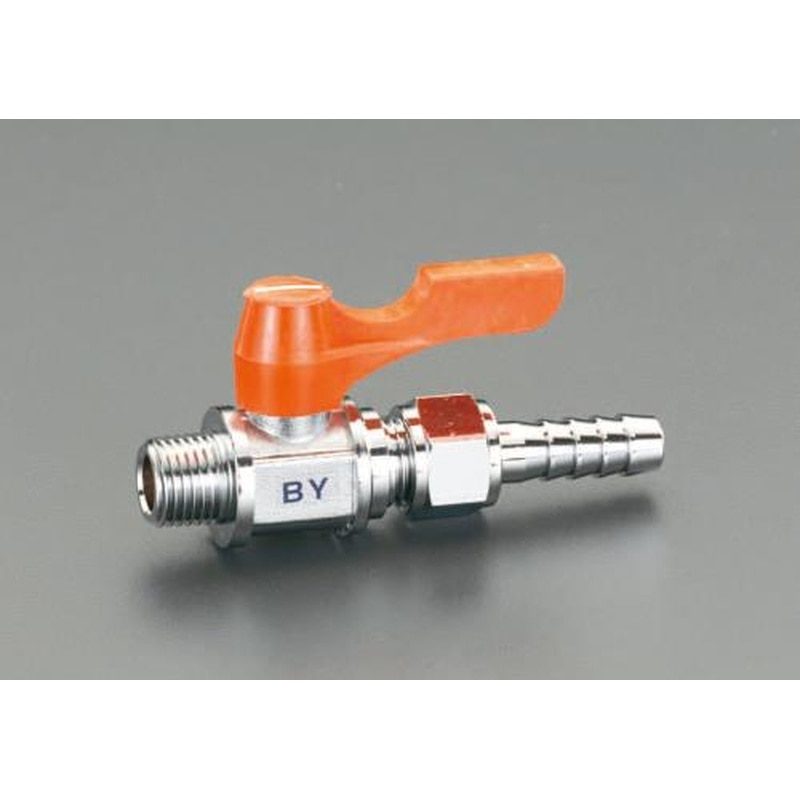

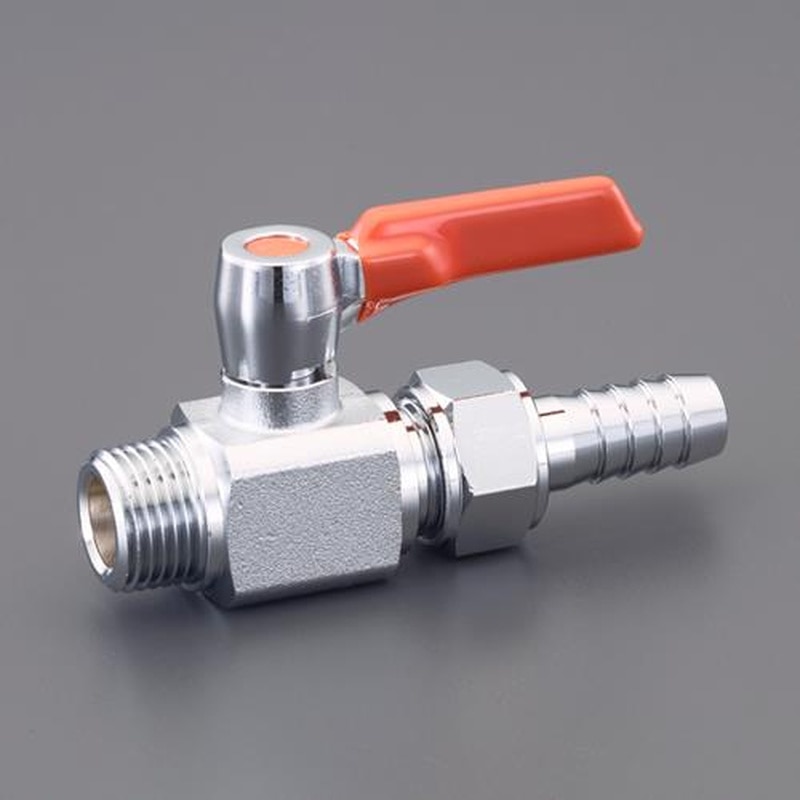

型番…BY-0414●取付ねじ…R1/2”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…254●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●タケノコ径…14mm●適合ホース内径※…13mm●※適合ホース内径はホース材質により多少誤差が生じます。●一次側がテーパー（PT）外ネジ、二次側はユニオン式のホース固定用として開発されました。●ホース接続側がナットにて取り外しが可能なため、バルブを固定した状態でもホースの脱着が容易です。●梱包サイズ:98×145×29●梱包重量258g

商品コード：

4550061000588

型番…ME1-10M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ(Rc)…3/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:82×38×25●梱包重量82g

商品コード：

4550061544037

型番…ME1-08M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ(Rc)…1/4”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:71×38×18●梱包重量50g

商品コード：

4550061544044

型番…ME3-06M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ（R）…1/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:65×39×17●梱包重量42g

商品コード：

4550061544839

型番…ME3-08M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ（R）…1/4”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:75×36×21●梱包重量48g

商品コード：

4550061544846

型番…ME3-10M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ（R）…3/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:44×79×24●梱包重量70g

商品コード：

4550061544853

型番…MR1-06●使用流体…冷温水・油・エアー●温度…－20～80℃●最高圧力…1.0MPa●取付ねじ（R）…1/8”●材質…真鍮●梱包サイズ:53×86×19●梱包重量70g

商品コード：

4550061544860

型番…MR1-08●温度…－20～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ（R）…1/4”●最高圧力…1.0MPa●梱包サイズ:43×96×18●梱包重量80g

商品コード：

4550061544877

型番…MR1-10●温度…－20～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ（R）…3/8”●最高圧力…1.0MPa●梱包サイズ:46×85×20●梱包重量100g

商品コード：

4550061544884

型番…MR2-06●材質…真鍮●取付ねじ…雄：R1/8”雌：Rc1/8”●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●梱包サイズ:72×59×20●梱包重量76g

商品コード：

4550061544891

型番…MR2-08●使用流体…冷温水・油・エアー●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●取付ねじ…雄：R1/4”雌：Rc1/4”●梱包サイズ:88×51×28●梱包重量92g

商品コード：

4550061545652

型番…MR3-06●温度…－20～80℃●使用流体…冷温水・油・エアー●最高圧力…1.0MPa●材質…真鍮●取付ねじ（Rc）…1/8”●梱包サイズ:57×74×23●梱包重量76g

商品コード：

4550061545669

型番…MR3-08●温度…－20～80℃●最高圧力…1.0MPa●使用流体…冷温水・油・エアー●材質…真鍮●取付ねじ（Rc）…1/4”●梱包サイズ:92×51×29●梱包重量88g

商品コード：

4550061545676

型番…MR4-08M●圧力計の取付けに便利なメートルコック型●取付ねじ…G1/4”●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●梱包サイズ:78×202×21●梱包重量90g

商品コード：

4550061545683

型番…MR4-10M●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…G3/8”●材質…真鍮●使用流体…冷温水・油・エアー●圧力計の取付けに便利なメートルコック型●梱包サイズ:71×203×28●梱包重量102g

商品コード：

4550061545690

型番…MR5-0606●最高圧力…1.0MPa●温度…－20～80℃●適合ホース内径…6㎜●取付ねじ…R1/8”●タケノコ径…6㎜●材質…真鍮●使用流体…冷温水・油・エアー●ホースニップル付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:201×61×27●梱包重量82g

商品コード：

4550061545706

型番…M1-06●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…Rc1/8”×Rc1/8”●梱包サイズ:97×168×18●梱包重量78g

商品コード：

4550061545713

型番…M1-0806●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…Rc1/4”×Rc1/8”●材質…真鍮●使用流体…冷温水・油・エアー●梱包サイズ:89×208×18●梱包重量80g

商品コード：

4550061546567

型番…M1-08●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…Rc1/4”×Rc1/4”●梱包サイズ:99×216×22●梱包重量84g

商品コード：

4550061546574

型番…M1-10●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…Rc3/8”×Rc3/8”●梱包サイズ:93×196×23●梱包重量126g

商品コード：

4550061546581

型番…M2-06●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●使用流体…冷温水・油・エアー●取付ねじ…雄：R1/8”雌：Rc1/8”●梱包サイズ:95×201×20●梱包重量84g

商品コード：

4550061546598

型番…M2-0608●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…雄：R1/4”雌：Rc1/8”●梱包サイズ:100×208×18●梱包重量84g

商品コード：

4550061546604

型番…M2-0806●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…雄：R1/8”雌：Rc1/4”●梱包サイズ:88×201×22●梱包重量80g

商品コード：

4550061546611

型番…M2-08●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…雄：R1/4”雌：Rc1/4”●梱包サイズ:43×98×18●梱包重量84g

商品コード：

4550061546628

型番…M2-0810●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…雄：R3/8”雌：Rc1/4”●梱包サイズ:84×204×19●梱包重量94g

商品コード：

4550061547472

型番…M2-10●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…雄：R3/8”雌：Rc3/8”●梱包サイズ:96×202×32●梱包重量132g

商品コード：

4550061547489

型番…M3-06●最高圧力…1.0MPa●使用流体…冷温水・油・エアー●温度…－20～80℃●材質…真鍮●取付ねじ…R1/8”×R1/8”●梱包サイズ:87×203×20●梱包重量70g

商品コード：

4550061547496

型番…M3-0806●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”×R1/8”●梱包サイズ:90×205×27●梱包重量74g

商品コード：

4550061547502

型番…M3-08●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”×R1/4”●梱包サイズ:103×203×18●梱包重量86g

商品コード：

4550061547519

型番…M3-1008●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”×R1/4”●梱包サイズ:88×200×24●梱包重量84g

商品コード：

4550061547526

型番…M3-10●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”×R3/8”●梱包サイズ:81×203×23●梱包重量128g

商品コード：

4550061547533

型番…M3-13●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/2”×R1/2”●梱包サイズ:103×208×23●梱包重量140g

商品コード：

4550061548394

型番…ML1-08●使用流体…冷温水・油・エアー●最高圧力…1.0MPa●温度…－20～80℃●材質…真鍮●取付ねじ…Rc1/4”●アングル型●梱包サイズ:78×207×23●梱包重量74g

商品コード：

4550061548400

型番…ML1-10●取付ねじ…Rc3/8”●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●アングル型●梱包サイズ:75×204×27●梱包重量130g

商品コード：

4550061548417

型番…CM-3011R●取付ねじ（雄）…R1/8”(PT)●取付ねじ（雌）…Rc1/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…61●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:80×124×28●梱包重量64g

商品コード：

4550061986646

型番…CM-3033R●取付ねじ（雄）…R3/8”(PT)●取付ねじ（雌）…Rc3/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…105●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:82×128×24●梱包重量106g

商品コード：

4550061986653

型番…CM-3022R●取付ねじ（雄）…R1/4”(PT)●取付ねじ（雌）…Rc1/4”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…78●材質…ボディ：C3771BD、スピンドル：C3604BD、Oリング：NBR70-1●RoHS指令相当品●一次側がテーパー（PT）外ネジ、二次側がテーパー（PT）内ネジのタイプの、小型ニードルバルブです。●最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。●梱包サイズ:127×81×25●梱包重量80g

商品コード：

4550061986660

型番…CW-1011R●取付ねじ（Rc）…1/8”×1/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●材質…ボディ：C3771、スピンドル：C3604、Oリング：NBR-70-1●重量(g)…59●RoHS指令相当品●一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーな小型ニードルバルブです。●梱包サイズ:83×128×29●梱包重量60g

商品コード：

4550061987605

型番…CW-1022R●取付ねじ（Rc）…1/4”×1/4”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●材質…ボディ：C3771、スピンドル：C3604、Oリング：NBR-70-1●重量(g)…77●RoHS指令相当品●一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーな小型ニードルバルブです。●梱包サイズ:85×129×24●梱包重量80g

商品コード：

4550061987612

型番…CW-1033R●取付ねじ（Rc）…3/8”×3/8”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●材質…ボディ：C3771、スピンドル：C3604、Oリング：NBR-70-1●重量(g)…101●RoHS指令相当品●一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーな小型ニードルバルブです。●梱包サイズ:84×114×28●梱包重量104g

商品コード：

4550061987629

型番…BF-3106●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)1/8”●銅管外径…6mm●サイズ（R）…φ6mm●アングル型●銅管用フレアー式●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●使用する箇所により、ハンドルの操作位置を自由に変更することができます。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量90g

商品コード：

4548745764079

型番…CF-1310●材質…真鍮（クロムメッキ仕上げ）●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●銅管外径…10mm●重量…130g●銅管用フレアー式●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、計装用機器、工作機械及び機器、その他の産業機械・器具に。●一次側がテーパー(PT)外ねじで、二次側が銅管をフレアーナットで挟み込むタイプです。●取り付けには、ナットを通した銅管の端面を拡管することが必要です。●使用温度範囲…-10～80°(凍結箇所は除く)●梱包サイズ:100×200×30●梱包重量130g

商品コード：

4548745765533

型番…BH-1309●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●タケノコ径（D）…9mm●適合ホース内径※…8mm●サイズ（R）…φ6mm●重量…69g●ホースニップル一体型●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量69g

商品コード：

4548745765588

型番…BH-2310●材質…真鍮●圧力…0.98MPa（10kgf/c㎡）以下●温度…－10～80℃（凍結箇所を除く）●使用流体…空気・水・油●取付ねじ（A）…R(PT)3/8”●タケノコ径（D）…10.5mm●適合ホース内径※…9mm●サイズ（R）…φ8mm●重量…106g●ホースニップル一体型●ストレート型●用途…コンプレッサー等の空圧機器、小型ポンプ及び附属機器、船舶用・農業用機器、銅管配管用油圧機器、理科・医科機器、工作機械及び機器、その他の産業機械・器具に。●※適合ホース内径はホース材質により多少誤差が生じます。●使用温度範囲…-10～80°(凍結箇所を除く)●梱包サイズ:100×200×30●梱包重量106g

商品コード：

4548745765595
