ミニバルブ

型番…M6-0809●取付ねじ…R1/4”●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●タケノコ径…9㎜●ホースジョイント付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:106×201×19●梱包重量96g

商品コード：

4550061516928

型番…M8-0606●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/8”●適合銅管…φ6㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:57×202×19●梱包重量86g

商品コード：

4550061516935

型番…M6-1010●取付ねじ…R3/8”●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●タケノコ径…10.5㎜●ホースジョイント付●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:103×200×21●梱包重量126g

商品コード：

4550061516942

型番…M8-1008●材質…真鍮●取付ねじ…R3/8”●使用流体…冷温水・油・エアー●温度…－20～80℃●最高圧力…1.0MPa●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:74×203×20●梱包重量94g

商品コード：

4550061516959

型番…M8-0806●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●適合銅管…φ6㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:98×205×21●梱包重量92g

商品コード：

4550061516966

型番…M8-0808●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:63×203×20●梱包重量96g

商品コード：

4550061516973

型番…M8-1010●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”●適合銅管…φ10㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:78×203×25●梱包重量114g

商品コード：

4550061516980

型番…OMV-762-3●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…黄銅●銅管用ゴムホース式●銅管外径…8㎜●ホースニップル、フレアーナット付●梱包サイズ:85×207×28●梱包重量96g

商品コード：

4550061517475

型番…M8-1508●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/2”●適合銅管…φ8㎜●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:66×203×25●梱包重量134g

商品コード：

4550061517994

型番…M11-08●適合銅管…φ8㎜●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:82×202×29●梱包重量104g

商品コード：

4550061518007

型番…M11-10●適合銅管…φ10㎜●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●ナットの適正締付トルクは20～25N・mです。●リングジョイント付●梱包サイズ:67×202×27●梱包重量152g

商品コード：

4550061518014

型番…OMV-761-3●圧力…1.0MPa以下●温度…－10℃～80℃●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●ハンドル…黄銅●銅管用フレアー式●銅管外径…8㎜●フレアーナット付●梱包サイズ:69×209×30●梱包重量90g

商品コード：

4550061542347

型番…ML6-0606●温度…－20～80℃●最高圧力…1MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/8”●全長(mm)…56●適合ホース内径…6㎜●タケノコ径…6㎜●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:72×203×21●梱包重量90g

商品コード：

4550061542354

型番…ML6-0808●温度…－20～80℃●最高圧力…1MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●全長(mm)…58●適合ホース内径…8mm●タケノコ径…8mm●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:79×204×19●梱包重量98g

商品コード：

4550061542361

型番…ML6-0809●温度…－20～80℃●最高圧力…1MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R1/4”●全長(mm)…58●適合ホース内径…9mm●タケノコ径…9mm●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:95×202×19●梱包重量100g

商品コード：

4550061542378

型番…ML6-1010●温度…－20～80℃●最高圧力…1MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…R3/8”●全長(mm)…64.5●適合ホース内径…10.5mm●タケノコ径…10.5mm●適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:103×203×32●梱包重量166g

商品コード：

4550061542385

型番…ML2-06●材質…真鍮●取付ねじ…雄：R1/8”雌：Rc1/8”●使用流体…冷温水・油・エアー●温度…－20～80℃●最高圧力…1.0MPa●梱包サイズ:71×203×20●梱包重量72g

商品コード：

4550061542392

型番…ML2-08●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…雄：R1/4”雌：Rc1/4”●梱包サイズ:66×203×20●梱包重量74g

商品コード：

4550061542408

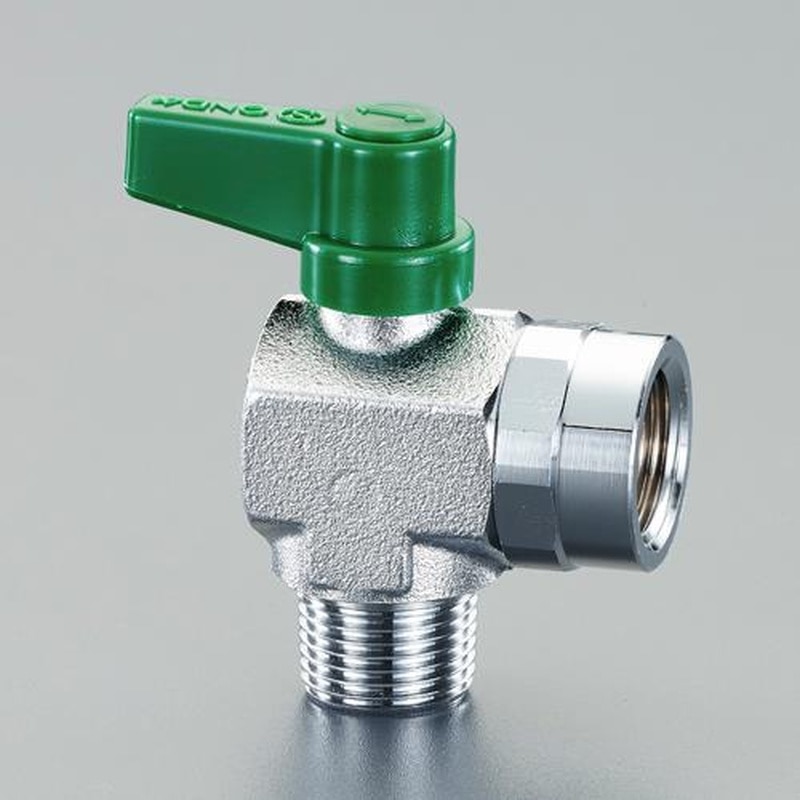

型番…ML2-10●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮●使用流体…冷温水・油・エアー●取付ねじ…雄：R3/8”雌：Rc3/8”●梱包サイズ:64×204×27●梱包重量118g

商品コード：

4550061543177

型番…ML3-06●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…R1/8”●アングル型●梱包サイズ:59×204×20●梱包重量74g

商品コード：

4550061543184

型番…ML3-08●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…R1/4”●アングル型●梱包サイズ:78×204×20●梱包重量80g

商品コード：

4550061543191

型番…ML3-10●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…R3/8”●アングル型●梱包サイズ:76×202×24●梱包重量126g

商品コード：

4550061543207

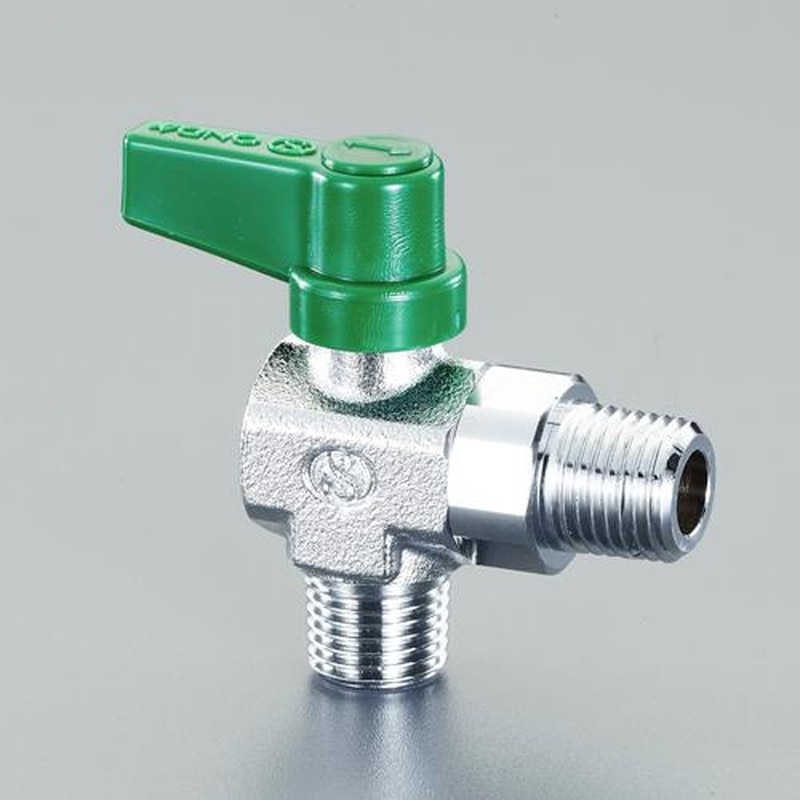

型番…ML3-15●使用流体…冷温水・油・エアー●材質…真鍮●最高圧力…1.0MPa●温度…－20～80℃●取付ねじ…R1/2”●アングル型●梱包サイズ:74×201×36●梱包重量142g

商品コード：

4550061543214

型番…ME2-06M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ…雄：R1/8”雌：Rc1/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:47×81×17●梱包重量44g

商品コード：

4550061543221

型番…ME2-08M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ…雄：R1/4”雌：Rc1/4”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:44×93×20●梱包重量52g

商品コード：

4550061543238

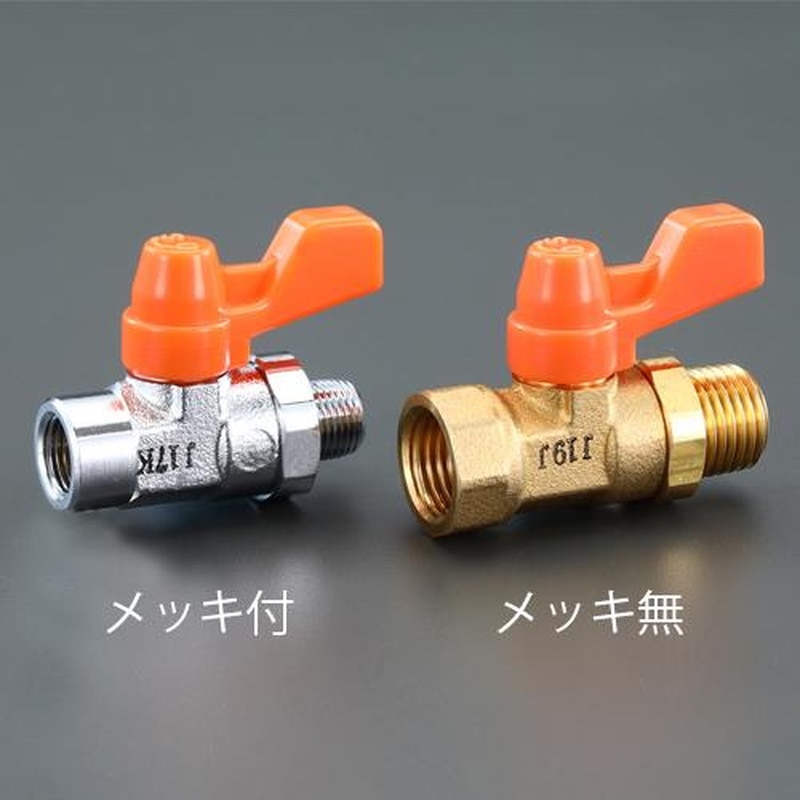

型番…ME2-10M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ…雄：R3/8”雌：Rc3/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:38×102×27●梱包重量78g

商品コード：

4550061544013

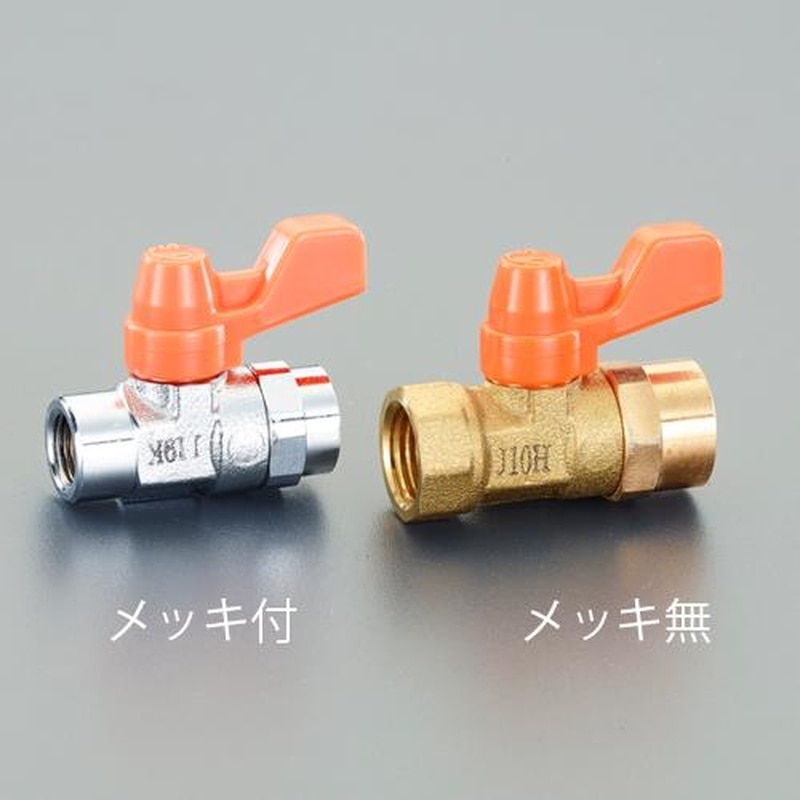

型番…ME1-06M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ(Rc)…1/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:43×98×18●梱包重量42g

商品コード：

4550061544020

型番…ME1-10M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ(Rc)…3/8”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:82×38×25●梱包重量82g

商品コード：

4550061544037

型番…ME1-08M●温度…－20～80℃●最高圧力…1.0MPa●材質…真鍮（クロムメッキ）●使用流体…冷温水・油・エアー●取付ねじ(Rc)…1/4”●ハンドルはワンタッチ着脱式なので、施工の邪魔になりません。●梱包サイズ:71×38×18●梱包重量50g

商品コード：

4550061544044

型番…CY-2208R●適合ホース内径※…7mm●材質…ボディ：黄銅（カドミレス材）C3771BDスピンドル：C3604BDOリング：NBR70-1●圧力…0.98MPa（10kgf/c㎡）以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●弁箱耐圧検査…1.5MPa●弁座漏れ検査…0.6MPa●タケノコ径…8×8mm●重量(g)…115●※適合ホース内径はホース材質により多少誤差が生じます。●ストレート型●一次側、二次側共にホース接続するためのタケノコ部分がユニオン形式になっています。●梱包サイズ:124×137×26●梱包重量116g

商品コード：

4550061619841

型番…BW-0033●取付ねじ…Rc3/8”(PT)×G3/8”(PF)●圧力…0.98MPa以下●温度…－10～80℃(凍結無き事)●重量(g)…194●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●両内ネジ型●一次側がテーパー（PT）内ネジ、二次側が平行（PF）内ネジの配管用バルブです。●一般的な両内ネジタイプの汎用性の高い仕様になっております。●面間も短く、狭小な場所の配管にも威力を発揮します。●標準ミニボールバルブよりボール内径が大きいタイプです。●梱包サイズ:79×105×29●梱包重量196g

商品コード：

4550061956922

型番…BW-0044●取付ねじ…Rc1/2”(PT)×G1/2”(PF)●圧力…0.98MPa以下●温度…－10～80℃(凍結無き事)●重量(g)…244●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●両内ネジ型●一次側がテーパー（PT）内ネジ、二次側が平行（PF）内ネジの配管用バルブです。●一般的な両内ネジタイプの汎用性の高い仕様になっております。●面間も短く、狭小な場所の配管にも威力を発揮します。●標準ミニボールバルブよりボール内径が大きいタイプです。●梱包サイズ:85×108×28●梱包重量246g

商品コード：

4550061956939

型番…BW-0066●取付ねじ…Rc3/4”(PT)×G3/4”(PF)●圧力…0.98MPa以下●温度…－10～80℃(凍結無き事)●重量(g)…293●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●両内ネジ型●一次側がテーパー（PT）内ネジ、二次側が平行（PF）内ネジの配管用バルブです。●一般的な両内ネジタイプの汎用性の高い仕様になっております。●面間も短く、狭小な場所の配管にも威力を発揮します。●標準ミニボールバルブよりボール内径が大きいタイプです。●梱包サイズ:83×111×36●梱包重量292g

商品コード：

4550061956946

型番…BS-0033●取付ねじ…R3/8”(PT)×G3/8”(PF)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…189●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:85×113×30●梱包重量188g

商品コード：

4550061957103

型番…BS-0044●取付ねじ…R1/2”(PT)×G1/2”(PF)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…200●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:83×114×29●梱包重量202g

商品コード：

4550061957110

型番…BS-0066●取付ねじ…R3/4”(PT)×G3/4”(PF)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…252●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:68×110×28●梱包重量254g

商品コード：

4550061957127

型番…BT-3222R●使用圧力…0.98MPa以下●使用温度…-10～80℃(凍結箇所を除く)●取付ねじ（雄）…R1/4”(PT)●取付ねじ（雌）…Rc1/4”(PT)●重量(g)…111●弁箱耐圧検査…1.5MPa●弁座漏れ検査…0.6MPa●使用流体…空気・水・油●材質…ボディ：C3771BD(黄銅)ソケット：C3604BDシート：PTFEOリング：NBR70-1●RoHS指令相当品●L字方向の流路を切り替えるためのバルブです。●梱包サイズ:112×163×50●梱包重量114g

商品コード：

4550061978177

型番…BT-4333R●使用圧力…0.98MPa以下●使用温度…-10～80℃(凍結箇所を除く)●取付ねじ（雄）…R3/8”(PT)●取付ねじ（雌）…R3/8”(PT)●重量(g)…199●弁箱耐圧検査…1.5MPa●弁座漏れ検査…0.6MPa●使用流体…空気・水・油●材質…ボディ：C3771BD(黄銅)ソケット：C3604BDシート：PTFEOリング：NBR70-1●RoHS指令相当品●L字方向の流路を切り替えるためのバルブです。●梱包サイズ:84×101×48●梱包重量200g

商品コード：

4550061978184

型番…BM-1012●取付ねじ（雄）…R1/8”(PT)●取付ねじ（雌）…G1/4”(PF)●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●ボア径…6mm●一次側がテーパー（PT）外ネジ、二次側が平行（PF）内ネジの配管用バルブです。●二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。●喰い込み継手や、他の配管方法の継手などを接続するのに便利です。●重量(g)…61●梱包サイズ:74×113×20●梱包重量64g

商品コード：

4550061998656

型番…BM-1032●取付ねじ（雄）…R3/8”(PT)●取付ねじ（雌）…G1/4”(PF)●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●ボア径…6mm●重量(g)…67●一次側がテーパー（PT）外ネジ、二次側が平行（PF）内ネジの配管用バルブです。●二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。●喰い込み継手や、他の配管方法の継手などを接続するのに便利です。●梱包サイズ:69×114×28●梱包重量72g

商品コード：

4550061998663

型番…BM-0033●取付ねじ（雌）…G3/8”(PF)●取付ねじ（雄）…R3/8”(PT)●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…188●一次側がテーパー（PT）外ネジ、二次側が平行（PF）内ネジの配管用バルブです。●二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。●喰い込み継手や、他の配管方法の継手などを接続するのに便利です。●梱包サイズ:73×108×28●梱包重量192g

商品コード：

4550061998670

型番…BM-0044●取付ねじ（雌）…G1/2”(PF)●取付ねじ（雄）…R1/2”(PT)●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…236●一次側がテーパー（PT）外ネジ、二次側が平行（PF）内ネジの配管用バルブです。●二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。●喰い込み継手や、他の配管方法の継手などを接続するのに便利です。●梱包サイズ:80×103×30●梱包重量240g

商品コード：

4550061998687

型番…BM-0066●取付ねじ（雌）…G3/4”(PF)●取付ねじ（雄）…R3/4”(PT)●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…292●一次側がテーパー（PT）外ネジ、二次側が平行（PF）内ネジの配管用バルブです。●二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。●喰い込み継手や、他の配管方法の継手などを接続するのに便利です。●梱包サイズ:68×124×32●梱包重量288g

商品コード：

4550061998694

型番…BR-1310●取付ねじ…R3/8”(PT)●適合銅管…φ10mm●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…101●銅管用リング型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手として開発されました。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。

商品コード：

4550061998700

型番…BR-2410●取付ねじ…R1/2”(PT)●適合銅管…φ10mm●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…147●銅管用リング型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手として開発されました。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●梱包サイズ:78×111×23●梱包重量152g

商品コード：

4550061998717

型番…BR-2412●取付ねじ…R1/2”(PT)●適合銅管…φ12mm●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●温度…-10～80℃（凍結箇所を除く）●重量(g)…169●銅管用リング型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側はリング式の銅管固定用継手として開発されました。●簡単に銅管並びにアルミのなまし管などの接続を可能にしました。●梱包サイズ:81×112×36●梱包重量168g

商品コード：

4550061999493

型番…BS-2033●取付ねじ（R）…3/8”(PT)●取付ねじ（G）…3/8”(PF)●ボア径…8mm●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…111●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●両外ネジ型のストレートタイプ●一次側がテーパー（PT）外ネジ、二次側が平行（PF）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:90×110×23●梱包重量114g

商品コード：

4550061999509

型番…BS-9044R●取付ねじ（R）…1/2”(PT)●圧力…0.98MPa以下●使用流体…空気・水・油●温度…－10～80℃（凍結箇所を除く）●重量(g)…152●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●RoHS対応品●一次側・二次側共にテーパー（PT）外ネジの配管用バルブです。●一般にはない外ネジによる配管が可能です。●ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。●梱包サイズ:71×116×24●梱包重量154g

商品コード：

4550061999516

型番…BW-5111R●取付ねじ…Rc1/8”(PT)●ボア径(mm)…6●材質…ボディ：C3771BD、ソケット：C3604BD、シート：PTFE、Oリング：NBR70-1●圧力…0.98MPa以下●使用流体…空気・水・油●使用温度…－10～80℃●重量(g)…105●RoHS対応品●縦型三方内ネジ型タイプ●一次側・二次側共にテーパー（PT）内ネジ、縦型三方内ネジの配管用バルブです。●PT内ネジタイプの汎用性の高い仕様になっております。●面間も短く、狭小な場所の配管にも威力を発揮します。●梱包サイズ:75×114×20●梱包重量106g

商品コード：

4550061999554
