カップリング

●親指操作のラッチ構造で、片手で脱着が可能です。●カチッという音で確実な接続が確認できます。●材質：主要部及びバルブ／POM（ポリアセタール）、ラッチ／ステンレス、バルブ・スプリング／ステンレス（SUS316）、外部スプリング及びピン／ステンレス、Oリング／NBR（ニトリルゴム）●使用圧力：真空～0.84MPa●使用温度範囲：-40℃～82℃●タイプ：インサート●接続：内径6.4mm用●アセタール・弁付き●型番：PMCD2204●こちらの商品は事業者様向け商品です。

商品コード：

2500100025098

●親指操作のラッチ構造で、片手で脱着が可能です。●カチッという音で確実な接続が確認できます。●タイプ：パネルマウント●仕様：インサート●適応チューブサイズ内径：4.8mm（3/16インチ）●アセタール・弁付き●材質：本体・バルブ／ポリアセタール、ラッチ・外部スプリング・ピン／ステンレス、バルブスプリング／SUS316、Oリング／NBR（ニトリルゴム）●使用温度範囲：-40～+82℃●使用圧力：真空～0.84MPa●こちらの商品は事業者様向け商品です。

商品コード：

2500100025104

●PP素材で耐薬品性に優れ、ガンマ線滅菌が可能です。●親指操作のラッチ構造で、片手で脱着が可能です。●材質：主要部及びバルブ/PP(ポリプロピレン)、ラッチ/ステンレス、 バルブ・スプリング/ステンレス（SUS316）、 外部スプリング及びピン/ステンレス、 Oリング/EPDM（エチレンプロピレンゴム）●使用圧力範囲：真空～0.84MPa●使用温度範囲：0℃～71℃●タイプ：ボディ●接続：内径3.2mm用●PP・弁付き●※インサートは別売です。●こちらの商品は事業者様向け商品です。

商品コード：

2500100025111

●PP素材で耐薬品性に優れ、ガンマ線滅菌が可能です。●親指操作のラッチ構造で、片手で脱着が可能です。●材質：主要部及びバルブ/PP(ポリプロピレン)、ラッチ/ステンレス、 バルブ・スプリング/ステンレス（SUS316）、 外部スプリング及びピン/ステンレス、 Oリング/EPDM（エチレンプロピレンゴム）●使用圧力範囲：真空～0.84MPa●使用温度範囲：0℃～71℃●タイプ：インサート●接続：内径3.2mm用●PP・弁付き●※ボディは別売です。●こちらの商品は事業者様向け商品です。

商品コード：

2500100025128

●PP素材で耐薬品性に優れ、ガンマ線滅菌が可能です。●親指操作のラッチ構造で、片手で脱着が可能です。●材質：主要部及びバルブ/PP(ポリプロピレン)、ラッチ/ステンレス、 バルブ・スプリング/ステンレス（SUS316）、 外部スプリング及びピン/ステンレス、 Oリング/EPDM（エチレンプロピレンゴム）●使用圧力範囲：真空～0.84MPa●使用温度範囲：0℃～71℃●タイプ：インサート●接続：内径6.4mm用●PP・弁付き●※ボディは別売です。●こちらの商品は事業者様向け商品です。

商品コード：

2500100025135

パッキン付き。●ホース接続ノズルは回転しません。●※Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700121125

パッキン付き。

商品コード：

2502700125192

散水、農水用。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700142687

カップリング付き横水栓、散水栓用。●Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700161817

散水、農水用。●呼２０・２５：ゴムリングなし。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700165655

内径１１～１５×外径１６～２０ミリホース用。●５６７－０１３、５６８－３１２のセット。

商品コード：

2502700168939

散水ホース接手（タケノコ式）。

商品コード：

2502700169097

パッキン付き。

商品コード：

2502700186896

カップリング付き横水栓、散水栓用。●Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700188456

散水ホース接手（タケノコ式）。

商品コード：

2502700190848

●材質…ポリプロピレン●耐圧…0.69MPa（7kgf/c㎡）●呼び径…25（1”）●ねじサイズ…PT1”●サイズ(mm)…φD：37、φE：22、φF：21、φG：25、φI：27、h1：43、h2：34、H：93●重量…50g●使用温度範囲…0～60℃●梱包サイズ:165×48×80●梱包重量47g

商品コード：

4548745795783

●材質…スチール（亜鉛メッキ）●使用温度…蒸気：210℃以下、水：120℃以下●最高使用圧力…1.8MPa(18kgf/c㎡）●ねじサイズ…G（PF）1/2”●適合ホース内径…13mm●全高…82.5mm●六角対辺…27mm●重量…約125g●適合クランプ…EA141BT-4●梱包サイズ:130×27×65●梱包重量125g

商品コード：

4548745799859

●材質…スチール（亜鉛メッキ）●使用温度…蒸気：210℃以下、水：120℃以下●最高使用圧力…1.8MPa(18kgf/c㎡）●ねじサイズ…R（PT）1/2”●適合ホース内径…13mm●全高…90mm●六角対辺…22mm●重量…約110g●適合クランプ…EA141BT-4●梱包サイズ:165×23×50●梱包重量110g

商品コード：

4548745799866

●材質…スチール（亜鉛メッキ）●使用温度…蒸気：210℃以下、水：120℃以下●最高使用圧力…1.8MPa(18kgf/c㎡）●ねじサイズ…R（PT）3/4”●適合ホース内径…19mm●全高…91mm●六角対辺…27mm●重量…約170g●適合クランプ…EA141BT-6●梱包サイズ:140×31×65●梱包重量170g

商品コード：

4548745799873

●材質…可鍛鉄(亜鉛メッキ)●ホース内径…19mm●ホース外径…28～32mm●ねじサイズ(mm)…M10×35●継手とホースの接続をホールドするセーフティクロー付●梱包サイズ:111×67×40●梱包重量230g

商品コード：

4550061013939

●材質…可鍛鉄(亜鉛メッキ)●ホース内径…25mm●ホース外径…35～42mm●ねじサイズ(mm)…M10×35●継手とホースの接続をホールドするセーフティクロー付●梱包サイズ:114×84×60●梱包重量272g

商品コード：

4550061013946

●材質…ステンレス(SUS316)●使用圧力…2.5MPa●ホース内径…13mm●ホース外径…18～26mm●ねじサイズ(mm)…M8×30●梱包サイズ:89×20×47●梱包重量140g

商品コード：

4550061014110

●材質…ステンレス(SUS316)●使用圧力…2.5MPa●ホース内径…19mm●ホース外径…26～33mm●ねじサイズ(mm)…M8×30●梱包サイズ:151×139×19●梱包重量154g

商品コード：

4550061014127

●材質…ステンレス(SUS316)●使用圧力…2.5MPa●ホース内径…25mm●ホース外径…32～40mm●ねじサイズ(mm)…M10×35●梱包サイズ:96×51×19●梱包重量206g

商品コード：

4550061015667

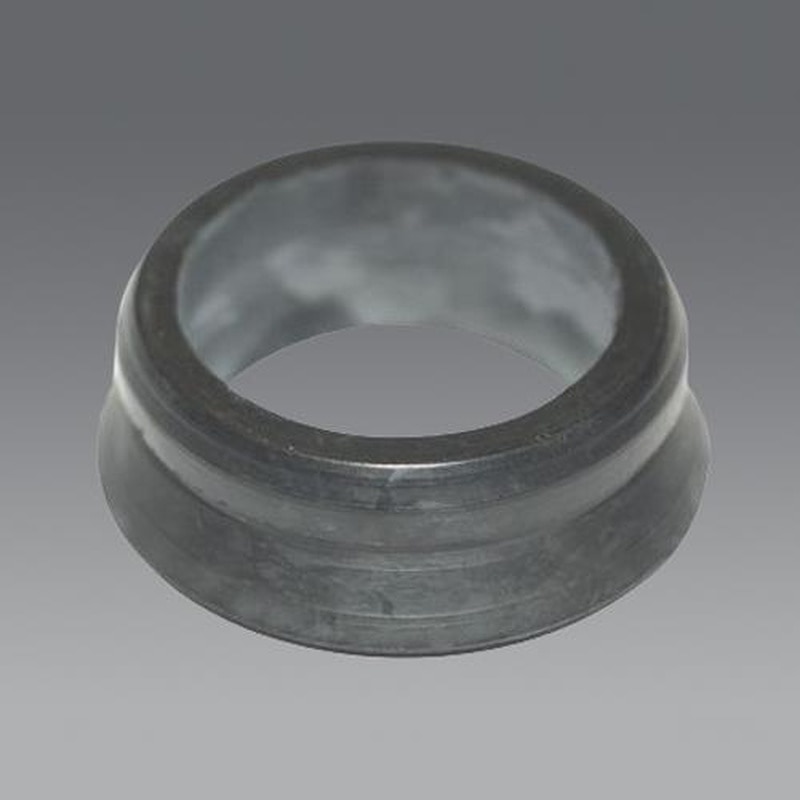

●材質…EPDM(エチレンプロピレンジエンゴム)●カラー…黒●外径…35mm●内径…23.5mm●高さ…12mm●EA462B、EA462C、EA462Aシリーズ用パッキン●梱包サイズ:68×40×16●梱包重量4g

商品コード：

4550061439333

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”●用途…エアー、水●使用圧力…2.5MPa●六角対辺…32㎜●全長…47mm●入数…1個●クロムフリーの亜鉛メッキ仕上げ●梱包サイズ:48×43×35●梱包重量124g

商品コード：

4550061957004

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”×G（PF）3/4”●用途…圧縮空気、水●使用圧力…2.5MPa●クロムフリーの亜鉛メッキ仕上げ。●内側にメッシュ付●梱包サイズ:54×41×28●梱包重量114g

商品コード：

4550061957011

●材質…スチール（亜鉛メッキ）●ホース内径…4”●ホース外径…127～140mm●ねじサイズ(mm)…M12×110●頑丈に作られています。●梱包サイズ:184×131×36●梱包重量1002g

商品コード：

4550061957028

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1/2”×G（PF）3/4”●用途…圧縮空気、水●使用圧力…2.5MPa●全長…40mm●六角対辺…27mm●重量(g)…104●内側にメッシュ付●梱包サイズ:65×90×30●梱包重量83g

商品コード：

4518340200500

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”×G（PF）1”●用途…圧縮空気、水●使用圧力…2.5MPa●六角対辺…36mm●全長…48mm●重量(g)…173●内側にメッシュ付●梱包サイズ:65×105×41●梱包重量174g

商品コード：

4518340200517

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”●適合ホース内径…3/4”（19mm）●用途…圧縮空気、液体●使用圧力…2.5MPa●サイズ(mm)…L：71、SW：32、L1：19、L2：40●内径(mm)…15●ツバ径(mm)…32●重量(g)…134●梱包サイズ:80×120×36●梱包重量135g

商品コード：

4518340200524

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1”●適合ホース内径…3/4”（19mm）●用途…圧縮空気、液体●使用圧力…2.5MPa●サイズ(mm)…L：73、SW：41、L1：20、L2：40●内径(mm)…15●ツバ径(mm)…73●重量(g)…197●梱包サイズ:80×155×45●梱包重量197g

商品コード：

4518340200531

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1”●適合ホース内径…1”（25mm）●用途…圧縮空気、液体●使用圧力…2.5MPa●サイズ(mm)…L：75、SW：41、L1：20、L2：41●内径(mm)…20●ツバ径(mm)…75●重量(g)…227●梱包サイズ:80×130×44●梱包重量220g

商品コード：

4518340200548

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1/4”●適合ホース内径…3/8”（10mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：44、SW：14、L1：9、L2：28●内径(mm)…6●重量(g)…22●梱包サイズ:50×90×15●梱包重量22g

商品コード：

4518340200579

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1/4”●適合ホース内径…1/2”（13mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：44、SW：17、L1：9、L2：28●内径(mm)…8.5●重量(g)…35●梱包サイズ:50×120×20●梱包重量36g

商品コード：

4518340200586

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/8”●適合ホース内径…3/8”（10mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：45、SW：19、L1：10、L2：28●内径(mm)…7●重量(g)…31●梱包サイズ:50×95×21●梱包重量32g

商品コード：

4518340200593

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/8”●適合ホース内径…1/2”（13mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：45、SW：19、L1：10、L2：28●内径(mm)…10●重量(g)…35●梱包サイズ:50×95×23●梱包重量36g

商品コード：

4518340200609

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1/2”●適合ホース内径…1/2”（13mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：65、SW：22、L1：15、L2：41●内径(mm)…10●重量(g)…60●梱包サイズ:50×100×25●梱包重量60g

商品コード：

4518340200616

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1/2”●適合ホース内径…5/8”（15mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：65、SW：22、L1：15、L2：41●重量(g)…62●内径(mm)…12●梱包サイズ:50×125×25●梱包重量62g

商品コード：

4518340200623

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”●適合ホース内径…5/8”（15mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：65、SW：27、L1：16、L2：41●内径(mm)…12●重量(g)…92●梱包サイズ:50×90×31●梱包重量90g

商品コード：

4518340200630

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”●適合ホース内径…3/4”（19mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：65、SW：27、L1：16、L2：41●内径(mm)…15●重量(g)…99●梱包サイズ:72×170×60●梱包重量100g

商品コード：

4518340200647

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）3/4”●適合ホース内径…1”（25mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：65、SW：22、L1：16、L2：39●内径(mm)…19●重量(g)…118●梱包サイズ:50×105×31●梱包重量117g

商品コード：

4518340200654

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1”●適合ホース内径…3/4”（19mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：74、SW：36、L1：40、L2：17●内径(mm)…15●重量(g)…175●梱包サイズ:65×125×38●梱包重量175g

商品コード：

4518340200661

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1”●適合ホース内径…1”（25mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：80、SW：36、L1：41、L2：17●内径(mm)…20●重量(g)…220●梱包サイズ:80×170×42●梱包重量227g

商品コード：

4518340200678

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1-1/4”●適合ホース内径…1-1/4”（32mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：92、SW：46、L1：48、L2：20●内径(mm)…25●重量(g)…406●梱包サイズ:100×140×52●梱包重量402g

商品コード：

4518340200685

●材質…スチール(亜鉛メッキ)●ねじ径…G（PF）1-1/2”●適合ホース内径…1-1/2”（38mm）●用途…圧縮空気、液体●使用圧力…1.6MPa●サイズ(mm)…L：100、SW：55、L1：51、L2：22●内径(mm)…33●重量(g)…532●梱包サイズ:210×280×63●梱包重量537g

商品コード：

4518340200692

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa●使用温度…-30～70℃●呼び径…15●ねじサイズ…R1/2”●サイズ(mm)…A：116、B：52、φC：32φF：14、h：32、H：70(エスコ寸法図をご参照ください。)●配管及びホース端末金具の雌ねじ部に取り付けて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●液体・気体・粉粒体など、あらゆる流体が搬送できます。石油、化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できるカップリングです。●梱包サイズ:52×40×70●梱包重量123g

商品コード：

4518340285330

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa●使用温度…-30～70℃●呼び径…20●ねじサイズ…R3/4●サイズ…A：116、B：52、φC：32φF：20、h：32、H：66(エスコ寸法図をご参照下さい）●配管及びホース端末金具の雌ねじ部に取り付けて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●液体・気体・粉粒体など、あらゆる流体が搬送できます。石油、化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できるカップリングです。●梱包サイズ:52×43×66●梱包重量123g

商品コード：

4518340285347

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa●使用温度…-30～70℃●呼び径…25●ねじサイズ…R1●サイズ…A：139、B：61、φC：37φF：24、h：39、H：81●配管及びホース端末金具の雌ねじ部に取り付けて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●液体・気体・粉粒体など、あらゆる流体が搬送できます。石油、化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できるカップリングです。●梱包サイズ:61×51×81●梱包重量187g

商品コード：

4518340285378

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa●使用温度…-30～70℃●呼び径…32●ねじサイズ…R1・1/4●サイズ…A：183、B：78、φC：46φF：28、h：48、H：105(エスコ寸法図をご参照下さい)●配管及びホース端末金具の雌ねじ部に取り付けて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●液体・気体・粉粒体など、あらゆる流体が搬送できます。石油、化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できるカップリングです。●梱包サイズ:140×60×130●梱包重量404g

商品コード：

4518340285385
