配管支持金具

型番…SGMKY●サイズ(W×D×H)mm…134.7×64×157●材質…SPHC●耐荷重…垂直：2156N、斜め：1176N●適合サイズ…H形鋼（鋼材厚7～30mm）●高強度タイプ●振れ止めワイヤーの取り付けに使用します。●注意：H形鋼に取り付けるにはW3/8寸切ボルト（H形鋼幅＋20mm）が別途必要になります。●梱包サイズ:187×164×76●梱包重量642g

商品コード：

4550061810415

型番…SG-4●許容静荷重…49N（5kgf）●材質…SPHC●H・L形鋼（鋼材厚20mmまで）、C形鋼（ツバ20mmまで）用●H・L・C形鋼用●ケーブルの支持部はループ状ハンガーですので、形鋼上面にも配線できます●梱包サイズ:151×105×54●梱包重量144g

商品コード：

4550061810422

型番…SGS-10-3N●許容静荷重…1：1.22kN、2：490N、3：981N●材質…SPHC●吊ボルト径…W3/8”●H・L形鋼（鋼材厚24mmまで）、C形鋼（ツバ20mmまで）●H・L・C形鋼用●ナット付●梱包サイズ:101×92×49●梱包重量342g

商品コード：

4550061810439

型番…SG-2●許容静荷重…49N（5kgf）●材質…SPHC●H・L形鋼（鋼材厚20mmまで）、C形鋼（ツバ20mmまで）●H・L・C形鋼用●ボックス等の器具を自在な位置に取り付けられる樹脂製取付板です●梱包サイズ:77×124×62●梱包重量140g

商品コード：

4550061810446

型番…SLC-1●許容静荷重…49N（5kgf）●適合フランジ厚…3～13mm●適合吊下ボルト径…W3/8”・M10・W1/2”・M12●材質…PVC●H・L・C形鋼用●結束バンド・サドルを使用し、配管・ケーブル等の固定もできます●蛍光灯、配線器具、火災感知器等の取り付けに●梱包サイズ:109×39×47●梱包重量44g

商品コード：

4550061811436

型番…SGM-VK1●許容静荷重…981N●材質…SPHC●鋼材厚30mmまで●H・L形鋼用●防犯カメラや照明器具、誘導灯の取り付けに●梱包サイズ:119×119×81●梱包重量306g

商品コード：

4550061811443

型番…KC-SR1●サイズ(W×D×H)mm…27.8×15×15●重量(g)…4●材質…SUS304●取付穴径(mm)…2～6●適応ケーブル径(mm)…φ6～12●横ずれ防止機能付。●梱包サイズ:58×34×15●梱包重量22g

商品コード：

4550061811450

型番…KC-SR1L●サイズ(W×D×H)mm…32.8×20×15●重量(g)…5●材質…SUS304●取付穴径(mm)…6～12●適応ケーブル径(mm)…φ6～12●横ずれ防止機能付。●梱包サイズ:81×59×22●梱包重量26g

商品コード：

4550061811467

型番…KC-SF1●サイズ(W×D×H)mm…30.9×15.5×15●重量(g)…4●材質…SUS304●取付穴径(mm)…2～6●適応ケーブル径(mm)…VVF2.0-3Cまで●入数…5個●横ずれ防止機能付●梱包サイズ:65×34×20●梱包重量22g

商品コード：

4550061811474

型番…SGB-15-3●許容静荷重…垂直：981N垂直から30°まで：588N●材質…SPHC●鋼材厚20mmまで●H・C形鋼用●適合鋼材幅…90～155mm●吊ボルト径…W3/8●吊ボルトを下げ、ラック・ダクト等の支持に使用します●角度調整ができます●梱包サイズ:209×180×130●梱包重量790g

商品コード：

4550061812488

型番…SGB-10E●許容静荷重…490N●材質…SPHC●H形鋼（鋼材厚20mmまで）、C形鋼組み合わせ（ツバ20mmまで）●H・C形鋼用●レースウェイ・ダクト・蛍光灯等の取り付けに●梱包サイズ:74×131×38●梱包重量254g

商品コード：

4550061812495

型番…SGB-15E●許容静荷重…490N●材質…SPHC●H形鋼（鋼材厚20mmまで）、C形鋼組み合わせ（ツバ20mmまで）●H・C形鋼用●レースウェイ・ダクト・蛍光灯等の取り付けに●梱包サイズ:170×77×39●梱包重量318g

商品コード：

4550061812501

型番…SGB-20E●許容静荷重…490N●材質…SPHC●H形鋼（鋼材厚20mmまで）、C形鋼組み合わせ（ツバ20mmまで）●H・C形鋼用●レースウェイ・ダクト・蛍光灯等の取り付けに●梱包サイズ:85×216×32●梱包重量384g

商品コード：

4550061812518

型番…KC-SF1L●サイズ(W×D×H)mm…35.9×20.6×15●重量(g)…6●材質…SUS304●取付穴径(mm)…6～12●適応ケーブル径(mm)…VVF2.0-3Cまで●入数…5個●横ずれ防止機能付●梱包サイズ:58×45×20●梱包重量28g

商品コード：

4550061812525

型番…SGB-10-3●許容静荷重…垂直：981N垂直から30°まで：588N●材質…SPHC●適合鋼材幅…60～105mm●吊ボルト径…W3/8”●鋼材厚20mmまで●H・C形鋼用●吊ボルトを下げ、ラック・ダクト等の支持に使用します●角度調整ができます●梱包サイズ:123×142×44●梱包重量630g

商品コード：

4550061812532

型番…SGB-20-3●許容静荷重…垂直：981N垂直から30°：588N●材質…SPHC●鋼材厚20mmまで●H・C形鋼用●適合鋼材幅…140～205mm●吊ボルト径…W3/8●吊ボルトを下げ、ラック・ダクト等の支持に使用します●角度調整ができます●梱包サイズ:212×182×131●梱包重量850g

商品コード：

4550061812549

型番…A10588-0053●適合管外径…60.5mm●使用ボルト…M8×100mm●吊ボルト径…W3/8”●径称…50A●呼び径…2mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鋳鉄製●重量(g)…420g●熱伸縮配管用のローラーバンド。●梱包サイズ:143×127×33●梱包重量382g

商品コード：

4550061831632

型番…A10588-0068●適合管外径…76.3mm●使用ボルト…M10×140mm●吊ボルト径…W3/8”●径称…65A●呼び径…2・1/2mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鋳鉄製●重量(g)…610g●熱伸縮配管用のローラーバンド。●梱包サイズ:141×155×39●梱包重量622g

商品コード：

4550061831649

型番…A10588-0072●適合管外径…89.1mm●使用ボルト…M10×150mm●吊ボルト径…W3/8”●径称…80A●呼び径…3mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鋳鉄製●重量(g)…800g●熱伸縮配管用のローラーバンド。●梱包サイズ:158×176×41●梱包重量722g

商品コード：

4550061831656

型番…A10588-0087●適合管外径…114.3mm●使用ボルト…M12×180mm●吊ボルト径…W1/2mm”●径称…100A●呼び径…4mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鋳鉄製●重量(g)…1120g●熱伸縮配管用のローラーバンド。●梱包サイズ:213×235×48●梱包重量1142g

商品コード：

4550061831663

型番…A10593-0015●適合管外径…27.2mm●使用ボルト…M6×20mm●吊ボルト径…W3/8”●径称…20A●呼び径…3/4mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鉄製SUM22(電気亜鉛メッキ)●重量(g)…106g●●熱伸縮配管用のローラーバンド。●梱包サイズ:89×58×31●梱包重量108g

商品コード：

4550061831670

型番…A10593-0020●適合管外径…34.0mm●使用ボルト…M6×20mm●吊ボルト径…W3/8”●径称…25A●呼び径…1mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鉄製SUM22(電気亜鉛メッキ)●重量(g)…150g●熱伸縮配管用のローラーバンド。●梱包サイズ:87×55×36●梱包重量154g

商品コード：

4550061831687

型番…A10593-0034●適合管外径…42.7mm/48.6mm●使用ボルト…M6×20mm●吊ボルト径…W3/8”●径称…32A/40A●呼び径…1・1/4mm/1・1/2mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鉄製SUM22(電気亜鉛メッキ)●重量(g)…203g●熱伸縮配管用のローラーバンド。●梱包サイズ:103×151×28●梱包重量212g

商品コード：

4550061831694

型番…A10638-0409●径称…125A●適合管外径…139.8mm●ねじ径…W1/2●材質…スチール（電気亜鉛メッキ)、硬質ウレタンフォーム●保温厚…25mm●冷温水置式配管断熱用のＵバンド。●125A以上は、かしめ部が溶接に変わります。●結露防止、熱損失防止、配管レベル調整として●梱包サイズ:231×231×71●梱包重量910g

商品コード：

4550061831762

型番…A10640-0356●径称…80A●適合管外径…89.1mm●ねじ径…W3/8mm●保温厚…40mm●材質…スチール(電気亜鉛メッキ)、硬質ウレタン●配管レベル調整用のウレタン付Ｕボルト。●配管の高さを調整するための製品です。断熱効果は得られません。●梱包サイズ:118×198×52●梱包重量266g

商品コード：

4550061831793

型番…A10640-0375●径称…80A●適合管外径…89.1mm●ねじ径…W3/8●保温厚…50mm●材質…スチール(電気亜鉛メッキ)、硬質ウレタン●配管レベル調整用のウレタン付Ｕボルト。●配管の高さを調整するための製品です。断熱効果は得られません。●梱包サイズ:128×211×49●梱包重量282g

商品コード：

4550061831809

型番…A23098-0011●径称…20A●適合管外径…27mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●水道配水用ポリエチレン管用の立バンド。●10tゴム付。●（株）クボタケミックススーパータフポリ、積水化学工業（株）エスロハイパーJW対応品●梱包サイズ:103×57×36●梱包重量152g

商品コード：

4550061831816

型番…A23098-0026●径称…25A●適合管外径…32mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●水道配水用ポリエチレン管用の立バンド。●10tゴム付。●（株）クボタケミックススーパータフポリ、積水化学工業（株）エスロハイパーJW対応品●梱包サイズ:87×107×36●梱包重量170g

商品コード：

4550061831823

型番…A10403-0065●高さ(mm)…125●穴径(mm)…9×14●幅…18mm●厚さ…2.7mm●つば径…35mm●ねじ径…W3/8”●材質…スチール（溶融亜鉛メッキ）●入数…2●立バンド用のねじ込み式取付足。●化粧座金が取り外し可能です。●アンカーやインサートに直接取付け可能。●梱包サイズ:165×55×35●梱包重量156g

商品コード：

4550061833100

型番…A10403-0084●高さ(mm)…200●穴径(mm)…9×14●幅…18mm●厚さ…2.7mm●つば径…35mm●ねじ径…W3/8”●材質…スチール（溶融亜鉛メッキ）●入数…2●立バンド用のねじ込み式取付足。●化粧座金が取り外し可能です。●アンカーやインサートに直接取付け可能。●梱包サイズ:61×255×35●梱包重量218g

商品コード：

4550061833124

型番…A10403-0099●高さ(mm)…250●穴径(mm)…9×14●幅…18mm●厚さ…2.7mm●つば径…35mm●ねじ径…W3/8”●材質…スチール（溶融亜鉛メッキ）●入数…2●立バンド用のねじ込み式取付足。●化粧座金が取り外し可能です。●アンカーやインサートに直接取付け可能。●梱包サイズ:55×307×33●梱包重量264g

商品コード：

4550061833131

型番…A10403-0101●高さ(mm)…300●穴径(mm)…9×14●幅…18mm●厚さ…2.7mm●つば径…35mm●ねじ径…W3/8”●材質…スチール（溶融亜鉛メッキ）●入数…2●立バンド用のねじ込み式取付足。●化粧座金が取り外し可能です。●アンカーやインサートに直接取付け可能。●梱包サイズ:57×353×37●梱包重量304g

商品コード：

4550061833148

型番…A11681-0033●材質…ステンレス(SUS304)●全長…900mm●厚み…3.0㎜●幅…40×40㎜●ボルト穴…11×50(L)㎜●入数…5本●両面穴タイプ(くぎ穴なし)●アングル接続金具とボルトナットを使用して架台やブラケットを組立できます。●寸法取→切断→組立で即配管ができるので、大幅なコストダウンが計れます。●溶接不要、組立式で強固な配管支持が可能です。●場所を取らないので持ち運びが便利です。●使用ボルトは工業規格品をご使用ください。●梱包サイズ:54×927×50●梱包重量5980g

商品コード：

4550061985069

型番…A11681-0014●材質…ステンレス(SUS304)●全長…1800mm●厚み…3.0㎜●幅…40×40㎜●ボルト穴…11×50(L)㎜●入数…5本●両面穴タイプ(くぎ穴なし)●アングル接続金具とボルトナットを使用して架台やブラケットを組立できます。●寸法取→切断→組立で即配管ができるので、大幅なコストダウンが計れます。●溶接不要、組立式で強固な配管支持が可能です。●場所を取らないので持ち運びが便利です。●使用ボルトは工業規格品をご使用ください。●梱包サイズ:58×1800×51●梱包重量11820g

商品コード：

4550061985076

型番…A10605-0037●径称…15A●適合管外径(mm)…15.88●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:57×40×17●梱包重量32g

商品コード：

4518340029453

サイズ：

適合管外径(mm)…15.88

型番…A10605-0056●径称…20A●適合管外径(mm)…22.22●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:76×54×15●梱包重量36g

商品コード：

4518340029477

サイズ：

適合管外径(mm)…22.22

型番…A10605-0075●径称…25A●適合管外径(mm)…28.58●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:64×56×20●梱包重量30g

商品コード：

4518340029507

サイズ：

適合管外径(mm)…28.58

型番…A10605-0080●径称…32A●適合管外径(mm)…34.92●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:86×71×28●梱包重量32g

商品コード：

4518340029521

サイズ：

適合管外径(mm)…34.92

型番…A10605-0094●径称…40A●適合管外径(mm)…41.28●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:81×70×16●梱包重量46g

商品コード：

4518340029545

サイズ：

適合管外径(mm)…41.28

型番…A10605-0107●径称…50A●適合管外径(mm)…53.98●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:92×89×19●梱包重量54g

商品コード：

4518340029583

サイズ：

適合管外径(mm)…53.98

型番…A10605-0111●径称…65A●適合管外径(mm)…66.68●ねじ径…W1/4”●材質…スチール（電気亜鉛メッキ）軟質塩ビコーティング●入数…1個●赤色のプレート部分材質…ポリプロピレン●銅管用●軟質塩ビの物性上、常温80℃までの配管にご使用下さい。●表面に軟質塩ビをコーティングしたUボルトです。(銅管用)●絶縁性に優れ、管の表面を支持金具の接触により発生する細かい傷から守ります。●配管施工時のナットの締付トルクは2.9Nm(30kgf・㎝)を厳守してください。●梱包サイズ:152×104×17●梱包重量62g

商品コード：

4518340029729

サイズ：

適合管外径(mm)…66.68

型番…A10617-0038●径称…15A●適合管外径(mm)…21.7●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…5個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:115×86×43●梱包重量354g

商品コード：

4518340029941

サイズ：

適合管外径(mm)…21.7

型番…A10617-0042●径称…20A●適合管外径(mm)…27.2●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…5個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:136×111×33●梱包重量394g

商品コード：

4518340029958

サイズ：

適合管外径(mm)…27.2

型番…A10617-0057●径称…25A●適合管外径(mm)…34.0●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…5個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:108×82×45●梱包重量432g

商品コード：

4518340029965

サイズ：

適合管外径(mm)…34.0

型番…A10617-0061●径称…32A●適合管外径(mm)…42.7●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…5個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:135×119×36●梱包重量472g

商品コード：

4518340029972

サイズ：

適合管外径(mm)…42.7

型番…A10617-0076●径称…40A●適合管外径(mm)…48.6●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…5個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:122×128×38●梱包重量522g

商品コード：

4518340029989

サイズ：

適合管外径(mm)…48.6

型番…A10617-0095●径称…50A●適合管外径(mm)…60.5●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…2個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:116×121×36●梱包重量232g

商品コード：

4518340029996

サイズ：

適合管外径(mm)…60.5

型番…A10617-0108●径称…65A●適合管外径(mm)…76.3●ねじ径…W3/8”●材質…ステンレス(SUS304)●入数…2個●SGP管に使用の場合は電蝕防止処理（防食テープなど）を行ってください。●ステンレス鋼管(厚肉管)用●梱包サイズ:141×123×23●梱包重量280g

商品コード：

4518340030039

サイズ：

適合管外径(mm)…76.3

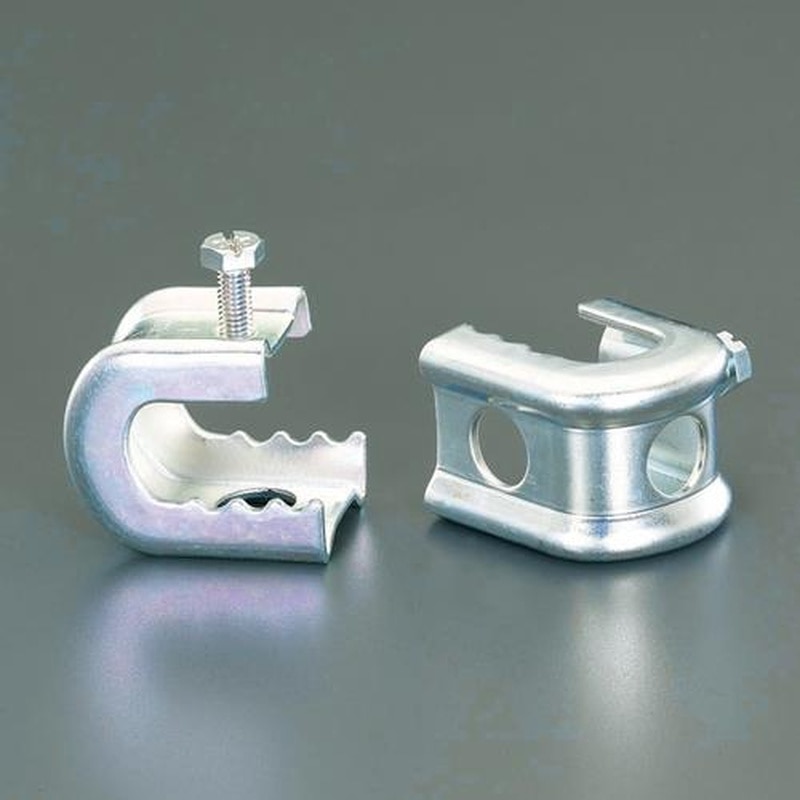

型番…A12053-0045●適合フランジ厚(mm)…3～12●サイズ(mm)…40×27×37●材質…スチール(三価クロメートメッキ)●入数…20個●振動に対してゆるみにくく、引張り荷重に対して先端がすべりにくいです。●ねじの先端をクボませ、造営材に広く大きく、食い込むようになっています。●梱包サイズ:230×66×60●梱包重量1204g

商品コード：

4518340030053

サイズ：

適合フランジ厚(mm)…3～12●サイズ(mm)…40×27×37

型番…A12053-0011●適合フランジ厚(mm)…3～16●サイズ(mm)…46×34×42●材質…スチール(三価クロメートメッキ)●入数…20個●振動に対してゆるみにくく、引張り荷重に対して先端がすべりにくいです。●ねじの先端をクボませ、造営材に広く大きく、食い込むようになっています。●梱包サイズ:71×234×73●梱包重量1538g

商品コード：

4518340030060

サイズ：

適合フランジ厚(mm)…3～16●サイズ(mm)…46×34×42
