プランジャー

型番…EBPJ4●本体・ボール材質…ポリアセタール●サイズ(mm)…A：4、B：3、C：5、D：0.7、E：4.6●最小～最大圧力(N)…3～7●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:44×35×4

商品コード：

4550061198803

型番…EBPJ5●本体・ボール材質…ポリアセタール●サイズ(mm)…A：5、B：4、C：6、D：1、E：5.6●最小～最大圧力(N)…4～7●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:54×30×5

商品コード：

4550061198810

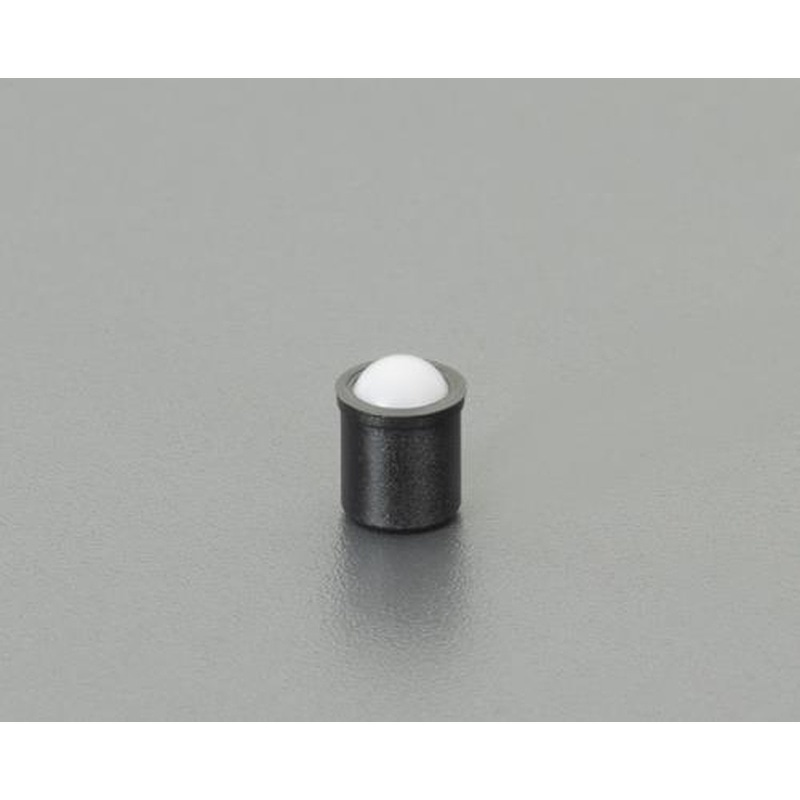

型番…EBPJ6●本体・ボール材質…ポリアセタール●サイズ(mm)…A：6、B：5、C：7、D：1.5、E：6.5●最小～最大圧力(N)…6～12●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:50×68×5●梱包重量2g

商品コード：

4550061198827

型番…EBPJ8●本体・ボール材質…ポリアセタール●サイズ(mm)…A：8、B：6.5、C：9、D：1.8、E：8.5●最小～最大圧力(N)…6～12●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:50×70×6●梱包重量2g

商品コード：

4550061198834

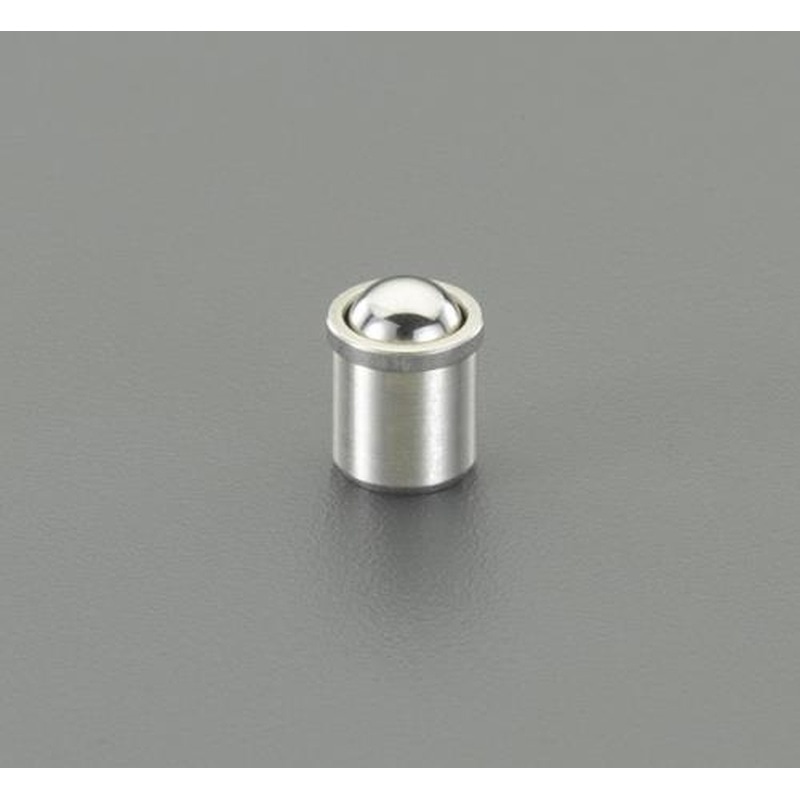

型番…SBP3●本体材質…SUS303●ボール材質…SUS420●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：3、B：2.5、C：4、D：0.65、E：3.5●最小～最大圧力(N)…1.7～3.4●梱包サイズ:46×36×3

商品コード：

4550061198858

型番…LBSU10●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…20～35●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:46×45×9●梱包重量8g

商品コード：

4550061199749

型番…LBSU12●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…30～55●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:63×34×13●梱包重量10g

商品コード：

4550061199756

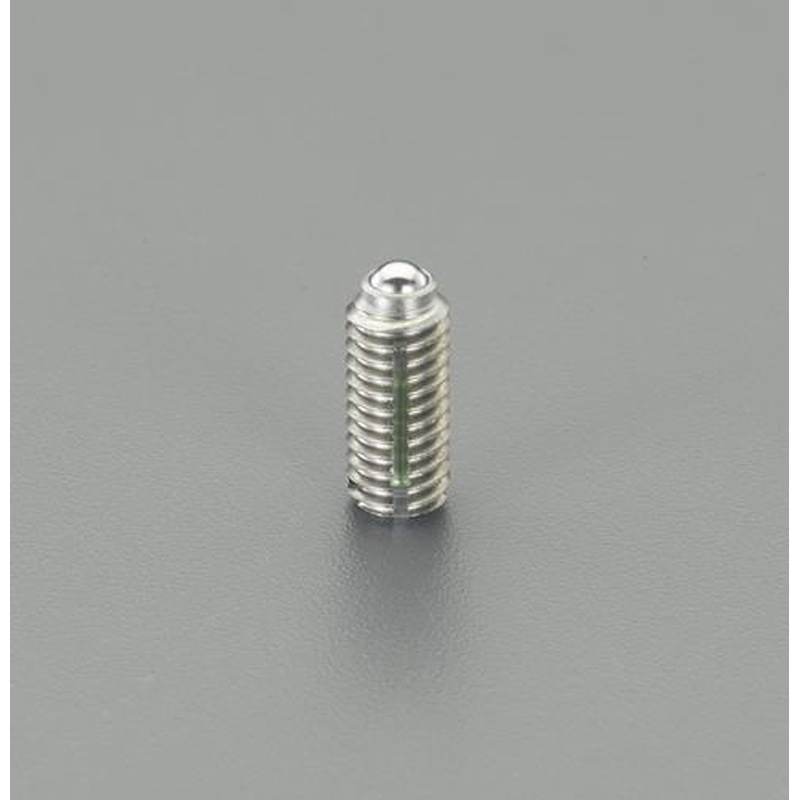

型番…LBSU16●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M16、B：10、C：24、D：3.5●最小～最大圧力(N)…65～125●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:100×150×40●梱包重量24g

商品コード：

4550061199763

型番…SBP4●本体材質…SUS303●ボール材質…SUS420●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：4、B：3、C：5、D：0.8、E：4.6●最小～最大圧力(N)…3～7●梱包サイズ:50×68×3●梱包重量2g

商品コード：

4550061199916

型番…SBP5●本体材質…SUS303●ボール材質…SUS420●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：5、B：4、C：6、D：1、E：5.6●最小～最大圧力(N)…4～7●梱包サイズ:61×49×5●梱包重量2g

商品コード：

4550061199923

型番…SBP6●本体材質…SUS303●ボール材質…SUS420●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：6、B：5、C：7、D：1.5、E：6.5●最小～最大圧力(N)…6～12●梱包サイズ:46×32×7●梱包重量2g

商品コード：

4550061199930

型番…SBP10●本体材質…SUS303●ボール材質…SUS420●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：10、B：8、C：13.5、D：2.7、E：12●最小～最大圧力(N)…10～20●梱包サイズ:45×38×12●梱包重量6g

商品コード：

4550061199954

型番…SBP12●本体材質…SUS303●ボール材質…SUS420●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：12、B：10、C：16、D：3.2、E：14●最小～最大圧力(N)…15～25●梱包サイズ:56×41×13●梱包重量10g

商品コード：

4550061199961

型番…LBSUH8●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…47～73●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×35×7●梱包重量4g

商品コード：

4550061200858

型番…LBSUH10●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…66～100●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:52×40×10●梱包重量6g

商品コード：

4550061200865

型番…LBSUH12●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…66～120●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:43×36×12●梱包重量12g

商品コード：

4550061200872

型番…SBPJ4●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：4、B：3、C：5、D：0.5、E：4.6●最小～最大圧力(N)…3～7●梱包サイズ:50×68×4●梱包重量2g

商品コード：

4550061200995

型番…SBPJ5●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：5、B：4、C：6、D：0.6、E：5.6●最小～最大圧力(N)…4～7●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061201053

型番…LBST6●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×39×5●梱包重量2g

商品コード：

4550061201503

型番…LBST8●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:53×43×7●梱包重量4g

商品コード：

4550061201510

型番…LBST10●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…20～25●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×36×10●梱包重量6g

商品コード：

4550061201527

型番…LBST12●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…30～35●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:68×39×12●梱包重量10g

商品コード：

4550061201534

型番…LBST16●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M16、B：10、C：24、D：3.5●最小～最大圧力(N)…65～125●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:66×35×17●梱包重量22g

商品コード：

4550061201541

型番…LBSUH16●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M16、B：10、C：24、D：3.5●最小～最大圧力(N)…90～180●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:67×34×15●梱包重量24g

商品コード：

4550061201893

型番…EBP4●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：4、B：3、C：5、D：0.7、E：4.6●最小～最大圧力(N)…3～7●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:45×40×4

商品コード：

4550061201909

型番…EBP5●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：5、B：4、C：6、D：1、E：5.6●最小～最大圧力(N)…4～7●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:48×32×5●梱包重量2g

商品コード：

4550061201916

型番…SBPJ6●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：6、B：5、C：7、D：1.1、E：6.5●最小～最大圧力(N)…6～12●梱包サイズ:49×39×6●梱包重量2g

商品コード：

4550061201992

型番…SBPJ8●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：8、B：6.5、C：9、D：1.5、E：8.5●最小～最大圧力(N)…6～12●梱包サイズ:48×38×8●梱包重量2g

商品コード：

4550061202029

型番…SBPJ10●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：10、B：8、C：13.5、D：2.3、E：12●最小～最大圧力(N)…10～20●梱包サイズ:41×29×14●梱包重量6g

商品コード：

4550061202036

型番…SBPJ12●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：12、B：10、C：16、D：3.1、E：14●最小～最大圧力(N)…15～25●梱包サイズ:49×37×19●梱包重量6g

商品コード：

4550061202050

型番…LBSTH3●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…5～7●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×2●梱包重量2g

商品コード：

4550061202470

型番…LBSTH4●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…12～22●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061202487

型番…LBSTH5●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M5、B：3、C：12、D：0.9●最小～最大圧力(N)…19～30●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061202494

型番…LBSTH6●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…28～40●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:46×38×5●梱包重量2g

商品コード：

4550061202500

型番…LBSTH8●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…47～73●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:46×34×11●梱包重量4g

商品コード：

4550061202517

型番…LBSTH10●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…66～100●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:53×49×11●梱包重量6g

商品コード：

4550061202524

型番…LBSTH12●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…66～120●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:45×38×11●梱包重量10g

商品コード：

4550061202531

型番…TSP-16●サイズ(mm)※エスコ寸法図参照ください。●A…8●B…M16×P1.5●C…24●D…59.4●E…13●F…18●G…6●H…29●I…53●J…8●K…16●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…143.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:69×67×26●梱包重量154g

商品コード：

4550061981030

型番…BST3A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M3●Bサイズ…1.5mm●Cサイズ…9mm●Dサイズ…0.5mm●圧力最小～最大…1.5～3N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:70×3×50●梱包重量1g

商品コード：

4518340126183

型番…BST4A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M4●Bサイズ…2.5mm●Cサイズ…10mm●Dサイズ…0.8mm●圧力最小～最大…4～10N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:70×4×50●梱包重量1g

商品コード：

4518340126268

型番…BST5A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M5●Bサイズ…3mm●Cサイズ…14mm●Dサイズ…0.9mm●圧力最小～最大…6～11N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:70×5×120●梱包重量1g

商品コード：

4518340126275

型番…BST6A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M6●Bサイズ…3.5mm●Cサイズ…15mm●Dサイズ…1mm●圧力最小～最大…9～13N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:70×6×50●梱包重量2g

商品コード：

4518340126336

型番…BST8A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M8●Bサイズ…5mm●Cサイズ…18mm●Dサイズ…1.5mm●圧力最小～最大…15～30N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:85×8×50●梱包重量4g

商品コード：

4518340126435

型番…BST10A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M10●Bサイズ…6●Cサイズ…23●Dサイズ…2●圧力最小～最大…20～35N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:70×10×50●梱包重量8g

商品コード：

4518340126480

型番…BST12A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M12●Bサイズ…8●Cサイズ…26●Dサイズ…2.5mm●圧力最小～最大…30～55N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:90×12×50●梱包重量12g

商品コード：

4518340126541

型番…BST16A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M16●Bサイズ…10mm●Cサイズ…33mm●Dサイズ…3.5mm●圧力最小～最大…65～125N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:85×16×50●梱包重量31g

商品コード：

4518340126558

型番…BST20A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M20●Bサイズ…12mm●Cサイズ…43mm●Dサイズ…4.5mm●圧力最小～最大…80～160N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:70×20×50●梱包重量64g

商品コード：

4518340126688

型番…BST24A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…軽荷重用●Aサイズ…M24●Bサイズ…15mm●Cサイズ…48mm●Dサイズ…5.5mm●圧力最小～最大…90～180N●入数…1個●製品識別の為、製品背面にマーキングが付いています。●梱包サイズ:100×24×50●梱包重量100g

商品コード：

4518340126695

型番…BSTH3A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M3●Bサイズ…1.5mm●Cサイズ…9mm●Dサイズ…0.5mm●圧力最小～最大…5～7N●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:70×3×50●梱包重量1g

商品コード：

4518340126701

型番…BSTH4A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M4●Bサイズ…2.5mm●Cサイズ…10mm●Dサイズ…0.8mm●圧力最小～最大…12～22N●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:53×38×3●梱包重量1g

商品コード：

4518340126718
