メカニカル部品

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームの溝にガイドがはまり、回り止め防止が可能です。●ボルト(六角穴付ボルトＭ6Ｘ12)、ナット(TSFB002またはTSFNES6)は別売りです。●直交するフレーム締結に。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×15●適合溝幅(mm)：8●アルミフレーム用部材●T溝幅8mm用●アルミダイカスト

商品コード：

2500203381428

サイズ：

●ボルトサイズ：Ｍ６×１５ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームの溝にガイドがはまり、回り止め防止が可能です。●ボルト(六角穴付ボルトＭ6Ｘ12)、ナット(TSFB002またはTSFNES6)は別売りです。●直交するフレーム締結に。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×20●適合溝幅(mm)：10●アルミフレーム用部材●T溝幅10mm用●アルミダイカスト

商品コード：

2500203381435

サイズ：

●ボルトサイズ：Ｍ８×２０ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●ボルト(六角穴付ボルトＭ6Ｘ10)、ナット(TSFB002またはTSFNES6)は別売りです。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×10●厚さ(mm)：3●タイプ：Ｔ型●アルミフレーム用部材●T溝幅8mm用●ステンレス

商品コード：

2500203381442

サイズ：

●ボルトサイズ：Ｍ６×１０ｍｍ●厚さ：３ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●ボルト(六角穴付ボルトＭ6Ｘ10)、ナット(TSFB002またはTSFNES6)は別売りです。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×10●厚さ(mm)：3●適合溝幅(mm)：8●タイプ：Ｌ型●アルミフレーム用部材●T溝幅8mm用●ステンレス

商品コード：

2500203381459

サイズ：

●ボルトサイズ：Ｍ６×１０ｍｍ●厚さ：３ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●ボルト(六角穴付ボルトＭ6Ｘ10)、ナット(TSFB002またはTSFNES6)は別売りです。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×10●厚さ(mm)：3●適合溝幅(mm)：8●タイプ：十型●アルミフレーム用部材●T溝幅8mm用●ステンレス

商品コード：

2500203381466

サイズ：

●ボルトサイズ：Ｍ６×１０ｍｍ●厚さ：３ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×15●厚さ(mm)：3●タイプ：Ｌ型●アルミフレーム用部材●ステンレス

商品コード：

2500203381473

サイズ：

●ボルトサイズ：Ｍ８×１５ｍｍ●厚さ：３ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×15●厚さ(mm)：3●適合溝幅(mm)：10●タイプ：Ｔ型●ステンレス

商品コード：

2500203381480

サイズ：

●ボルトサイズ：Ｍ８×１５ｍｍ●厚さ：３ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●ボルト(六角穴付ボルトＭ8Ｘ15)、ナット(TSFB004またはTSFNEL8)は別売りです。●適合機種：TSF20●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M5×6●厚さ(mm)：2●タイプ：Ｌ型●アルミフレーム用部材●T溝幅6mm用●ステンレス

商品コード：

2500203381503

サイズ：

●ボルトサイズ：Ｍ５×６ｍｍ●厚さ：２ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●補強やブラケットを使用できない箇所に使用できます。●ボルト(六角穴付ボルトＭ8Ｘ15)、ナット(TSFB004またはTSFNEL8)は別売りです。●適合機種：TSF20●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M5×6●厚さ(mm)：2●タイプ：Ｔ型●アルミフレーム用部材●T溝幅6mm用●ステンレス

商品コード：

2500203381510

サイズ：

●ボルトサイズ：Ｍ５×６ｍｍ●厚さ：２ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームのコーナー部のほか、クロス部やベース固定にも使用できます。●ボルト(六角穴付ボルトＭ5Ｘ8)、ナット(TSFB013、TSFBPN39)は別売りです。●適合機種：TSF20●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M5×8●厚さ(mm)：3●アルミフレーム用部材●Ｔ溝幅6mm用●アルミ合金(A6063)

商品コード：

2500203381534

サイズ：

●ボルトサイズ：Ｍ５×８ｍｍ●厚さ：３ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームのコーナー部のほか、クロス部やベース固定にも使用できます。●ボルト(六角穴付ボルトＭ6Ｘ12)、ナット(TSFB002、TSFNES6)は別売りです。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×12●厚さ(mm)：5●アルミフレーム用部材●Ｔ溝幅8mm用●アルミ合金(A6063)

商品コード：

2500203381541

サイズ：

●ボルトサイズ：Ｍ６×１２ｍｍ●厚さ：５ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームコーナー部のほか、クロス部やベース固定にも使用できます。●ボルトナットは別売りです。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×15●厚さ(mm)：6●アルミフレーム用部材●Ｔ溝幅10mm用●アルミ合金(A6063)

商品コード：

2500203381558

サイズ：

●ボルトサイズ：Ｍ８×１５ｍｍ●厚さ：６ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF3060●厚さ(mm)：3●色：ブラック●アルミフレーム用部材●TSF3060用●ポリアミド

商品コード：

2500203381565

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF3060●厚さ(mm)：3●色：ライトグレー●アルミフレーム用部材●TSF3060用

商品コード：

2500203381572

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF3030●厚さ(mm)：3●色：ブラック●アルミフレーム用部材●TSF3030用

商品コード：

2500203381589

サイズ：

●厚さ：３ｍｍ

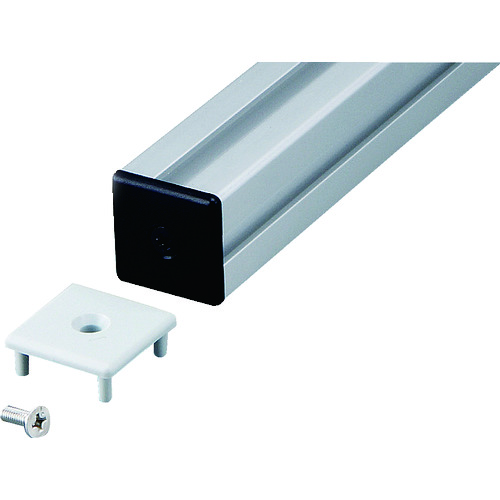

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF3030●厚さ(mm)：3●色：ライトグレー●アルミフレーム用部材●TSF3030用

商品コード：

2500203381596

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF2020●厚さ(mm)：3●色：ブラック●アルミフレーム用部材●ポリアミド(PA)

商品コード：

2500203381602

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF2020●厚さ(mm)：3●色：ライトグレー●アルミフレーム用部材

商品コード：

2500203381619

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF2040●厚さ(mm)：3●色：ブラック●アルミフレーム用部材

商品コード：

2500203381626

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF2040●厚さ(mm)：3●色：ライトグレー●アルミフレーム用部材

商品コード：

2500203381633

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF4080●厚さ(mm)：3●色：ブラック

商品コード：

2500203381640

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF4080●厚さ(mm)：3●色：ライトグレー

商品コード：

2500203381657

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF4040●厚さ(mm)：3●色：ブラック●アルミフレーム用部材●TSF4040用●ポリアミド

商品コード：

2500203381664

サイズ：

●厚さ：３ｍｍ

●フレームの端面を保護するキャップです。●フレームにビス固定することで、脱落を防ぎます。●フレーム端面のカバーに。●適合機種：TSF4040●厚さ(mm)：3●色：ライトグレー

商品コード：

2500203381671

サイズ：

●厚さ：３ｍｍ

●フレームをナットに入れ、ボルトでプレートを固定することでアジャスタとキャスターを簡単に取り付けることができます。●適合機種：TSF20●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M5×10●厚さ(mm)：6●アルミフレーム用部材●T溝幅6mm用●適用アジャスタ：M12(別売)●スチール(SS400)●ボルト、ナット、アジャスターは別売です。

商品コード：

2500203381688

サイズ：

●ボルトサイズ：Ｍ５×１０ｍｍ●厚さ：６ｍｍ

●フレームをナットに入れ、ボルトでプレートを固定することでアジャスタとキャスターを簡単に取り付けることができます。●ボルト(六角穴付ボルトＭ6Ｘ12)、ナット(TSFB002もしくはTSFNES6)、アジャスタ、キャスター(Ｍ12仕様)は別売りです。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×12●厚さ(mm)：6●アルミフレーム用部材●T溝幅8mm用●スチール(SS400)●ボルト、ナット、アジャスターは別売です。

商品コード：

2500203381695

サイズ：

●ボルトサイズ：Ｍ６×１２ｍｍ●厚さ：６ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトを締結する専用部材です。●Ｔ溝を利用してフレームを直角に締結します。●フレームの溝に入れることで外から見えない締結が可能です。●適合機種：TSF20●アルミフレーム用部材●T溝幅6mm用●ステンレス●セットスクリューM4×5(ステンレス)×2本

商品コード：

2500203381701

●フレームのＴ溝にナットを挿入し、ボルトを締結する専用部材です。●Ｔ溝を利用してフレームを直角に締結します。●フレームの溝に入れることで外から見えない締結が可能です。●適合機種：TSF30●アルミフレーム用部材●T溝幅8mm用●セットスクリューM6X8ステンレス2本付属●ステンレス●セットスクリューM6×8(ステンレス)×2本

商品コード：

2500203381718

●フレームのＴ溝にナットを挿入し、ボルトを締結する専用部材です。●Ｔ溝を利用してフレームを直角に締結します。●フレームの溝に入れることで外から見えない締結が可能です。●適合機種：TSF40●アルミフレーム用部材●T溝幅10mm用●セットスクリューくぼみ先(M8X12)ステンレス2本付属●ステンレス●セットスクリューM8×12(ステンレス)×2本

商品コード：

2500203381725

●フレームにナットを入れボルトでプレートを固定することでアジャスタとキャスターを簡単に取り付けられます。●ボルト(六角穴付ボルトＭ8Ｘ20)、ナット(TSFB004もしくはTSFBNEL8)、アジャスタ(Ｍ16仕様)は別売りです。●キャスタの取り付けピッチを確認ください。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×20●アルミフレーム用部材●T溝幅10mm用●適合アジャスタ：M16(別売)●アルミダイカスト●ボルト、ナット、アジャスターは別売です。

商品コード：

2500203381732

サイズ：

●ボルトサイズ：Ｍ８×２０ｍｍ

●フレームにナットを入れボルトでプレートを固定することでアジャスタを簡単に取り付けられます。●ボルト(六角穴付ボルトＭ8Ｘ20)、ナット(TSFB004もしくはTSFNEL8)、アジャスタ(Ｍ16仕様)は別売りです。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×20●T溝幅10mm用●適合アジャスタ：M16(別売)●アルミダイカスト●ボルト、ナット、アジャスターは別売です。

商品コード：

2500203381749

サイズ：

●ボルトサイズ：Ｍ８×２０ｍｍ

●フレームにナットを入れ、プレートをボルトで固定することでアジャスタを簡単に取り付けられます。●適合機種：TSF20、TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×18●T溝幅6mm、8mm用●適用アジャスタ：M12(別売)●アルミダイカスト●ボルト、ナット、アジャスターは別売です。

商品コード：

2500203381756

サイズ：

●ボルトサイズ：Ｍ６×１８ｍｍ

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能。また、スベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：M4●適合溝幅(mm)：10●ナット挿入：後入れ●スベリ防止機能付き●導電機能●ステンレス

商品コード：

2500203381930

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能。また、スベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：M5●適合溝幅(mm)：10●ナット挿入：後入れ●スベリ防止機能付き●導電機能●ステンレス

商品コード：

2500203381947

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能。また、スベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：M6●適合溝幅(mm)：10●ナット挿入：後入れ●スベリ防止機能付き●導電機能●ステンレス

商品コード：

2500203381954

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能。また、スベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：M8●適合溝幅(mm)：10●ナット挿入：後入れ●スベリ防止機能付き●導電機能●ステンレス

商品コード：

2500203381961

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能、またスベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：Ｍ3●ナット挿入：後入れ●スベリ防止機能付き●導電機能●Ｍ3用●Ｔ溝幅8mm用●ステンレス

商品コード：

2500203381978

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能、またスベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：Ｍ4●ナット挿入：後入れ●スベリ防止機能付き●導電機能●Ｍ4用●Ｔ溝幅8mm用●ステンレス

商品コード：

2500203381985

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能、またスベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：Ｍ5●ナット挿入：後入れ●スベリ防止機能付き●導電機能●Ｍ5用●Ｔ溝幅8mm用●ステンレス

商品コード：

2500203381992

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能、またスベリ防止機能付きです。●ステンレスのため、導電機能付きです。●適合ボルト：Ｍ6●ナット挿入：後入れ●スベリ防止機能付き●導電機能●Ｍ6用●Ｔ溝幅8mm用●ステンレス

商品コード：

2500203382005

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能。またスベリ防止機能付きです。●材質がステンレスのものは、導電機能付きです。●適合ボルト：M3●ナット挿入：後入れ●スベリ防止機能付き●導電機能●Ｍ3用●Ｔ溝幅6mm用●ステンレス

商品コード：

2500203382012

●フレームのＴ溝に挿入する専用ナットです。●ワンタッチで後入れ可能。またスベリ防止機能付きです。●材質がステンレスのものは、導電機能付きです。●適合ボルト：M4●ナット挿入：後入れ●スベリ防止機能付き●導電機能●Ｍ4用●Ｔ溝幅6mm用●ステンレス

商品コード：

2500203382029

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：50●ねじ寸法：M6●ねじ長さ(mm)：40●全高(mm)：63●台座径(mm)：40●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401911

サイズ：

●ねじ長さ：４０ｍｍ●全高：６３ｍｍ●台座径：４０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：100●ねじ寸法：M8●ねじ長さ(mm)：40●全高(mm)：63●台座径(mm)：40●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401928

サイズ：

●ねじ長さ：４０ｍｍ●全高：６３ｍｍ●台座径：４０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：200●ねじ寸法：M12●ねじ長さ(mm)：115●全高(mm)：167●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401942

サイズ：

●ねじ長さ：１１５ｍｍ●全高：１６７ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：200●ねじ寸法：M12●ねじ長さ(mm)：70●全高(mm)：122●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401959

サイズ：

●ねじ長さ：７０ｍｍ●全高：１２２ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：250●ねじ寸法：M16●ねじ長さ(mm)：115●全高(mm)：167●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401966

サイズ：

●ねじ長さ：１１５ｍｍ●全高：１６７ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：250●ねじ寸法：M16●ねじ長さ(mm)：70●全高(mm)：122●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401973

サイズ：

●ねじ長さ：７０ｍｍ●全高：１２２ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：300●ねじ寸法：M16●ねじ長さ(mm)：115●全高(mm)：177●台座径(mm)：90●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401980

サイズ：

●ねじ長さ：１１５ｍｍ●全高：１７７ｍｍ●台座径：９０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：300●ねじ寸法：M16●ねじ長さ(mm)：70●全高(mm)：132●台座径(mm)：90●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401997

サイズ：

●ねじ長さ：７０ｍｍ●全高：１３２ｍｍ●台座径：９０ｍｍ
