プランジャー（メカニカル部品）

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707921

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：４．０ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～27●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707952

サイズ：

●ストローク：４．０ｍｍ●全長：２８ｍｍ●センターピン径：６．０ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：2～7●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707969

サイズ：

●ストローク：１．５ｍｍ●全長：１５ｍｍ●センターピン径：１．５ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～10●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707976

サイズ：

●ストローク：２．３ｍｍ●全長：１８ｍｍ●センターピン径：２．４ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～9●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707983

サイズ：

●ストローク：２．５ｍｍ●全長：２０ｍｍ●センターピン径：２．７ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203708010

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：３．５ｍｍ

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708188

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：４．０ｍｍ

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～27●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708225

サイズ：

●ストローク：４．０ｍｍ●全長：２８ｍｍ●センターピン径：６．０ｍｍ

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：2～7●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708294

サイズ：

●ストローク：１．５ｍｍ●全長：１５ｍｍ●センターピン径：１．５ｍｍ

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～10●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708300

サイズ：

●ストローク：２．３ｍｍ●全長：１８ｍｍ●センターピン径：２．４ｍｍ

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～9●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708317

サイズ：

●ストローク：２．５ｍｍ●全長：２０ｍｍ●センターピン径：２．７ｍｍ

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708379

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：３．５ｍｍ

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●耐荷重(kN)：9(静荷重時)●外径d1(mm)：M6×0.5●全長l2(mm)：20●平面ボール●セレーション無し●ボール: ステンレス鋼、焼入れ ●ねじ：ステンレス鋼 1.4305(SUS303相当)

商品コード：

2500203800561

サイズ：

●外径ｄ１：Ｍ６×０．５ｍｍ●全長ｌ２：２０ｍｍ

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●外径d1(mm)：M6×0.5●全長l2(mm)：25●耐荷重max.(静荷重時kN)：9●平面ボール●セレーション無し●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305(SUS303相当)

商品コード：

2500203800578

サイズ：

●外径ｄ１：Ｍ６×０．５ｍｍ●全長ｌ２：２５ｍｍ

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●外径d1(mm)：M8×1●全長l2(mm)：10●耐荷重max.(静荷重時kN)：15●平面ボール●セレーション無し●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305(SUS303相当)

商品コード：

2500203800585

サイズ：

●外径ｄ１：Ｍ８×１ｍｍ●全長ｌ２：１０ｍｍ

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●外径d1(mm)：M8×1●全長l2(mm)：20●耐荷重max.(静荷重時kN)：15●平面ボール●セレーション無し●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305(SUS303相当)

商品コード：

2500203800592

サイズ：

●外径ｄ１：Ｍ８×１ｍｍ●全長ｌ２：２０ｍｍ

●インデックスプランジャー用ブッシュ

商品コード：

2500204365595

●ワークを傷付けないウレタンパッド付きです。(接着剤にて固定)●ウレタンスクリュー●本体：SCM435 黒染め HRC33～39●パッド：ポリウレタン ショアA90 オレンジ●北海道・沖縄運賃1500円

商品コード：

2500204890202

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824916

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824923

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824947

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824954

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M10×1.50●全長(mm)：17.7●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：2.4●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266499

サイズ：

●全長：１７．７ｍｍ●六角二面幅：５．０ｍｍ●ポール径：７．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M10×1.50●全長(mm)：26.7●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：2.4●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266505

サイズ：

●全長：２６．７ｍｍ●六角二面幅：５．０ｍｍ●ポール径：７．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M10×1.50●全長(mm)：36.7●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：2.4●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266512

サイズ：

●全長：３６．７ｍｍ●六角二面幅：５．０ｍｍ●ポール径：７．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M12×1.75●全長(mm)：32.0●六角二面幅(mm)：6.0●ポール径(mm)：8.7●ボール突き出し量(mm)：2.9●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266536

サイズ：

●全長：３２．０ｍｍ●六角二面幅：６．０ｍｍ●ポール径：８．７ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M16×2.00●全長(mm)：38.0●六角二面幅(mm)：8.0●ポール径(mm)：12.0●ボール突き出し量(mm)：4.0●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266574

サイズ：

●全長：３８．０ｍｍ●六角二面幅：８．０ｍｍ●ポール径：１２．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M4×0.70●全長(mm)：16.5●六角二面幅(mm)：2.0●ポール径(mm)：2.5●ボール突き出し量(mm)：0.8●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266741

サイズ：

●全長：１６．５ｍｍ●六角二面幅：２．０ｍｍ●ポール径：２．５ｍｍ

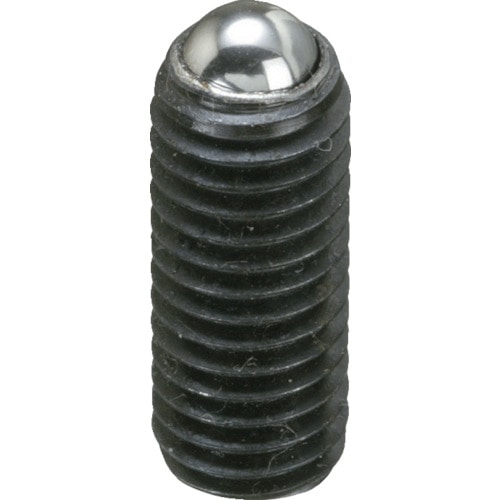

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M5×0.80●全長(mm)：12.6●六角二面幅(mm)：2.5●ポール径(mm)：3.0●ボール突き出し量(mm)：1.0●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266765

サイズ：

●全長：１２．６ｍｍ●六角二面幅：２．５ｍｍ●ポール径：３．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M5×0.80●全長(mm)：8.6●六角二面幅(mm)：2.5●ポール径(mm)：3.0●ボール突き出し量(mm)：1.0●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266789

サイズ：

●全長：８．６ｍｍ●六角二面幅：２．５ｍｍ●ポール径：３．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M6×1.00●全長(mm)：16.9●六角二面幅(mm)：3.0●ポール径(mm)：4.0●ボール突き出し量(mm)：1.4●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266802

サイズ：

●全長：１６．９ｍｍ●六角二面幅：３．０ｍｍ●ポール径：４．０ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M8×1.25●全長(mm)：13.3●六角二面幅(mm)：4.0●ポール径(mm)：5.5●ボール突き出し量(mm)：1.9●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266826

サイズ：

●全長：１３．３ｍｍ●六角二面幅：４．０ｍｍ●ポール径：５．５ｍｍ

●先端ボールにより、ワークを点で押さえます。●点での支持。●ねじ寸法：M8×1.25●全長(mm)：31.3●六角二面幅(mm)：4.0●ポール径(mm)：5.5●ボール突き出し量(mm)：1.9●全球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201266840

サイズ：

●全長：３１．３ｍｍ●六角二面幅：４．０ｍｍ●ポール径：５．５ｍｍ

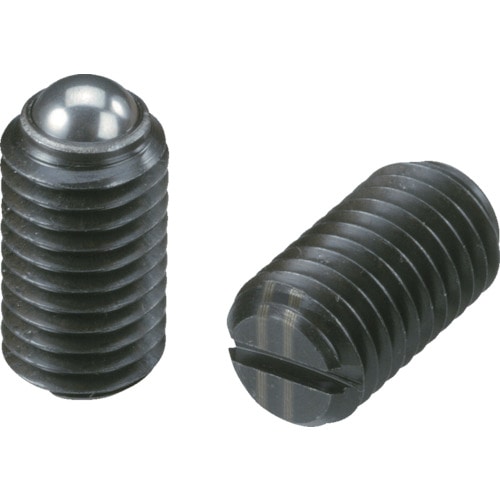

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：20.0～35.0●ねじ寸法：M10×1.50●ストローク(mm)：2.0●全長(mm)：19●ポール径(mm)：6●本体:スチール●ボール:スチール

商品コード：

2500201267670

サイズ：

●ストローク：２．０ｍｍ●全長：１９ｍｍ●ポール径：６ｍｍ

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：30.0～55.0●ねじ寸法：M12×1.75●ストローク(mm)：2.5●全長(mm)：22●ポール径(mm)：8●本体:スチール●ボール:スチール

商品コード：

2500201267694

サイズ：

●ストローク：２．５ｍｍ●全長：２２ｍｍ●ポール径：８ｍｍ

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：80.0～160.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●本体:スチール●ボール:スチール

商品コード：

2500201267731

サイズ：

●ストローク：４．５ｍｍ●全長：３０ｍｍ●ポール径：１２ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～7●ストローク(mm)：0.7●全長(mm)：5●ポール径(mm)：3.0●外径(mm)：4●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540858

サイズ：

●ストローク：０．７ｍｍ●全長：５ｍｍ●ポール径：３．０ｍｍ●外径：４ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～7●ストローク(mm)：1.0●全長(mm)：6●ポール径(mm)：4.0●外径(mm)：5●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540872

サイズ：

●ストローク：１．０ｍｍ●全長：６ｍｍ●ポール径：４．０ｍｍ●外径：５ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.5●全長(mm)：7●ポール径(mm)：5.0●外径(mm)：6●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540919

サイズ：

●ストローク：１．５ｍｍ●全長：７ｍｍ●ポール径：５．０ｍｍ●外径：６ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.8●全長(mm)：9●ポール径(mm)：6.5●外径(mm)：8●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540957

サイズ：

●ストローク：１．８ｍｍ●全長：９ｍｍ●ポール径：６．５ｍｍ●外径：８ｍｍ

●はめ込みタイプのプランジャーです。●エンプラケースプランジャー●本体：ポリアセタール ブラック●コイルバネ：SUS302WPA●ボール：ポリアセタール●抜けの恐れがある場合は接着剤等にて固定してください。

商品コード：

2500201541008

●インデックスプランジャー

商品コード：

2500202089356

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：1.5～3.0●ストローク(mm)：0.5●ポール径(mm)：1.5●ねじ径：M3×0.50●本体寸法(mm)長さ：9●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090321

サイズ：

●ストローク：０．５ｍｍ●ポール径：１．５ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：6.0～11.0●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：12●ねじ径：M5×0.80●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090338

サイズ：

●ストローク：０．９ｍｍ●ポール径：３．０ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●ねじ径：M6×1.00●本体寸法(mm)長さ：14●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090345

サイズ：

●ストローク：１．０ｍｍ●ポール径：３．５ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●本体寸法(mm)長さ：15●ねじ径：M6×1.00●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090352

サイズ：

●ストローク：１．０ｍｍ●ポール径：３．５ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：15.0～30.0●ストローク(mm)：1.5●ポール径(mm)：5.0●ねじ径：M8×1.25●本体寸法(mm)長さ：16●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090369

サイズ：

●ストローク：１．５ｍｍ●ポール径：５．０ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：15.0～30.0●ストローク(mm)：1.5●ポール径(mm)：5.0●ねじ径：M8×1.25●本体寸法(mm)長さ：18●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090376

サイズ：

●ストローク：１．５ｍｍ●ポール径：５．０ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：66.0～100.0●ストローク(mm)：2.0●ポール径(mm)：6.0●ねじ径：M10×1.5●本体寸法(mm)長さ：23●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090383

サイズ：

●ストローク：２．０ｍｍ●ポール径：６．０ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：19.0～30.0●ストローク(mm)：0.9●ポール径(mm)：3.0●ねじ径：M5×0.80●本体寸法(mm)長さ：12●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090390

サイズ：

●ストローク：０．９ｍｍ●ポール径：３．０ｍｍ
