メカニカル部品

●アルミの軽さを維持しながら、独自のフレーム断面で高剛性を実現しました。●フレームの溝には専用ナットＭ4～Ｍ8が挿入でき、様々なボルトとの締結が可能です。●表面をアルマイト処理(9μｍ以上)にすることで腐食を防ぎ、長期間に渡り美観を保ちます。●幅(mm)：40●高さ(mm)：40●長さ(mm)：300●SUS(株)製ＴナットSS(先入れ)、EasyナットSS(後入れ)と互換性あり●T溝幅：10mm●アルミ構造材(A6005CSS-T5)

商品コード：

2500203378084

サイズ：

●幅：４０ｍｍ●高さ：４０ｍｍ●長さ：３００ｍｍ

●アルミの軽さを維持しながら、独自のフレーム断面で高剛性を実現しました。●フレームの溝には専用ナットＭ4～Ｍ8が挿入でき、様々なボルトとの締結が可能です。●表面をアルマイト処理(9μｍ以上)にすることで腐食を防ぎ、長期間に渡り美観を保ちます。●幅(mm)：40●高さ(mm)：40●長さ(mm)：900●SUS(株)製ＴナットSS(先入れ)、EasyナットSS(後入れ)と互換性あり●T溝幅：10mm●アルミ構造材(A6005CSS-T5)

商品コード：

2500203378107

サイズ：

●幅：４０ｍｍ●高さ：４０ｍｍ●長さ：９００ｍｍ

●樹脂カバーなどの板材を固定する際に使用する部材です。●適合機種：TSF30●適合溝幅(mm)：8●ナット径：Ｍ5●TSF30用●ポリアミド

商品コード：

2500203379524

●フレームのＴ溝に先に挿入して使用する専用ナットです。●適合ボルト：Ｍ5●適合溝幅(mm)：8●ナット挿入：先入れ●Ｔ溝幅8mm用●S10C相当

商品コード：

2500203379548

●フレームのＴ溝に挿入する専用ナットです。●SEasyナットSSは後入れ、スベリ防止機能付きです。●適合ボルト：M6●適合溝幅(mm)：10●ナット挿入：先入れ●S10C相当

商品コード：

2500203379562

●フレームのＴ溝に先に挿入して使用する専用ナットです。●適合ボルト：M3●ナット挿入：先入れ●Ｔ溝幅8mm用●S10C相当

商品コード：

2500203379586

●フレームのＴ溝に挿入する専用ナットです。●SEasyナットSSは後入れ、スベリ防止機能付きです。●適合ボルト：M4●ナット挿入：先入れ●Ｍ4用●S10C相当

商品コード：

2500203379609

●先にＴ溝に挿入して使用するナットです。●適合ボルト：M3●ナット挿入：先入れ●Ｔ溝幅6mm用●Ｍ3用●S10C相当

商品コード：

2500203379623

●先にＴ溝に挿入して使用するナットです。●適合ボルト：M5●ナット挿入：先入れ●Ｔ溝幅6mm用●Ｍ5用●S10C相当

商品コード：

2500203379647

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームの溝にガイドがはまり、回り止め防止が可能です。●ボルト(六角穴付ボルトＭ6Ｘ12)、ナット(TSFB002またはTSFNES6)は別売りです。●直交するフレーム締結に。●適合機種：TSF40●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M8×20●適合溝幅(mm)：10●アルミフレーム用部材●T溝幅10mm用●アルミダイカスト

商品コード：

2500203381398

サイズ：

●ボルトサイズ：Ｍ８×２０ｍｍ

●フレームのＴ溝にナットを挿入し、ボルトで締結する専用部材です。●フレームの溝にガイドがはまり、回り止め防止が可能です。●ボルト(六角穴付ボルトＭ6Ｘ12)、ナット(TSFB002またはTSFNES6)は別売りです。●直交するフレーム締結に。●適合機種：TSF30●適合ボルト：六角穴付きボルト●ボルトサイズ(mm)：M6×12●適合溝幅(mm)：8●アルミフレーム用部材●T溝幅8mm用●アルミダイカスト

商品コード：

2500203381411

サイズ：

●ボルトサイズ：Ｍ６×１２ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：45●ノブ高さ(mm)：18●ねじ寸法：M10×1.50●ねじ長さ(mm)：30●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399232

サイズ：

●外径：４５ｍｍ●ノブ高さ：１８ｍｍ●ねじ長さ：３０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：45●ノブ高さ(mm)：18●ねじ寸法：M10×1.50●ねじ長さ(mm)：50●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399256

サイズ：

●外径：４５ｍｍ●ノブ高さ：１８ｍｍ●ねじ長さ：５０ｍｍ

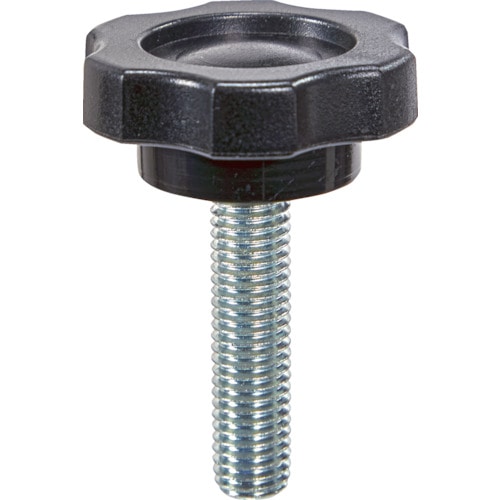

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：50●ノブ高さ(mm)：20●ねじ寸法：M12×1.75●ねじ長さ(mm)：40●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399270

サイズ：

●外径：５０ｍｍ●ノブ高さ：２０ｍｍ●ねじ長さ：４０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M5×0.80●ねじ長さ(mm)：10●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399294

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ長さ：１０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M5×0.80●ねじ長さ(mm)：20●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399317

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ長さ：２０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M5×0.80●ねじ長さ(mm)：30●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399331

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ長さ：３０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M6×1.00●ねじ長さ(mm)：15●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399355

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ長さ：１５ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M6×1.00●ねじ長さ(mm)：25●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399379

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ長さ：２５ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：42●ノブ高さ(mm)：17●ねじ寸法：M8×1.25●ねじ長さ(mm)：15●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399393

サイズ：

●外径：４２ｍｍ●ノブ高さ：１７ｍｍ●ねじ長さ：１５ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：42●ノブ高さ(mm)：17●ねじ寸法：M8×1.25●ねじ長さ(mm)：25●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399416

サイズ：

●外径：４２ｍｍ●ノブ高さ：１７ｍｍ●ねじ長さ：２５ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：42●ノブ高さ(mm)：17●ねじ寸法：M8×1.25●ねじ長さ(mm)：30●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399423

サイズ：

●外径：４２ｍｍ●ノブ高さ：１７ｍｍ●ねじ長さ：３０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：42●ノブ高さ(mm)：17●ねじ寸法：M8×1.25●ねじ長さ(mm)：40●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399430

サイズ：

●外径：４２ｍｍ●ノブ高さ：１７ｍｍ●ねじ長さ：４０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：42●ノブ高さ(mm)：17●ねじ寸法：M8×1.25●ねじ長さ(mm)：50●タイプ：おねじ●色：黒●耐熱温度(℃)：70℃●ノブ：ABS樹脂●おねじ：スチール(三価クロメート)

商品コード：

2500203399447

サイズ：

●外径：４２ｍｍ●ノブ高さ：１７ｍｍ●ねじ長さ：５０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：45●ノブ高さ(mm)：18●ねじ寸法：M10×1.50●ねじ深さ(mm)：10●タイプ：めねじ●色：黒●耐熱温度(℃)：70℃●ABS樹脂

商品コード：

2500203399454

サイズ：

●外径：４５ｍｍ●ノブ高さ：１８ｍｍ●ねじ深さ：１０ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：50●ノブ高さ(mm)：20●ねじ寸法：M12×1.75●ねじ深さ(mm)：12●タイプ：めねじ●色：黒●耐熱温度(℃)：70℃●ABS樹脂

商品コード：

2500203399461

サイズ：

●外径：５０ｍｍ●ノブ高さ：２０ｍｍ●ねじ深さ：１２ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M5×0.80●ねじ深さ(mm)：7.5●タイプ：めねじ●色：黒●耐熱温度(℃)：70℃●ABS樹脂

商品コード：

2500203399478

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ深さ：７．５ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：35●ノブ高さ(mm)：15●ねじ寸法：M6×1.00●ねじ深さ(mm)：7.5●タイプ：めねじ●色：黒●耐熱温度(℃)：70℃●ABS樹脂

商品コード：

2500203399485

サイズ：

●外径：３５ｍｍ●ノブ高さ：１５ｍｍ●ねじ深さ：７．５ｍｍ

●六角形タイプと溝が6つのため、より手にフィットしやすいです。●外径(mm)：42●ノブ高さ(mm)：17●ねじ寸法：M8×1.25●ねじ深さ(mm)：9●タイプ：めねじ●色：黒●耐熱温度(℃)：70℃●ABS樹脂

商品コード：

2500203399492

サイズ：

●外径：４２ｍｍ●ノブ高さ：１７ｍｍ●ねじ深さ：９ｍｍ

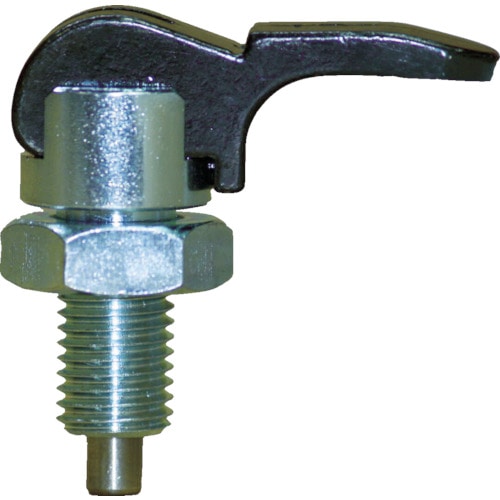

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：50●ねじ寸法：M10×1.25●全長(mm)：35●ピン径(mm)：5●耐熱温度(℃)：150●本体：SUM22L(ユニクロメッキ)●レバー：亜鉛ダイカスト(クロメート)●ピン：ステンレス(SUS304)●六角ナット(鋼ユニクロメッキ)●荷重はプランジャーピンのせん断荷重500Nに対する安全荷重で算出しています。

商品コード：

2500203399782

サイズ：

●全長：３５ｍｍ●ピン径：５ｍｍ

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：1400●ねじ寸法：M12×1.25●全長(mm)：41.5●ピン径(mm)：6●取付高さ(mm)：19●レバー幅(mm)：12●ねじ長(mm)：22.5●レバー長(mm)：44.6●外径(mm)：44.6●ストローク(mm)：6●耐熱温度(℃)：150●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399850

サイズ：

●全長：４１．５ｍｍ●ピン径：６ｍｍ●取付高さ：１９ｍｍ●レバー幅：１２ｍｍ

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：2500●ねじ寸法：M16×1.5●全長(mm)：53●ピン径(mm)：8●取付高さ(mm)：24●レバー幅(mm)：16●ねじ長(mm)：29●レバー長(mm)：59.4●耐熱温度(℃)：150●ストローク(mm)：8●外径(mm)：59.4●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399997

サイズ：

●全長：５３ｍｍ●ピン径：８ｍｍ●取付高さ：２４ｍｍ●レバー幅：１６ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：50●ねじ寸法：M6●ねじ長さ(mm)：40●全高(mm)：63●台座径(mm)：40●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401911

サイズ：

●ねじ長さ：４０ｍｍ●全高：６３ｍｍ●台座径：４０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：100●ねじ寸法：M8●ねじ長さ(mm)：40●全高(mm)：63●台座径(mm)：40●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401928

サイズ：

●ねじ長さ：４０ｍｍ●全高：６３ｍｍ●台座径：４０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：200●ねじ寸法：M12●ねじ長さ(mm)：115●全高(mm)：167●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401942

サイズ：

●ねじ長さ：１１５ｍｍ●全高：１６７ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：200●ねじ寸法：M12●ねじ長さ(mm)：70●全高(mm)：122●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401959

サイズ：

●ねじ長さ：７０ｍｍ●全高：１２２ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：250●ねじ寸法：M16●ねじ長さ(mm)：115●全高(mm)：167●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401966

サイズ：

●ねじ長さ：１１５ｍｍ●全高：１６７ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：250●ねじ寸法：M16●ねじ長さ(mm)：70●全高(mm)：122●台座径(mm)：60●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401973

サイズ：

●ねじ長さ：７０ｍｍ●全高：１２２ｍｍ●台座径：６０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：300●ねじ寸法：M16●ねじ長さ(mm)：115●全高(mm)：177●台座径(mm)：90●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401980

サイズ：

●ねじ長さ：１１５ｍｍ●全高：１７７ｍｍ●台座径：９０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：300●ねじ寸法：M16●ねじ長さ(mm)：70●全高(mm)：132●台座径(mm)：90●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203401997

サイズ：

●ねじ長さ：７０ｍｍ●全高：１３２ｍｍ●台座径：９０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：400●ねじ寸法：M20●ねじ長さ(mm)：125●全高(mm)：187●台座径(mm)：90●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203402000

サイズ：

●ねじ長さ：１２５ｍｍ●全高：１８７ｍｍ●台座径：９０ｍｍ

●本体にステンレス鋼を使用し、耐久性に優れています。●底部は滑りにくいニトリルゴム製です。●工作機械、産業機械などに。●許容荷重(kgf)：400●ねじ寸法：M20●ねじ長さ(mm)：80●全高(mm)：142●台座径(mm)：90●首振角度(°)：20●ねじ部：ステンレス(ＳＵＳ304)●台座：樹脂●底部：ニトリルゴム(ＮＢＲ)●TSPL40640とTSPL40840は底面にニトリルゴムは貼付されていません。

商品コード：

2500203402017

サイズ：

●ねじ長さ：８０ｍｍ●全高：１４２ｍｍ●台座径：９０ｍｍ

●ねじ込みタイプの鋼製握りです。●回転グリップです。●外径(mm)：16●グリップ長さ(mm)：48●ねじ寸法：M5×0.80●ねじ長さ(mm)：9.5●グリップ長(mm)：48●スチール

商品コード：

2500203402796

サイズ：

●外径：１６ｍｍ●グリップ長さ：４８ｍｍ●ねじ長さ：９．５ｍｍ

●ねじ込みタイプの鋼製握りです。●回転グリップタイプです●外径(mm)：16●グリップ長さ(mm)：57●ねじ寸法：M6×1.00●ねじ長さ(mm)：12.7●グリップ長(mm)：57●スチール

商品コード：

2500203402802

サイズ：

●外径：１６ｍｍ●グリップ長さ：５７ｍｍ●ねじ長さ：１２．７ｍｍ

●ねじ込みタイプの鋼製握りです。●回転グリップタイプです●外径(mm)：20●グリップ長さ(mm)：71●ねじ寸法：M8×1.25●ねじ長さ(mm)：14.3●グリップ長(mm)：71●スチール

商品コード：

2500203402819

サイズ：

●外径：２０ｍｍ●グリップ長さ：７１ｍｍ●ねじ長さ：１４．３ｍｍ

●ねじ込みタイプの鋼製握りです。●回転グリップタイプです●外径(mm)：25●グリップ長さ(mm)：86●ねじ寸法：M10×1.50●ねじ長さ(mm)：15.9●グリップ長(mm)：86●スチール

商品コード：

2500203402826

サイズ：

●外径：２５ｍｍ●グリップ長さ：８６ｍｍ●ねじ長さ：１５．９ｍｍ

●ねじ込みタイプの鋼製握りです。●回転グリップタイプです●外径(mm)：32●グリップ長さ(mm)：102●ねじ寸法：M12×1.75●ねじ長さ(mm)：19.1●グリップ長(mm)：102●スチール

商品コード：

2500203402833

サイズ：

●外径：３２ｍｍ●グリップ長さ：１０２ｍｍ●ねじ長さ：１９．１ｍｍ

●間隔をあけて線材をらせん状に巻いた、圧縮する方向に使うばねです。●寸法およびばね特性の許容差はJISB2704の2級を適用しています。●圧縮する方向に使うばね。●線径d(mm)：0.50●外径D(mm)：3.00●自由高さL(mm)：4.4●巻数(巻)：5.5●ばね定数(N/mm)：11.572●許容荷重(N)：12.75●荷重時高さL1(mm)：3.26●密着高さ(mm)：2.8●外径(mm)：4.4●端末形状：クローズエンド●巻方向：右巻●使用温度範囲：110℃以下●スチール(ピアノ線)

商品コード：

2500203435961

サイズ：

●線径ｄ：０．５０ｍｍ●外径Ｄ：３．００ｍｍ●自由高さＬ：４．４ｍｍ

●間隔をあけて線材をらせん状に巻いた、圧縮する方向に使うばねです。●寸法およびばね特性の許容差はJISB2704の2級を適用しています。●圧縮する方向に使うばね。●線径d(mm)：0.50●外径D(mm)：3.00●自由高さL(mm)：6.1●巻数(巻)：7.5●ばね定数(N/mm)：7.424●許容荷重(N)：12.75●荷重時高さL1(mm)：4.32●密着高さ(mm)：3.8●外径(mm)：6.1●端末形状：クローズエンド●巻方向：右巻●使用温度範囲：110℃以下●スチール(ピアノ線)

商品コード：

2500203435978

サイズ：

●線径ｄ：０．５０ｍｍ●外径Ｄ：３．００ｍｍ●自由高さＬ：６．１ｍｍ

●間隔をあけて線材をらせん状に巻いた、圧縮する方向に使うばねです。●寸法およびばね特性の許容差はJISB2704の2級を適用しています。●圧縮する方向に使うばね。●線径d(mm)：0.50●外径D(mm)：3.00●自由高さL(mm)：8.7●巻数(巻)：10.5●ばね定数(N/mm)：4.795●許容荷重(N)：12.75●荷重時高さL1(mm)：5.94●密着高さ(mm)：5.3●外径(mm)：8.7●端末形状：クローズエンド●巻方向：右巻●使用温度範囲：110℃以下●スチール(ピアノ線)

商品コード：

2500203435985

サイズ：

●線径ｄ：０．５０ｍｍ●外径Ｄ：３．００ｍｍ●自由高さＬ：８．７ｍｍ
