プランジャー（メカニカル部品）

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～9●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708317

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708379

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●ロングロックが緩み防止になります｡●荷重(N):28.0~40.0●ストローク(mm):1.0●ポール径(mm):3.5●ねじ径:M6×1.00●本体寸法(mm)長さ:14●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60●ロングロック:ポリアミド

商品コード：

2500205621607

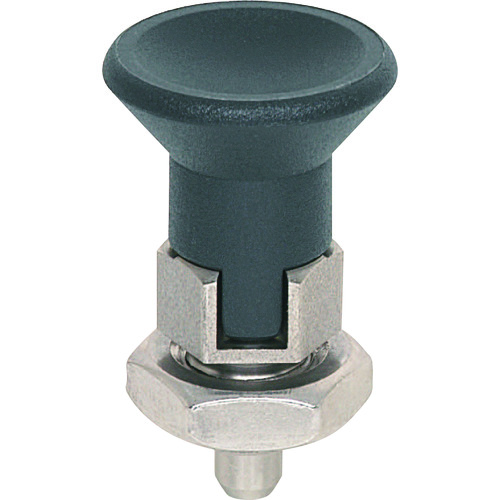

●ノブの操作でノーズがストロークし､位置決めします｡●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます｡●インデックスプランジャー●本体:SUS303●ノブ:ポリアミド つや消しブラック●コイルバネ:SUS302WPA●ノーズ:SUS420 HRC53~55●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500205690337

●ノブの操作でノーズがストロークし､位置決めします｡●インデックスプランジャー●本体:SUM22L 黒染め●ノブ:ポリアミド つや消しブラック●コイルバネ:SWPA●ノーズ:SUM22L HRC58~62

商品コード：

2500205690344

●ノブの操作でノーズがストロークし､位置決めします｡●インデックスプランジャー●本体:SUM22L 黒染め●ノブ:ポリアミド つや消しブラック●コイルバネ:SWPA●ノーズ:SUM22L HRC58~62

商品コード：

2500205690351

●インデックスプランジャー

商品コード：

2500205690368

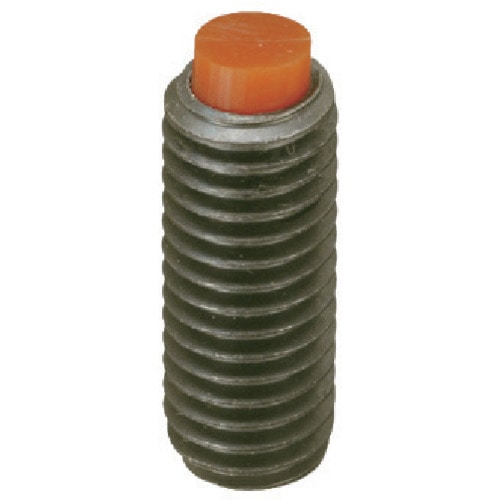

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824916

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824954

●全長が短く狭いスペースに取り付け可能です。●ロングロックが緩み防止になります。●ショートプランジャー●本体：SUM22L黒染め●コイルバネ：SWPA●センターピン：SUM22LHRC56～60●ロングロック：ポリアミド

商品コード：

2500202136487

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566024

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：10～55●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566048

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：45～100●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566093

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～16●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566109

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～20●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566116

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7～20●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566130

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566147

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：56.0～111.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203008929

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：56.0～111.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203008936

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M10×1.50●全長(mm)：16●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：0.7●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263924

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M10×1.50●全長(mm)：25●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：0.7●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263931

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M10×1.50●全長(mm)：35●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：0.7●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263948

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M12×1.75●全長(mm)：20●六角二面幅(mm)：6.0●ポール径(mm)：8.7●ボール突き出し量(mm)：0.9●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263955

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M12×1.75●全長(mm)：30●六角二面幅(mm)：6.0●ポール径(mm)：8.7●ボール突き出し量(mm)：0.9●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263962

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M12×1.75●全長(mm)：40●六角二面幅(mm)：6.0●ポール径(mm)：8.7●ボール突き出し量(mm)：0.9●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263979

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M16×2.00●全長(mm)：25●六角二面幅(mm)：8.0●ポール径(mm)：12.0●ボール突き出し量(mm)：1.0●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263986

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M16×2.00●全長(mm)：50●六角二面幅(mm)：8.0●ポール径(mm)：12.0●ボール突き出し量(mm)：1.0●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263993

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M4×0.70●全長(mm)：10●六角二面幅(mm)：2.0●ポール径(mm)：2.5●ボール突き出し量(mm)：0.3●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264013

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M4×0.70●全長(mm)：16●六角二面幅(mm)：2.0●ポール径(mm)：2.5●ボール突き出し量(mm)：0.3●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264020

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M4×0.70●全長(mm)：6●六角二面幅(mm)：2.0●ポール径(mm)：2.5●ボール突き出し量(mm)：0.3●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264037

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M5×0.80●全長(mm)：12●六角二面幅(mm)：2.5●ポール径(mm)：3.0●ボール突き出し量(mm)：0.4●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264044

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M5×0.80●全長(mm)：20●六角二面幅(mm)：2.5●ポール径(mm)：3.0●ボール突き出し量(mm)：0.4●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264051

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M5×0.80●全長(mm)：8●六角二面幅(mm)：2.5●ポール径(mm)：3.0●ボール突き出し量(mm)：0.4●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264068

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M6×1.00●全長(mm)：10●六角二面幅(mm)：3.0●ポール径(mm)：4.0●ボール突き出し量(mm)：0.5●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264082

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M6×1.00●全長(mm)：16●六角二面幅(mm)：3.0●ポール径(mm)：4.0●ボール突き出し量(mm)：0.5●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264099

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M6×1.00●全長(mm)：25●六角二面幅(mm)：3.0●ポール径(mm)：4.0●ボール突き出し量(mm)：0.5●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264105

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M8×1.25●全長(mm)：12●六角二面幅(mm)：4.0●ポール径(mm)：5.5●ボール突き出し量(mm)：0.6●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264129

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M8×1.25●全長(mm)：20●六角二面幅(mm)：4.0●ポール径(mm)：5.5●ボール突き出し量(mm)：0.6●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264136

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M8×1.25●全長(mm)：30●六角二面幅(mm)：4.0●ポール径(mm)：5.5●ボール突き出し量(mm)：0.6●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201264143

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ストローク(mm)：0.3●全長(mm)：11.8●ポール径(mm)：3●六角穴径(mm)：2.5●ねじ径：M5×0.8●本体：SUM22L黒染め●ボール：ポリアセタール

商品コード：

2500201264150

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ストローク(mm)：0.4●全長(mm)：10.3●ポール径(mm)：4●六角穴径(mm)：3●ねじ径：M6×1●本体：SUM22L黒染め●ボール：ポリアセタール

商品コード：

2500201264167

●エンプラインデックスプランジャー

商品コード：

2500201560122

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：14●ポール径(mm)：3.0●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186306

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：11.0～18.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：15●ポール径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186610

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：18●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186832

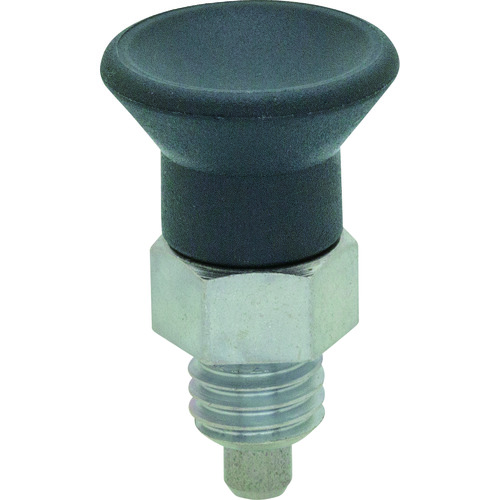

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L 黒染め●ノブ：ポリアミド つや消しブラック●コイルバネ：SWPA●ノーズ：SUM22L HRC58～62●北海道・沖縄運賃1500円

商品コード：

2500204562444

●PG・グリッパー(アジャストタイプ)●本体：SCM440 焼入焼戻 黒染め●チップ：超硬 HRC72●北海道・沖縄運賃1500円

商品コード：

2500204594193

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：3.0～4.5●ねじ寸法：M3×0.50●ストローク(mm)：0.4●全長(mm)：7●ポール径(mm)：1.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203017501

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：3.0～4.5●ねじ寸法：M3×0.50●ストローク(mm)：0.4●全長(mm)：7●ポール径(mm)：1.5●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203017518

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：50●ねじ寸法：M10×1.25●全長(mm)：35●ピン径(mm)：5●耐熱温度(℃)：150●本体：SUM22L(ユニクロメッキ)●レバー：亜鉛ダイカスト(クロメート)●ピン：ステンレス(SUS304)●六角ナット(鋼ユニクロメッキ)●荷重はプランジャーピンのせん断荷重500Nに対する安全荷重で算出しています。

商品コード：

2500203399782
