プランジャー（メカニカル部品）

●インデックスプランジャー

商品コード：

2500202089356

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：1.5～3.0●ストローク(mm)：0.5●ポール径(mm)：1.5●ねじ径：M3×0.50●本体寸法(mm)長さ：9●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090321

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：6.0～11.0●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：12●ねじ径：M5×0.80●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090338

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●ねじ径：M6×1.00●本体寸法(mm)長さ：14●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090345

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●本体寸法(mm)長さ：15●ねじ径：M6×1.00●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090352

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：15.0～30.0●ストローク(mm)：1.5●ポール径(mm)：5.0●ねじ径：M8×1.25●本体寸法(mm)長さ：16●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090369

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：15.0～30.0●ストローク(mm)：1.5●ポール径(mm)：5.0●ねじ径：M8×1.25●本体寸法(mm)長さ：18●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090376

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：66.0～100.0●ストローク(mm)：2.0●ポール径(mm)：6.0●ねじ径：M10×1.5●本体寸法(mm)長さ：23●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090383

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：19.0～30.0●ストローク(mm)：0.9●ポール径(mm)：3.0●ねじ径：M5×0.80●本体寸法(mm)長さ：12●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090390

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：4.0～10.0●ストローク(mm)：0.8●ポール径(mm)：2.5●ねじ径：M4×0.70●本体寸法(mm)長さ：10●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420HRC55●ロングロック：ポリアミド

商品コード：

2500202090406

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●本体寸法(mm)長さ：14●ねじ径：M6×1.00●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420HRC55●ロングロック：ポリアミド

商品コード：

2500202090413

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：47.0～73.0●ストローク(mm)：1.5●ポール径(mm)：5.0●ねじ径：M8×1.25●本体寸法(mm)長さ：16●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420HRC55●ロングロック：ポリアミド

商品コード：

2500202090420

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：47.0～73.0●ストローク(mm)：1.5●ポール径(mm)：5.0●本体寸法(mm)長さ：18●ねじ径：M8×1.25●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420HRC55●ロングロック：ポリアミド

商品コード：

2500202090437

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9.0～35.0●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202560145

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：10.0～55.0●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202560374

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：24.0～45.0●ねじ寸法：M10×1.50●ストローク(mm)：2.0●全長(mm)：19●ポール径(mm)：6.0●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203001241

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：24.0～45.0●ねじ寸法：M10×1.50●ストローク(mm)：2.0●全長(mm)：19●ポール径(mm)：6.0●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203001258

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203001265

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203001272

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：19～42●ねじ寸法：M10×1.50●ストローク(mm)：2.5●全長(mm)：19●センターピン径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203001357

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：26.0～49.0●ねじ寸法：M12×1.75●ストローク(mm)：2.5●全長(mm)：22●ポール径(mm)：8●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203003252

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：26.0～49.0●ねじ寸法：M12×1.75●ストローク(mm)：2.5●全長(mm)：22●ポール径(mm)：8.0●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203003269

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：12.0～53.0●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203003276

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：12.0～53.0●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203003283

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：22～57●ねじ寸法：M12×1.75●ストローク(mm)：3.5●全長(mm)：22●センターピン径(mm)：6.2●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203003375

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：41.0～86.0●ねじ寸法：M16×2.00●ストローク(mm)：3.5●全長(mm)：24●ポール径(mm)：10●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203005003

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：41.0～86.0●ねじ寸法：M16×2.00●ストローク(mm)：3.5●全長(mm)：24●ポール径(mm)：10●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203005010

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：45.0～100.0●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203005027

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：45.0～100.0●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203005034

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：38～78●ねじ寸法：M16×2.00●ストローク(mm)：4.5●全長(mm)：24●センターピン径(mm)：8.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203005041

●はめ込みタイプのプランジャーです。●ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～9.4●ストローク(mm)：1.0●ポール径(mm)：4.0●本体長(mm)：6●耐熱温度(℃)：50●外径(mm)：5●本体:樹脂(POM)●ボール:ステンレス、焼入れ

商品コード：

2500203023281

●はめ込みタイプのプランジャーです。●ボールとケースがステンレス製のボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：3.0～6.5●ストローク(mm)：1.4●全長(mm)：6●外径(mm)：5●ポール径(mm)：4.0●耐熱温度(℃)：250●ボール径(mm)：4.0●本体:ステンレス(SUS305)●ボール:ステンレス、焼入れ

商品コード：

2500203023298

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：12●ポール径(mm)：3●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203023311

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：12●ポール径(mm)：3.0●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203023328

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～19.0●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203023335

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～19.0●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203023342

●はめ込みタイプのプランジャーです。●ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.2～12.6●ストローク(mm)：1.6●ポール径(mm)：5.0●本体長(mm)：7●耐熱温度(℃)：50●外径(mm)：6●本体:樹脂(POM)●ボール:ステンレス、焼入れ

商品コード：

2500203025940

●はめ込みタイプのプランジャーです。●ボールとケースがステンレス製のボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：5.5～11.5●ストローク(mm)：1.8●全長(mm)：7●外径(mm)：6●ポール径(mm)：5.0●耐熱温度(℃)：250●ボール径(mm)：5.0●本体:ステンレス(SUS305)●ボール:ステンレス、焼入れ

商品コード：

2500203025957

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：11.0～18.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：14●ポール径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203026299

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：11.0～18.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：14●ポール径(mm)：3.5●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203026305

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～19.0●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203026312

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～19.0●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203026329

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：50●ねじ寸法：M10×1.25●全長(mm)：35●ピン径(mm)：5●耐熱温度(℃)：150●本体：SUM22L(ユニクロメッキ)●レバー：亜鉛ダイカスト(クロメート)●ピン：ステンレス(SUS304)●六角ナット(鋼ユニクロメッキ)●荷重はプランジャーピンのせん断荷重500Nに対する安全荷重で算出しています。

商品コード：

2500203399782

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：1400●ねじ寸法：M12×1.25●全長(mm)：41.5●ピン径(mm)：6●取付高さ(mm)：19●レバー幅(mm)：12●ねじ長(mm)：22.5●レバー長(mm)：44.6●外径(mm)：44.6●ストローク(mm)：6●耐熱温度(℃)：150●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399850

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：2500●ねじ寸法：M16×1.5●全長(mm)：53●ピン径(mm)：8●取付高さ(mm)：24●レバー幅(mm)：16●ねじ長(mm)：29●レバー長(mm)：59.4●耐熱温度(℃)：150●ストローク(mm)：8●外径(mm)：59.4●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399997

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～16●ねじ寸法：M10×1.50●ストローク(mm)：2.5●全長(mm)：19●センターピン径(mm)：4.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710037

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：14～26●ねじ寸法：M12×1.75●ストローク(mm)：3.5●全長(mm)：22●センターピン径(mm)：6.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710044

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：22～50●ねじ寸法：M16×2.00●ストローク(mm)：4.5●全長(mm)：24●センターピン径(mm)：8.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710051

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7～15●ねじ寸法：M8×1.25●ストローク(mm)：2.0●全長(mm)：16●センターピン径(mm)：4.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710068

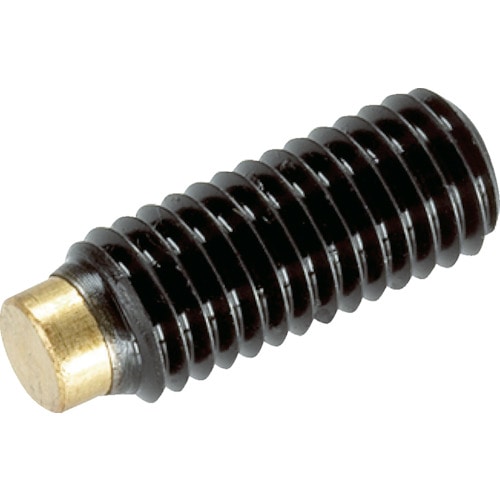

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M4●外径d2(mm)：2.5●長さl1(mm)：6.5●長さl2(mm)：1.2●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅●ねじ: 熱処理鋼

商品コード：

2500200348615
