プランジャー（メカニカル部品）

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：10～55●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566048

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：45～100●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566093

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～16●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566109

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～20●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566116

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7～20●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566130

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566147

●スプリングプランジャー専用レンチ●S45C

商品コード：

2500202627817

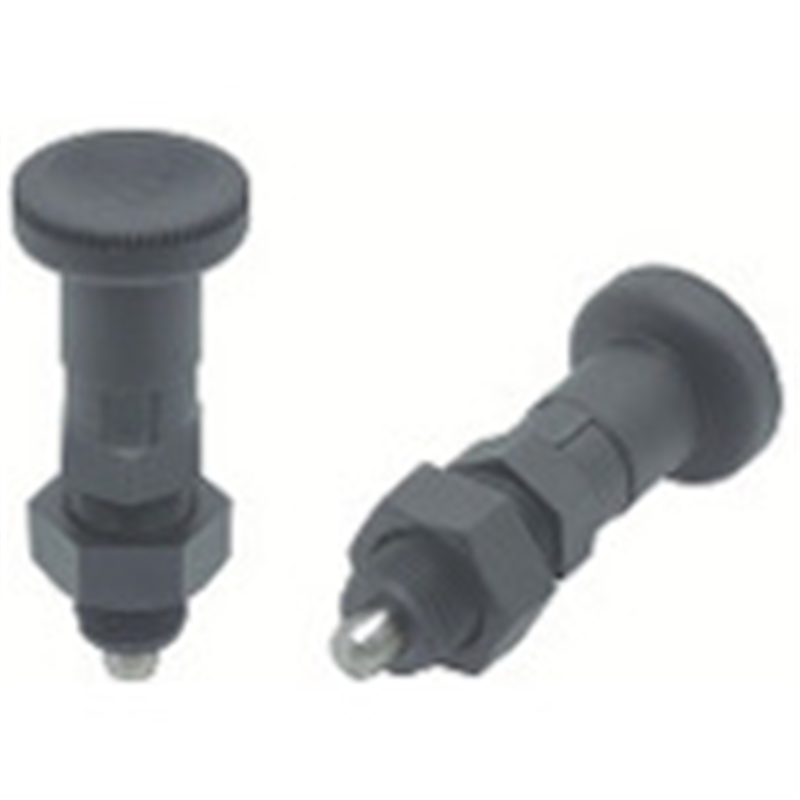

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202805857

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202805871

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：56.0～111.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203008929

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：56.0～111.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203008936

●はめ込みタイプのプランジャーです。●ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～20.4●ストローク(mm)：1.9●ポール径(mm)：6.5●本体長(mm)：9●外径(mm)：8●耐熱温度(℃)：50●本体:樹脂(POM)●ボール:ステンレス、焼入れ

商品コード：

2500203030067

●はめ込みタイプのプランジャーです。●ボールとケースがステンレス製のボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：7.0～12.5●ストローク(mm)：2.4●全長(mm)：9●外径(mm)：8●ポール径(mm)：6.5●耐熱温度(℃)：250●ボール径(mm)：6.5●本体:ステンレス(SUS305)●ボール:ステンレス、焼入れ

商品コード：

2500203030074

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：16●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203030159

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：16●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203030166

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203030173

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203030180

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：16～33●ねじ寸法：M8×1.25●ストローク(mm)：2.0●全長(mm)：16●センターピン径(mm)：3.8●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203030203

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：50●ねじ寸法：M10×1.25●全長(mm)：35●ピン径(mm)：5●耐熱温度(℃)：150●本体：SUM22L(ユニクロメッキ)●レバー：亜鉛ダイカスト(クロメート)●ピン：ステンレス(SUS304)●六角ナット(鋼ユニクロメッキ)●荷重はプランジャーピンのせん断荷重500Nに対する安全荷重で算出しています。

商品コード：

2500203399782

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：1400●ねじ寸法：M12×1.25●全長(mm)：41.5●ピン径(mm)：6●取付高さ(mm)：19●レバー幅(mm)：12●ねじ長(mm)：22.5●レバー長(mm)：44.6●外径(mm)：44.6●ストローク(mm)：6●耐熱温度(℃)：150●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399850

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：2500●ねじ寸法：M16×1.5●全長(mm)：53●ピン径(mm)：8●取付高さ(mm)：24●レバー幅(mm)：16●ねじ長(mm)：29●レバー長(mm)：59.4●耐熱温度(℃)：150●ストローク(mm)：8●外径(mm)：59.4●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399997

●ワークを傷付けないウレタンパッド付きです。(接着剤にて固定)●ウレタンスクリュー●本体：SCM435黒染めHRC33～39●パッド：ポリウレタンショアA90オレンジ

商品コード：

2500203521176

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707921

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～27●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707952

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：2～7●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707969

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～10●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707976

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～9●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203707983

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500203708010

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708188

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～27●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708225

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：2～7●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708294

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～10●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708300

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～9●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708317

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～16●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203708379

●ワークを傷付けないウレタンパッド付きです。(接着剤にて固定)●ウレタンスクリュー●本体：SCM435 黒染め HRC33～39●パッド：ポリウレタン ショアA90 オレンジ●北海道・沖縄運賃1500円

商品コード：

2500204890202

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：8●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l1(mm)：8●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ●ねじ： 熱処理鋼

商品コード：

2500200347571

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l1(mm)：12●耐荷重(kN)：4.5(静荷重時)●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347588

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：10.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347595

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：12.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347601

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：16.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：16.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347618

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：20.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347625

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：25.8●外径d1(mm)：M6×0.5●全長l1(mm)：25.8●耐荷重(kN)：9(静荷重時)●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ：熱処理鋼、1200±100N／mm2

商品コード：

2500200347632

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：11.2●外径d1(mm)：M8×1●全長l1(mm)：11.2●耐荷重max.(静荷重時kN)：15●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347649

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：21.2●外径d1(mm)：M8×1●全長l1(mm)：21.2●耐荷重max.(静荷重時kN)：15●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347656

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：7.5●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l2(mm)：7.5●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ●ねじ: 熱処理鋼

商品コード：

2500200347663

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：11.5●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l2(mm)：11.5●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347670

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：10●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347687

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：12●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347694

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：16●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：16●耐荷重(kN)：9(静荷重時)●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347700

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：20●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347717
