プランジャー（メカニカル部品）

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4.0～10.0●ねじ寸法：M4×0.70●ストローク(mm)：0.8●全長(mm)：9●ポール径(mm)：2.5●耐熱温度(℃)：180●本体:ステンレス(SUS303)●ボール:ステンレス(SUS420)

商品コード：

2500201268066

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●荷重(N)：4.0～10.0●ストローク(mm)：0.8●ポール径(mm)：2.5●ねじ径：M4×0.7●本体寸法(mm)長さ：10●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420HRC55

商品コード：

2500201268073

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6.0～11.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：12●ポール径(mm)：3●耐熱温度：180℃●本体:ステンレス(SUS303)●ボール:ステンレス(SUS420)

商品コード：

2500201268080

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9.0～13.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：14●ポール径(mm)：3.5●耐熱温度(℃)：180●本体:ステンレス(SUS303)●ボール:ステンレス(SUS420)

商品コード：

2500201268097

●ねじ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：15.0～30.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：16●ポール径(mm)：5●耐熱温度：180℃●本体:ステンレス(SUS303)●ボール:ステンレス(SUS420)

商品コード：

2500201268103

●はめ込みタイプのプランジャーです。●ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～20.4●ストローク(mm)：1.9●ポール径(mm)：6.5●本体長(mm)：9●外径(mm)：8●耐熱温度(℃)：50●本体:樹脂(POM)●ボール:ステンレス、焼入れ

商品コード：

2500203030067

●はめ込みタイプのプランジャーです。●ボールとケースがステンレス製のボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：7.0～12.5●ストローク(mm)：2.4●全長(mm)：9●外径(mm)：8●ポール径(mm)：6.5●耐熱温度(℃)：250●ボール径(mm)：6.5●本体:ステンレス(SUS305)●ボール:ステンレス、焼入れ

商品コード：

2500203030074

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：16●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203030159

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：16●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203030166

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203030173

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203030180

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：16～33●ねじ寸法：M8×1.25●ストローク(mm)：2.0●全長(mm)：16●センターピン径(mm)：3.8●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203030203

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：14●ポール径(mm)：3.0●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186306

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：11.0～18.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：15●ポール径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186610

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：18●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186832

●ワークを傷付けないウレタンパッド付きです。(接着剤にて固定)●ウレタンスクリュー●本体：SCM435黒染めHRC33～39●パッド：ポリウレタンショアA90オレンジ

商品コード：

2500203521176

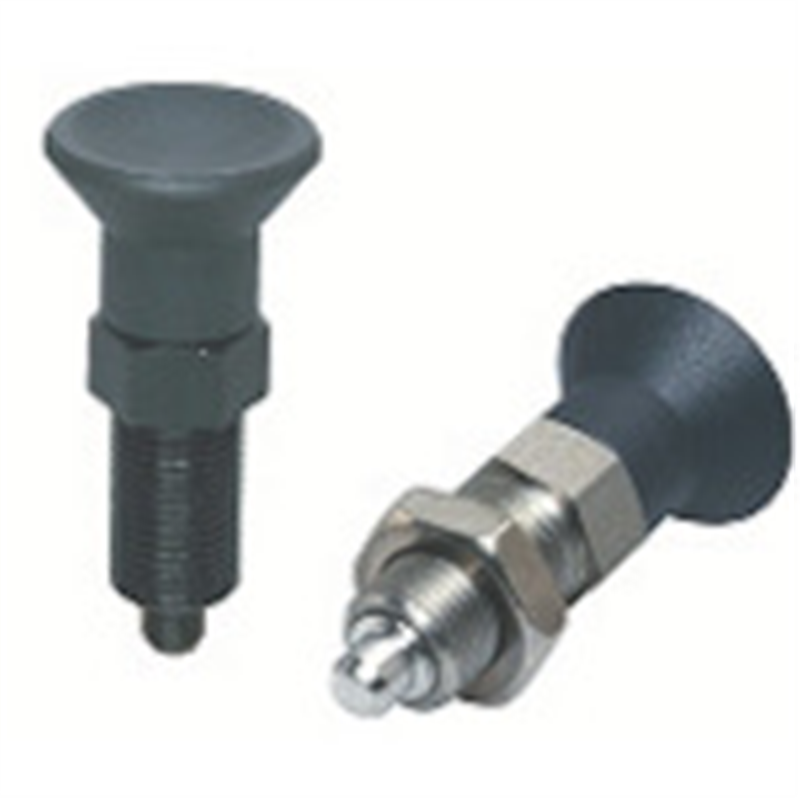

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451724

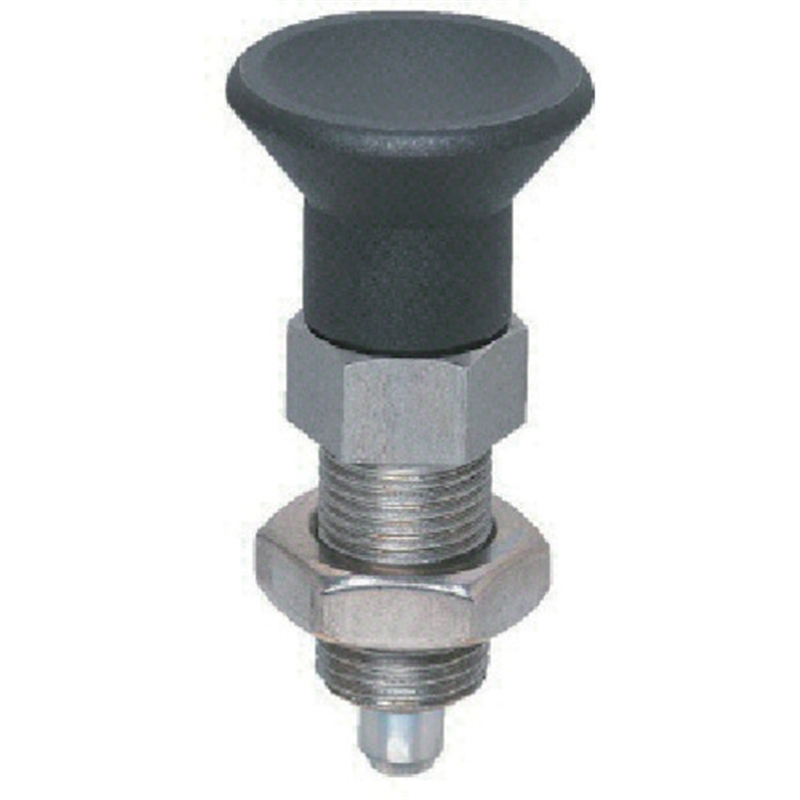

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451731

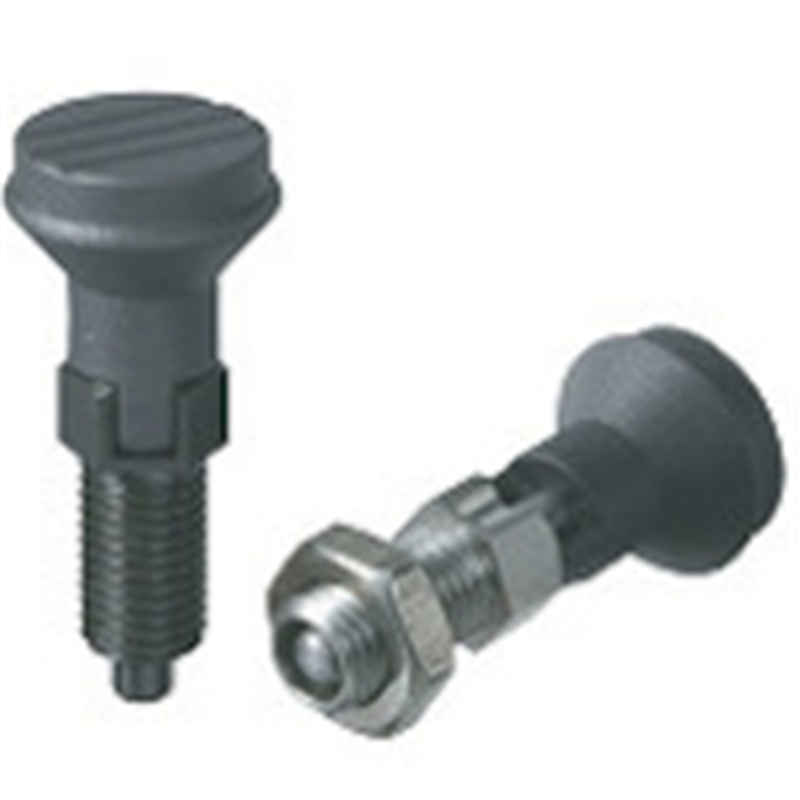

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451748

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：5.0～7.0●ストローク(mm)：0.5●ポール径(mm)：1.5●ねじ径：M3×0.50●本体寸法(mm)長さ：9●本体：SUM22L 黒染め●コイルバネ：SWPA●ボール：SUJ2 HRC56～60●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451946

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●ねじ径：M6×1.00●本体寸法(mm)長さ：15●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420 HRC55●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451953

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：19.0～30.0●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：14●ねじ径：M5×0.80●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420 HRC55●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451960

●圧入タイプ、ピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。●ストローク(mm)：2.7●ピン径(mm)：2.8●外径(mm)：4●取付穴径(mm)：4●カラー径(mm)：4.6●本体長(mm)：10.7●バネ力(N)：約3～約8.2●最高使用温度：250℃●ピン: ステンレス鋼 1.4305（SUS303相当）●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334472

●圧入タイプ、ピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●ストローク(mm)：4●ピン径(mm)：3.8●外径(mm)：5●取付穴径(mm)：5●カラー径(mm)：5.6●本体長(mm)：12●バネ力(N)：約3.3～約9●最高使用温度：250℃●ピン: ステンレス鋼 1.4305（SUS303相当）●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334489

●圧入タイプ、ピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●ストローク(mm)：5.5●ピン径(mm)：4.8●外径(mm)：6●取付穴径(mm)：6●カラー径(mm)：6.5●本体長(mm)：15●バネ力(N)：約6.1～約12●最高使用温度：250℃●ピン: ステンレス鋼 1.4305（SUS303相当）●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334496

●圧入タイプ、ピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●ストローク(mm)：6.5●ピン径(mm)：6.2●外径(mm)：8●取付穴径(mm)：8●カラー径(mm)：8.5●本体長(mm)：18●バネ力(N)：約9～約20.1●最高使用温度：250℃●ピン: ステンレス鋼 1.4305（SUS303相当）●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334502

●圧入タイプ、ピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●ストローク(mm)：8●ピン径(mm)：8.1●外径(mm)：10●取付穴径(mm)：10●カラー径(mm)：11●本体長(mm)：26●バネ力(N)：約16.2～約29●最高使用温度：250℃●ピン: ステンレス鋼 1.4305（SUS303相当）●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334519

●圧入タイプ、スラストピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●荷重(N)：3 - 8.2●ストローク(mm)：2.7●全長(mm)：13.4●ピン径(mm)：2.8●外径(mm)：4●取付穴径(mm)：4●カラー径(mm)：4.6●本体長(mm)：10.7●バネ力(N)：約3～約8.2●スロトーク(mm)：2.7●温度min～max.(℃)：-30～50●ピン: POM、白●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334526

●圧入タイプ、スラストピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●荷重(N)：3.3 - 9●ストローク(mm)：4●全長(mm)：16●ピン径(mm)：3.8●外径(mm)：5●取付穴径(mm)：5●カラー径(mm)：5.6●本体長(mm)：12●バネ力(N)：約3.3～約9●スロトーク(mm)：4●温度min～max.(℃)：-30～50●ピン: POM、白●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334533

●圧入タイプ、スラストピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●荷重(N)：6.1 - 12●ストローク(mm)：5.5●全長(mm)：20.5●ピン径(mm)：4.8●外径(mm)：6●取付穴径(mm)：6●カラー径(mm)：6.5●本体長(mm)：15●バネ力(N)：約6.1～約12●スロトーク(mm)：5.5●温度min～max.(℃)：-30～50●ピン: POM、白●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334540

●圧入タイプ、スラストピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●荷重(N)：9 - 20.1●ストローク(mm)：6.5●全長(mm)：24.5●ピン径(mm)：6.2●外径(mm)：8●取付穴径(mm)：8●カラー径(mm)：8.5●本体長(mm)：18●バネ力(N)：約9～約20.1●スロトーク(mm)：6.5●温度min～max.(℃)：-30～50●ピン: POM、白●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334557

●圧入タイプ、スラストピンタイプのプランジャーです。●位置決め、固定、押し付け、押し離し、ダンパー、組み立て作業の補助など様々な用途に。● ●荷重(N)：16.2 -29●ストローク(mm)：8●全長(mm)：34●ピン径(mm)：8.1●外径(mm)：10●取付穴径(mm)：10●カラー径(mm)：11●本体長(mm)：26●バネ力(N)：約16.2～約29●スロトーク(mm)：8●温度min～max.(℃)：-30～50●ピン: POM、白●本体: ステンレス鋼 1.4303（SUS305相当）●バネ: ステンレス鋼

商品コード：

2500200334564

●圧入タイプ、ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：0.3●外径(mm)：2.0●ポール径(mm)：1●本体長(mm)：3.5●バネ力(N)：約0.8～約1.5●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334571

●圧入タイプ、ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：0.4●外径(mm)：2.5●ポール径(mm)：1.5●本体長(mm)：5●バネ力(N)：約2.8～約4.7●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334588

●圧入タイプ、ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：0.65●外径(mm)：3.0●ポール径(mm)：2●本体長(mm)：7●バネ力(N)：約4.5～約7.5●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334595

●圧入タイプ、ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：0.8●外径(mm)：3.5●ポール径(mm)：2.5●本体長(mm)：9●バネ力(N)：約8.5～約14.5●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334601

●圧入タイプ、ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：0.9●外径(mm)：4.0●ポール径(mm)：3●本体長(mm)：11●バネ力(N)：約8～約14●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334618

●圧入タイプ、ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：0.95●外径(mm)：4.5●ポール径(mm)：3.2●本体長(mm)：12●バネ力(N)：約9.5～約16.5●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334625

●平滑、ボールタイプのプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：1●ピン径(mm)：1.8●外径(mm)：5.0●ポール径(mm)：3.5●本体長(mm)：13●バネ力(N)：約11～約18●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334632

●平滑、ボールタイプのプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：1.2●ピン径(mm)：1.8●外径(mm)：5.5●ポール径(mm)：4●本体長(mm)：14●バネ力(N)：約15.5～約25●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334649

●平滑、ボールタイプのプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：1.5●ピン径(mm)：1.8●外径(mm)：6.0●ポール径(mm)：4.5●本体長(mm)：15●バネ力(N)：約18～約31●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334656

●平滑、ボールタイプのプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：2●ピン径(mm)：1.8●外径(mm)：8.0●ポール径(mm)：6●本体長(mm)：18●バネ力(N)：約24～45●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334663

●平滑、ボールタイプのプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：2.5●ピン径(mm)：1.8●外径(mm)：10.0●ポール径(mm)：8●本体長(mm)：20●バネ力(N)：約26～49●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334670

●平滑、ボールタイプのプランジャーです。●位置決め、固定、押し付け、押し離しなどに。●ストローク(mm)：3.5●ピン径(mm)：1.8●外径(mm)：12.0●ポール径(mm)：10●本体長(mm)：22●バネ力(N)：約41～86●耐熱温度(℃)：～250●本体: ステンレス鋼 1.4305（SUS303相当）●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334687

●取付穴径の公差を+0.2mmまで補正できるボールプランジャーです。●穴の加工費用を節約できます。●ストローク(mm)：0.8●ピン径(mm)：1.8●外径(mm)：4●ポール径(mm)：3●本体長(mm)：5●バネ力(N)：約3～約6.5●カラー径(mm)：4.6●使用温度：-30～50℃●本体: POM、黒●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334694

●取付穴径の公差を+0.2mmまで補正できるボールプランジャーです。●穴の加工費用を節約できます。●ボールプランジャー● ●ストローク(mm)：1●ピン径(mm)：1.8●外径(mm)：5●ポール径(mm)：4●本体長(mm)：6●バネ力(N)：約6～約9.4●カラー径(mm)：5.6●使用温度：-30～50℃●本体: POM、黒●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334700

●取付穴径の公差を+0.2mmまで補正できるボールプランジャーです。●穴の加工費用を節約できます。●ボールプランジャー● ●ストローク(mm)：1.6●ピン径(mm)：1.8●外径(mm)：6●ポール径(mm)：5●本体長(mm)：7●バネ力(N)：約6.2～約12.6●カラー径(mm)：6.5●使用温度：-30～50℃●本体: POM、黒●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334717

●取付穴径の公差を+0.2mmまで補正できるボールプランジャーです。●穴の加工費用を節約できます。●ボールプランジャー● ●ストローク(mm)：1.9●ピン径(mm)：1.8●外径(mm)：8●ポール径(mm)：6.5●本体長(mm)：9●バネ力(N)：約10～約20.4●カラー径(mm)：8.5●使用温度：-30～50℃●本体: POM、黒●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334724

●取付穴径の公差を+0.2mmまで補正できるボールプランジャーです。●穴の加工費用を節約できます。●ボールプランジャー● ●ストローク(mm)：2.4●ピン径(mm)：1.8●外径(mm)：10●ポール径(mm)：8●本体長(mm)：13.5●バネ力(N)：約11.9～約22.3●カラー径(mm)：11●使用温度：-30～50℃●本体: POM、黒●ボール: ステンレス鋼、焼入れ●バネ: ステンレス鋼

商品コード：

2500200334731

●カラー付で、 平滑、ボールタイプのプランジャーです。●本体はバネ性を備え、取付です。●穴径の公差は0.2 mmまで許容、取付です。●穴の加工費用を節約できます。●位置決め、固定、押し付け、押し離しなどに。● ●荷重(N)：3 - 6.5●ストローク(mm)：0.8●全長(mm)：5.8●外径(mm)：4●ポール径(mm)：3●取付穴径(mm)：4●カラー径(mm)：4.6●本体長(mm)：5●バネ力(N)：約3～約6.5●スロトーク(mm)：0.8●温度min～max.(℃)：-30～50●本体: POM、黒●ボール: POM、白●バネ: ステンレス鋼

商品コード：

2500200334748
