プランジャー（メカニカル部品）

●ノブを引張るときは、ボタンを押した状態で操作します。●誤操作を防止することができます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M12×1.5●全長(mm)：62●ピン径(mm)：6●ピン長さ(mm)：6●ストローク(mm)：6●外径(mm)：28●リリースロック付●耐熱温度：80℃●本体：スチール（黒染）●押しボタン：POM、赤●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336193

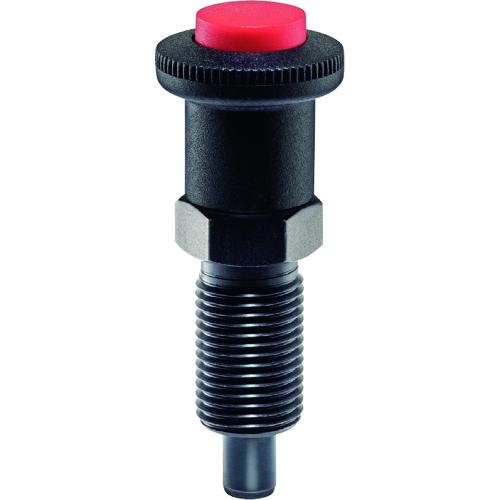

●ノブを引張るときは、ボタンを押した状態で操作します。●誤操作を防止することができます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M12×1.5●全長(mm)：65●ピン径(mm)：6●ピン長さ(mm)：9●耐熱温度(℃)：80●ストローク(mm)：9●外径(mm)：28●本体：スチール（黒染）●押しボタン：POM、赤●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336209

●ノブを引張るときは、ボタンを押した状態で操作します。●誤操作を防止することができます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：8●外径(mm)：28●ストローク(mm)：12●耐熱温度(℃)：80●ピン長さ(mm)：12●本体：スチール（黒染）●押しボタン：POM、赤●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336223

●ノブを引張るときは、ボタンを押した状態で操作します。●誤操作を防止することができます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：10●耐熱温度(℃)：80●ピン長さ(mm)：12●ストローク(mm)：12●外径(mm)：28●本体：スチール（黒染）●押しボタン：POM、赤●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336230

●ノブを引張るときは、ボタンを押した状態で操作します。●誤操作を防止することができます。●インデックス、スライド機構等のロック、位置決めに。●荷重(N)：6 - 25●ねじ寸法：M12×1.5●全長(mm)：65●ピン径(mm)：6●耐熱温度(℃)：80●ピン長さ(mm)：9●外径(mm)：28●ストローク(mm)：9●本体：ステンレス鋼 1.4305 （SUS303相当）●押しボタン：POM、赤●ピン：ステンレス鋼 1.4305(SUS303相当)（ニッケルメッキ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336254

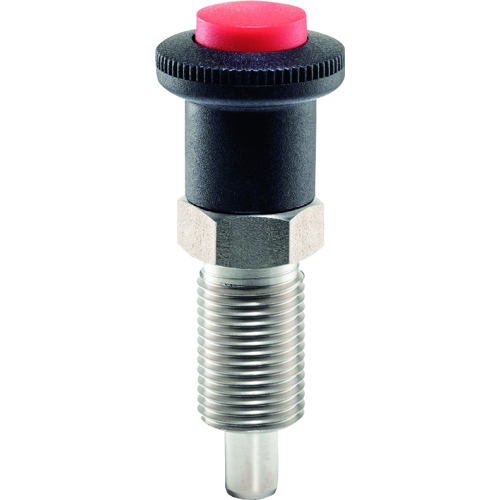

●ノブを引張るときは、ボタンを押した状態で操作します。●誤操作を防止することができます。●インデックス、スライド機構等のロック、位置決めに。●荷重(N)：8.5 - 28●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：8●耐熱温度(℃)：80●ピン長さ(mm)：12●外径(mm)：28●ストローク(mm)：12●本体：ステンレス鋼 1.4305 （SUS303相当）●押しボタン：POM、赤●ピン：ステンレス鋼 1.4305(SUS303相当)（ニッケルメッキ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336278

●ノブを引っ張るとピンが引き込まれた状態で固定されます。●赤いボタンを押すと、ピンが飛び出しロック位置に戻ります。●ロックが簡単にできます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M12×1.5●全長(mm)：59.5●ピン径(mm)：6●外径(mm)：30●ピン長さ(mm)：6●クイックロックヘッド付●耐熱温度：80℃●本体：スチール（黒染）●押しボタン：POM（赤）●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336292

●ノブを引っ張るとピンが引き込まれた状態で固定されます。●赤いボタンが飛び出ている状態は、ロックされていることを示します。赤いボタンを押すとロックピンが元の位置に戻ります。●ロックが簡単にできます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M16×1.5●全長(mm)：67.5●ピン径(mm)：8●外径(mm)：30●ピン長さ(mm)：8●耐熱温度(℃)：80●本体：スチール（黒染）●押しボタン：POM（赤）●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336315

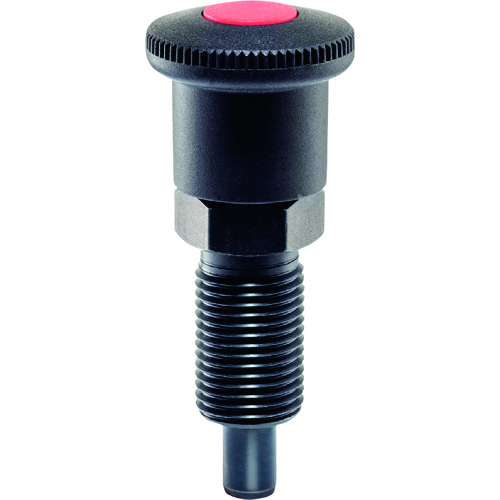

●ノブを引っ張るとピンが引き込まれた状態で固定されます。●赤いボタンが飛び出ている状態は、ロックされていることを示します。赤いボタンを押すとロックピンが元の位置に戻ります。●ロックが簡単にできます。●インデックス、スライド機構等のロック、位置決めに。●ねじ寸法：M16×1.5●全長(mm)：71.5●ピン径(mm)：10●ピン長さ(mm)：12●耐熱温度(℃)：80●外径(mm)：30●本体：スチール（黒染）●押しボタン：POM（赤）●ピン：スチール（焼入れ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336339

●ノブを引っ張るとピンが引き込まれた状態で固定されます。●赤いボタンが飛び出ている状態は、ロックされていることを示します。赤いボタンを押すとロックピンが元の位置に戻ります。●ロックが簡単にできます。●インデックス、スライド機構等のロック、位置決めに。●荷重(N)：6 - 25●ねじ寸法：M12×1.5●全長(mm)：62.5●ピン径(mm)：6●耐熱温度(℃)：80●外径(mm)：30●ピン長さ(mm)：9●本体：ステンレス鋼 1.4305(SUS303相当)●押しボタン：POM（赤）●ピン：ステンレス鋼 1.4305(SUS303相当)（ニッケルメッキ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336353

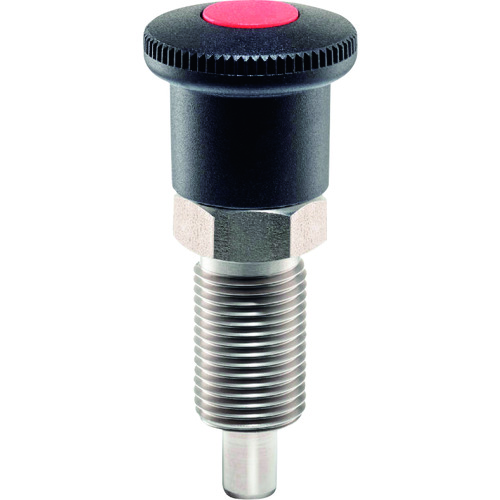

●ノブを引っ張るとピンが引き込まれた状態で固定されます。●赤いボタンが飛び出ている状態は、ロックされていることを示します。赤いボタンを押すとロックピンが元の位置に戻ります。●ロックが簡単にできます。●インデックス、スライド機構等のロック、位置決めに。●荷重(N)：8.5 - 28●ねじ寸法：M16×1.5●全長(mm)：71.5●ピン径(mm)：8●外径(mm)：30●ピン長さ(mm)：12●耐熱温度(℃)：80●本体：ステンレス鋼 1.4305(SUS303相当)●押しボタン：POM（赤）●ピン：ステンレス鋼 1.4305(SUS303相当)（ニッケルメッキ）●ノブ：熱可塑性樹脂PA 6（ブラックグレイ、マット）●ロックナットは別売りです。

商品コード：

2500200336377

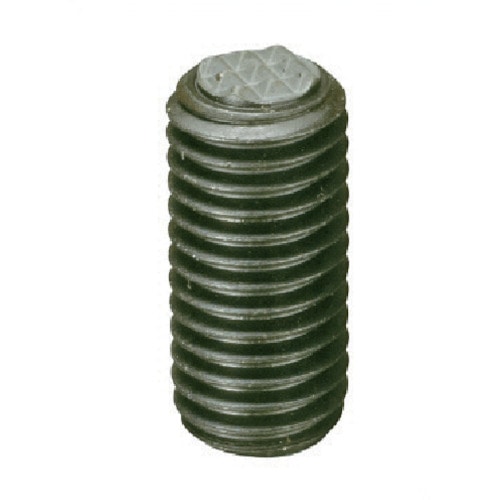

●PG・グリッパー(アジャストタイプ)●本体：SCM440焼入焼戻黒染め●チップ：超硬HRC72

商品コード：

2500202541687

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9.0～35.0●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202560145

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：10.0～55.0●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202560374

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：45.0～100.0●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202560763

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：60.0～120.0●ねじ寸法：M20×2.50●ストローク(mm)：7.0●全長(mm)：40●センターピン径(mm)：10.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202560978

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：80.0～160.0●ねじ寸法：M24×3.00●ストローク(mm)：10.0●全長(mm)：52●センターピン径(mm)：12.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202561180

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：0.5～3.0●ねじ寸法：M3×0.50●ストローク(mm)：1.5●全長(mm)：10●センターピン径(mm)：1.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202561340

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5.0～16.0●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：100℃●本体:スチール●センターピン:スチール

商品コード：

2500202561500

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6.0～20.0●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：100℃●本体:スチール●センターピン:スチール

商品コード：

2500202561746

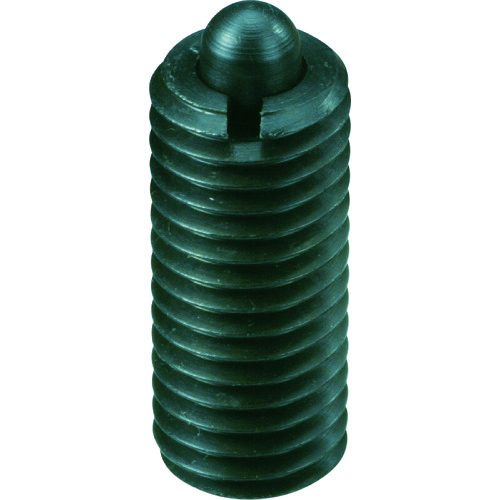

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7.0～20.0●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：100℃●本体:スチール●センターピン:スチール

商品コード：

2500202561845

●ネジ部本体にスプリングを内蔵し、押し圧によってセンターピンをストロークし位置決めします。●スプリングプランジャー●本体：SUS303●コイルバネ：SUS302WPA●センターピン：SUS420

商品コード：

2500202562118

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9.0～35.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202562521

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：24.0～45.0●ねじ寸法：M10×1.50●ストローク(mm)：2.0●全長(mm)：19●ポール径(mm)：6.0●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203001241

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：24.0～45.0●ねじ寸法：M10×1.50●ストローク(mm)：2.0●全長(mm)：19●ポール径(mm)：6.0●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203001258

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203001265

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：10.0～39.0●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203001272

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：19～42●ねじ寸法：M10×1.50●ストローク(mm)：2.5●全長(mm)：19●センターピン径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203001357

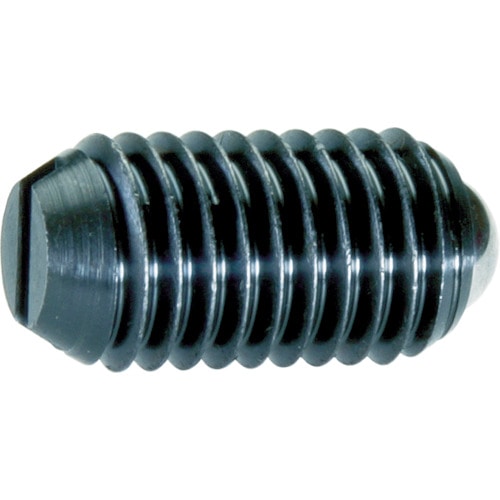

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：26.0～49.0●ねじ寸法：M12×1.75●ストローク(mm)：2.5●全長(mm)：22●ポール径(mm)：8●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203003252

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：26.0～49.0●ねじ寸法：M12×1.75●ストローク(mm)：2.5●全長(mm)：22●ポール径(mm)：8.0●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203003269

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：12.0～53.0●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203003276

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：12.0～53.0●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203003283

●本体・ピンがスチール製のマイナス溝付スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：22～57●ねじ寸法：M12×1.75●ストローク(mm)：3.5●全長(mm)：22●センターピン径(mm)：6.2●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203003375

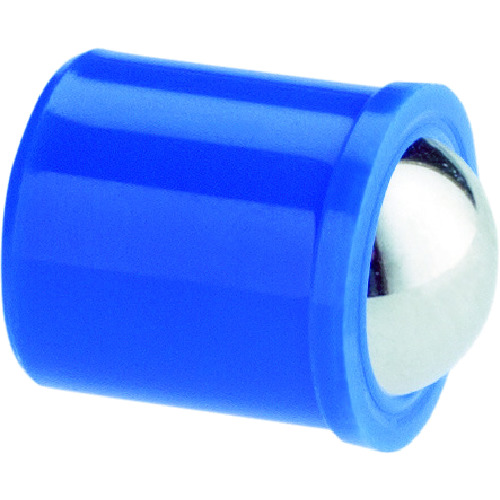

●はめ込みタイプのプランジャーです。●ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：3.0～6.5●ストローク(mm)：0.8●ポール径(mm)：3.0●本体長(mm)：5●外径(mm)：4●耐熱温度(℃)：50●本体:樹脂(POM)●ボール:ステンレス、焼入れ

商品コード：

2500203021362

●はめ込みタイプのプランジャーです。●ボールとケースがステンレス製のボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：2.5～6.0●ストローク(mm)：1.0●全長(mm)：5●外径(mm)：4●ポール径(mm)：3.0●耐熱温度(℃)：250●ボール径(mm)：3.0●本体:ステンレス(SUS305)●ボール:ステンレス、焼入れ

商品コード：

2500203021379

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.5～14.0●ねじ寸法：M4×0.70●ストローク(mm)：0.8●全長(mm)：9●ポール径(mm)：2.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203021683

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.5～14.0●ねじ寸法：M4×0.70●ストローク(mm)：0.8●全長(mm)：9●ポール径(mm)：2.5●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203021690

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：4.5～16.0●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203021706

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：4.5～16.0●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203021713

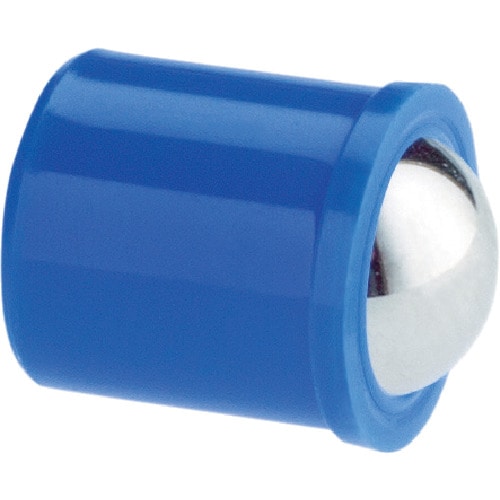

●はめ込みタイプのプランジャーです。●ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～9.4●ストローク(mm)：1.0●ポール径(mm)：4.0●本体長(mm)：6●耐熱温度(℃)：50●外径(mm)：5●本体:樹脂(POM)●ボール:ステンレス、焼入れ

商品コード：

2500203023281

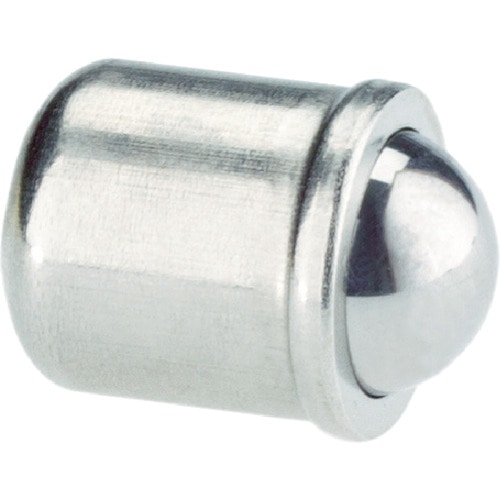

●はめ込みタイプのプランジャーです。●ボールとケースがステンレス製のボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：3.0～6.5●ストローク(mm)：1.4●全長(mm)：6●外径(mm)：5●ポール径(mm)：4.0●耐熱温度(℃)：250●ボール径(mm)：4.0●本体:ステンレス(SUS305)●ボール:ステンレス、焼入れ

商品コード：

2500203023298

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：12●ポール径(mm)：3●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203023311

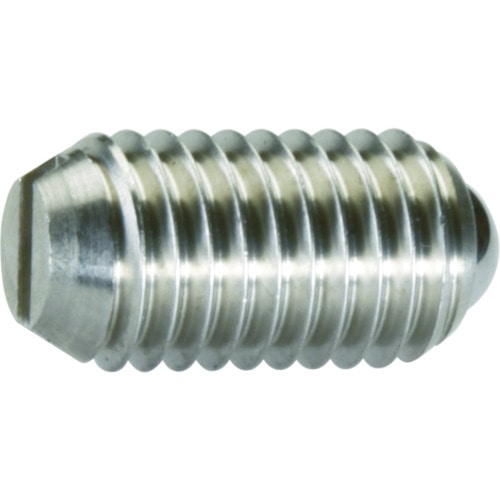

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：12●ポール径(mm)：3.0●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203023328

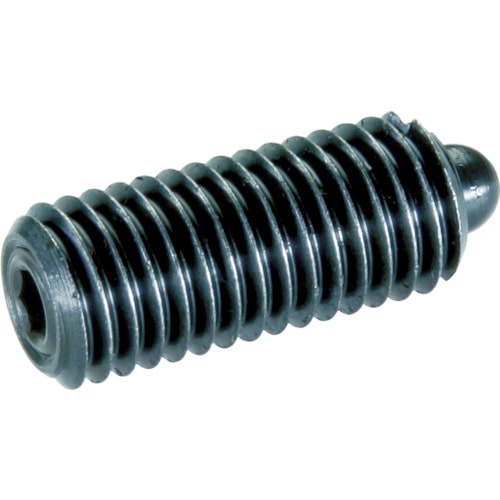

●本体・ピンがスチール製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～19.0●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：250●本体:スチール●センターピン:スチール、焼入れ

商品コード：

2500203023335

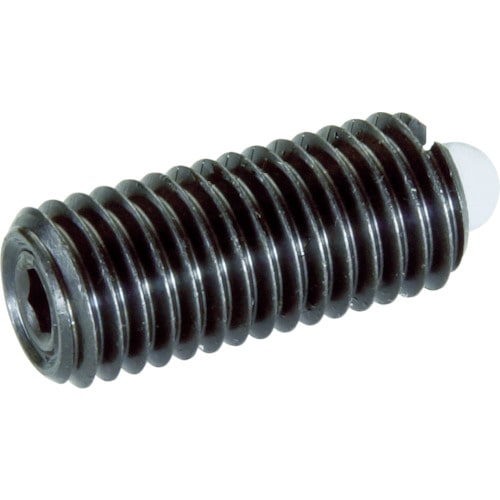

●本体スチール製・ピンが樹脂製の六角穴(背面)とマイナス溝付(前面)スプリングプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：6.0～19.0●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：50●本体:スチール●センターピン:樹脂(POM)

商品コード：

2500203023342

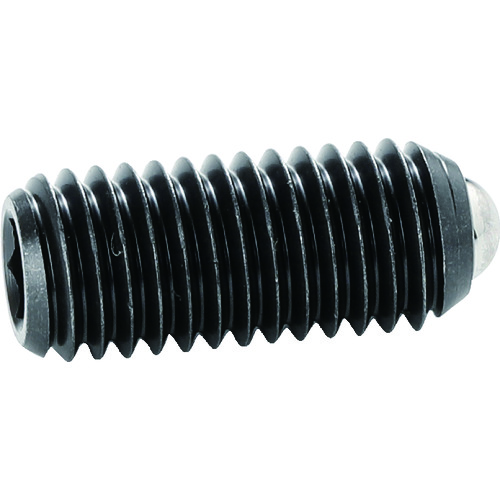

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：8.0～14.0●ねじ寸法：M5×0.80●ストローク(mm)：0.9●全長(mm)：14●ポール径(mm)：3.0●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186306

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：11.0～18.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：15●ポール径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186610

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：18●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186832

●ボールユニット

商品コード：

2500201183567

●面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。●相手側が傷を嫌う場合、角度のある場合に最適です。●面での支持。●ねじ寸法：M10×1.50●全長(mm)：16●六角二面幅(mm)：5.0●ポール径(mm)：7.0●ボール突き出し量(mm)：0.7●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500201263924
