締結部品

●ケース●適用ベース厚さ：6以上

商品コード：

2500202508611

●エアピンロッククランパー(複動タイプ)●エアピンロッククランパー(複動タイプ)

商品コード：

2500202588576

●バネ圧によるクランプ､そしてエア圧によるアンクランプのため､エア漏れ等によるクランプ力低下の心配がありません｡●エアによる遠隔操作、複数同時操作が可能です。●ボルトで簡単に取り付けできます｡●使用圧：0.3～0.7MPa●保持トルク：23N・m●スライド荷重：1600N

商品コード：

2500202609929

●バネ圧によるクランプ､そしてエア圧によるアンクランプのため､エア漏れ等によるクランプ力低下の心配がありません｡●エアによる遠隔操作、複数同時操作が可能です。●コンパクト設計で､狭いスペースにも取り付けることができます｡●ボルトで簡単に取り付けできます｡●使用圧：0.5～0.7MPa●保持トルク：1.5N・m●スライド荷重：140N

商品コード：

2500202609936

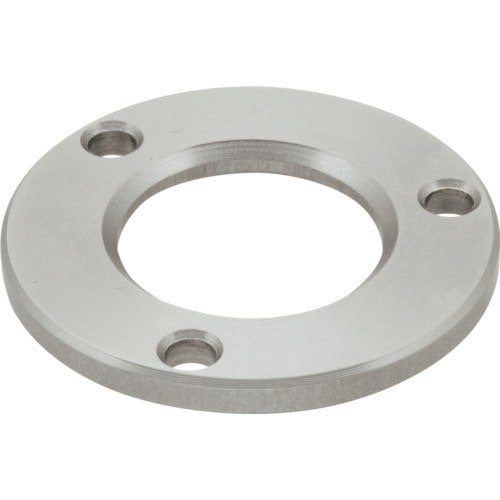

●スペーサー(ボルト付き)●H(mm)：3●寸法(mm)d：18●寸法(mm)D：34●スペーサー(ボルト付き)

商品コード：

2500202638783

●3つのボールで求心装着します。●プッシャーの交換。●クランプ力(N)：7●6mm以上のベースに使用可能●本体、カラー：Ｓ45Ｃ無電解ニッケルメッキ●別売のクランプピンと組み合わせて使用します。

商品コード：

2500202638851

●別売のクランプピンと組み合わせて使用します。●プッシャーの交換。●クランプ力(N)：15●6mm以上のベースに使用可能

商品コード：

2500202638868

●ボールインキャッチャー用クランプピン。●6mm以上のプレートに使用可能●炭素鋼(Ｓ45Ｃ)焼入焼戻無電解ニッケルメッキ

商品コード：

2500202638875

●ロック付で安心のメカ機構です。●プッシャーの交換。●クランプ力(N)：7●6～32mmのベースに使用可能●本体、カラー:S45C無電解ニッケルメッキ●別売のクランプピンと組み合わせて使用します。

商品コード：

2500202638882

●別売のクランプピンと組み合わせて使用します。●ロック付で安心のメカ機構です。●プッシャーの交換。●クランプ力(N)：15●6～32mmのベースに使用可能●本体、カラー:S45C無電解ニッケルメッキ

商品コード：

2500202638899

●ボタン操作のクサビクランプでバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：30●適合プレート厚さ(mm)：6～10●寸法(mm)D：6●寸法(mm)D1：12●寸法(mm)D2：25●寸法(mm)D3：8●寸法(mm)H：22.0●寸法(mm)H1：18.0●寸法(mm)H2：6●寸法(mm)H3：5.5●寸法(mm)L：21.0●寸法(mm)L1：19●寸法(mm)M：M8×1.25●寸法(mm)W：10●イマオボタンロッククランパー●本体：炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ

商品コード：

2500202638905

●クサビ機構でバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：30●適合プレート厚さ(mm)：6～10●寸法(mm)D：6●寸法(mm)D1：12●寸法(mm)D2：23●寸法(mm)D3：8●寸法(mm)H：26.0●寸法(mm)H1：18.0●寸法(mm)H2：6●寸法(mm)H3：5.5●寸法(mm)L：21.0●寸法(mm)L1：19●寸法(mm)M：M8×1.25●寸法(mm)W：10●イマオステンレスボタンロッククランパー●本体：ステンレス(SUS303)

商品コード：

2500202638912

●クサビロッククランパー、ボタンロッククランパー用ケース。●寸法(mm)M：M12×1.5●寸法(mm)D：16●寸法(mm)適用ベース厚さ：6以上●寸法(mm)d：6●寸法(mm)H：15●イマオケース●炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ

商品コード：

2500202638929

●クサビロッククランパー、ボタンロッククランパー用ケース。●寸法(mm)適用ベース厚さ：6以上●寸法(mm)d：6●寸法(mm)D：16●寸法(mm)H：15●寸法(mm)M：M12×1.5●イマオケース●ステンレス(SUS303)

商品コード：

2500202638936

●ボタン操作のクサビクランプでバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：50●適合プレート厚さ(mm)：6～16●寸法(mm)D：10●寸法(mm)D1：16●寸法(mm)D2：35●寸法(mm)D3：11●寸法(mm)H：34.5●寸法(mm)H1：29●寸法(mm)H2：12●寸法(mm)H3：7●寸法(mm)L：23.5●寸法(mm)L1：21.5●寸法(mm)M：M12×1.5●寸法(mm)W：13●寸法(mm)d：3●イマオボタンロッククランパー●本体：炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ

商品コード：

2500202638943

●クサビ機構でバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：50●適合プレート厚さ(mm)：6～16●寸法(mm)D：10●寸法(mm)D1：16●寸法(mm)D2：32●寸法(mm)D3：12●寸法(mm)H：39.5●寸法(mm)H1：29●寸法(mm)H2：12●寸法(mm)H3：7●寸法(mm)L：23.5●寸法(mm)L1：21.5●寸法(mm)M：M12×1.5●寸法(mm)W：13●イマオボタンロッククランパー●本体：ステンレス(SUS303)

商品コード：

2500202638950

●クサビロッククランパー、ボタンロッククランパー用ケース。●寸法(mm)適用ベース厚さ：6以上●寸法(mm)D：20●寸法(mm)d：10●寸法(mm)H：17●寸法(mm)M：M16×1.5●イマオケース(ボタンロッククランパー用)●炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ

商品コード：

2500202638967

●クサビロッククランパー、ボタンロッククランパー用ケース。●寸法(mm)H：17●寸法(mm)M：M16×1.5●寸法(mm)適用ベース厚さ：6以上●寸法(mm)d：10●寸法(mm)D：20●イマオケース(ボタンロッククランパー用)●ステンレス(SUS303)

商品コード：

2500202638974

●クサビ機構でバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：30●適合プレート厚さ(mm)：6～10●寸法(mm)D：6●寸法(mm)D1：12●寸法(mm)D2：12●寸法(mm)D3：8●寸法(mm)H：22.0●寸法(mm)H1：17.5●寸法(mm)L：21.0●寸法(mm)L1：19●寸法(mm)M：M8×1.25●寸法(mm)W：10●ストレートタイプ●本体：Ｓ45Ｃ無電解ニッケルメッキ

商品コード：

2500202638981

●クサビ機構でバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：30●適合プレート厚さ(mm)：6～10●寸法(mm)D：6●寸法(mm)D1：12●寸法(mm)D2：12●寸法(mm)D3：8●寸法(mm)H：22.0●寸法(mm)H1：17.5●寸法(mm)L：21.0●寸法(mm)L1：19●寸法(mm)M：M8×1.25●寸法(mm)W：10●ストレートタイプ●本体：ステンレス(SUS303)

商品コード：

2500202638998

●クサビ機構でバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：50●適合プレート厚さ(mm)：6～16●寸法(mm)D：10●寸法(mm)D1：16●寸法(mm)D2：16●寸法(mm)D3：11●寸法(mm)H：34.5●寸法(mm)H1：28●寸法(mm)L：23.5●寸法(mm)L1：21.5●寸法(mm)M：M12×1.5●寸法(mm)W：13●ストレートタイプ●本体：Ｓ45Ｃ無電解ニッケルメッキ

商品コード：

2500202639001

●クサビ機構でバタツキがありません。●別売のケースと組み合わせて使用します。●ホッパーの着脱。●クランプ力(N)：50●適合プレート厚さ(mm)：6～16●寸法(mm)D：10●寸法(mm)D1：16●寸法(mm)D2：16●寸法(mm)D3：11●寸法(mm)H：34.5●寸法(mm)H1：28●寸法(mm)L：23.5●寸法(mm)L1：21.5●寸法(mm)M：M12×1.5●寸法(mm)W：13●ストレートタイプ●本体：ステンレス(SUS303)

商品コード：

2500202639018

●ベースに穴加工を施すだけの簡単な加工で使用できます。●ホルダー交換。●クランプ力(N)：3●適合プレート厚さ(mm)：3～8●適合ベース厚さ(mm)：3●寸法(mm)D：6.5●寸法(mm)D1：23●寸法(mm)D2：6.5●寸法(mm)H：40●寸法(mm)H1：32.0●寸法(mm)H2：5.5●寸法(mm)L：12.5●寸法(mm)L1：6.5●寸法(mm)L2：10.5●寸法(mm)M：M12×1●寸法(mm)W：10●寸法(mm)W1：19●ホールクランパー●本体、ナット：ステンレス(SUS303)

商品コード：

2500202639025

●ベースに穴加工を施すだけの簡単な加工で使用できます。●ホルダー交換。●クランプ力(N)：3●適合プレート厚さ(mm)：3～8●適合ベース厚さ(mm)：6●寸法(mm)D：6.5●寸法(mm)D1：23●寸法(mm)D2：6.5●寸法(mm)H：37●寸法(mm)H1：29.0●寸法(mm)H2：5.5●寸法(mm)L：12.5●寸法(mm)L1：9.5●寸法(mm)L2：13.5●寸法(mm)M：M12×1●寸法(mm)W：10●寸法(mm)W1：19●ホールクランパー●本体、ナット：ステンレス(SUS303)

商品コード：

2500202639032

●ベースに穴加工を施すだけの簡単な加工で使用できます。●ホルダー交換。●クランプ力(N)：6●適合プレート厚さ(mm)：3～12●適合ベース厚さ(mm)：3●寸法(mm)D：8.5●寸法(mm)D1：32●寸法(mm)D2：10●寸法(mm)H：51●寸法(mm)H1：41.5●寸法(mm)H2：7●寸法(mm)L：16.5●寸法(mm)L1：6.5●寸法(mm)L2：11●寸法(mm)M：M16×1●寸法(mm)W：14●寸法(mm)W1：24●ホールクランパー●本体、ナット：ステンレス(SUS303)

商品コード：

2500202639049

●ベースに穴加工を施すだけの簡単な加工で使用できます。●ホルダー交換。●クランプ力(N)：6●適合プレート厚さ(mm)：3～12●適合ベース厚さ(mm)：6●寸法(mm)D：8.5●寸法(mm)D1：32●寸法(mm)D2：10●寸法(mm)H：48●寸法(mm)H1：38.5●寸法(mm)H2：7●寸法(mm)L：16.5●寸法(mm)L1：9.5●寸法(mm)L2：14●寸法(mm)M：M16×1●寸法(mm)W：14●寸法(mm)W1：24●ホールクランパー●本体、ナット：ステンレス(SUS303)

商品コード：

2500202639056

●インデックスクランパー(フランジタイプ)●クランプ力(N)：140

商品コード：

2500202639063

●テーパーブッシュ(インデックスクランパー用)●ねじサイズ：M3×0.5

商品コード：

2500202639070

●コンパクトで瞬間装着が可能です。●別売のクランプピンと組み合わせて使用します。●機械メンテナンス用カバーの着脱。●クランプ力(N)：7●6mm以上のベースに使用可能●マグネット部：ネオジム磁石●ステンレス(SUS304)

商品コード：

2500202639094

●マグインキャッチャー用クランプピン。●2mm以上のプレートに使用可能●炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ

商品コード：

2500202639100

●ワンウェイクランパー用スペーサー。●適合プレート厚さ(mm)：6●H(mm)：4●イマオスペーサー●ステンレス(SUS303)

商品コード：

2500202639117

●ワンウェイクランパー用スペーサー。●適合プレート厚さ(mm)：5●H(mm)：5●イマオスペーサー●ステンレス(SUS303)

商品コード：

2500202639124

●ワンウェイクランパー用スペーサー。●適合プレート厚さ(mm)：4●H(mm)：6●イマオスペーサー●ステンレス(SUS303)

商品コード：

2500202639131

●ワンウェイクランパー用スペーサー。●適合プレート厚さ(mm)：3●H(mm)：7●イマオスペーサー●ステンレス(SUS303)

商品コード：

2500202639148

●ピンに押し込むだけのワンウェイタイプです。●別売のクランプピンと組み合わせて使用します。●スライド機構の固定。●クランプ力(N)：6●適合プレート厚さ(mm)：3～10●ストレートタイプ●本体、ボタン：ステンレス(SUS303)

商品コード：

2500202639155

●ピンに押し込むだけのワンウェイタイプです。●別売のクランプピンと組み合わせて使用します。●スライド機構の固定。●適合プレート厚さ(mm)：3～27●クランプ力(N)：6●ストレートタイプ●本体、ボタン：ステンレス(SUS303)

商品コード：

2500202639162

●省スペースなピンタイプでＯＮ、ＯＦＦが明瞭です。●別売のクランプピンと組み合わせて使用します。●スターホイール周りのガイド交換。●クランプ力(N)：7●適合プレート厚さ(mm)：6～10●寸法(mm)D：6●寸法(mm)D1：14●寸法(mm)D2：25●寸法(mm)D3：25●寸法(mm)Dp：21●寸法(mm)H：23●寸法(mm)H1：6.5●寸法(mm)M：M2×0.4深さ3●寸法(mm)d：6●イマオピンホールドクランパー●本体：ステンレス(SUS303)●シャフト：炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ●ノブ：ポリアミド

商品コード：

2500202639230

●省スペースなピンタイプでＯＮ、ＯＦＦが明瞭です。●別売のクランプピンと組み合わせて使用します。●スターホイール周りのガイド交換。●クランプ力(N)：7●適合プレート厚さ(mm)：6～10●寸法(mm)D1：14●寸法(mm)D2：25●寸法(mm)D3：25●寸法(mm)Dp：21●寸法(mm)H：23●寸法(mm)H1：6.5●寸法(mm)M：M2×0.4深さ3●寸法(mm)d：6●イマオピンホールドクランパー●本体：ステンレス(SUS303)●シャフト：Ｓ45Ｃ無電解ニッケルメッキ●ノブ：ＳＣＳ13(SUS304相当)

商品コード：

2500202639247

●省スペースなピンタイプでＯＮ、ＯＦＦが明瞭です。●別売のクランプピンと組み合わせて使用します。●スターホイール周りのガイド交換。●クランプ力(N)：7●適合プレート厚さ(mm)：6～10●寸法(mm)D1：14●寸法(mm)D2：25●寸法(mm)D3：25●寸法(mm)Dp：21●寸法(mm)H：23●寸法(mm)H1：6.5●寸法(mm)M：M2×0.4深さ3●寸法(mm)d：6●イマオピンホールドクランパー●本体：ステンレス(SUS303)●シャフト：ステンレス(SUS303)●ノブ：ＳＣＳ13(SUS304相当)

商品コード：

2500202639254

●ピンホールドクランパー、ワンウェイクランパー用クランプピン。●寸法(mm)W：5●寸法(mm)H：7.6●寸法(mm)M：M4×0.7●寸法(mm)D：6●イマオクランプピン●ステンレス(SUS630)

商品コード：

2500202639261

●省スペースなピンタイプでＯＮ、ＯＦＦが明瞭です。●別売のクランプピンと組み合わせて使用します。●スターホイール周りのガイド交換。●クランプ力(N)：9●適合プレート厚さ(mm)：6～14●寸法(mm)D：8●寸法(mm)D1：18●寸法(mm)D2：34●寸法(mm)D3：34●寸法(mm)Dp：28●寸法(mm)H：28●寸法(mm)H1：10●寸法(mm)M：M3×0.5深さ4●寸法(mm)d：8●イマオピンホールドクランパー●本体：ステンレス(SUS303)●シャフト：炭素鋼(Ｓ45Ｃ)無電解ニッケルメッキ●ノブ：ポリアミド

商品コード：

2500202639278

●省スペースなピンタイプでＯＮ、ＯＦＦが明瞭です。●別売のクランプピンと組み合わせて使用します。●スターホイール周りのガイド交換。●クランプ力(N)：9●適合プレート厚さ(mm)：6～14●寸法(mm)D1：18●寸法(mm)D2：34●寸法(mm)D3：34●寸法(mm)Dp：28●寸法(mm)H：28●寸法(mm)H1：10●寸法(mm)M：M3×0.5深さ4●寸法(mm)d：8●イマオピンホールドクランパー●本体：ステンレス(SUS303)●シャフト：Ｓ45Ｃ無電解ニッケルメッキ●ノブ：ＳＣＳ13(SUS304相当)

商品コード：

2500202639285

●省スペースなピンタイプでＯＮ、ＯＦＦが明瞭です。●別売のクランプピンと組み合わせて使用します。●スターホイール周りのガイド交換。●クランプ力(N)：9●適合プレート厚さ(mm)：6～14●寸法(mm)D1：18●寸法(mm)D2：34●寸法(mm)D3：34●寸法(mm)Dp：28●寸法(mm)H：28●寸法(mm)H1：10●寸法(mm)M：M3×0.5深さ4●寸法(mm)d：8●イマオピンホールドクランパー●本体：ステンレス(SUS303)●シャフト：ステンレス(SUS303)●ノブ：ＳＣＳ13(SUS304相当)

商品コード：

2500202639292

●ピンホールドクランパー、ワンウェイクランパー用クランプピン。●寸法(mm)D：8●寸法(mm)W：7●寸法(mm)H：8.7●寸法(mm)M：M5×0.8●イマオクランプピン●ステンレス(SUS630)

商品コード：

2500202639308

●90度ひねるだけで着脱が可能です。●別売のシャフトジョイントケースと組み合わせて使用します。●かさ上げスペーサーの交換。●クランプ力(N)：90●イマオシャフトジョイント●本体、シャフト：Ｓ45Ｃ無電解ニッケルメッキ●ピン：ステンレス(SUS304)

商品コード：

2500202639322

●シャフトジョイント用ケース。●プレート用●クロムモリブデン鋼(ＳＣＭ440)焼入焼戻無電解ニッケルメッキ

商品コード：

2500202639339

●シャフトジョイントストロング●シャフトジョイントストロング用ケース

商品コード：

2500202639353

●鋼材にスライド荷重が加わると、シャフトがクサビ角のスペースに押し込まれ、鋼材の動きをロックします。●コンベアガイドの調整。●T(mm)：3●樹脂製ノブブラック●本体:亜鉛ダイカストクロムメッキ●ノブ:ポリアミド

商品コード：

2500202639360

●鋼材にスライド荷重が加わると、シャフトがクサビ角のスペースに押し込まれ、鋼材の動きをロックします。●コンベアガイドの調整。●T(mm)：3●樹脂製ノブオレンジ●本体:亜鉛ダイカストクロムメッキ●ノブ:ポリアミド

商品コード：

2500202639377

●鋼材にスライド荷重が加わると、シャフトがクサビ角のスペースに押し込まれ、鋼材の動きをロックします。●コンベアガイドの調整。●T(mm)：6●樹脂製ノブブラック●本体:亜鉛ダイカストクロムメッキ●ノブ:ポリアミド

商品コード：

2500202639391
