蝶番

●樹脂製の小型トルクヒンジです。●任意の角度で保持できるフリーストップ仕様です。●事務機器や店舗什器などの小型軽量扉。●全長(mm)：40●幅(mm)：28●厚さ(mm)：2.5●ねじ穴数：4●穴径(mm)：φ3.2穴φ6.2皿●タイプ：小型●色：白●トルク(N・m)：0.245±20%●弊社2万回開閉試験クリア●本体：ポリアセタール(POM)ホワイト●丁番同士の軸心は水平にし、ずれないように取り付けてください。●連続動作(短時間での繰り返し動作)はしないでください。●水・油・潤滑剤などがかからないようにしてください。

商品コード：

2500201853644

●-10°、120°、170°の3箇所で仮保持します。●軸の向きを水平・垂直にして使用できます。●医療機器、計測機器、分析機器などの小型軽量扉●全長(mm)：30●幅(mm)：30●厚さ(mm)：4.75●ねじ穴数：4●穴径(mm)：4.2●耐荷重(kg)2個使用時：1.0●色：白●クリック脱出トルク-10°、170°：2.65kg･cm/1ヶ、クリック脱出トルク120°：1.48kg･cm/1ヶ●PBT樹脂●クリック脱出トルクはばらつきがあります●保証値ではありません●全閉時0°と全開時170°では、別途ストッパーを設けてください●ご使用に際しては、事前に現品を取り付けて検証をおこなってください●屋内で使用してください

商品コード：

2500201853668

●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●半導体製造装置、分析機器、医療装置などの重い上蓋。●全長(mm)：201●幅(mm)：150●厚さ(mm)：42●ねじ穴数：9●穴径(mm)：5.5●タイプ：トルクピーク角度20度●色：カバー：白●トルク(N・m)：20±10％●トルクピーク角度(°)：20●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●樹脂カバー:ＰＢＴ樹脂●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。

商品コード：

2500201854085

●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：201●幅(mm)：150●厚さ(mm)：42●トルク(N・m)：15±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●樹脂カバー:ＰＢＴ樹脂●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります

商品コード：

2500201854108

●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：201●幅(mm)：150●厚さ(mm)：42●トルク(N・m)：25±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●樹脂カバー:ＰＢＴ樹脂●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります

商品コード：

2500201854122

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●タイプ：トルクピーク角度20度●トルク(N・m)：20±10％●トルクピーク角度(°)：20●内側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854146

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●トルク(N・m)：15±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854160

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●トルク(N・m)：25±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854184

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：3●穴径(mm)：12.0●タイプ：水平取付●外形(mm)：54●弊社2万回開閉試験クリア●ステンレス(SUS430)●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854344

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●表面処理：光沢バレル研磨●フリーストップ●ステンレス鋼(SUS430)●上下反転して使用できます。●ただし、ねじは取付面より固定してください。●反対面から固定すると製品が機能しません。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854368

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：7●穴径(mm)：50.0●タイプ：水平取付●外形(mm)：103●弊社2万回開閉試験クリア●ステンレス(SUS430)●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854504

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：7●穴径(mm)：75.0●タイプ：水平取付●外形(mm)：128●弊社2万回開閉試験クリア●ステンレス(SUS430)●取扱い上のご注意を必ずご確認ください●上下反転して使用できます●ただし、ねじは取付面(各掲載ページの『取付方向の例』参照)より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854528

●2軸のフリーストップ機構により、傾き方向(チルト方向)と回転方向(スイベル方向)共に任意の角度を保持できます。●回転方向(スイベル方向)は360°回転します。●ベースは面付仕様で、筐体への取り付けが簡単です。●セルフレジや小型モニターなど●ねじ穴数：8●定格トルク(N・m)傾き方向：3●定格トルク(N・m)回転方向：1.5●スガツネ工業2軸トルクヒンジHG-T30S15(170-020-826)●本体：ステンレス(SUS430)他●スプリングワッシャー：鋼●使用するモニターの大きさや形状・取付方法により、チルトおよびスイベルの角度が減少する場合があります●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854566

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：16.5●幅(mm)：66●厚さ(mm)：9.5●定格トルク(N・m)：2.0●ねじ穴数：4●穴径(mm)：4.3●タイプ：配線孔なし●トルク(N・m)：2±20％●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854580

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：16.5●幅(mm)：66●厚さ(mm)：9.5●定格トルク(N・m)：3.0●ねじ穴数：4●穴径(mm)：4.3●タイプ：配線孔なし●トルク(N・m)：3±20％●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854603

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：18.5●幅(mm)：80●厚さ(mm)：13.0●定格トルク(N・m)：4.5●ねじ穴数：4●穴径(mm)：5.3●タイプ：配線孔付●トルク(N・m)：4.5±20％●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854627

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：76●幅(mm)：16●定格トルク(N・m)：2.0●ねじ穴数：4●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854641

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：76●幅(mm)：16●定格トルク(N・m)：3.0●ねじ穴数：4●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854665

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：88●幅(mm)：18●定格トルク(N・m)：4.5●ねじ穴数：4●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854689

●ばねのアシストで上蓋を軽く操作できます。●保持トルクは調整ねじ(呼び10スパナ)を回すことで調整できます(0から3.5N・m)●別売の樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●医療機器、分析機器、FA機器など●全長(mm)：89.6●幅(mm)：80●厚さ(mm)：15●ねじ穴数：6●穴径(mm)：Φ5.3●表面処理：光沢バレル研磨●アシストトルク(N・m)：2.2～2.9●アシストトルク(kgf・cm)：22～30●保持トルク(N・m)：0～3.5●保持トルク(kgf・cm)：0～36●アシスト機能付き●ベース：ステンレス鋼(SUS304)●ブラケット：ステンレス鋼(SUS430)●スプリング・ストッパーピン：ステンレス鋼●ヒンジ単体で開閉しないでください。●ヒンジ同士の軸心は水平にし、ずれないよう取り付けてください。●トルク調整ナットは無理に取り外さないでください。●トルク調整ナットを強く締めすぎないでください。10N・m以上で締めると部品が変形し、耐久性の低下などにつながる恐れがあります。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854702

●長蝶番型のトルクヒンジです。●各種産業機器用。●全長(mm)：300●幅(mm)：50●厚さ(mm)：削除●定格トルク(N・m)：3±30%●ねじ穴数：10●穴径(mm)：Φ5.5●取付方法：ねじ(別売)●トルク(N・m)：3±30%●長さ(mm)：300●トルク(kgf・cm)：29●取付方法：ねじ(別売)●グリスレス●本体・シャフト：ステンレス鋼(SUS304)●プラグ：ポリアセタール(POM)●ホルダー：ポリアミド(PA)●ヒンジ同士の軸心がずれないよう取り付けてください。●カットしてご使用いただくことはできません。

商品コード：

2500201854726

●摺動部に樹脂部品を使用しているため、金属粉の発生を防ぎます。●軸の向きを水平・垂直にして使用できます。●音響機器、FA機器、各種自動機器●全長(mm)：65●幅(mm)：50●厚さ(mm)：14●定格トルク(N・m)：3±25%●ねじ穴数：4●穴径(mm)：5.3●トルク(N・m)：3±25％●使用温度：-0℃～40℃●ステンレス鋼

商品コード：

2500201854740

●一方向にトルクが発生するトルクヒンジです。●逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。●トルクは0から10N・mの間で調整できます。●トルク調整部にキャップがついているため、意匠性に優れています。●医療機器、FA・OA機器などの扉●衝撃を加えたくない扉の開閉●医療機器●FA機器●OA機器●全長(mm)：55●幅(mm)：60●厚さ(mm)：7.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：ヒンジ開き方向トルク発生タイプ●表面処理：焼付塗装/シルバー●トルク(N・m)：0～10●トルク発生タイプ：ヒンジ開き方向●調整式●ブラケット:亜鉛合金●キャップ:ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●トルク調整用ねじは取り外さないでください●トルク調整は六角棒スパナ(呼び5)をご使用ください

商品コード：

2500201854764

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：32●幅(mm)：36●厚さ(mm)：1.2●定格トルク(N・m)：0.35●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：0.35＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854788

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：50●幅(mm)：48●厚さ(mm)：2●定格トルク(N・m)：1.5●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：1.5＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854801

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●音響機器、理化学機器、FA機器、各種自動機器、OA機器など。●全長(mm)：40●幅(mm)：67●厚さ(mm)：1.5●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.7(+40％、-20％)●長さ(mm)：67●軸向きが水平・垂直の使用可能機構●本体：SUS304/光沢バレル研磨●蝶番同士の軸心がずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854825

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●各種産業機器用。●全長(mm)：61●幅(mm)：50●厚さ(mm)：1.5●定格トルク(N・m)：1.5(+40%、-20%)●ねじ穴数：4●トルク(N・m)：1.5(+40％-20％)●長さ(mm)：40●トルク(kgf・cm)：15.3(+40%-20%)●軸向きが水平・垂直の使用可能機構●ステンレス鋼製●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854849

●キャッチ付なので扉(フタ)を開いた状態で保持でき、ステーが不要です。●板厚が厚いため、強固な仕様になってます。●トランク、バイク便のBOX・制御BOXに。●全長(mm)：105●幅(mm)：40●表面処理：光沢バレル研磨仕上げ●長さ(mm)：105●高さ(mm)：11●ステンレス鋼(SUS304)●ステンレス(SUS304)

商品コード：

2500201854900

●90°ごとに4箇所で仮保持できます。●樹脂部品と金属部品を分別できます。●ねじを隠すキャップ付きです。●キャップ(アイボリー：KD-772-3I、ブラック：KD-772-3B)のみもご用意できます。●医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉●全長(mm)：50●幅(mm)：60●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.2●耐荷重(kg)2個使用時：1.2●色：アイボリー●D2(mm)：17●定格トルク(N・m)：0.49●初期設定解放トルク：約49N･cm/ヶ●耐荷重目安：扉幅400mm以下×扉高さ500mm以下、扉質量1.2kg以下※樹脂板扉・縦2ヶ使いの場合●本体:ポリアセタール シボ●軸:ステンレス鋼(SUS303)●キャップ:ポリプロピレン●クリック脱出トルクにはばらつきがあります●保証値ではありません●ストップ位置(保持)以外で長時間扉を止めないでください●ご使用に際しては、事前に現品をご確認ください

商品コード：

2500201854924

●エンプラフラットヒンジ(カバータイプ)●本体：ポリアセタール ブラック●ピン：ポリアセタール ブラック●カバー：ポリブチレンテレフタレート(PBT)●北海道・沖縄運賃1500円

商品コード：

2500204177815

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：右用(軸を時計方向に回すとダンパーが効くタイプ)●制動方向：右回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8268●こちらの商品は事業者様向け商品です。

商品コード：

2500100876409

●かぶせ扉・インセット扉両用。●キャッチなし●ポリアミド(PA)

商品コード：

2500204780305

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):40●幅(mm):35●厚さ(mm):1.2●トルク(N・m):0.49±20%●ねじ穴数:5●穴径(mm):4.3●5kgf±20%/cm

商品コード：

2500205496380

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):0.88±23%●ねじ穴数:5●穴径(mm):4.3●9kgf±23%/cm

商品コード：

2500205496403

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):5.69±9%●ねじ穴数:8●穴径(mm):4.5●58kgf±9%/cm

商品コード：

2500205496427

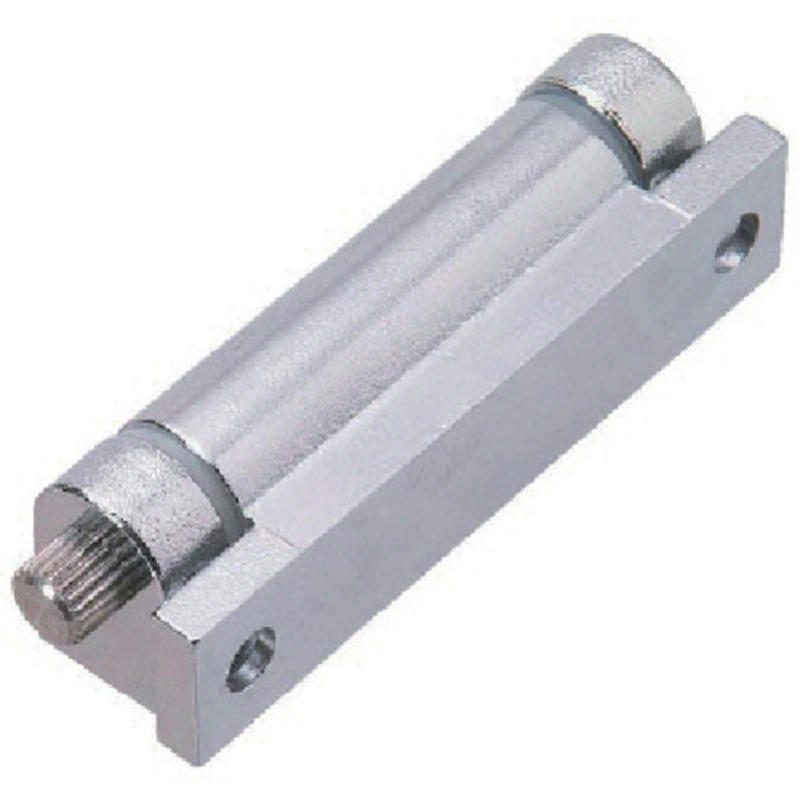

●マシナリーヒンジ●本体:亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン:SUS304●スペーサー:ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンをプラスチックハンマー等で完全にはめ込んでご使用ください。

商品コード：

2500205671312

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●クリーンルーム●アルミフレーム●住設など●食品機械・住設用。●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5●耐荷重(kg)2個使用時：11●表面処理：シルバーアルマイト仕上げ●D2(mm)：14●取付勝手：右用●本体:アルミ合金●軸:ステンレス鋼(SUS303)●キャップ:ポリアセタール●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201852456

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●全長(mm)：44●幅(mm)：80●厚さ(mm)：25.0●定格トルク(N・m)：5.0±20%●ねじ穴数：6●穴径(mm)：5.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●色：ステンレス●トルク(N・m)：5±20％●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●ステンレス(SUS304)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853170

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●ねじ穴数：2●適合ヒンジ：HG-ITM型●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●定格トルク(N.m)：-●カバー:ABS樹脂●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853194

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●全長(mm)：45●幅(mm)：44●厚さ(mm)：15.5●定格トルク(N・m)：3.5±20%●ねじ穴数：6●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●色：ステンレス●トルク(N・m)：3.5±20％●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●ステンレス(SUS304)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853217

●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)。●ダンパー付きで上蓋が急に閉じるのを防止します(ソフトクローズ機能、ダンパー有効角約30°以上)●内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きはとてもスムーズです。●環境機器、試験装置などの重い上蓋●幅(mm)：85●表面処理：鏡面研磨●色：ステンレス●アシストトルク(N・m)：20.58●長さ(mm)：167●高さ(mm)：54●アシストトルク値：210kgf／cm(1個使用時)●ステンレス(SCS14)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853231

●装置の小型蓋などに最適なインセット仕様のダンパーヒンジです。●両方向性ダンパーを使用しているため、上蓋用・上開き用・下開き用・下蓋用として使用できます。●各種小型装置の上蓋やスイッチカバー。●オフィスデスク、ＯＡ機器などのほこり防止カバー。●全長(mm)：43●幅(mm)：32●厚さ(mm)：4●ねじ穴数：6●穴径(mm)：3.5●色：ブラック●トルク/ペア(N･m)：0.054～0.086●側面取付●ブラケット:ポリアセタール●受座：ＰＢＴ樹脂●HG-JHM9-U-BLは受座を裏面に付けるタイプです。●トルク範囲は、蓋(扉)1枚に対してヒンジを左右1セット使用した場合の値です●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●蓋(扉)を閉じた位置で保持するための、受けなどを設けてください

商品コード：

2500201853279

●ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。●ダンパー方向と反対の動きもスムーズです。●各種筐体の上蓋・上カバーなど●全長(mm)：115●幅(mm)：72●厚さ(mm)：26.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：制御方向：開き方向●色：ブラック●トルク(N・m)：3～5●ダンパー方向：開き方向●制御方向開き方向●本体：PBT樹脂、他●キャップ：ポリプロピレン(PP)●所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜～115゜以内)にステーなどのストッパーを設けてください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853293

●ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。●ダンパー方向と反対の動きもスムーズです。●各種筐体の上蓋・上カバーなど●全長(mm)：115●幅(mm)：72●厚さ(mm)：26.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：制御方向：開き方向●色：ブラック●トルク(N・m)：5～7●ダンパー方向：開き方向●制御方向開き方向●本体：PBT樹脂、他●キャップ：ポリプロピレン(PP)●所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜～115゜以内)にステーなどのストッパーを設けてください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853316

●横開き扉用のソフトクローズ機能付き一軸ヒンジです。●閉まり際はダンパーの力でゆっくり閉めることのできる丁番です。●(速度調整可)●六角棒スパナで扉の閉じ速度を調整できます。●引き込み機能により、扉をゆっくり引き込みます。●全長(mm)：65●幅(mm)：68.5●厚さ(mm)：17●ねじ穴数：4●穴径(mm)：Φ5.2●耐荷重(kg)2個使用時：1.0～7.0●色：ライトグレー●適応扉幅(mm)：700以下●適応扉高さ(mm)：2400以下●扉質量(kg/2ヶ)：1.0～7.0●扉質量(kg/3ヶ)：7.0～12.0●横開き用●本体：ポリアミド(PA)●軸：鋼●ねじカバー：エラストマー(TPE)●ねじカバー●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください。

商品コード：

2500201853330

●軸の向きを垂直にして使用できます。●理化学機器、OA機器、FA機器、各種自動機器●全長(mm)：81●幅(mm)：50●厚さ(mm)：12●定格トルク(N・m)：1.6±20％●ねじ穴数：6●穴径(mm)：4.5●取付方法：ねじ(別売)●タイプ：左用●表面処理：光沢バレル研磨●耐荷重(kg)2個使用時：-●D2(mm)：-●軸向きが水平・垂直の使用可能機構●ステンレス鋼(SUS304)

商品コード：

2500201853354

●軸の向きを垂直にして使用できます。●理化学機器、OA機器、FA機器、各種自動機器●全長(mm)：56●幅(mm)：35●厚さ(mm)：10●定格トルク(N・m)：0.3±67％●ねじ穴数：6●穴径(mm)：4.5●取付方法：ねじ(別売)●タイプ：左用●表面処理：光沢バレル研磨●耐荷重(kg)2個使用時：-●D2(mm)：-●軸向きが水平・垂直の使用可能機構●ステンレス鋼(SUS304)●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201853378

●軸の向きを垂直にして使用できます。●理化学機器、OA機器、FA機器、各種自動機器●全長(mm)：71●幅(mm)：50●厚さ(mm)：11●定格トルク(N・m)：0.7±36％●ねじ穴数：6●穴径(mm)：4.5●取付方法：ねじ(別売)●タイプ：左用●表面処理：光沢バレル研磨●耐荷重(kg)2個使用時：-●D2(mm)：-●軸向きが水平・垂直の使用可能機構●ステンレス鋼(SUS304)

商品コード：

2500201853392

●レバー操作で簡単に角度調整ができるストッパー付のヒンジです。●ギアによるロック(10°刻み)で、負荷をかけても動きません。●レバーを押している間は、ロックが解除されます。●レバーを引き上げると、ロック解除状態が保持されます。●ストッパー付となしのタイプは併用できます。●医療機器、分析機器、特装車など●治具、モニター、タッチパネルの角度調整に●全長(mm)：94.5●幅(mm)：30●定格トルク(N・m)：なし●ねじ穴数：5●穴径(mm)：6.2●タイプ：左用ストッパーなし●ストッパー無し左用●ギアによるロック(10°刻み)で、負荷をかけても動かない●レバーを押している間は、ロックが解除●レバーを引き上げると、ロック解除状態が保持●ストッパー付となしのタイプは併用●左右勝手：左用●ストッパーなし●鋼

商品コード：

2500201853545

●レバー操作で簡単に角度調整ができるストッパー付のヒンジです。●ギアによるロック(10°刻み)で、負荷をかけても動きません。●レバーを押している間は、ロックが解除されます。●レバーを引き上げると、ロック解除状態が保持されます。●ストッパー付となしのタイプは併用できます。●医療機器、分析機器、特装車など●治具、モニター、タッチパネルの角度調整に●全長(mm)：94.5●幅(mm)：30●定格トルク(N・m)：なし●ねじ穴数：5●穴径(mm)：6.2●タイプ：左用ストッパー付●トルク(N・m)：45●ストッパー付き左用●ギアによるロック(10°刻み)で、負荷をかけても動かない●レバーを押している間は、ロックが解除●レバーを引き上げると、ロック解除状態が保持●ストッパー付となしのタイプは併用●左右勝手：左用●ストッパー付●鋼

商品コード：

2500201853569
