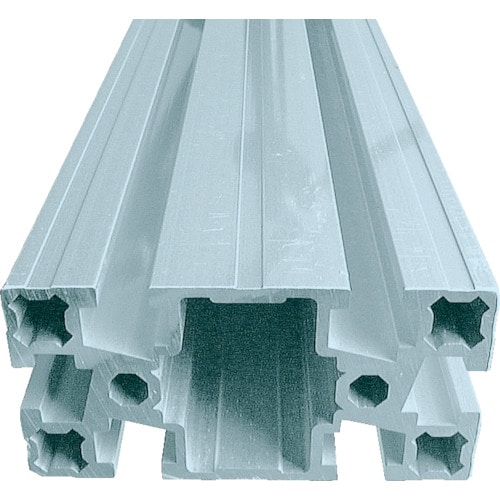

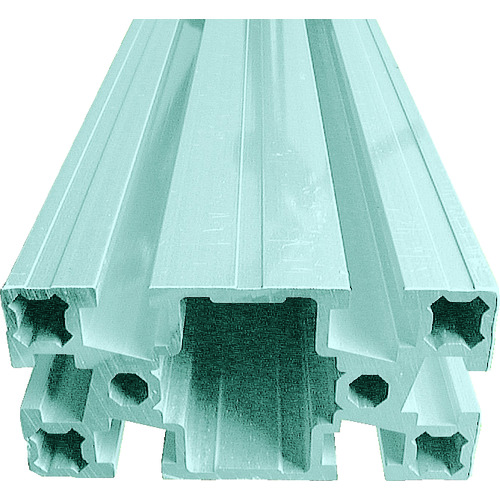

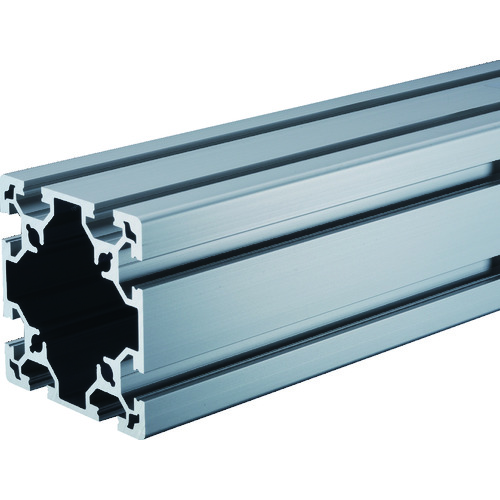

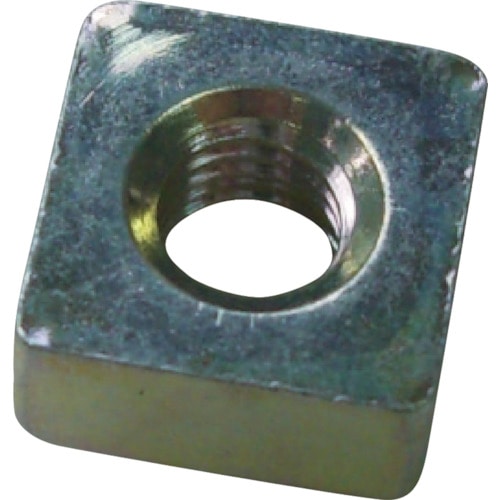

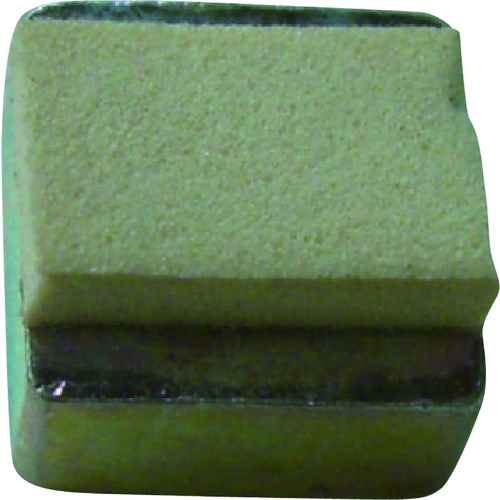

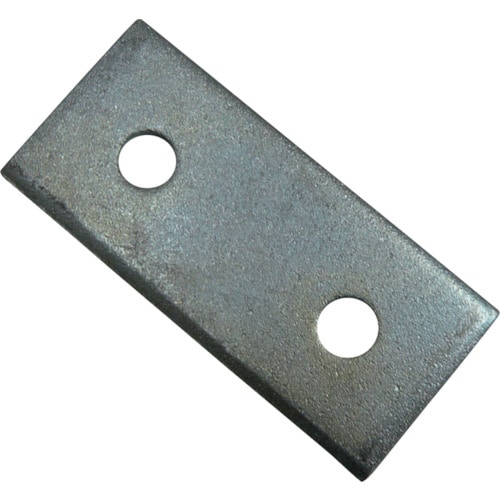

アルミフレーム

●仕様…3mmクリアランス用(5mm厚パネル用)30・40角Uポール兼用●材質…PVC●サイズ(mm)…6×5000×8.6(H)●Uポール(EA976CB-11・-21)のスリットにパネルを差し込んだ際のすき間（クリアランス）の埋め材です。●梱包サイズ:197×282×31●梱包重量160g

商品コード：

4550061697832

●仕様…4mmクリアランス用(4mm厚パネル用)30・40角Uポール兼用●材質…PVC●サイズ(mm)…7×5000×8.6(H)●Uポール(EA976CB-11・-21)のスリットにパネルを差し込んだ際のすき間（クリアランス）の埋め材です。●梱包サイズ:187×266×42●梱包重量196g

商品コード：

4550061697849

●仕様…5mmクリアランス用(3mm厚パネル用)30・40角Uポール兼用●材質…PVC●サイズ(mm)…8×5000×8.6(H)●Uポール(EA976CB-11・-21)のスリットにパネルを差し込んだ際のすき間（クリアランス）の埋め材です。●梱包サイズ:194×302×31●梱包重量238g

商品コード：

4550061697856

●EA976CB-2・-3用キャスター固定金具●ねじサイズ…M8●材質…ステンレスSUS304●重量(g)…6.7●サイズ(W×D×H)mm…13×21×4●この部品を使用してM8ねじ付キャスターをUポールに取り付ける事が可能。●梱包サイズ:44×33×9●梱包重量30g

商品コード：

4550061864524

●(旧)EA976CB-1用キャスター●材質…スチール、ナイロン、ポリウレタン●ねじサイズ…M10×14mm●車輪サイズ(W×D×H)mm…φ50×48.9●重量(g)…116●ストッパーなし●梱包サイズ:83×63×54●梱包重量116g

商品コード：

4550061864531

●(旧)EA976CB-1用キャスター●材質…スチール、ナイロン、ポリウレタン●ねじサイズ…M10×14mm●車輪サイズ(W×D×H)mm…φ50×48.9●重量(g)…121●ストッパー付●梱包サイズ:87×71×52●梱包重量122g

商品コード：

4550061864548

●EA976CB-2・-3用キャスター●ストッパーなし●材質…スチール、ナイロン、ポリウレタン●ねじサイズ…M8×7mm●車輪サイズ(W×D×H)mm…φ50×48.9●重量(g)…113●梱包サイズ:98×63×52●梱包重量114g

商品コード：

4550061864555

●EA976CB-2・-3用キャスター●ストッパー付●材質…スチール、ナイロン、ポリウレタン●ねじサイズ…M8×7mm●車輪サイズ(W×D×H)mm…φ50×48.9●重量(g)…118

商品コード：

4550061864562

●裏止めタイプのハンドルをアルミフレームの表側から取り付けるための座金です。●ASナットを使用して取り付けます。●溝幅6mmのアルミフレームに取り付ける場合はナットを別途ご用意ください。●アルミフレーム用●幅(mm)：18●厚さ(mm)：4●色：ステンレス●全長(mm)：30●M4・M5用●適合アルミフレーム：溝幅8、10mm●ステンレス(ＳＵＳ304)

商品コード：

2500201063968

●アルミフレームの取付溝にぴったり合う、アルミフレーム専用蝶番です。●このため余分な座金などは不要です。●摺動部に樹脂ブッシュを装着しています。●動きがスムーズで、金属同士の摩擦がないため金属粉の飛散を防ぎます。●半導体製造関連、アルミフレーム●幅(mm)：43●高さ(mm)：68●長さ(mm)：68●ねじ穴数：4●穴径(mm)：4.5穴8.5皿●厚さ(mm)：3.8●全長(mm)：68●W1(mm)：43●W2(mm)：18●W3(mm)：25●W4(mm)：11●W5(mm)：16●D2(mm)：なし●耐荷重(kg)2個使用時：なし●アルミフレーム専用丁番●本体：アルミニウム合金／シルバーアルマイト処理●回転軸：ステンレス鋼(SUS303)／素地●ブッシュ：ポリアセタール(POM)／ナチュラル●ワッシャー：PEEK樹脂／ナチュラル●E型止め輪：ステンレス鋼(SUS304)●耐荷重は蝶番2ヶ使いの場合の値です

商品コード：

2500201064095

●アルミフレームの取付溝にぴったり合う、アルミフレーム専用蝶番です。●このため余分な座金などは不要です。●摺動部に樹脂ブッシュを装着しています。●動きがスムーズで、金属同士の摩擦がないため金属粉の飛散を防ぎます。●半導体製造関連、アルミフレーム●幅(mm)：50●高さ(mm)：68●長さ(mm)：68●ねじ穴数：4●穴径(mm)：5.5穴11皿●厚さ(mm)：3.8●全長(mm)：68●W1(mm)：50●W2(mm)：25●W3(mm)：25●W4(mm)：16●W5(mm)：16●D2(mm)：なし●耐荷重(kg)2個使用時：なし●アルミフレーム専用丁番●本体：アルミニウム合金／シルバーアルマイト処理●回転軸：ステンレス鋼(SUS303)／素地●ブッシュ：ポリアセタール(POM)／ナチュラル●ワッシャー：PEEK樹脂／ナチュラル●E型止め輪：ステンレス鋼(SUS304)●耐荷重は蝶番2ヶ使いの場合の値です

商品コード：

2500201064101

●アルミフレームの取付溝にぴったり合う、アルミフレーム専用蝶番です。●このため余分な座金などは不要です。●摺動部に樹脂ブッシュを装着しています。●動きがスムーズで、金属同士の摩擦がないため金属粉の飛散を防ぎます。●半導体製造関連、アルミフレーム●幅(mm)：57●高さ(mm)：68●長さ(mm)：68●ねじ穴数：4●穴径(mm)：5.5穴11皿●厚さ(mm)：3.8●全長(mm)：68●W1(mm)：57●W2(mm)：32●W3(mm)：25●W4(mm)：21●W5(mm)：16●D2(mm)：なし●耐荷重(kg)2個使用時：なし●アルミフレーム専用丁番●本体：アルミニウム合金／シルバーアルマイト処理●回転軸：ステンレス鋼(SUS303)／素地●ブッシュ：ポリアセタール(POM)／ナチュラル●ワッシャー：PEEK樹脂／ナチュラル●E型止め輪：ステンレス鋼(SUS304)●耐荷重は蝶番2ヶ使いの場合の値です

商品コード：

2500201064118

●アルミフレームの取付溝にぴったり合う、アルミフレーム専用蝶番です。●このため余分な座金などは不要です。●摺動部に樹脂ブッシュを装着しています。●動きがスムーズで、金属同士の摩擦がないため金属粉の飛散を防ぎます。●半導体製造関連、アルミフレーム●幅(mm)：64●高さ(mm)：68●長さ(mm)：68●ねじ穴数：4●穴径(mm)：5.5穴11皿●厚さ(mm)：3.8●全長(mm)：68●W1(mm)：64●W2(mm)：32●W3(mm)：32●W4(mm)：21●W5(mm)：21●耐荷重(kg)2個使用時：なし●D2(mm)：なし●アルミフレーム専用丁番●本体：アルミニウム合金／シルバーアルマイト処理●回転軸：ステンレス鋼(SUS303)／素地●ブッシュ：ポリアセタール(POM)／ナチュラル●ワッシャー：PEEK樹脂／ナチュラル●E型止め輪：ステンレス鋼(SUS304)●耐荷重は蝶番2ヶ使いの場合の値です

商品コード：

2500201064125

●アルミフレームにマグネットキャッチを取り付けるためのブラケットです。●種類：関連部品●ステンレス鋼製(SUS304)●ステンレス鋼(SUS304)

商品コード：

2500201064200

●アルミフレームにマグネットキャッチを取り付けるためのブラケットです。●種類：関連部品●ステンレス鋼製(SUS430)●ステンレス鋼

商品コード：

2500201064217

●アルミフレームにパネルを取り付ける場合、パネルのばたつきを防止するために使用するブラケットです。●ジョイントシステムPJ型ねじ穴あり仕様専用です。●アルミフレーム。●適合ボルト：M4●幅(mm)：34●奥行(mm)：25●高さ(mm)：20●アルミフレーム取付用●ステンレス(SUS430)●表面処理：光沢バレル研磨仕上げ●ブラケット単品でご注文いただく場合、取付ねじは付属していません。アルミフレームや製品に合わせて、適切な長さの取付ねじをご用意ください。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201065665

●アルミフレームにマグネットキャッチを取り付けるためのブラケットです。●種類：関連部品●ステンレス鋼製(SUS430)●ステンレス鋼(SUS430)

商品コード：

2500201065993

●仕様…30・40角Uポール兼用●サイズ(mm)…φ15×22●材質…真鍮●重量(g)…7.0●適合品番…EA976CB-11・-21●つば付●M10用●Uポールに打ち込んでM10キャスターやアジャスターの取付ができます。●梱包サイズ:71×31×14●梱包重量8g

商品コード：

4550061759639

●仕様…30角Uポール用●カラー…ライトグレー●サイズ(mm)…30×30×2(t)●重量(g)…2.1●材質…ABS●適合品番…EA976CB-11●Uポール(EA976CB-11)の先端に簡単装着できます。●梱包サイズ:44×32×7●梱包重量2g

商品コード：

4550061759646

●仕様…40角Uポール用●カラー…ライトグレー●サイズ(mm)…40×40×2(t)●重量(g)…3.8●材質…ABS●適合品番…EA976CB-21●Uポール(EA976CB-68)の先端に簡単装着できます。●梱包サイズ:64×39×8●梱包重量4g

商品コード：

4550061759653

●仕様…40角Uポール用●全長(mm)…130●幅(mm)…70●厚み(mm)…4●穴径(mm)…4.5●取付ねじ径…M4●穴数…6●材質…アルミ(A6005CS-T5)●重量(g)…109.8●適合品番…EA976CB-21●左用●Uポールへの取付は別売の取付ローター（EA976CB-44）をご使用下さい。●梱包サイズ:41×160×13●梱包重量108g

商品コード：

4550061759660

●仕様…40角Uポール用●全長(mm)…130●幅(mm)…70●厚み(mm)…4●穴径(mm)…4.5●取付ねじ径…M4●穴数…6●材質…アルミ(A6005CS-T5)●重量(g)…109.8●適合品番…EA976CB-21●右用●Uポールへの取付は別売の取付ローター（EA976CB-44）をご使用下さい。●梱包サイズ:55×158×13●梱包重量106g

商品コード：

4550061759677

●仕様…30角Uポール用●全長(mm)…102●幅(mm)…50●厚み(mm)…4●穴径(mm)…4.5×6.5●取付ねじ径…M4●穴数…4●重量(g)…74.4●材質…アルミ(A6005CS-T5)●適合品番…EA976CB-11●左用●Uポールへの取付は別売の取付ローター（EA976CB-42）をご使用ください。●梱包サイズ:37×119×13●梱包重量78g

商品コード：

4550061759684

●仕様…30角Uポール用●全長(mm)…102●幅(mm)…50●厚み(mm)…4●穴径(mm)…4.5×6.5●取付ねじ径…M4●穴数…4●重量(g)…74.4●材質…アルミ(A6005CS-T5)●適合品番…EA976CB-11●右用●Uポールへの取付は別売の取付ローター（EA976CB-42）をご使用ください。●梱包サイズ:43×116×14●梱包重量76g

商品コード：

4550061759691

●仕様…40角Uポール用●全長(mm)…102●幅(mm)…70●厚み(mm)…4●穴径(mm)…4.5×9●取付ねじ径…M4●穴数…4●重量(g)…85.6●適合品番…EA976CB-21●材質…アルミ(A6005CS-T5)●左用●Uポールへの取付は別売の取付ローター（EA976CB-44）をご使用ください。●梱包サイズ:46×113×13●梱包重量86g

商品コード：

4550061759974

●仕様…40角Uポール用●全長(mm)…102●幅(mm)…70●厚み(mm)…4●穴径(mm)…4.5×9●取付ねじ径…M4●穴数…4●重量(g)…85.6●材質…アルミ(A6005CS-T5)●適合品番…EA976CB-21●右用●Uポールへの取付は別売の取付ローター（EA976CB-44）をご使用ください。●梱包サイズ:41×106×15●梱包重量86g

商品コード：

4550061759981

●仕様…30角Uポール用●全長(mm)…50●幅(mm)…50●厚み(mm)…4●穴径(mm)…4.5×6.5●穴数…4●取付ねじ径…M4●重量(g)…49.3●適合品番…EA976CB-11●材質…アルミ(A6005CS-T5)●●Uポールへの取付は別売の取付ローター（EA976CB-42）をご使用ください。●梱包サイズ:36×57×14●梱包重量50g

商品コード：

4550061759998

●仕様…40角Uポール用●全長(mm)…70●幅(mm)…50●厚み(mm)…4●穴径(mm)…4.5×9●穴数…4●取付ねじ径…M4●重量(g)…60.4●材質…アルミ(A6005CS-T5)●適合品番…EA976CB-21●Uポールへの取付は別売りのEA976CB-44を使用してください。●梱包サイズ:42×79×23●梱包重量60g

商品コード：

4550061760000

●仕様…40角Uポール用●全長(mm)…70●幅(mm)…64●厚み(mm)…4●穴径(mm)…4.5×9●穴数…6●取付ねじ径…M4●重量(g)…78.8●材質…アルミ(A6005CS-T5)●Uポールへの取付は別売りのEA976CB-44を使用してください。●梱包サイズ:43×68×14●梱包重量74g

商品コード：

4550061760017

●仕様…30角Uポール用●全長(mm)…80●幅(mm)…30●厚み(mm)…5.2●穴数…4●重量(g)…64.4●材質…スチール、PE●付属品…B4×20（2本）、A4×30（2本）●適合品番…EA941CB-11●Uポール(EA976CB-11)をアジャスターで天井に突っ張り固定する際の下部ベース。●穴付きで床にビス固定もできます。●Uポール取付ビス×2本、床固定ビス×2本付●PEシート付●梱包サイズ:39×79×15●梱包重量68g

商品コード：

4550061760024

●仕様…40角Uポール用●全長(mm)…80●幅(mm)…40●厚み(mm)…5.2●穴数…2●重量(g)…85.4●材質…スチール、PE●付属品…B4×20（2本）、A4×30（2本）●適合品番…EA976CB-21●取付穴径…M4●Uポール(EA976CB-21)をアジャスターで天井に突っ張り固定する際の下部ベース。●穴付きで床にビス固定もできます。●Uポール取付ビス×2本、床固定ビス×2本付●PEシート付●梱包サイズ:48×83×14●梱包重量90g

商品コード：

4550061760031

●仕様…30・40角Uポール兼用●長さ…5m●重量(g)…30●材質…PVC●任意の長さにカット可能です。●Uポール(EA976CB-11・-21)のスリット(溝)をカバーします。●梱包サイズ:192×299×52●梱包重量194g

商品コード：

4550061839300

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイント1(2方向 L型)●色：黒●ナイロン

商品コード：

2500202021271

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイント2(3方向 T型)●色：黒●ナイロン

商品コード：

2500202021288

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントA(3方向)●色：黒●ナイロン

商品コード：

2500202021295

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントB(4方向)●色：黒●ナイロン

商品コード：

2500202021301

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントC(3方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021318

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントD(4方向 上部用)●色：黒●ナイロン

商品コード：

2500202021325

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントE(5方向)●色：黒●ナイロン

商品コード：

2500202021332

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントF(4方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021349

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントG(5方向 上部用)●色：黒●ナイロン

商品コード：

2500202021356

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントH(6方向)●色：黒●ナイロン

商品コード：

2500202021363

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントI(5方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021370

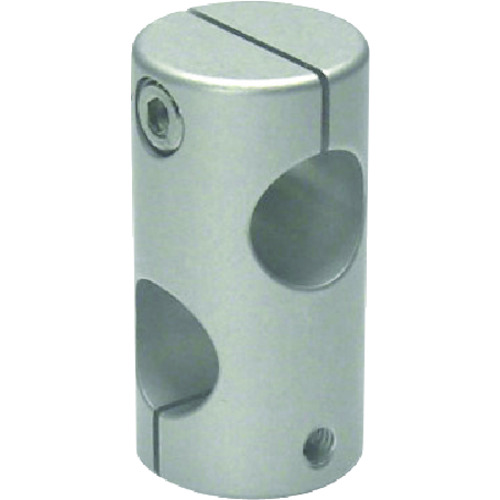

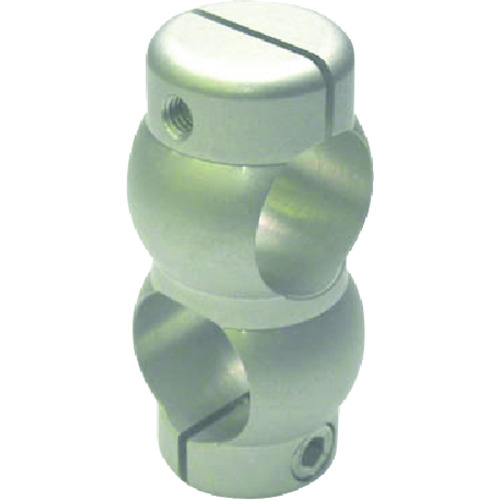

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：異径・クロス90°穴●幅(mm)：29●高さ(mm)：52●長さ(mm)：29●d(mm)：φ13●d2(mm)：φ19.1●D1(mm)：φ22●D2(mm)：φ29●E(mm)：15●P(mm)：18●F(mm)：19●締付ネジ：2-M5●直角軸の取付けに●アルミ合金

商品コード：

2500202117639

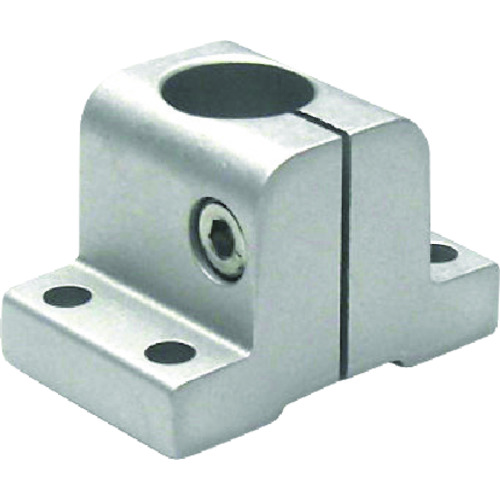

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：10●高さ(mm)：22.5●長さ(mm)：32●A(mm)：16●B(mm)：6.5●d(mm)：φ8●C(mm)：10●E(mm)：11●H(mm)：11.5●W(mm)：32●G(mm)：24●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202526486

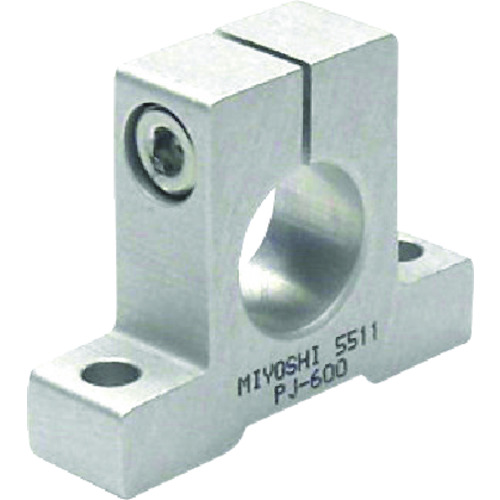

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：17●高さ(mm)：43●長さ(mm)：64●B(mm)：10●d(mm)：φ25.1●C(mm)：17●E(mm)：20●H(mm)：23●W(mm)：64●G(mm)：50●2-φP(mm)：6.5●締付ネジ：M5●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202547825

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：13●高さ(mm)：17●長さ(mm)：13●D(mm)：φ13●t(mm)：3●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573213

●アジャスター、ねじ込みキャスターをアルミフレームに取り付けるためのベースプレートです。●品名：脚端ベース●適合ボルト：M12●幅(mm)：80●奥行(mm)：80●高さ(mm)：6●対応ねじサイズ：M12●ステンレス(SUS430)●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201061452

●コーナーキャップは樹脂製で丸みをもたせているため、ケガや製品に傷をつける心配がなく、アルミフレームの角が美しく収まります。●1箇所のねじを締め付けるだけで簡単に取り付けできます。●接着剤や両面テープでの固定もできます。●幅(mm)：30●高さ(mm)：30●タイプ：1本溝用●ねじ穴数：1●奥行(mm)：30●色：ブラック●適合ボルト：M5●適合アルミフレーム：20×20mm溝幅6mm●適合溝幅(mm)：6●スガツネ工業ASコーナーキャップASーC型1本溝用(210ー040ー680)●ポリアミドブラック●扉の角には使用できません。

商品コード：

2500201062008

●コーナーキャップは樹脂製で丸みをもたせているため、ケガや製品に傷をつける心配がなく、アルミフレームの角が美しく収まります。●1箇所のねじを締め付けるだけで簡単に取り付けできます。●接着剤や両面テープでの固定もできます。●幅(mm)：58●高さ(mm)：58●タイプ：1本溝用●ねじ穴数：1●奥行(mm)：58●色：ブラック●適合ボルト：M5●適合アルミフレーム：40×40mm溝幅8mm、10mm●適合溝幅(mm)：8、10●スガツネ工業ASコーナーキャップASーC型1本溝用(210ー040ー682)●ポリアミドブラック●扉の角には使用できません。

商品コード：

2500201062022
