アルミフレーム

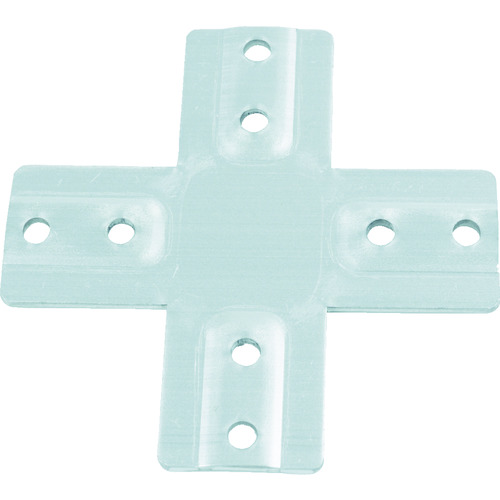

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：十字型●25mm角アルミフレーム用●十字型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009751

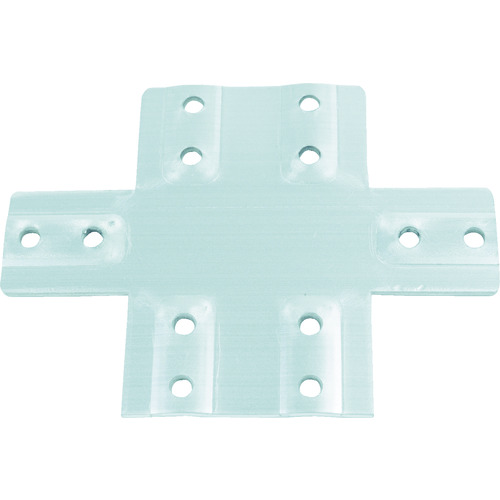

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：TT型●25mm角アルミフレーム用●TT型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009768

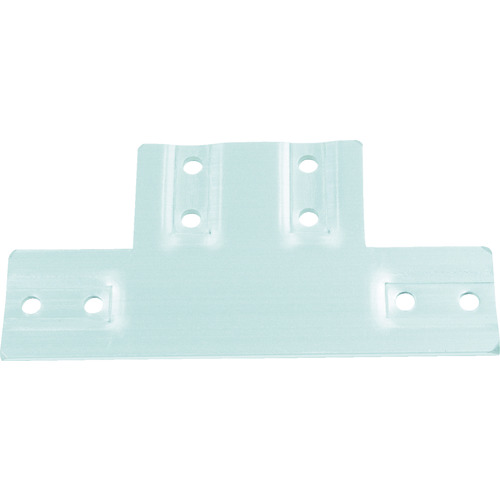

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LT型●25mm角アルミフレーム用●LT型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009775

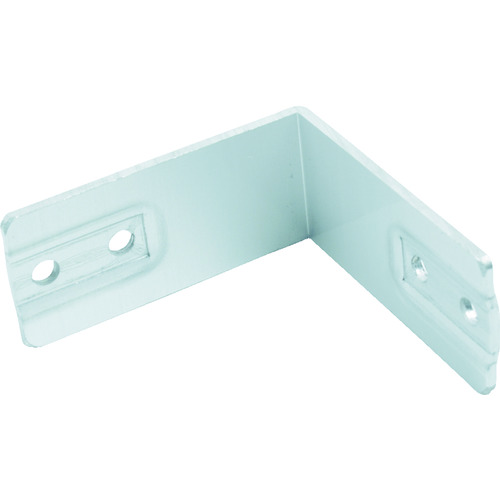

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：内付L型●25mm角アルミフレーム用●内付けL型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009782

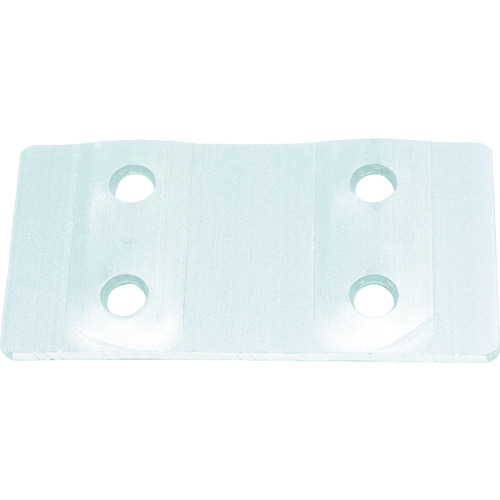

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：つなぎ型●25mm角アルミフレーム用●つなぎ型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009799

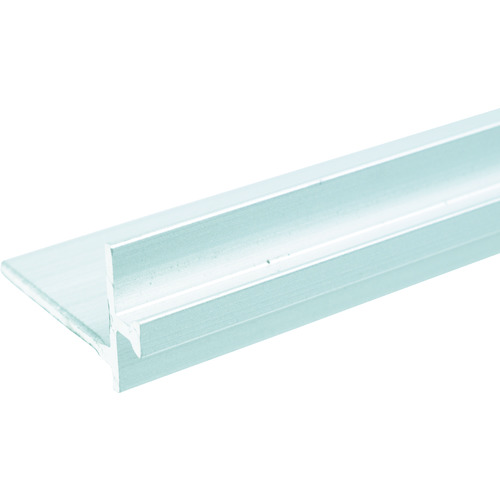

●棚板を置くための受け金具です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：15●長さ(mm)：1000●摘要：15mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●アルミ(アルマイト仕上げ)

商品コード：

2500201010030

サイズ：

●幅：２１ｍｍ●高さ：１５ｍｍ●長さ：１０００ｍｍ

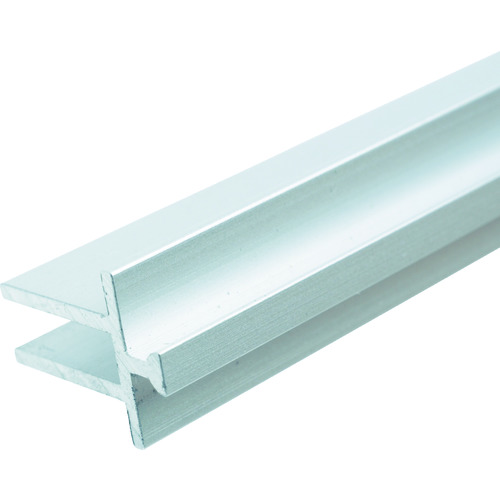

●パネルを挟むための、アダプタです。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：12●長さ(mm)：1000●摘要：3mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●取付位置：センター●アルミ(アルマイト仕上げ)

商品コード：

2500201010115

サイズ：

●幅：２１ｍｍ●高さ：１２ｍｍ●長さ：１０００ｍｍ

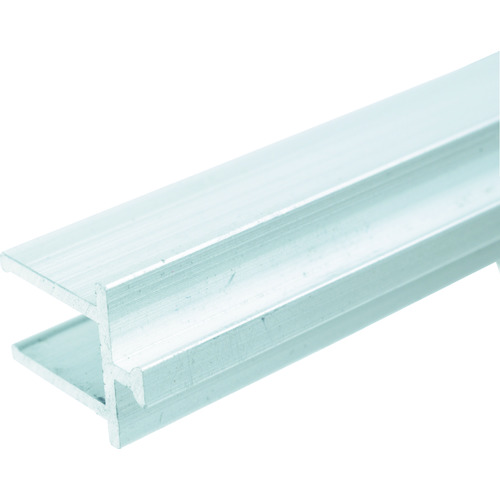

●パネルを挟むための、アダプタです。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：5●長さ(mm)：1000●ボルトサイズ(mm)：M5メネジ●摘要：5mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●取付位置：センター●アルミ(アルマイト仕上げ)

商品コード：

2500201010122

サイズ：

●幅：２１ｍｍ●高さ：５ｍｍ●長さ：１０００ｍｍ●ボルトサイズ：Ｍ５メネジｍｍ

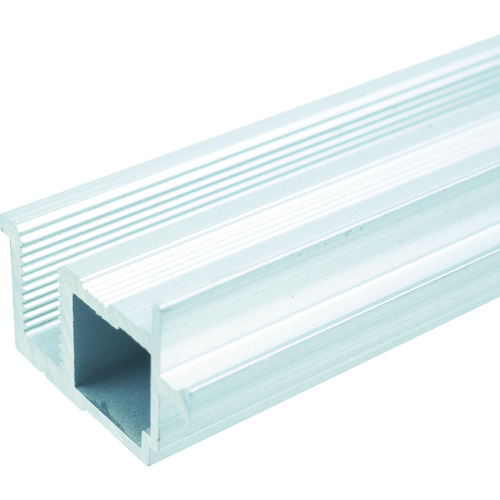

●Ｍ5ネジが止められる溝があるアダプタで、任意の位置でネジが止められます。●外付けでパネルが取り付け可能です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：22●高さ(mm)：1●長さ(mm)：1000●ボルトサイズ(mm)：M5×P0.8ネジ用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●アルミ(アルマイト仕上げ)

商品コード：

2500201010177

サイズ：

●幅：２２ｍｍ●高さ：１ｍｍ●長さ：１０００ｍｍ

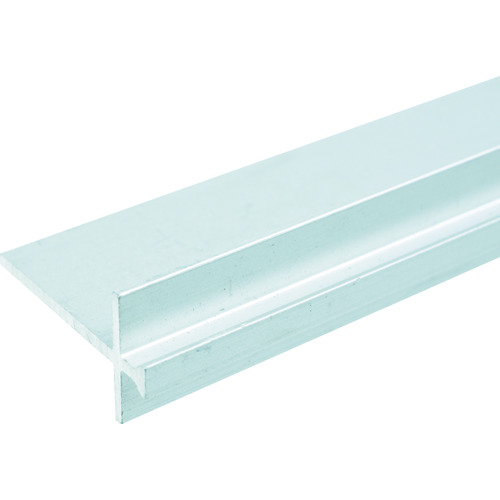

●棚板を置くための受け金具です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：12●長さ(mm)：1000●摘要：12mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●アルミ(アルマイト仕上げ)

商品コード：

2500201010184

サイズ：

●幅：２１ｍｍ●高さ：１２ｍｍ●長さ：１０００ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：異径・クロス90°穴●幅(mm)：22●高さ(mm)：39●長さ(mm)：22●d(mm)：φ9●d2(mm)：φ13●D1(mm)：φ15●D2(mm)：φ22●E(mm)：12●P(mm)：13●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500201958035

サイズ：

●幅：２２ｍｍ●高さ：３９ｍｍ●長さ：２２ｍｍ●ｄ：φ９ｍｍ●ｄ２：φ１３ｍｍ

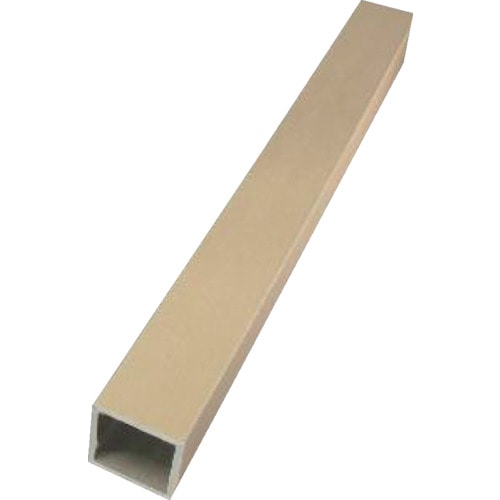

●ローラーで巻き付ける製法ではなく、芯金を押し出して形を成形するため、縦方向への強度が高いです。(リニア製法)木のように堅いですが、木材と同じようにカットができます。●カット後は、専用ジョイントをはめ込むことでフレーム枠を作ることができます。(専用ジョイント品番例：発注コード364-3547、KF-JOINT-1 関連商品にて紹介)●フレームを作った後は、アクリル板、樹脂板などを乗せることでラックを作ることが出来ます。(アクリル板、樹脂板弊社取り扱いあり)●ラック、台作りに●幅(mm)：35●高さ(mm)：35●長さ(mm)：1000●厚さ(mm)：2.9●紙管と同材質での板は取り扱いございません。各自ご購入くださいませ。

商品コード：

2500202020076

サイズ：

●幅：３５ｍｍ●高さ：３５ｍｍ●長さ：１０００ｍｍ●厚さ：２．９ｍｍ

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイント1(2方向 L型)●色：黒●ナイロン

商品コード：

2500202021271

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイント2(3方向 T型)●色：黒●ナイロン

商品コード：

2500202021288

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントA(3方向)●色：黒●ナイロン

商品コード：

2500202021295

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントB(4方向)●色：黒●ナイロン

商品コード：

2500202021301

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントC(3方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021318

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントD(4方向 上部用)●色：黒●ナイロン

商品コード：

2500202021325

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントE(5方向)●色：黒●ナイロン

商品コード：

2500202021332

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントF(4方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021349

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントG(5方向 上部用)●色：黒●ナイロン

商品コード：

2500202021356

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントH(6方向)●色：黒●ナイロン

商品コード：

2500202021363

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントI(5方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021370

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：15●高さ(mm)：37●長さ(mm)：15●d(mm)：φ10●d2(mm)：φ10●D1(mm)：φ15●E(mm)：13●P(mm)：11●F(mm)：13●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202538380

サイズ：

●幅：１５ｍｍ●高さ：３７ｍｍ●長さ：１５ｍｍ●ｄ：φ１０ｍｍ●ｄ２：φ１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：片方ボス●幅(mm)：15●高さ(mm)：37●長さ(mm)：15●A(mm)：20●d(mm)：φ10●D1(mm)：φ15●φD2：10●E(mm)：13●ボス長L(mm)：17●締付ネジ：M4●他の部品と自由に組合せ●アルミ合金

商品コード：

2500202538397

サイズ：

●幅：１５ｍｍ●高さ：３７ｍｍ●長さ：１５ｍｍ●Ａ：２０ｍｍ●ｄ：φ１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：15●高さ(mm)：32●長さ(mm)：15●A(mm)：24.5●B(mm)：10●d(mm)：φ10●d2(mm)：φ10●D1(mm)：φ15●E(mm)：7.5●締付ネジ：M4●フレームの支えや、T字形取付けに●アルミ合金

商品コード：

2500202538403

サイズ：

●幅：１５ｍｍ●高さ：３２ｍｍ●長さ：１５ｍｍ●Ａ：２４．５ｍｍ●Ｂ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：2ヵ所ネジ穴加工●幅(mm)：10●高さ(mm)：28●長さ(mm)：20●d(mm)：φ10●E(mm)：13●F(mm)：15●A：20●C：10●P(mm)：10●2-M：2-M4●締付ネジ：M4●2ヵ所のネジで部品の確かな固定●アルミ合金

商品コード：

2500202538892

サイズ：

●幅：１０ｍｍ●高さ：２８ｍｍ●長さ：２０ｍｍ●ｄ：φ１０ｍｍ●Ｅ：１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：10●高さ(mm)：23●長さ(mm)：32●A(mm)：16●B(mm)：6.5●d(mm)：φ10●C(mm)：10●E(mm)：11●H(mm)：11.5●W(mm)：32●G(mm)：24●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202538991

サイズ：

●幅：１０ｍｍ●高さ：２３ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：６．５ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：20●高さ(mm)：19.5●長さ(mm)：32●A(mm)：16●B(mm)：13●d(mm)：φ10●H(mm)：6.5●E(mm)：8●W(mm)：32●G(mm)：24●J(mm)：8●K(mm)：12●φP(mm)：2-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202539004

サイズ：

●幅：２０ｍｍ●高さ：１９．５ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：側面取付タイプ●幅(mm)：20●高さ(mm)：22.5●長さ(mm)：32●A(mm)：11.5●B(mm)：11●d(mm)：φ10●C(mm)：6.5●D(mm)：20●E(mm)：32●F(mm)：16●G(mm)：24●H(mm)：10●4-φP(mm)：φ4.2●締付ネジ：2-M4●水平、側面軸の立ち上げに、2ヵ所ネジと長穴で支柱をより確かに固定●アルミ合金

商品コード：

2500202539035

サイズ：

●幅：２０ｍｍ●高さ：２２．５ｍｍ●長さ：３２ｍｍ●Ａ：１１．５ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：ネジ穴加工●幅(mm)：11●高さ(mm)：29●長さ(mm)：20●A(mm)：20●d(mm)：φ13●E(mm)：15●F(mm)：14●C(mm)：11●M：M3●締付ネジ：M4●部品やボードの取付けに2ケ使いで大きな物の取付けに●アルミ合金

商品コード：

2500202554625

サイズ：

●幅：１１ｍｍ●高さ：２９ｍｍ●長さ：２０ｍｍ●Ａ：２０ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：ネジ穴加工●幅(mm)：11●高さ(mm)：29●長さ(mm)：20●A(mm)：20●d(mm)：φ13●E(mm)：15●F(mm)：14●C(mm)：11●M：M4●締付ネジ：M4●部品やボードの取付けに3ケ使いで大きな物の取付けに●アルミ合金

商品コード：

2500202554632

サイズ：

●幅：１１ｍｍ●高さ：２９ｍｍ●長さ：２０ｍｍ●Ａ：２０ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：2ヵ所ネジ穴加工●幅(mm)：12●高さ(mm)：32●長さ(mm)：25●A(mm)：25●d(mm)：φ13●E(mm)：15●F(mm)：17●C(mm)：12●P(mm)：12●2-M：2-M4●締付ネジ：M4●2ヵ所のネジで部品の確かな固定●アルミ合金

商品コード：

2500202554656

サイズ：

●幅：１２ｍｍ●高さ：３２ｍｍ●長さ：２５ｍｍ●Ａ：２５ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：10●高さ(mm)：28.5●長さ(mm)：38●A(mm)：20●B(mm)：7●d(mm)：φ13●C(mm)：10●E(mm)：14●H(mm)：14.5●W(mm)：38●G(mm)：30●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202554663

サイズ：

●幅：１０ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：２０ｍｍ●Ｂ：７ｍｍ

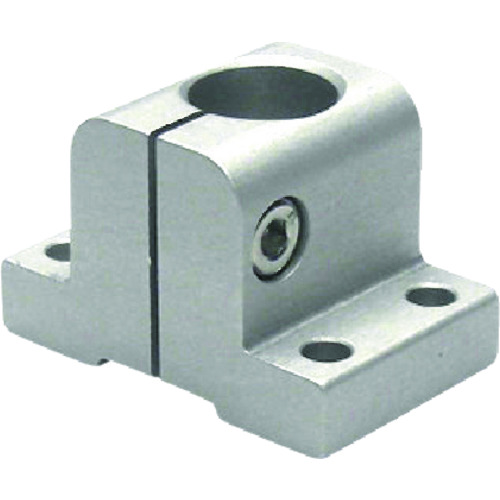

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：24●高さ(mm)：24.5●長さ(mm)：38●A(mm)：20●B(mm)：17●d(mm)：φ13●H(mm)：7.5●E(mm)：10●W(mm)：38●G(mm)：30●J(mm)：5●K(mm)：14●φP(mm)：4-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202554670

サイズ：

●幅：２４ｍｍ●高さ：２４．５ｍｍ●長さ：３８ｍｍ●Ａ：２０ｍｍ●Ｂ：１７ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：24●高さ(mm)：24.5●長さ(mm)：38●A(mm)：20●B(mm)：17●d(mm)：φ13●H(mm)：7.5●E(mm)：10●W(mm)：38●G(mm)：30●J(mm)：5●K(mm)：14●φP(mm)：4-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202554687

サイズ：

●幅：２４ｍｍ●高さ：２４．５ｍｍ●長さ：３８ｍｍ●Ａ：２０ｍｍ●Ｂ：１７ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：フランジ●幅(mm)：27●高さ(mm)：10●長さ(mm)：40●A(mm)：27●d(mm)：φ13●E(mm)：10●C(mm)：40●G(mm)：30●2-φP(mm)：4.2●締付ネジ：M4●側面や垂直軸の取付けに●アルミ合金

商品コード：

2500202554694

サイズ：

●幅：２７ｍｍ●高さ：１０ｍｍ●長さ：４０ｍｍ●Ａ：２７ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：24●高さ(mm)：28.5●長さ(mm)：38●A(mm)：10●B(mm)：14●d(mm)：φ13●E(mm)：14●F(mm)：14.5●C(mm)：20●H(mm)：7●G(mm)：30●W(mm)：38●J(mm)：5●K(mm)：14●φP(mm)：4-φ4.2●締付ネジ：M4●L字形取付に、水平穴奥詰まり●アルミ合金

商品コード：

2500202554717

サイズ：

●幅：２４ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：１０ｍｍ●Ｂ：１４ｍｍ

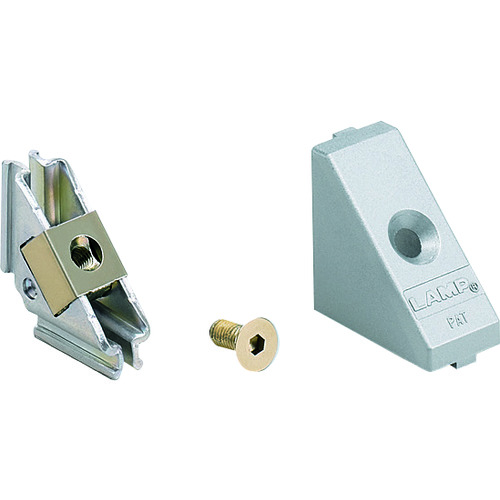

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：22●高さ(mm)：39●長さ(mm)：55●タイプ：後入れ可能●かみ合わせ幅(mm)：1.0～3.0●ねじ寸法：M6×16●適合溝幅(mm)：6●後付タイプ●ジョイントカバー:アルミ合金●インナージョイント:鋼●結合するフレームは同じ寸法・形状のものを使用してください●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554724

サイズ：

●幅：２２ｍｍ●高さ：３９ｍｍ●長さ：５５ｍｍ●かみ合わせ幅：１．０～３．０ｍｍ

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：22●長さ(mm)：55●かみ合わせ幅(mm)：1.0～3.0●ねじ寸法：M6×16●側面穴径：M4●A(mm)：10●適合溝幅(mm)：6●後付タイプ●ジョイントカバー:アルミ合金●インナージョイント:鋼●結合するフレームは同じ寸法・形状のものを使用してください●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554731

サイズ：

●幅：２２ｍｍ●長さ：５５ｍｍ●かみ合わせ幅：１．０～３．０ｍｍ●Ａ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴T字形●幅(mm)：28●高さ(mm)：28.5●長さ(mm)：38●A(mm)：14●B(mm)：14●d(mm)：φ13●E(mm)：14●F(mm)：14.5●C(mm)：20●H(mm)：7●G(mm)：30●W(mm)：38●J(mm)：5●K(mm)：18●P(mm)：4-φ4.2●締付ネジ：2-M4●垂直・側面軸の取付けに●アルミ合金

商品コード：

2500202554755

サイズ：

●幅：２８ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：１４ｍｍ●Ｂ：１４ｍｍ

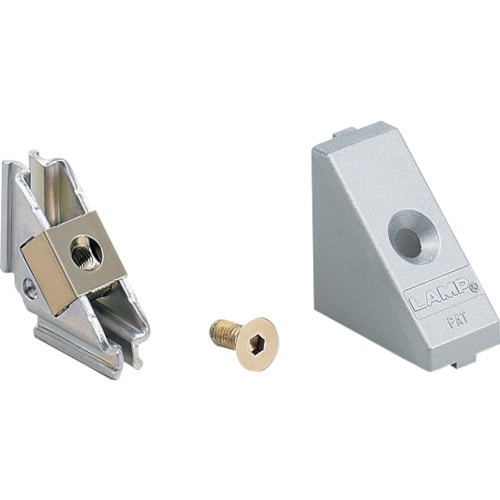

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：26●高さ(mm)：39●長さ(mm)：55●タイプ：後入れ可能●かみ合わせ幅(mm)：1.5～4.5●ねじ寸法：M8×16●適合溝幅(mm)：8●後付タイプ●ジョイントカバー:アルミ合金●インナージョイント:鋼●結合するフレームは同じ寸法・形状のものを使用してください●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554809

サイズ：

●幅：２６ｍｍ●高さ：３９ｍｍ●長さ：５５ｍｍ●かみ合わせ幅：１．５～４．５ｍｍ

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：26●長さ(mm)：55●かみ合わせ幅(mm)：1.5～4.5●ねじ寸法：M8×16●側面穴径：M4●A(mm)：10●適合溝幅(mm)：8●後付タイプ●ジョイントカバー:アルミ合金●インナージョイント:鋼●結合するフレームは同じ寸法・形状のものを使用してください●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554816

サイズ：

●幅：２６ｍｍ●長さ：５５ｍｍ●かみ合わせ幅：１．５～４．５ｍｍ●Ａ：１０ｍｍ

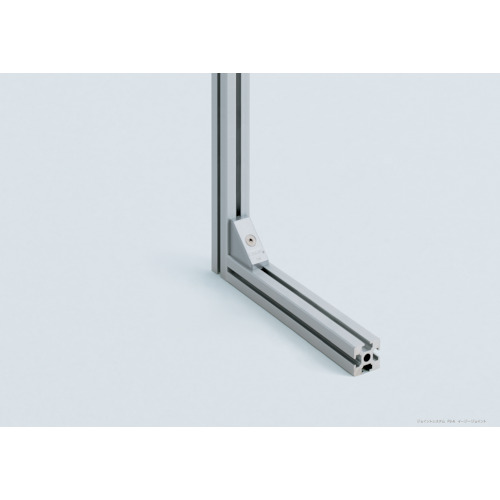

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：25●長さ(mm)：57●かみ合わせ幅(mm)：1.5～4.7●ねじ寸法：M6×18●A(mm)：12●両面穴径：M5●適合溝幅(mm)：8●後付タイプ●1本溝用●両面M5ねじ穴付●ジョイントカバー:アルミ合金●インナージョイント:亜鉛合金●ジョイントカバー 1ヶ●インナージョイント 1ヶ●取付ねじ 1ヶ●結合するフレームは同じ寸法・形状のものをご使用ください。●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554823

サイズ：

●幅：２５ｍｍ●長さ：５７ｍｍ●かみ合わせ幅：１．５～４．７ｍｍ●Ａ：１２ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：25●高さ(mm)：53●長さ(mm)：25●d(mm)：φ15●d2(mm)：φ15●D1(mm)：φ25●E(mm)：17.5●P(mm)：18●F(mm)：17.5●締付ネジ：2-M5●直角軸の取付けに●アルミ合金

商品コード：

2500202556902

サイズ：

●幅：２５ｍｍ●高さ：５３ｍｍ●長さ：２５ｍｍ●ｄ：φ１５ｍｍ●ｄ２：φ１５ｍｍ

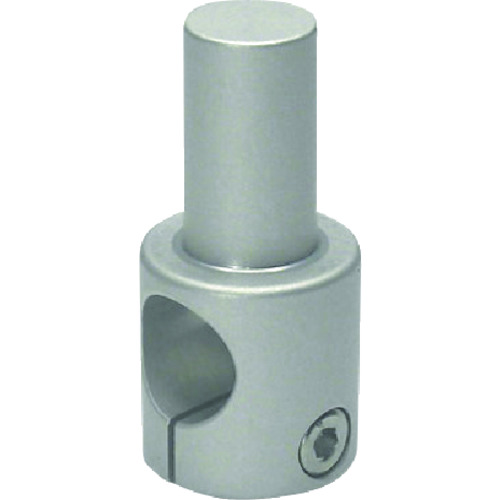

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：片方ボス●幅(mm)：25●高さ(mm)：54●長さ(mm)：25●A(mm)：29●d(mm)：φ15●D1(mm)：φ25●φD2：15●E(mm)：18●ボス長L(mm)：25●締付ネジ：M5●他の部品と自由に組合せ●アルミ合金

商品コード：

2500202556919

サイズ：

●幅：２５ｍｍ●高さ：５４ｍｍ●長さ：２５ｍｍ●Ａ：２９ｍｍ●ｄ：φ１５ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：14●高さ(mm)：36.5●長さ(mm)：48●A(mm)：26●B(mm)：9●d(mm)：φ15●C(mm)：14●E(mm)：18●H(mm)：18.5●W(mm)：48●G(mm)：38●2-φP(mm)：5.2●締付ネジ：M5●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202557503

サイズ：

●幅：１４ｍｍ●高さ：３６．５ｍｍ●長さ：４８ｍｍ●Ａ：２６ｍｍ●Ｂ：９ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：13●高さ(mm)：17●長さ(mm)：13●D(mm)：φ13●t(mm)：3●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573213

サイズ：

●幅：１３ｍｍ●高さ：１７ｍｍ●長さ：１３ｍｍ●Ｄ：φ１３ｍｍ●ｔ：３ｍｍ

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：40●高さ(mm)：9●長さ(mm)：25●ねじ寸法：M4●A(mm)：40●d(mm)：φ4●M：M4●L(mm)：25●L1(mm)：15●締め付け頻度が多い場合に●ステンレス(SUS304)

商品コード：

2500202573442

サイズ：

●幅：４０ｍｍ●高さ：９ｍｍ●長さ：２５ｍｍ●Ａ：４０ｍｍ●ｄ：φ４ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：20●高さ(mm)：19●長さ(mm)：20●D(mm)：φ20●t(mm)：5●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573657

サイズ：

●幅：２０ｍｍ●高さ：１９ｍｍ●長さ：２０ｍｍ●Ｄ：φ２０ｍｍ●ｔ：５ｍｍ
