アルミフレーム

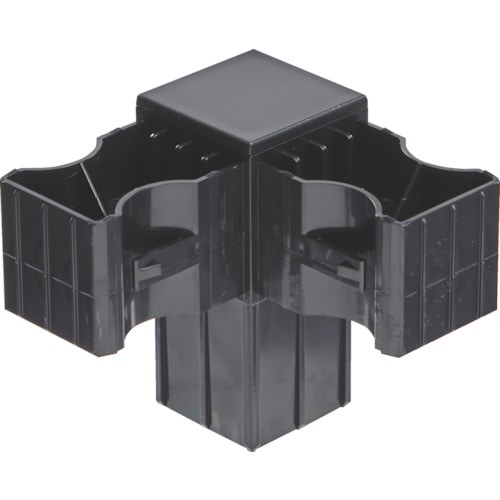

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントA(3方向)●色：黒●ナイロン

商品コード：

2500202021295

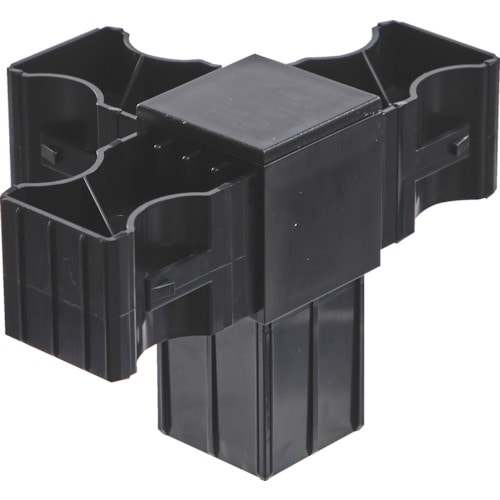

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントB(4方向)●色：黒●ナイロン

商品コード：

2500202021301

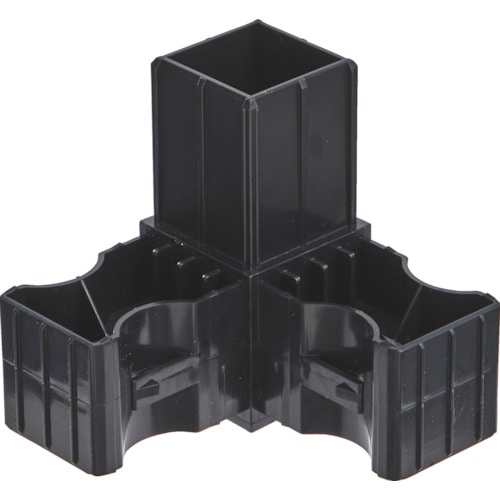

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントC(3方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021318

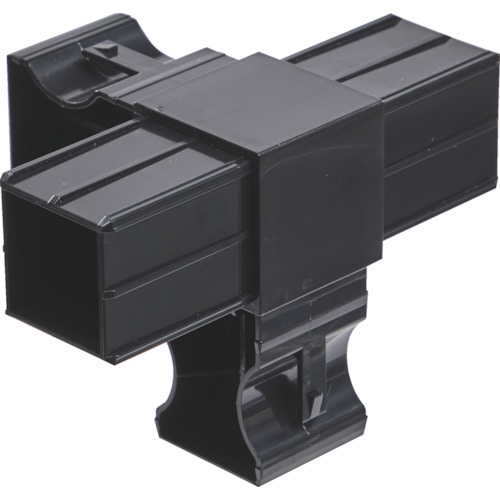

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントD(4方向 上部用)●色：黒●ナイロン

商品コード：

2500202021325

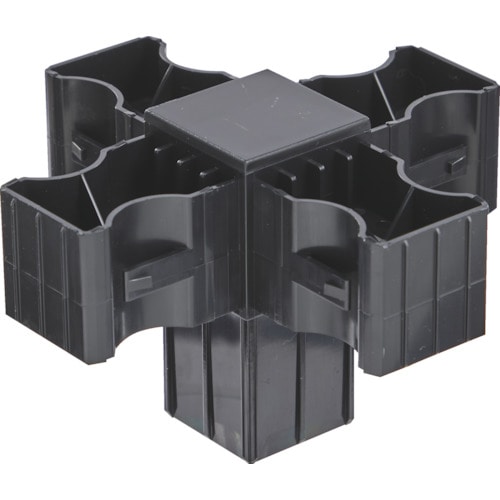

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントE(5方向)●色：黒●ナイロン

商品コード：

2500202021332

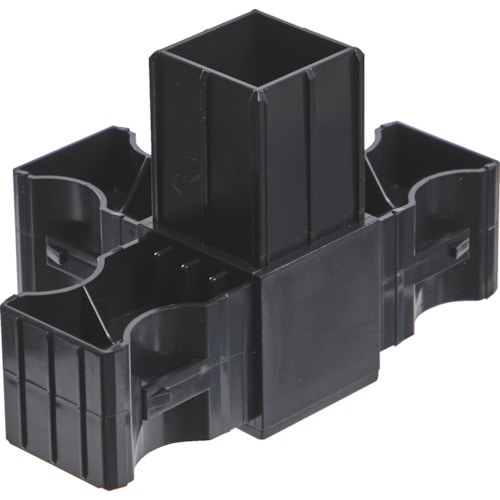

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントF(4方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021349

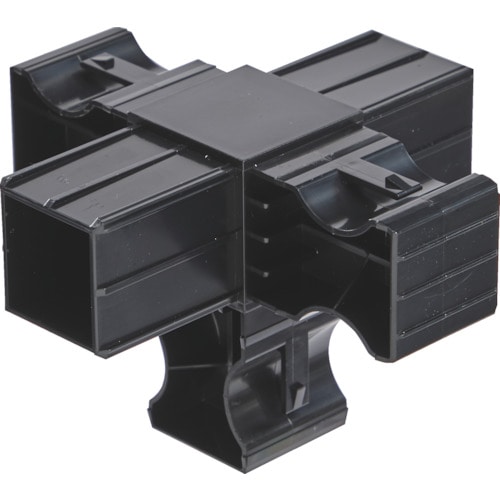

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントG(5方向 上部用)●色：黒●ナイロン

商品コード：

2500202021356

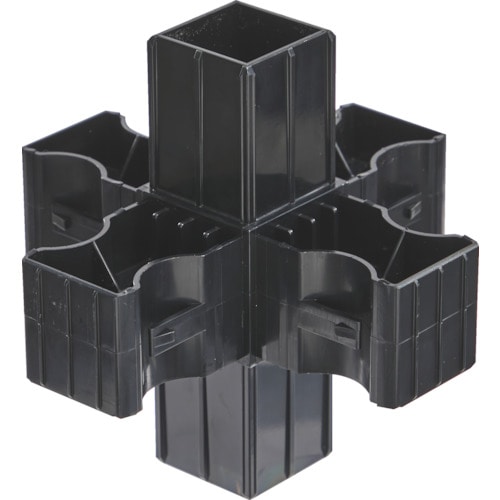

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントH(6方向)●色：黒●ナイロン

商品コード：

2500202021363

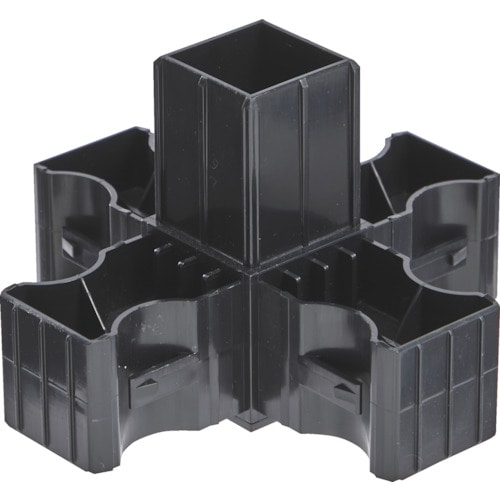

●紙管とジョイントすることによってフレームを作ります。●リニア紙管のジョイントとして●タイプ：ジョイントI(5方向 穴あり)●色：黒●ナイロン

商品コード：

2500202021370

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：15●高さ(mm)：34●長さ(mm)：15●d(mm)：φ9●d2(mm)：φ9●D1(mm)：φ15●E(mm)：12●P(mm)：10●F(mm)：12●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202510485

サイズ：

●幅：１５ｍｍ●高さ：３４ｍｍ●長さ：１５ｍｍ●ｄ：φ９ｍｍ●ｄ２：φ９ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：片方ボス●幅(mm)：15●高さ(mm)：35●長さ(mm)：15●A(mm)：19●d(mm)：φ9●D1(mm)：φ15●D2(mm)：φ9●E(mm)：12●ボス長L(mm)：16●締付ネジ：M4●他の部品と自由に組合せ●アルミ合金

商品コード：

2500202510577

サイズ：

●幅：１５ｍｍ●高さ：３５ｍｍ●長さ：１５ｍｍ●Ａ：１９ｍｍ●ｄ：φ９ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：壁面固定●幅(mm)：22●高さ(mm)：16●長さ(mm)：22●d(mm)：φ9●φD：22●E(mm)：8●F(mm)：8●A：14●2-φP(mm)：φ4.2●2-ΦPを利用、シャフトと共に固定●アルミ合金

商品コード：

2500202510904

サイズ：

●幅：２２ｍｍ●高さ：１６ｍｍ●長さ：２２ｍｍ●ｄ：φ９ｍｍ●Ｅ：８ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：10●高さ(mm)：23●長さ(mm)：32●A(mm)：16●B(mm)：6.5●d(mm)：φ9●C(mm)：10●E(mm)：11●H(mm)：11.5●W(mm)：32●G(mm)：24●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202512649

サイズ：

●幅：１０ｍｍ●高さ：２３ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：６．５ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：フランジ●幅(mm)：20●高さ(mm)：10●長さ(mm)：34●A(mm)：20●d(mm)：φ9●E(mm)：10●C(mm)：34●G(mm)：24●2-φP(mm)：4.2●締付ネジ：M4●側面や垂直軸の取付けに●アルミ合金

商品コード：

2500202512700

サイズ：

●幅：２０ｍｍ●高さ：１０ｍｍ●長さ：３４ｍｍ●Ａ：２０ｍｍ●ｄ：φ９ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：18●高さ(mm)：22.5●長さ(mm)：32●A(mm)：7●B(mm)：11●d(mm)：φ9●E(mm)：11●F(mm)：11.5●C(mm)：16●H(mm)：6●G(mm)：24●W(mm)：32●J(mm)：7●K(mm)：11●φP(mm)：2-φ4.2●締付ネジ：M4●L字形取付に、水平穴奥詰まり●アルミ合金

商品コード：

2500202512724

サイズ：

●幅：１８ｍｍ●高さ：２２．５ｍｍ●長さ：３２ｍｍ●Ａ：７ｍｍ●Ｂ：１１ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：15●高さ(mm)：37●長さ(mm)：15●d(mm)：φ10●d2(mm)：φ10●D1(mm)：φ15●E(mm)：13●P(mm)：11●F(mm)：13●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202538380

サイズ：

●幅：１５ｍｍ●高さ：３７ｍｍ●長さ：１５ｍｍ●ｄ：φ１０ｍｍ●ｄ２：φ１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：片方ボス●幅(mm)：15●高さ(mm)：37●長さ(mm)：15●A(mm)：20●d(mm)：φ10●D1(mm)：φ15●φD2：10●E(mm)：13●ボス長L(mm)：17●締付ネジ：M4●他の部品と自由に組合せ●アルミ合金

商品コード：

2500202538397

サイズ：

●幅：１５ｍｍ●高さ：３７ｍｍ●長さ：１５ｍｍ●Ａ：２０ｍｍ●ｄ：φ１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：15●高さ(mm)：32●長さ(mm)：15●A(mm)：24.5●B(mm)：10●d(mm)：φ10●d2(mm)：φ10●D1(mm)：φ15●E(mm)：7.5●締付ネジ：M4●フレームの支えや、T字形取付けに●アルミ合金

商品コード：

2500202538403

サイズ：

●幅：１５ｍｍ●高さ：３２ｍｍ●長さ：１５ｍｍ●Ａ：２４．５ｍｍ●Ｂ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：2ヵ所ネジ穴加工●幅(mm)：10●高さ(mm)：28●長さ(mm)：20●d(mm)：φ10●E(mm)：13●F(mm)：15●A：20●C：10●P(mm)：10●2-M：2-M4●締付ネジ：M4●2ヵ所のネジで部品の確かな固定●アルミ合金

商品コード：

2500202538892

サイズ：

●幅：１０ｍｍ●高さ：２８ｍｍ●長さ：２０ｍｍ●ｄ：φ１０ｍｍ●Ｅ：１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：10●高さ(mm)：23●長さ(mm)：32●A(mm)：16●B(mm)：6.5●d(mm)：φ10●C(mm)：10●E(mm)：11●H(mm)：11.5●W(mm)：32●G(mm)：24●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202538991

サイズ：

●幅：１０ｍｍ●高さ：２３ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：６．５ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：20●高さ(mm)：19.5●長さ(mm)：32●A(mm)：16●B(mm)：13●d(mm)：φ10●H(mm)：6.5●E(mm)：8●W(mm)：32●G(mm)：24●J(mm)：8●K(mm)：12●φP(mm)：2-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202539004

サイズ：

●幅：２０ｍｍ●高さ：１９．５ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：側面取付タイプ●幅(mm)：20●高さ(mm)：22.5●長さ(mm)：32●A(mm)：11.5●B(mm)：11●d(mm)：φ10●C(mm)：6.5●D(mm)：20●E(mm)：32●F(mm)：16●G(mm)：24●H(mm)：10●4-φP(mm)：φ4.2●締付ネジ：2-M4●水平、側面軸の立ち上げに、2ヵ所ネジと長穴で支柱をより確かに固定●アルミ合金

商品コード：

2500202539035

サイズ：

●幅：２０ｍｍ●高さ：２２．５ｍｍ●長さ：３２ｍｍ●Ａ：１１．５ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：22●高さ(mm)：42●長さ(mm)：22●d(mm)：φ13●d2(mm)：φ13●D1(mm)：φ22●E(mm)：14●P(mm)：14●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202554205

サイズ：

●幅：２２ｍｍ●高さ：４２ｍｍ●長さ：２２ｍｍ●ｄ：φ１３ｍｍ●ｄ２：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：22●高さ(mm)：42●長さ(mm)：22●d(mm)：φ13●d2(mm)：φ13●D1(mm)：φ22●E(mm)：14●P(mm)：14●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202554229

サイズ：

●幅：２２ｍｍ●高さ：４２ｍｍ●長さ：２２ｍｍ●ｄ：φ１３ｍｍ●ｄ２：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：片方ボス●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●A(mm)：23●d(mm)：φ13●D1(mm)：φ22●φD2：13●E(mm)：14●ボス長L(mm)：23●締付ネジ：M4●他の部品と自由に組合せ●アルミ合金

商品コード：

2500202554267

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：２３ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：ネジ穴加工●幅(mm)：11●高さ(mm)：29●長さ(mm)：20●A(mm)：20●d(mm)：φ13●E(mm)：15●F(mm)：14●C(mm)：11●M：M4●締付ネジ：M4●部品やボードの取付けに3ケ使いで大きな物の取付けに●アルミ合金

商品コード：

2500202554632

サイズ：

●幅：１１ｍｍ●高さ：２９ｍｍ●長さ：２０ｍｍ●Ａ：２０ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：2ヵ所ネジ穴加工●幅(mm)：12●高さ(mm)：32●長さ(mm)：25●A(mm)：25●d(mm)：φ13●E(mm)：15●F(mm)：17●C(mm)：12●P(mm)：12●2-M：2-M4●締付ネジ：M4●2ヵ所のネジで部品の確かな固定●アルミ合金

商品コード：

2500202554656

サイズ：

●幅：１２ｍｍ●高さ：３２ｍｍ●長さ：２５ｍｍ●Ａ：２５ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：24●高さ(mm)：24.5●長さ(mm)：38●A(mm)：20●B(mm)：17●d(mm)：φ13●H(mm)：7.5●E(mm)：10●W(mm)：38●G(mm)：30●J(mm)：5●K(mm)：14●φP(mm)：4-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202554670

サイズ：

●幅：２４ｍｍ●高さ：２４．５ｍｍ●長さ：３８ｍｍ●Ａ：２０ｍｍ●Ｂ：１７ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：フランジ●幅(mm)：27●高さ(mm)：10●長さ(mm)：40●A(mm)：27●d(mm)：φ13●E(mm)：10●C(mm)：40●G(mm)：30●2-φP(mm)：4.2●締付ネジ：M4●側面や垂直軸の取付けに●アルミ合金

商品コード：

2500202554694

サイズ：

●幅：２７ｍｍ●高さ：１０ｍｍ●長さ：４０ｍｍ●Ａ：２７ｍｍ●ｄ：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：24●高さ(mm)：28.5●長さ(mm)：38●A(mm)：10●B(mm)：14●d(mm)：φ13●E(mm)：14●F(mm)：14.5●C(mm)：20●H(mm)：7●G(mm)：30●W(mm)：38●J(mm)：5●K(mm)：14●φP(mm)：4-φ4.2●締付ネジ：M4●L字形取付に、水平穴奥詰まり●アルミ合金

商品コード：

2500202554717

サイズ：

●幅：２４ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：１０ｍｍ●Ｂ：１４ｍｍ

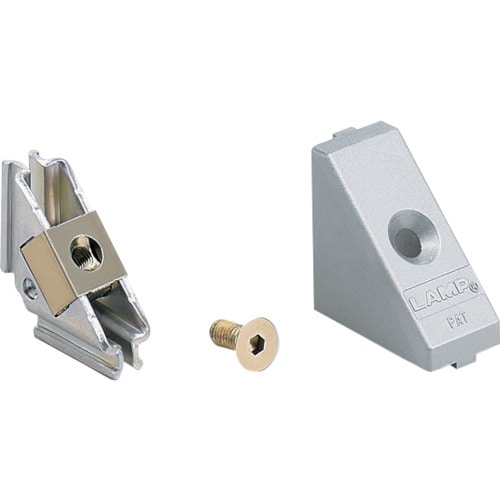

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：22●長さ(mm)：55●かみ合わせ幅(mm)：1.0～3.0●ねじ寸法：M6×16●側面穴径：M4●A(mm)：10●適合溝幅(mm)：6●後付タイプ●ジョイントカバー:アルミ合金●インナージョイント:鋼●結合するフレームは同じ寸法・形状のものを使用してください●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554731

サイズ：

●幅：２２ｍｍ●長さ：５５ｍｍ●かみ合わせ幅：１．０～３．０ｍｍ●Ａ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴T字形●幅(mm)：28●高さ(mm)：28.5●長さ(mm)：38●A(mm)：14●B(mm)：14●d(mm)：φ13●E(mm)：14●F(mm)：14.5●C(mm)：20●H(mm)：7●G(mm)：30●W(mm)：38●J(mm)：5●K(mm)：18●P(mm)：4-φ4.2●締付ネジ：2-M4●垂直・側面軸の取付けに●アルミ合金

商品コード：

2500202554755

サイズ：

●幅：２８ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：１４ｍｍ●Ｂ：１４ｍｍ

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：26●長さ(mm)：55●かみ合わせ幅(mm)：1.5～4.5●ねじ寸法：M8×16●側面穴径：M4●A(mm)：10●適合溝幅(mm)：8●後付タイプ●ジョイントカバー:アルミ合金●インナージョイント:鋼●結合するフレームは同じ寸法・形状のものを使用してください●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202554816

サイズ：

●幅：２６ｍｍ●長さ：５５ｍｍ●かみ合わせ幅：１．５～４．５ｍｍ●Ａ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：25●高さ(mm)：53●長さ(mm)：25●d(mm)：φ15●d2(mm)：φ15●D1(mm)：φ25●E(mm)：17.5●P(mm)：18●F(mm)：17.5●締付ネジ：2-M5●直角軸の取付けに●アルミ合金

商品コード：

2500202556902

サイズ：

●幅：２５ｍｍ●高さ：５３ｍｍ●長さ：２５ｍｍ●ｄ：φ１５ｍｍ●ｄ２：φ１５ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：13●高さ(mm)：17●長さ(mm)：13●D(mm)：φ13●t(mm)：3●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573213

サイズ：

●幅：１３ｍｍ●高さ：１７ｍｍ●長さ：１３ｍｍ●Ｄ：φ１３ｍｍ●ｔ：３ｍｍ

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：40●高さ(mm)：9●長さ(mm)：25●ねじ寸法：M4●A(mm)：40●d(mm)：φ4●M：M4●L(mm)：25●L1(mm)：15●締め付け頻度が多い場合に●ステンレス(SUS304)

商品コード：

2500202573442

サイズ：

●幅：４０ｍｍ●高さ：９ｍｍ●長さ：２５ｍｍ●Ａ：４０ｍｍ●ｄ：φ４ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：20●高さ(mm)：19●長さ(mm)：20●D(mm)：φ20●t(mm)：5●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573657

サイズ：

●幅：２０ｍｍ●高さ：１９ｍｍ●長さ：２０ｍｍ●Ｄ：φ２０ｍｍ●ｔ：５ｍｍ

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：50●高さ(mm)：12●長さ(mm)：32●ねじ寸法：M5●A(mm)：50●d(mm)：φ5●M：M5●L(mm)：32●L1(mm)：20●締め付け頻度が多い場合に●SUS304

商品コード：

2500202573664

サイズ：

●幅：５０ｍｍ●高さ：１２ｍｍ●長さ：３２ｍｍ●Ａ：５０ｍｍ●ｄ：φ５ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：25●高さ(mm)：20●長さ(mm)：25●D(mm)：φ25●t(mm)：5●H(mm)：15●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573794

サイズ：

●幅：２５ｍｍ●高さ：２０ｍｍ●長さ：２５ｍｍ●Ｄ：φ２５ｍｍ●ｔ：５ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：9.7●高さ(mm)：12.5●長さ(mm)：9.7●D(mm)：φ9.7●t(mm)：1.5●H(mm)：11●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574753

サイズ：

●幅：９．７ｍｍ●高さ：１２．５ｍｍ●長さ：９．７ｍｍ●Ｄ：φ９．７ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：11.7●高さ(mm)：13.5●長さ(mm)：11.7●D(mm)：φ11.7●t(mm)：2●H(mm)：11.5●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574784

サイズ：

●幅：１１．７ｍｍ●高さ：１３．５ｍｍ●長さ：１１．７ｍｍ●Ｄ：φ１１．７ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：14.7●高さ(mm)：14●長さ(mm)：14.7●D(mm)：φ14.7●t(mm)：2.5●H(mm)：11.5●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574791

サイズ：

●幅：１４．７ｍｍ●高さ：１４ｍｍ●長さ：１４．７ｍｍ●Ｄ：φ１４．７ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：15.7●高さ(mm)：14.5●長さ(mm)：15.7●D(mm)：φ15.7●t(mm)：2.5●H(mm)：12●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574807

サイズ：

●幅：１５．７ｍｍ●高さ：１４．５ｍｍ●長さ：１５．７ｍｍ●Ｄ：φ１５．７ｍｍ

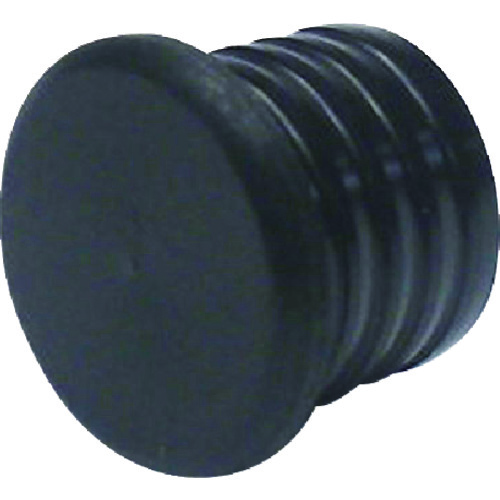

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：19.7●高さ(mm)：15.5●長さ(mm)：19.7●D(mm)：φ19.7●t(mm)：3●H(mm)：12.5●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574814

サイズ：

●幅：１９．７ｍｍ●高さ：１５．５ｍｍ●長さ：１９．７ｍｍ●Ｄ：φ１９．７ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：14●高さ(mm)：40.5●長さ(mm)：52●A(mm)：30●B(mm)：10●d(mm)：φ20●C(mm)：14●E(mm)：20●H(mm)：20.5●W(mm)：52●G(mm)：42●2-φP(mm)：5.2●締付ネジ：M5●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202590227

サイズ：

●幅：１４ｍｍ●高さ：４０．５ｍｍ●長さ：５２ｍｍ●Ａ：３０ｍｍ●Ｂ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：35●高さ(mm)：35.5●長さ(mm)：52●A(mm)：30●d(mm)：φ20●H：10.5●B：25●E(mm)：31●W(mm)：52●G(mm)：42●J(mm)：6●K(mm)：23●φP(mm)：4-φ5.2●締付ネジ：M5●垂直軸の固定に●アルミ合金

商品コード：

2500202590234

サイズ：

●幅：３５ｍｍ●高さ：３５．５ｍｍ●長さ：５２ｍｍ●Ａ：３０ｍｍ●ｄ：φ２０ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：19●高さ(mm)：42●長さ(mm)：19●ねじ寸法：M4●A(mm)：□10●B(mm)：φ10●D(mm)：φ19●E(mm)：14.5●P(mm)：13●F(mm)：14.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836271

サイズ：

●幅：１９ｍｍ●高さ：４２ｍｍ●長さ：１９ｍｍ●Ａ：□１０ｍｍ●Ｂ：φ１０ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□12●B(mm)：φ12●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836646

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：□１２ｍｍ●Ｂ：φ１２ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□13●B(mm)：φ13●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836899

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：□１３ｍｍ●Ｂ：φ１３ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：13●高さ(mm)：30●長さ(mm)：13●ねじ寸法：M3●A(mm)：□6●B(mm)：□6●D(mm)：φ13●E(mm)：10.5●P(mm)：9●F(mm)：10.5●締付ネジ：2-M3●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922875

サイズ：

●幅：１３ｍｍ●高さ：３０ｍｍ●長さ：１３ｍｍ●Ａ：□６ｍｍ●Ｂ：□６ｍｍ
