歯車

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：28●基準円直径d(mm)：84.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ90●基準円直径(mm)：φ84●ボス径(mm)：φ70●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185423

サイズ：

●基準円直径ｄ：８４．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：29●基準円直径d(mm)：87.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ93●基準円直径(mm)：φ87●ボス径(mm)：φ70●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185430

サイズ：

●基準円直径ｄ：８７．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：30●基準円直径d(mm)：90.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ96●基準円直径(mm)：φ90●ボス径(mm)：φ75●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185447

サイズ：

●基準円直径ｄ：９０．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：32●基準円直径d(mm)：96.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ102●基準円直径(mm)：φ96●ボス径(mm)：φ75●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185454

サイズ：

●基準円直径ｄ：９６．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：35●基準円直径d(mm)：105.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ111●基準円直径(mm)：φ105●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185478

サイズ：

●基準円直径ｄ：１０５．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：36●基準円直径d(mm)：108.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ114●基準円直径(mm)：φ108●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185485

サイズ：

●基準円直径ｄ：１０８．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：38●基準円直径d(mm)：114.0●歯幅b(mm)：30●穴径(mm)：φ25●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ120●基準円直径(mm)：φ114●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185492

サイズ：

●基準円直径ｄ：１１４．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：40●基準円直径d(mm)：120.0●歯幅b(mm)：30●穴径(mm)：φ25●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ126●基準円直径(mm)：φ120●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185508

サイズ：

●基準円直径ｄ：１２０．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２５ｍｍ

●強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。●全面浸炭焼入れ品です。●動力伝達用歯車。●モジュール：m1●歯数：25●形状：S1●基準円直径d(mm)：25●穴径(mm)：10●歯幅b(mm)：10●歯先円直径：27●全長(mm)：15●ボス径(mm)：20●ボス長さ(mm)：5●タップ：-●キー溝：4×1.8●歯車精度：JISB1702-1N5級●歯面硬度：55～60HRC●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：研削●歯切基準面：穴(H7)●熱処理：全面浸炭焼入れ●ねじれ角●追加工可否：不可●SCM415●1個の販売でありセット販売ではございません。

商品コード：

2500202306200

サイズ：

●基準円直径ｄ：２５ｍｍ●穴径：１０ｍｍ●歯幅ｂ：１０ｍｍ●全長：１５ｍｍ

●強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。●全面浸炭焼入れ品です。●動力伝達用歯車。●モジュール：m2●歯数：25●形状：S1●基準円直径d(mm)：50●穴径(mm)：20●歯幅b(mm)：20●歯先円直径：54●全長(mm)：30●ボス径(mm)：35●ボス長さ(mm)：10●タップ：-●キー溝：6×2.8●歯車精度：JISB1702-1N5級●歯面硬度：55～60HRC●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：研削●歯切基準面：穴(H7)●熱処理：全面浸炭焼入れ●ねじれ角●追加工可否：不可●SCM415●1個の販売でありセット販売ではございません。

商品コード：

2500202306217

サイズ：

●基準円直径ｄ：５０ｍｍ●穴径：２０ｍｍ●歯幅ｂ：２０ｍｍ●全長：３０ｍｍ

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くしているので「遊び」がありません。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：1●歯数：60●形状：BS●基準円直径(mm)：φ60●歯幅(mm)：10●穴径(mm)：φ10●全長(mm)：20●ハブ外径(mm)：φ20●歯先円直径(mm)：φ62●取付ねじM：M6●取付ねじls：5●ハブ長さ(mm)：10●歯形：並歯●圧力角：20°●SCM435、SCM440(クロムモリブデン鋼)●セットスクリュー●セットスクリュー

商品コード：

2500202446586

サイズ：

●基準円直径：φ６０ｍｍ●歯幅：１０ｍｍ●穴径：φ１０ｍｍ●全長：２０ｍｍ

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くしているので「遊び」がありません。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.8●歯数：50●形状：BS●基準円直径(mm)：φ40●歯幅(mm)：8●穴径(mm)：φ10●全長(mm)：18●ハブ外径(mm)：φ20●歯先円直径(mm)：φ41.6●取付ねじM：M5●取付ねじls：5●ハブ長さ(mm)：10●歯形：並歯●圧力角：20°●SCM435、SCM440(クロムモリブデン鋼)●セットスクリュー●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202446616

サイズ：

●基準円直径：φ４０ｍｍ●歯幅：８ｍｍ●穴径：φ１０ｍｍ●全長：１８ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●穴径(mm)：8●歯形：並歯●形状：H1●全長：22●ボス径：22●歯先円直径：34.5●基準円直径：30.22●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：5級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541410

サイズ：

●穴径：８ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1●歯数：30●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：20●歯先円直径：33●基準円直径：30.06●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541625

サイズ：

●穴径：６ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：15●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.57●歯幅：28●ボス長さ(右)：15●歯車精度：KHKW002：5級●表面処理：なし●圧力角：14°30′●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541915

サイズ：

●穴径：１５ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：2●歯数：65●形状：S5●基準円直径(mm)：130●歯幅(mm)：20●穴径(mm)：15●全長(mm)：20●歯先円直径(mm)：134●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605143

サイズ：

●基準円直径：１３０ｍｍ●歯幅：２０ｍｍ●穴径：１５ｍｍ●全長：２０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：2●歯数：70●形状：S5●基準円直径(mm)：140●歯幅(mm)：20●穴径(mm)：15●全長(mm)：20●歯先円直径(mm)：144●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605150

サイズ：

●基準円直径：１４０ｍｍ●歯幅：２０ｍｍ●穴径：１５ｍｍ●全長：２０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：2●歯数：80●形状：S5●基準円直径(mm)：160●歯幅(mm)：20●穴径(mm)：15●全長(mm)：20●歯先円直径(mm)：164●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605174

サイズ：

●基準円直径：１６０ｍｍ●歯幅：２０ｍｍ●穴径：１５ｍｍ●全長：２０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：3●歯数：35●形状：S5●基準円直径(mm)：105●歯幅(mm)：30●穴径(mm)：18●全長(mm)：30●歯先円直径(mm)：111●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605228

サイズ：

●基準円直径：１０５ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：３０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：3●歯数：40●形状：S5●基準円直径(mm)：120●歯幅(mm)：30●穴径(mm)：18●全長(mm)：30●歯先円直径(mm)：126●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605259

サイズ：

●基準円直径：１２０ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：３０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：3●歯数：48●形状：S5●基準円直径(mm)：144●歯幅(mm)：30●穴径(mm)：18●全長(mm)：30●歯先円直径(mm)：150●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605273

サイズ：

●基準円直径：１４４ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：３０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：3●歯数：50●形状：S5●基準円直径(mm)：150●歯幅(mm)：30●穴径(mm)：18●全長(mm)：30●歯先円直径(mm)：156●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605280

サイズ：

●基準円直径：１５０ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：３０ｍｍ

●無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。●食品機械等に最適です。●動力伝達用歯車。●モジュール：3●歯数：55●形状：S5●基準円直径(mm)：165●歯幅(mm)：30●穴径(mm)：18●全長(mm)：30●歯先円直径(mm)：171●タップ：-●キー溝：-●歯車精度：JISB1702-1N9級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●熱処理：なし●ねじれ角：●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202605297

サイズ：

●基準円直径：１６５ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：３０ｍｍ

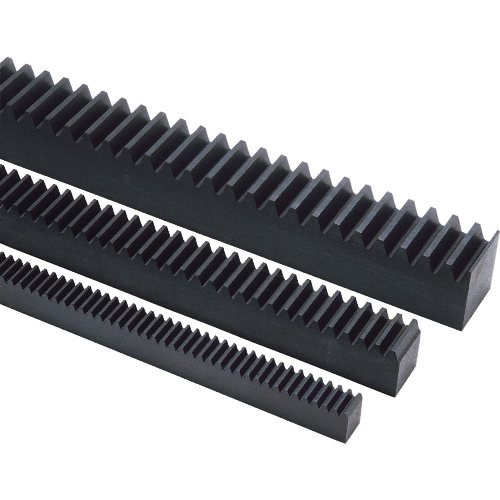

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●一般産業機械、搬送用機械などに使用。●モジュール：1.5●全長(mm)：1008.5●有効歯数：214●かみ合い高さh”(mm)：14.5●歯幅b(mm)：16●高さ(mm)：16●かみ合い高さ(mm)：14.5●歯幅 (mm)：16●両端面加工(mm)：0.06～0.18●圧力角：20°(並歯)●機械構造用炭素鋼(S45C)

商品コード：

2500202695434

サイズ：

●全長：１００８．５ｍｍ●かみ合い高さｈ”：１４．５ｍｍ●歯幅ｂ：１６ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●一般産業機械、搬送用機械などに使用。●モジュール：1.5●全長(mm)：503～506●有効歯数：105●かみ合い高さh”(mm)：14.5●歯幅b(mm)：16●高さ(mm)：16●かみ合い高さ(mm)：14.5●歯幅 (mm)：16●圧力角：20°(並歯)●機械構造用炭素鋼(S45C)

商品コード：

2500202695465

サイズ：

●全長：５０３～５０６ｍｍ●かみ合い高さｈ”：１４．５ｍｍ●歯幅ｂ：１６ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：1●全長(mm)：1021●有効歯数：325●かみ合い高さh”(mm)：14●歯幅b(mm)：10●高さ(mm)：15●かみ合い高さ(mm)：14●歯幅 (mm)：10●両端面加工(mm)：0.03～0.12●圧力角：20°(並歯)●機械構造用炭素鋼(S45C)

商品コード：

2500202695663

サイズ：

●全長：１０２１ｍｍ●かみ合い高さｈ”：１４ｍｍ●歯幅ｂ：１０ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：1●全長(mm)：303～306●有効歯数：94●かみ合い高さh”(mm)：9●歯幅b(mm)：10●高さ(mm)：10●高さh(mm)：10●かみ合い高さ(mm)：9●歯幅 (mm)：10●圧力角：20°(並歯)●ステンレス(SUS304)

商品コード：

2500202695694

サイズ：

●全長：３０３～３０６ｍｍ●かみ合い高さｈ”：９ｍｍ●歯幅ｂ：１０ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：1●全長(mm)：505～508●有効歯数：158●かみ合い高さh”(mm)：9●歯幅b(mm)：10●高さ(mm)：10●高さh(mm)：10●かみ合い高さ(mm)：9●歯幅 (mm)：10●圧力角：20°(並歯)●ステンレス(SUS304)

商品コード：

2500202695717

サイズ：

●全長：５０５～５０８ｍｍ●かみ合い高さｈ”：９ｍｍ●歯幅ｂ：１０ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●一般産業機械、搬送用機械などに使用。●モジュール：0.3●全長(mm)：200●有効歯数：210●かみ合い高さh”(mm)：7.7●歯幅b(mm)：3●高さ(mm)：8●かみ合い高さ(mm)：7.7●歯幅 (mm)：3●圧力歯：20°(並歯)●快削黄銅(C3604B)

商品コード：

2500202695854

サイズ：

●全長：２００ｍｍ●かみ合い高さｈ”：７．７ｍｍ●歯幅ｂ：３ｍｍ●高さ：８ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.5●全長(mm)：200●有効歯数：125●かみ合い高さh”(mm)：7.5●歯幅b(mm)：8●高さ(mm)：8●かみ合い高さ(mm)：7.5●歯幅 (mm)：8●圧力歯：20°(並歯)●快削黄銅(C3604B)

商品コード：

2500202696066

サイズ：

●全長：２００ｍｍ●かみ合い高さｈ”：７．５ｍｍ●歯幅ｂ：８ｍｍ●高さ：８ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.5●全長(mm)：202～205●有効歯数：126●かみ合い高さh”(mm)：7.5●歯幅b(mm)：8●高さ(mm)：8●高さh(mm)：8●かみ合い高さ(mm)：7.5●歯幅 (mm)：8●圧力角：20°(並歯)●ステンレス(SUS304)

商品コード：

2500202696189

サイズ：

●全長：２０２～２０５ｍｍ●かみ合い高さｈ”：７．５ｍｍ●歯幅ｂ：８ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.75●全長(mm)：200●有効歯数：82●かみ合い高さh”(mm)：7.25●歯幅b(mm)：3●高さ(mm)：8●かみ合い高さ(mm)：7.25●歯幅 (mm)：3●圧力歯：20°(並歯)●快削黄銅(C3604B)

商品コード：

2500202696202

サイズ：

●全長：２００ｍｍ●かみ合い高さｈ”：７．２５ｍｍ●歯幅ｂ：３ｍｍ●高さ：８ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.75●全長(mm)：505●有効歯数：212●かみ合い高さh”(mm)：9.25●歯幅b(mm)：3●高さ(mm)：10●かみ合い高さ(mm)：9.25●歯幅 (mm)：3●圧力歯：20°(並歯)●快削黄銅(C3604B)

商品コード：

2500202696226

サイズ：

●全長：５０５ｍｍ●かみ合い高さｈ”：９．２５ｍｍ●歯幅ｂ：３ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.75●全長(mm)：202～205●有効歯数：83●かみ合い高さh”(mm)：9.25●歯幅b(mm)：8●高さ(mm)：8●高さh(mm)：8●かみ合い高さ(mm)：7.25●歯幅 (mm)：8●圧力角：20°(並歯)●ステンレス(SUS304)

商品コード：

2500202696257

サイズ：

●全長：２０２～２０５ｍｍ●かみ合い高さｈ”：９．２５ｍｍ●歯幅ｂ：８ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.8●全長(mm)：505●有効歯数：198●かみ合い高さh”(mm)：9.2●歯幅b(mm)：5●高さ(mm)：10●かみ合い高さ(mm)：6.2●歯幅 (mm)：5●圧力歯：20°(並歯)●快削黄銅(C3604B)

商品コード：

2500202696271

サイズ：

●全長：５０５ｍｍ●かみ合い高さｈ”：９．２ｍｍ●歯幅ｂ：５ｍｍ●高さ：１０ｍｍ

●青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●モジュール：0.8●全長(mm)：202～205●有効歯数：78●かみ合い高さh”(mm)：9.2●歯幅b(mm)：5●高さ(mm)：10●高さh(mm)：10●かみ合い高さ(mm)：9.2●歯幅 (mm)：5●両端面加工(mm)：-●米国・EU市場食品接触規制適合●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202696295

サイズ：

●全長：２０２～２０５ｍｍ●かみ合い高さｈ”：９．２ｍｍ●歯幅ｂ：５ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.8●全長(mm)：202～205●有効歯数：78●かみ合い高さh”(mm)：6.2●歯幅b(mm)：7●高さ(mm)：7●高さh(mm)：7●かみ合い高さ(mm)：6.2●歯幅 (mm)：7●圧力角：20°(並歯)●ステンレス(SUS304)

商品コード：

2500202696318

サイズ：

●全長：２０２～２０５ｍｍ●かみ合い高さｈ”：６．２ｍｍ●歯幅ｂ：７ｍｍ

●素材の寸法公差は、引き抜き材のため、歯幅、高さともにh11～12級程度に仕上がっております。●モジュール：0.8●全長(mm)：505～508●有効歯数：198●かみ合い高さh”(mm)：9.2●歯幅b(mm)：7●高さ(mm)：10●高さh(mm)：10●かみ合い高さ(mm)：9.2●歯幅 (mm)：7●圧力角：20°(並歯)●ステンレス(SUS304)

商品コード：

2500202696332

サイズ：

●全長：５０５～５０８ｍｍ●かみ合い高さｈ”：９．２ｍｍ●歯幅ｂ：７ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：22●形状：B1●基準円直径(mm)：φ66●歯幅(mm)：30●穴径(mm)：14●歯先円直径：φ72●全長(mm)：50●ハブ外径(mm)：φ50●歯先円直径(mm)：φ72●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741841

サイズ：

●基準円直径：φ６６ｍｍ●歯幅：３０ｍｍ●穴径：１４ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：24●形状：B1●基準円直径(mm)：φ72●歯幅(mm)：30●穴径(mm)：14●歯先円直径：φ78●全長(mm)：50●ハブ外径(mm)：φ55●歯先円直径(mm)：φ78●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741858

サイズ：

●基準円直径：φ７２ｍｍ●歯幅：３０ｍｍ●穴径：１４ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：25●形状：B1●基準円直径(mm)：φ75●歯幅(mm)：30●穴径(mm)：14●歯先円直径：φ81●全長(mm)：50●ハブ外径(mm)：φ55●歯先円直径(mm)：φ81●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741865

サイズ：

●基準円直径：φ７５ｍｍ●歯幅：３０ｍｍ●穴径：１４ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：26●形状：B1●基準円直径(mm)：φ78●歯幅(mm)：30●穴径(mm)：14●歯先円直径：φ84●全長(mm)：50●ハブ外径(mm)：φ65●歯先円直径(mm)：φ84●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741872

サイズ：

●基準円直径：φ７８ｍｍ●歯幅：３０ｍｍ●穴径：１４ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：28●形状：B1●基準円直径(mm)：φ84●歯幅(mm)：30●穴径(mm)：14●歯先円直径：φ90●全長(mm)：50●ハブ外径(mm)：φ65●歯先円直径(mm)：φ90●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741889

サイズ：

●基準円直径：φ８４ｍｍ●歯幅：３０ｍｍ●穴径：１４ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：30●形状：B1●基準円直径(mm)：φ90●歯幅(mm)：30●穴径(mm)：14●歯先円直径：φ96●全長(mm)：50●ハブ外径(mm)：φ70●歯先円直径(mm)：φ96●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741896

サイズ：

●基準円直径：φ９０ｍｍ●歯幅：３０ｍｍ●穴径：１４ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：32●形状：B1●基準円直径(mm)：φ96●歯幅(mm)：30●穴径(mm)：16●歯先円直径：φ102●全長(mm)：50●ハブ外径(mm)：φ70●歯先円直径(mm)：φ102●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741902

サイズ：

●基準円直径：φ９６ｍｍ●歯幅：３０ｍｍ●穴径：１６ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：35●形状：B1●基準円直径(mm)：φ105●歯幅(mm)：30●穴径(mm)：16●歯先円直径：φ111●全長(mm)：50●ハブ外径(mm)：φ80●歯先円直径(mm)：φ111●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741919

サイズ：

●基準円直径：φ１０５ｍｍ●歯幅：３０ｍｍ●穴径：１６ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：36●形状：B1●基準円直径(mm)：φ108●歯幅(mm)：30●穴径(mm)：16●歯先円直径：φ114●全長(mm)：50●ハブ外径(mm)：φ80●歯先円直径(mm)：φ114●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741926

サイズ：

●基準円直径：φ１０８ｍｍ●歯幅：３０ｍｍ●穴径：１６ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：40●形状：B1●基準円直径(mm)：φ120●歯幅(mm)：30●穴径(mm)：18●歯先円直径：φ126●全長(mm)：50●ハブ外径(mm)：φ95●歯先円直径(mm)：φ126●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741933

サイズ：

●基準円直径：φ１２０ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：45●形状：B1●基準円直径(mm)：φ135●歯幅(mm)：30●穴径(mm)：18●歯先円直径：φ141●全長(mm)：50●ハブ外径(mm)：φ95●歯先円直径(mm)：φ141●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741940

サイズ：

●基準円直径：φ１３５ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：５０ｍｍ

●フードコンタクト、青POM ギアシリーズで青色ポリアセタール樹脂です。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：3●歯数：48●形状：B1●基準円直径(mm)：φ144●歯幅(mm)：30●穴径(mm)：18●歯先円直径：φ150●全長(mm)：50●ハブ外径(mm)：φ110●歯先円直径(mm)：φ150●ハブ長さ(mm)：20●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500202741957

サイズ：

●基準円直径：φ１４４ｍｍ●歯幅：３０ｍｍ●穴径：１８ｍｍ●全長：５０ｍｍ
