ドアハンガー

●ハンガーレールを上から吊るす金具。●ドアハンガー用のボルト式の一連受。●品名：ボルト一連受●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397620

●レールとレールを継ぎ合わせる金具。●ハンガーレール同士の接続に。●品名：継受●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397637

●高品質の鋼材に、電解めっき処理を施したカーブレールです。極めて高い耐久性を誇ると同時に、経年劣化によるコーティング等の剥離の心配がありません。●肉厚の鋼材でありながら、大きさはコンパクトなハンガーレールです。●吊り車の軌道上に、ほこり等が溜まりにくい構造となっています。●ハンガー車の吊り下げ運搬に。●耐荷重(kg)：複車2個吊りの場合：スライドドア＝800～1200、折り畳みドア＝～1200●全長(mm)：3000●a(mm)：900±20●R(mm)：770±20●適合レール：26号●R：90●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397644

サイズ：

●全長：３０００ｍｍ●ａ：９００±２０ｍｍ●Ｒ：７７０±２０ｍｍ

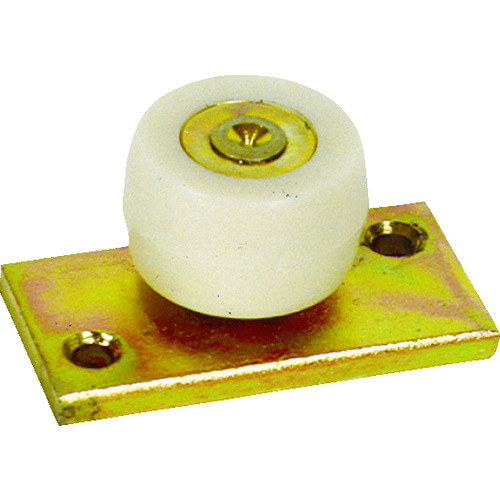

●扉の下の端に取り付けてガイドレールの軌道に。●26号ドアハンガー用のガイドローラー。●品名：ガイドローラー●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）●ナイロン

商品コード：

2500200397651

●天井面にレールを取り付ける金具。●ドアハンガー用の一連タイプの天井受。●品名：天井受一連●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397668

●天井面に溶接で取り付ける金具。●ドアハンガー用の一連タイプの溶接用天井受。●品名：天井受一連(溶接用)●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397675

●鉄扉に溶接で取り付けて吊り車と結合する金具。●鉄扉用プレート。●品名：鉄扉用プレート●適合レール：26号●欧州規格EN1527適合品●ネジ穴付●スチール

商品コード：

2500200397682

●木の扉の上部にネジ止めして吊り車に使用。●木扉用のプレート。●品名：木扉用プレート●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397699

●木の扉に取り付け折畳式吊り車を取り付ける金具。●折り畳み式の木扉用プレートです。●品名：折畳式木扉用プレート●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397705

●レールを壁に取り付ける金具。●ドアハンガー用の一連タイプの横受。●品名：横受一連●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）

商品コード：

2500200397712

●ハンガーレールの端に取り付けドアのストッパーに。●ドアハンガー用のストッパー。●品名：ストッパー●適合レール：26号●欧州規格EN1527適合品●スチール（電解めっき処理）●ゴム

商品コード：

2500200397729

●ハンガーレールの内溝にねじで止め、扉の位置決めや、車の脱落止めに。●品名：エプロン●適合レール：2号●スチール(SPHC)

商品コード：

2500200414266

●木製ドアに使用します（挟み込み施工）。●吊車と扉とをつな ぐ金具で、主に木製扉に（挟み込み施工）。●工場・倉庫のドア、ビニールカーテン等の開閉、工事現場の仮設パネルゲート、防塵・防音シート、工具・電設資材ケーブルの吊り込み、製品等の移動、トラック車両テントの開閉、農業資材の運搬、ゴミ置場、牛舎のドア等に。●品名：エプロン●適合レール：2号●A(mm)：90●B(mm)：80●C(mm)：30～45●呼称：2号●E(mm)：45●F(mm)：31●G(mm)：39●H(mm)：20●d(mm)：10●t(mm)：2.3●ネジ：M8●2連以上の場合扉厚さ(mm)：33以内●SPHC●仕上：ウレタン塗装

商品コード：

2500200414273

サイズ：

●Ａ：９０ｍｍ●Ｂ：８０ｍｍ●Ｃ：３０～４５ｍｍ

●ハンガーレールの天井付用受金具として。●板厚(mm)：2.8●A(mm)：57●B(mm)：47●E(mm)：48●穴径(mm)：10.0●F(mm)：13●品名：天井受下●適合レール：2号●スチール

商品コード：

2500200414914

サイズ：

●板厚：２．８ｍｍ●Ａ：５７ｍｍ●Ｂ：４７ｍｍ●Ｅ：４８ｍｍ●穴径：１０．０ｍｍ

●天井受一連の下部分です。●鉄骨等にボルト締め、溶接止めのレール受け金具●工場・倉庫のドア、ビニールカーテン等の開閉、工事現場の仮設パネルゲート、防塵・防音シート、工具・電設資材ケーブルの吊り込み、製品等の移動、トラック車両テントの開閉、農業資材の運搬、ゴミ置場、牛舎のドア等に。●品名：ボックス受●適合レール：2号●A(mm)：53●B(mm)：40●呼称：2号●W(mm)：16●L(mm)：45●d(mm)：10●t(mm)：2.5●鋼（SPHC）●仕上：ウレタン塗装

商品コード：

2500200415188

サイズ：

●Ａ：５３ｍｍ●Ｂ：４０ｍｍ

●トラックレール（ハンガーレール）用のプレス（含油合金入り）仕様の複車です。●軽量～重量建具・ビニールシート(カーテン式)・作業工具吊り・軽量物の運搬など、様々な用途としてご利用いただけます。●工場・倉庫のドア、ビニールカーテン等の開閉、工事現場の仮設パネルゲート、防塵・防音シート、工具・電設資材ケーブルの吊り込み、製品等の移動、トラック車両テントの開閉、農業資材の運搬、ゴミ置場、牛舎のドア等に。●品名：複車プレス●適合レール：2号●耐荷重(kg/個)：35●A(mm)：89●B(mm)：49●D(mm)：40●呼称：2号●耐荷重(kg/2個)：70●E(mm)：9.6●F(mm)：50●W(mm)：31●W1(mm)：19●L(mm)：78●d(mm)：1/2″●ボルト仕様：標準（ネジ部50mm）●本体：鋼（SPHC）＋オイルレスメタル●車：鋼（SPHC）●仕上：クロメートメッキ

商品コード：

2500200418806

サイズ：

●Ａ：８９ｍｍ●Ｂ：４９ｍｍ●Ｄ：４０ｍｍ

●トラックレール（ハンガーレール）用のベアリング入仕様の複車で耐久性に優れています。●軽量～重量建具・ビニールシート(カーテン式)・作業工具吊り・軽量物の運搬など、様々な用途としてご利用いただけます。●工場・倉庫のドア、ビニールカーテン等の開閉、工事現場の仮設パネルゲート、防塵・防音シート、工具・電設資材ケーブルの吊り込み、製品等の移動、トラック車両テントの開閉、農業資材の運搬、ゴミ置場、牛舎のドア等に。●品名：複車ベアリング入●適合レール：2号●耐荷重(kg/個)：35●A(mm)：88●B(mm)：48●D(mm)：40●呼称：2号●耐荷重(kg/2個)：70●E(mm)：9.6●F(mm)：50●W(mm)：32●W1(mm)：19●L(mm)：81●d(mm)：1/2″●ボルト仕様：標準（ネジ部50mm）●本体：鋼製●車：総焼入ベアリング●仕上：クロメートメッキ

商品コード：

2500200418813

サイズ：

●Ａ：８８ｍｍ●Ｂ：４８ｍｍ●Ｄ：４０ｍｍ

●ハンガーレールの向きを変える際に使用。●耐荷重(kg)：35●全長(mm)：1476●板厚(mm)：1.2●A(mm)：43.5●B(mm)：39.5●C(mm)：12.0●D(mm)：37.1●E(mm)：6.0●スチール●焼付塗装仕上●耐荷重はブラケットを450mmピッチで取り付けた場合の数値です。

商品コード：

2500200419520

サイズ：

●全長：１４７６ｍｍ●板厚：１．２ｍｍ●Ａ：４３．５ｍｍ●Ｂ：３９．５ｍｍ

●ハンガーレールの内溝にねじで止め、扉の位置決めや、車の脱落止めに。●品名：エプロン●適合レール：3号●スチール(SPHC)

商品コード：

2500200520875

●木製ドアに使用します(挟み込み施工)。●吊車と扉とをつな ぐ金具で、主に木製扉に(挟み込み施工)。●工場・倉庫のドア、ビニールカーテン等の開閉、工事現場の仮設パネルゲート、防塵・防音シート、工具・電設資材ケーブルの吊り込み、製品等の移動、トラック車両テントの開閉、農業資材の運搬、ゴミ置場、牛舎のドア等に。●品名：エプロン●適合レール：3号●A(mm)：112●B(mm)：90●C(mm)：34～50●呼称：3号●E(mm)：55●F(mm)：37●G(mm)：55●H(mm)：20●d(mm)：10●t(mm)：2.6●ネジ：M8●2連以上の場合扉厚さ(mm)：40以内●SPHC●仕上：ウレタン塗装

商品コード：

2500200520882

サイズ：

●Ａ：１１２ｍｍ●Ｂ：９０ｍｍ●Ｃ：３４～５０ｍｍ

●扉吊り用。●品名：ドアハンガー用複車●適合レール：4号●耐荷重(kg/個)：150●A(mm)：64●B(mm)：43.3●D(mm)：75●K(mm)：77●L(インチ)：W5/8●耐久基準：7万m(常温下定格荷重)●本体:スチール●戸車:鋳物

商品コード：

2500200578821

サイズ：

●Ａ：６４ｍｍ●Ｂ：４３．３ｍｍ●Ｄ：７５ｍｍ●Ｋ：７７ｍｍ

●扉吊り用。●品名：複車ロングボルト仕様1●適合レール：4号●耐荷重(kg/個)：150●K(mm)●L(インチ)●耐久基準：7万m(常温下定格荷重)●本体:スチール●戸車:鋳物

商品コード：

2500200578838

●扉吊り用。●品名：ドアハンガー用ベアリング複車●適合レール：4号●耐荷重(kg/個)：150●A(mm)：64●B(mm)：43.3●D(mm)：75●K(mm)：77●L(インチ)：W5/8●耐久基準：7万m(常温下定格荷重)●本体:スチール●戸車:鋳物

商品コード：

2500200578845

サイズ：

●Ａ：６４ｍｍ●Ｂ：４３．３ｍｍ●Ｄ：７５ｍｍ●Ｋ：７７ｍｍ

●扉吊り用。●品名：ベアリング複車フレキシブルタイプ●適合レール：4号●耐荷重(kg/個)：150●A(mm)：64●B(mm)：43.5●D(mm)：75●K(mm)：77●L(インチ)：W5/8●耐久基準：7万m(常温下定格荷重)●本体:スチール●戸車:鋳物

商品コード：

2500200578852

サイズ：

●Ａ：６４ｍｍ●Ｂ：４３．５ｍｍ●Ｄ：７５ｍｍ●Ｋ：７７ｍｍ

●扉吊り用。●品名：ベアリング複車フレキシブルタイプ ロングボルト仕様1●適合レール：4号●耐荷重(kg/個)：150●K(mm)●L(インチ)●耐久基準：7万m(常温下定格荷重)●本体:スチール●戸車:鋳物

商品コード：

2500200578869

●軸受部には含油焼結合金を使用しています。●軸受部に含油焼結合金を使用しています。●扉吊り用。●吊りボルトは別途ご用意ください。●耐荷重(kg)：300(2個吊当り)●全長(mm)：139●A(mm)：64●B(mm)：43.3●D(mm)：75●耐荷重(kg/個)：150●適合レール：4号●品名：複車 車のみ●耐久基準：7万m(常温下定格荷重)●本体:スチール●戸車:鋳物

商品コード：

2500200578876

サイズ：

●全長：１３９ｍｍ●Ａ：６４ｍｍ●Ｂ：４３．３ｍｍ●Ｄ：７５ｍｍ

●主にカーブレールや折戸用に使う車として。●品名：単車●適合レール：4号●耐荷重(kg/個)：55●A(mm)：64●B(mm)：44.9●J(mm)：99.0●K(mm)：60●L(mm)：M14●軸受部には鋼球が封入されています●本体・戸車:ステンレス(SUS304)

商品コード：

2500200618848

サイズ：

●Ａ：６４ｍｍ●Ｂ：４４．９ｍｍ●Ｊ：９９．０ｍｍ●Ｋ：６０ｍｍ●Ｌ：Ｍ１４ｍｍ

●ステンレス製のため耐蝕性が優れている。●車同士がぶつからない仕様のため、車に傷が付かず、ブレーキをかけ合うことがない。●重量シートや防球ネットの吊り下げ用●品名：リング付単車2型●適合レール：4号(ステンレス)●全長(mm)：70●耐荷重(kg/個)：55●戸車直径(mm)：64●穴径(mm)：24●全高(mm)：134●全幅(mm)：43●軸受：自社製ベアリング●ステンレス●レールホルダーは使用不可

商品コード：

2500200618855

サイズ：

●全長：７０ｍｍ●戸車直径：６４ｍｍ●穴径：２４ｍｍ●全高：１３４ｍｍ

●ステンレス製のため耐蝕性が優れている。●車同士がぶつからない仕様のため、車に傷が付かず、ブレーキをかけ合うことがない。●重量シートや防球ネットの吊り下げ用●品名：シャックル付単車2型●適合レール：4号(ステンレス)●全長(mm)：70●耐荷重(kg/個)：55●戸車直径(mm)：64●全高(mm)：153●全幅(mm)：43●軸受：自社製ベアリング●ステンレス●レールホルダーは使用不可

商品コード：

2500200618862

サイズ：

●全長：７０ｍｍ●戸車直径：６４ｍｍ●全高：１５３ｍｍ●全幅：４３ｍｍ

●ステンレス製のため耐蝕性が優れている。●車軸が前後左右フレキシブルに動くため、操作がスムーズ●エアツール・電動ツールの吊り下げ用●品名：ツール単車2型●適合レール：4号(ステンレス)●全長(mm)：69●耐荷重(kg/個)：55●戸車直径(mm)：64●穴径(mm)：20●全高(mm)：112●全幅(mm)：40.6●軸受：市販ベアリング●ステンレス●レールホルダーは使用不可

商品コード：

2500200618879

サイズ：

●全長：６９ｍｍ●戸車直径：６４ｍｍ●穴径：２０ｍｍ●全高：１１２ｍｍ

●車軸をベアリングで受ける事で扉を軽く開閉できます。●品名：ベアリング複車●適合レール：4号●耐荷重(kg/個)：125●扉重量250kgまで(2個吊り)●ステンレス(SUS304)

商品コード：

2500200619012

●ステンレス製のため耐蝕性が優れている。●車軸がフレキシブルに動くため、操作がスムーズ●エアツール・電動ツールの吊り下げ用●品名：ツール複車2型●適合レール：4号(ステンレス)●全長(mm)：139●耐荷重(kg/個)：125●戸車直径(mm)：64●穴径(mm)：20●全高(mm)：112●全幅(mm)：40.6●ホイールベース(mm)：70●軸受：市販ベアリング●ステンレス●レールホルダー、カーブレールは使用不可

商品コード：

2500200619029

サイズ：

●全長：１３９ｍｍ●戸車直径：６４ｍｍ●穴径：２０ｍｍ●全高：１１２ｍｍ

●単車や複車のボルトと、主に木製の扉を連結するための金具として。●品名：エプロン●適合レール：4号●板厚(mm)：2.5●E(mm)：86●G(mm)：40～55●M(mm)：50●Q(mm)：11●F(mm)：70●P(mm)：50●M8皿ボルト・特殊ナット付●ステンレス(SUS304)

商品コード：

2500200619067

サイズ：

●板厚：２．５ｍｍ●Ｅ：８６ｍｍ●Ｇ：４０～５５ｍｍ●Ｍ：５０ｍｍ●Ｑ：１１ｍｍ

●ハンガーレールを構築物の壁面に取り付ける受金具として。●品名：横受一連●適合レール：4号●A(mm)：87●B(mm)：65●C(mm)：134●穴径(mm)：14.5●G(mm)：109●F(mm)：18●板厚(mm)：4●E(mm)：60●スチール

商品コード：

2500200619128

サイズ：

●Ａ：８７ｍｍ●Ｂ：６５ｍｍ●Ｃ：１３４ｍｍ●穴径：１４．５ｍｍ●Ｇ：１０９ｍｍ

●ハンガーレールの壁面用取り付け金具として。●板厚(mm)：4●A(mm)：94●B(mm)：65●C(mm)：240●D(mm)：130●E(mm)：60●穴径(mm)：14●G(mm)：126●F(mm)：18●H(mm)：94●適合レール：4号●品名：横受二連●スチール

商品コード：

2500200619135

サイズ：

●板厚：４ｍｍ●Ａ：９４ｍｍ●Ｂ：６５ｍｍ●Ｃ：２４０ｍｍ●Ｄ：１３０ｍｍ

●天井受一連の金具として。●品名：天井受下●適合レール：4号●板厚(mm)：2.5●A(mm)：83●B(mm)：62●E(mm)：60●適合ボルト：M10皿ボルト●穴径(mm)：14.0●F(mm)：18●組み付けには下表サイズの皿ボルトをお使いください●ステンレス(SUS304)

商品コード：

2500200619142

サイズ：

●板厚：２．５ｍｍ●Ａ：８３ｍｍ●Ｂ：６２ｍｍ●Ｅ：６０ｍｍ●穴径：１４．０ｍｍ

●レールとレールの接続金具として。●板厚(mm)：4●A(mm)：87●B(mm)：65●C(mm)：134●E(mm)：120●穴径(mm)：14●G(mm)：109●I(mm)：50●F(mm)：18●適合レール：4号●品名：横継受一連●スチール

商品コード：

2500200619159

サイズ：

●板厚：４ｍｍ●Ａ：８７ｍｍ●Ｂ：６５ｍｍ●Ｃ：１３４ｍｍ●Ｅ：１２０ｍｍ

●レールとレールの接続金具として。●板厚(mm)：4●A(mm)：94●B(mm)：65●C(mm)：240●E(mm)：120●穴径(mm)：14●G(mm)：126●I(mm)：54●F(mm)：18●H(mm)：94●品名：横継受二連●適合レール：4号●スチール

商品コード：

2500200619166

サイズ：

●板厚：４ｍｍ●Ａ：９４ｍｍ●Ｂ：６５ｍｍ●Ｃ：２４０ｍｍ●Ｅ：１２０ｍｍ

●内側を吊り車が走行するための軌道として。●耐荷重(kg)：125●全長(mm)：1820●板厚(mm)：2●A(mm)：71●B(mm)：54●C(mm)：17.5●D(mm)：50.0●E(mm)：8.5●ステンレス(SUS304)●耐荷重はブラケットを450mmピッチで取り付けた場合の数値です。

商品コード：

2500200619173

サイズ：

●全長：１８２０ｍｍ●板厚：２ｍｍ●Ａ：７１ｍｍ●Ｂ：５４ｍｍ●Ｃ：１７．５ｍｍ

●内側を吊り車が走行するための軌道として。●耐荷重(kg)：125●全長(mm)：2730●板厚(mm)：2●A(mm)：71●B(mm)：54●C(mm)：17.5●D(mm)：50.0●E(mm)：8.5●ステンレス(SUS304)●耐荷重はブラケットを450mmピッチで取り付けた場合の数値です。

商品コード：

2500200619180

サイズ：

●全長：２７３０ｍｍ●板厚：２ｍｍ●Ａ：７１ｍｍ●Ｂ：５４ｍｍ●Ｃ：１７．５ｍｍ

●内側を吊り車が走行するための軌道として。●耐荷重(kg)：125●全長(mm)：3640●板厚(mm)：2●A(mm)：71●B(mm)：54●C(mm)：17.5●D(mm)：50.0●E(mm)：8.5●ステンレス(SUS304)●耐荷重はブラケットを450mmピッチで取り付けた場合の数値です。

商品コード：

2500200619197

サイズ：

●全長：３６４０ｍｍ●板厚：２ｍｍ●Ａ：７１ｍｍ●Ｂ：５４ｍｍ●Ｃ：１７．５ｍｍ

●ハンガーレールを構築物の天井に取り付ける受金具として。●品名：天井受一連●適合レール：4号●板厚(mm)：2.5●A(mm)：83●B(mm)：62●C(mm)：106●E(mm)：60●穴径(mm)：12●G(mm)：177●組付ボルト：M10皿ボルト●F(mm)：18●H(mm)：140●ステンレス(SUS304)

商品コード：

2500200619203

サイズ：

●板厚：２．５ｍｍ●Ａ：８３ｍｍ●Ｂ：６２ｍｍ●Ｃ：１０６ｍｍ●Ｅ：６０ｍｍ

●ハンガーレールと天井受の間をスキマなく施工できます●ハンガーレールと天井受の間をスキマなく施工したい場合に。●品名：L型天井受●適合レール：4号●穴径(mm)：12●取り付けピッチは、450～500mmが標準となります●ステンレス(SUS304)

商品コード：

2500200619210

サイズ：

●穴径：１２ｍｍ

●ハンガーレールと天井継受の間をスキマなく施工できます●ハンガーレールと天井受の間をスキマなく施工したい場合に。●品名：L型天井継受●適合レール：4号●穴径(mm)：12●取り付けピッチは、450～500mmが標準となります●ステンレス(SUS304)

商品コード：

2500200619227

サイズ：

●穴径：１２ｍｍ

●単車や複車のボルトと、主に鉄製の扉を連結するための金具として。●品名：プレート●適合レール：4号●A(mm)：137●B(mm)：32●C(mm)：12●D(mm)：60●D'(mm)：116●G(mm)：10●F(mm)：M14●ステンレス(SUS304)

商品コード：

2500200619234

サイズ：

●Ａ：１３７ｍｍ●Ｂ：３２ｍｍ●Ｃ：１２ｍｍ●Ｄ：６０ｍｍ●Ｄ’：１１６ｍｍ

●継受とハンガーレール端部の穴を使ってハンガーレールのズレを防止。●品名：ジョイントクランプ●適合レール：4号●A(mm)：55●B(mm)：105●C(mm)：15.6●板厚(mm)：1.6●本体:スチール●ばね:ステンレス(SUS304)

商品コード：

2500200619241

サイズ：

●Ａ：５５ｍｍ●Ｂ：１０５ｍｍ●Ｃ：１５．６ｍｍ●板厚：１．６ｍｍ

●ハンガーレールを構築物の壁面に取り付ける受金具として。●品名：横受一連●適合レール：4号●板厚(mm)：2.5●A(mm)：80●B(mm)：62●C(mm)：127●E(mm)：60●穴径(mm)：12●G(mm)：102.0●F(mm)：18●ステンレス(SUS304)

商品コード：

2500200619265

サイズ：

●板厚：２．５ｍｍ●Ａ：８０ｍｍ●Ｂ：６２ｍｍ●Ｃ：１２７ｍｍ●Ｅ：６０ｍｍ

●ハンガーレールのジョイント部に使用。●品名：横継受一連●適合レール：4号●穴径(mm)：12●取り付けピッチは、450～500mmが標準となります●ステンレス(SUS304)

商品コード：

2500200619272

サイズ：

●穴径：１２ｍｍ

●天井継受一連の下部分に使用。●品名：天井継受下●適合レール：4号●穴径(mm)：12●組み付けにはM10皿ボルトを使用●取り付けピッチは、450～500mmが標準となります●ステンレス(SUS304)

商品コード：

2500200619289

サイズ：

●穴径：１２ｍｍ

●ハンガーレールの内溝にねじで止め、扉の位置決めや、車の脱落止めに。●品名：サイドカバー●適合レール：4号●スチール(SPHC)

商品コード：

2500200619296
