戸車（建築金物）

●ベアリング使用により回転がスムーズ・耐久性に優れています。●車輪、滑車、ガイドなどさまざまな用途に使用できます●許容荷重(daN)：29.4●許容荷重(kgf)：30●車輪径(mm)：50●車輪幅(mm)：11●ベアリング入MCナイロン車(MC901)●車輪：ＭＣナイロン(ＭＣ901)●車輪：ＬＰプラス●ボルト、ナット、ワッシャ、ベアリング押さえ

商品コード：

2500204727072

サイズ：

●車輪径：５０ｍｍ●車輪幅：１１ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●車輪、滑車、ガイドなどさまざまな用途に使用できます●許容荷重(daN)：58.8●許容荷重(kgf)：60●車輪径(mm)：90●車輪幅(mm)：18●ベアリング入MCナイロン車(MC901)●車輪：ＭＣナイロン(ＭＣ901)●車輪：ＬＰプラス●ボルト、ナット、ワッシャ、ベアリング押さえ

商品コード：

2500204727096

サイズ：

●車輪径：９０ｍｍ●車輪幅：１８ｍｍ

●引戸レールや丸棒を使う片吊り仕様の吊り戸車です。●車輪径(mm)：40●A(mm)：250●D(mm)：5.7●適合レール：7丸棒●J(mm)：18●取付ビス：3.8×25●B(mm)：30●全長(mm)：250●扉質量(2個当り)：40kgまで●本体:スチール●戸車:白色ポリアセタール(POM)

商品コード：

2500201926331

サイズ：

●車輪径：４０ｍｍ●Ａ：２５０ｍｍ●Ｄ：５．７ｍｍ●Ｊ：１８ｍｍ●Ｂ：３０ｍｍ

●引戸レールや丸棒を使う片吊り仕様の吊り戸車です。●車輪径(mm)：50●A(mm)：260●D(mm)：5.7●適合レール：7丸棒●J(mm)：19●取付ビス：3.8×25●B(mm)：33●扉質量(2個当り)：60kgまで●全長(mm)：260●本体:スチール●戸車:白色ポリアセタール(POM)

商品コード：

2500201926355

サイズ：

●車輪径：５０ｍｍ●Ａ：２６０ｍｍ●Ｄ：５．７ｍｍ●Ｊ：１９ｍｍ●Ｂ：３３ｍｍ

●引戸レールや丸棒を使う片吊り仕様の吊り戸車です。●車輪径(mm)：60●A(mm)：324●D(mm)：5.0●適合レール：8丸棒●J(mm)：22●取付ビス：4.1×32●B(mm)：44●全長(mm)：324●扉質量(2個当り)：90kgまで●本体:スチール●戸車:白色ポリアセタール(POM)

商品コード：

2500201926430

サイズ：

●車輪径：６０ｍｍ●Ａ：３２４ｍｍ●Ｄ：５．０ｍｍ●Ｊ：２２ｍｍ●Ｂ：４４ｍｍ

●引戸レールや丸棒を使う片吊り仕様の吊り戸車です。●車輪径(mm)：75●A(mm)：416●D(mm)：6.0●適合レール：11丸棒●J(mm)：31●取付ビス：4.1×32●B(mm)：53●全長(mm)：416●扉質量(2個当り)：140kgまで●本体:スチール●戸車:白色ポリアセタール(POM)

商品コード：

2500201926454

サイズ：

●車輪径：７５ｍｍ●Ａ：４１６ｍｍ●Ｄ：６．０ｍｍ●Ｊ：３１ｍｍ●Ｂ：５３ｍｍ

●引戸レールや丸棒を使う片吊り仕様の吊り戸車です。●車輪径(mm)：90●A(mm)：500●D(mm)：9.5●適合レール：13丸棒●J(mm)：36●取付ビス：-●B(mm)：60●扉質量(2個当り)：200kgまで●全長(mm)：500●本体:スチール●戸車:白色ポリアセタール(POM)

商品コード：

2500201926461

サイズ：

●車輪径：９０ｍｍ●Ａ：５００ｍｍ●Ｄ：９．５ｍｍ●Ｊ：３６ｍｍ●Ｂ：６０ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：1936●許容荷重(kgf)：20●車輪径(mm)：33●車輪幅(mm)：8.5●取付高H(mm)：6●取付座A(mm)：70●取付座B(mm)：13.5●取付穴径P(mm)：4●取付ピッチ(mm)：57●ベアリング入ジュラコン[[Ｒ上]]車●枠：ステンレス(SUS304)●車輪：ジュラコン(POM)

商品コード：

2500202019087

サイズ：

●車輪径：３３ｍｍ●車輪幅：８．５ｍｍ●取付高Ｈ：６ｍｍ●取付座Ａ：７０ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：29.4●許容荷重(kgf)：30●穴径F(mm)：10●ボス幅B1(mm)：16●車輪幅B(mm)：15●車輪径D(mm)：60●ベアリング入鋳物車●車輪：鉄鋳物

商品コード：

2500202549836

サイズ：

●穴径Ｆ：１０ｍｍ●ボス幅Ｂ１：１６ｍｍ●車輪幅Ｂ：１５ｍｍ●車輪径Ｄ：６０ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：14.7●許容荷重(kgf)：15●車輪径(mm)：30●車輪幅(mm)：8.5●取付高H(mm)：31●取付座A(mm)：64●取付座B(mm)：13●取付穴径P(mm)：4/4×4●取付ピッチ(mm)：52●ベアリング入ジュラコン[[Ｒ上]]車●枠：鉄(SPCC)●車輪：ジュラコン(POM)

商品コード：

2500202640427

サイズ：

●車輪径：３０ｍｍ●車輪幅：８．５ｍｍ●取付高Ｈ：３１ｍｍ●取付座Ａ：６４ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：14.7●許容荷重(kgf)：15●車輪径(mm)：30●車輪幅(mm)：8.5●取付高H(mm)：31●取付座A(mm)：64●取付座B(mm)：13●取付穴径P(mm)：4●取付ピッチ(mm)：52●ベアリング入ジュラコン[[Ｒ上]]車●枠：ステンレス(ＳＵＳ304)●車輪：ジュラコン(ＰＯＭ)

商品コード：

2500202640434

サイズ：

●車輪径：３０ｍｍ●車輪幅：８．５ｍｍ●取付高Ｈ：３１ｍｍ●取付座Ａ：６４ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：24.5●許容荷重(kgf)：25●車輪径(mm)：35●車輪幅(mm)：9.5●取付高H(mm)：36●取付座A(mm)：64●取付座B(mm)：13.6●取付穴径P(mm)：4●取付ピッチ(mm)：52●ベアリング入ジュラコン[[Ｒ上]]車●枠：ステンレス(ＳＵＳ304)●車輪：ジュラコン(ＰＯＭ)

商品コード：

2500202640441

サイズ：

●車輪径：３５ｍｍ●車輪幅：９．５ｍｍ●取付高Ｈ：３６ｍｍ●取付座Ａ：６４ｍｍ

●鉄製の重量用のV型戸車、アングルレールに使用タイプです。●門扉、台車などの重量用の戸車●許容荷重(daN)：343●許容荷重(kgf)：350●車輪径(mm)：90●車輪幅(mm)：25.4●取付高H(mm)：98●取付ピッチX(mm)：95●取付穴径P(mm)：15×11●A(mm)：90●B(mm)：37.5●B´(mm)：-●C(mm)：120●D(mm)：47●E(mm)：98●F(mm)：95●G(mm)：15●H(mm)：11●I(mm)：10.5●J(mm)：17●K(mm)：25.4●L(mm)：7.5●M(°)：95●ｔ(mm)：3.2●耐荷重(kg/2個)：700●使用ボルト(mm)：-●枠：鋼(SPH)・三価クロメート仕上●車：鋳鉄・黒染仕上●※車輪側面の溝ありと溝なしのものが混在している場合がございますが、品質に差はございません。

商品コード：

2500202659894

サイズ：

●車輪径：９０ｍｍ●車輪幅：２５．４ｍｍ●取付高Ｈ：９８ｍｍ

●上下±3mm高さ調整ができます。●屋内木製建具に。●車輪径(mm)：30●耐荷重(kg)2個使用時：40●車径(mm)：30●A型戸車(Vレール用)●枠：ステンレス(SUS304)●車輪：ポリアセタール(樹脂)ベアリング入

商品コード：

2500202726497

サイズ：

●車輪径：３０ｍｍ●車径：３０ｍｍ

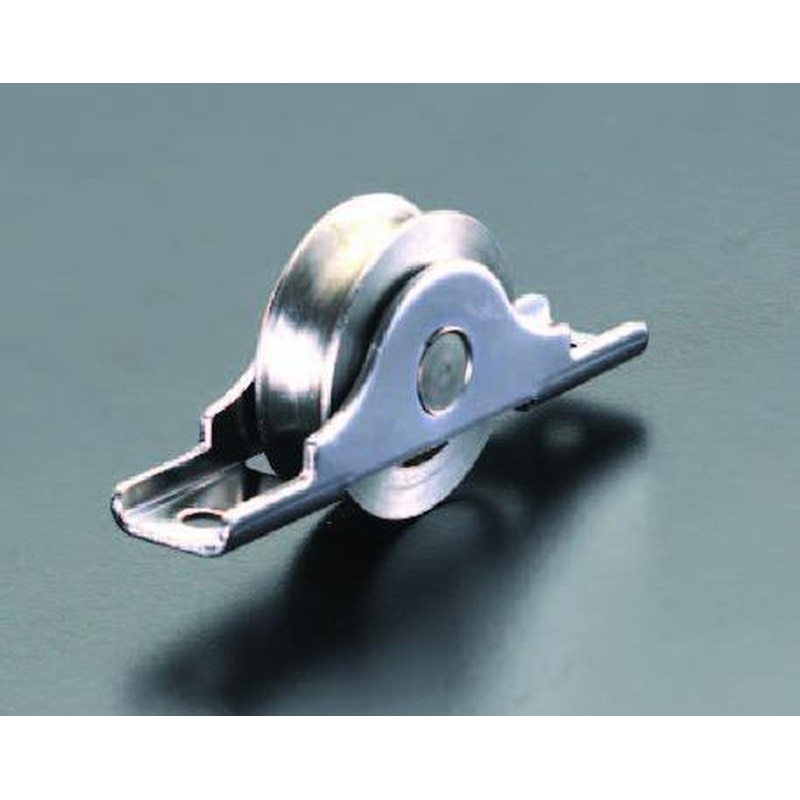

●材質…枠車：(SUS304)●ベアリング入●丸型●耐荷重（2個）…60kg●サイズA…76mm●サイズB…65mm●サイズD…35mm●サイズE…7mm●1個価格●梱包サイズ:76×14×36●梱包重量75g

商品コード：

4518340161573

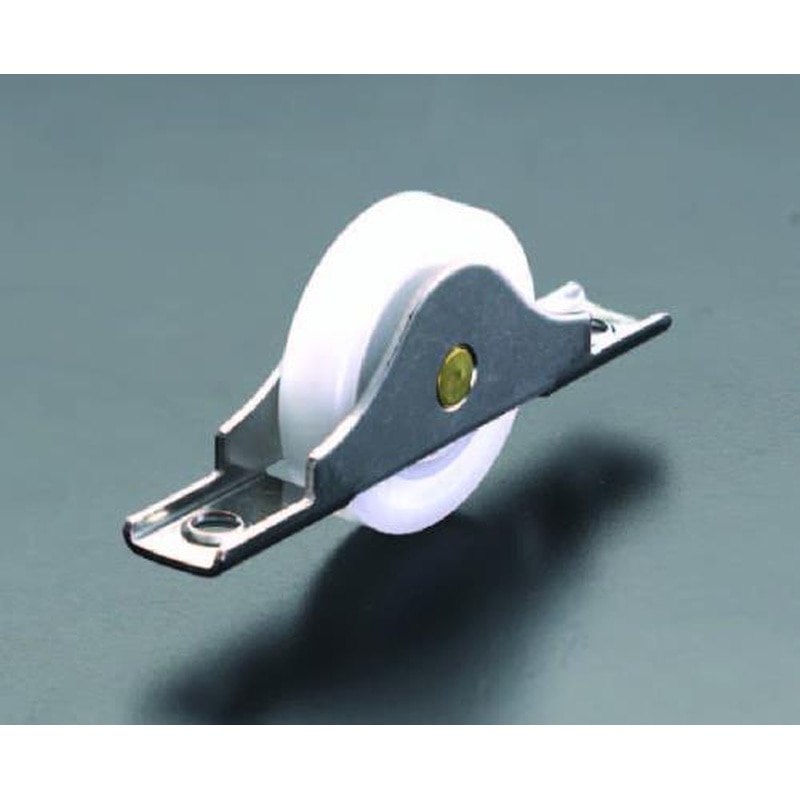

●ベアリング入●平型●材質…枠(SUS304)、車(ジュラコン(R))●耐荷重（2個）…70kg●サイズA…90mm●サイズB…73mm●サイズD…40mm●サイズE…10mm●サイズG…15mm●1個価格ジュラコン(R)はポリプラスチック株式会社の日本その他の国の登録商標です。●梱包サイズ:90×15×40●梱包重量55g

商品コード：

4518340161726

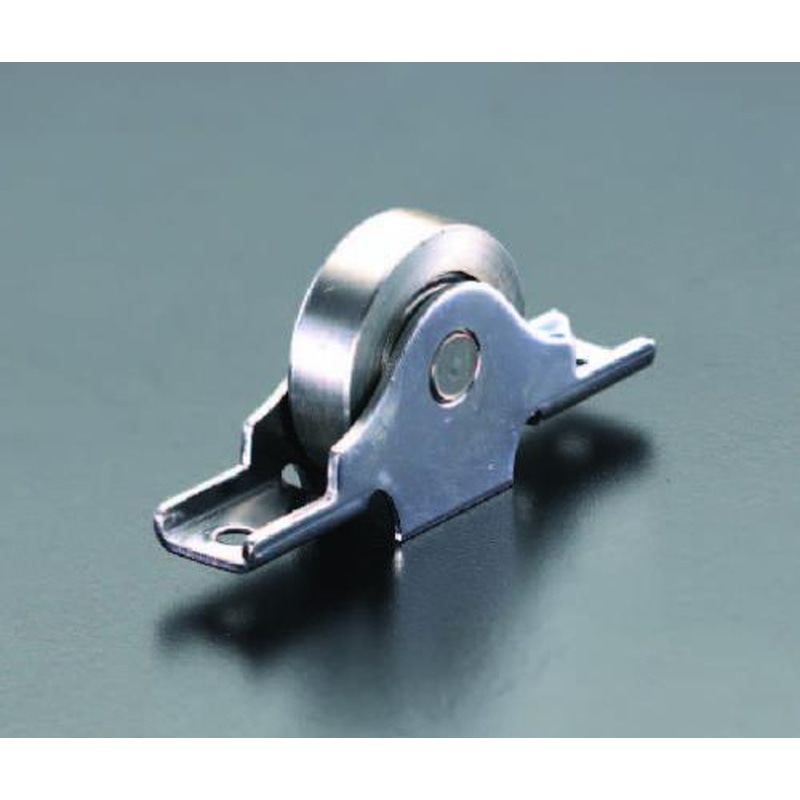

●ベアリング入●袖平型●材質…枠(SUS304)、車(SUS304)●耐荷重（2個）…40kg●サイズA…68mm●サイズB…57mm●サイズD…30mm●サイズE…4mm●サイズG…14mm●1個価格●梱包サイズ:68×13×30●梱包重量65g

商品コード：

4518340161771

●ベアリング入●袖平型●材質…枠(SUS304)、車(SUS304)●耐荷重（2個）…60kg●サイズA…76mm●サイズB…64mm●サイズD…35mm●サイズE…5mm●サイズG…14mm●1個価格●梱包サイズ:76×14×36●梱包重量90g

商品コード：

4518340161962

●材質…枠(SUS304)、車(SUS303)●ベアリング入●平レール用●耐荷重（2個）…180kg●サイズA…140mm●サイズB…106mm●サイズD…75mm●サイズE…20mm●サイズG…21mm●1個価格●梱包サイズ:140×21×79●梱包重量540g

商品コード：

4518340162167

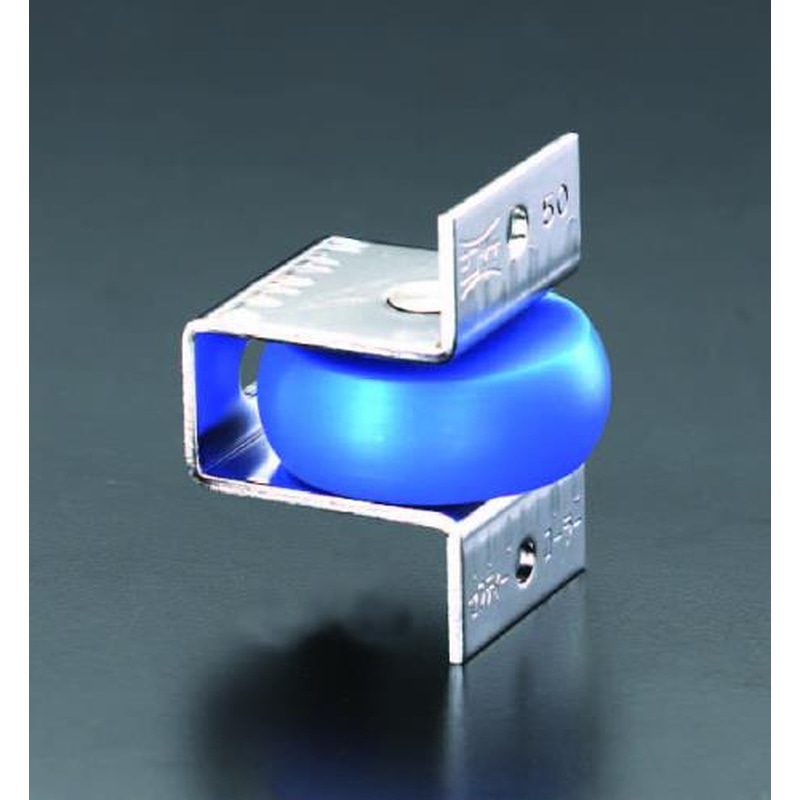

●材質…枠(SUS304)、車(ナイロン)●サイズA…65mm●サイズB…49mm●サイズD…50mm●サイズE…11.3mm●サイズG…40mm●梱包サイズ:65×40×55●梱包重量155g

商品コード：

4518340162181

●材質…SUS304●ローラー部…耐衝撃性ナイロン●使用範囲…55～90mm(門扉幅)●重量戸車とセットでご使用下さい。●梱包サイズ:136×50×190●梱包重量1310g

商品コード：

4518340166066

●材質…車：MCナイロン、枠：ステンレス（SUS304）●枠厚…2.5mm●V型●耐荷重(2個使用)…100kg●1個価格●サイズA(mm)…50●サイズB(mm)…88●サイズD(mm)…110●サイズF(mm)…54●サイズG(mm)…26●梱包サイズ:110×41×54●梱包重量215g

商品コード：

4518340166103

●材質…車：MCナイロン、枠：ステンレス（SUS304）●枠厚…3mm●V型●耐荷重(2個使用)…150kg●1個価格●サイズA(mm)…60●サイズB(mm)…98●サイズD(mm)…120●サイズF(mm)…65●サイズG(mm)…28●梱包サイズ:120×47×65●梱包重量350g

商品コード：

4518340166110

●車輪径×幅(mm)…40×13●軸径(mm)…10●耐荷重(kg)…60(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…54●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●耐摩耗性にも優れています●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:80×13×65●梱包重量55g

商品コード：

4518340791565

●車輪径×幅(mm)…40×15●軸径(mm)…10●軸幅…8mm●耐荷重(kg)…70(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…61●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●耐摩耗性にも優れています●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:65×15×65●梱包重量64g

商品コード：

4518340791572

●車輪径×幅(mm)…40×20●軸径(mm)…10●軸幅…8mm●耐荷重(kg)…90(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…79●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●耐摩耗性にも優れています●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:90×20×65●梱包重量78g

商品コード：

4518340791589

●車輪径×幅(mm)…50×15●軸径(mm)…10●軸幅…8mm●耐荷重(kg)…85(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…74●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●耐摩耗性にも優れています●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:90×15×65●梱包重量76g

商品コード：

4518340791596

●車輪径×幅(mm)…60×20●軸径(mm)…15●軸幅…13mm●耐荷重(kg)…135(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…211●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:110×20×80●梱包重量210g

商品コード：

4518340791619

●車輪径×幅(mm)…60×20●軸径(mm)…20●軸幅…12mm●耐荷重(kg)…135(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…195●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:95×20×75●梱包重量202g

商品コード：

4518340791626

●車輪径×幅(mm)…70×25●軸径(mm)…25●軸幅…15mm●耐荷重(kg)…200(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…307●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:55×320×8●梱包重量105g

商品コード：

4518340791640

●車輪径×幅(mm)…90×25●軸径(mm)…25●軸幅…15mm●耐荷重(kg)…260(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…375●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:125×25×130●梱包重量381g

商品コード：

4518340791664

●車輪径×幅(mm)…110×25●軸径(mm)…25●軸幅…15mm●耐荷重(kg)…275(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…878●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:162×25×150●梱包重量879g

商品コード：

4518340791688

●車輪径×幅(mm)…120×25●軸径(mm)…25●軸幅…15mm●耐荷重(kg)…300(4km/h)●タイヤ硬度…92ショアA●耐熱温度…-20～70℃●重量(g)…910●材質…タイヤ：ポリウレタンリム：スチール●地面を転がる際の抵抗が少なく、スムーズに走行可能●リムは頑丈なスチール製●高荷重・ハイスピードでの使用に耐えられるボールベアリング仕様●負荷がかかっても温度上昇をわずかに抑え、車輪の変形も最小限です●梱包サイズ:145×155×25●梱包重量935g

商品コード：

4518340791695

●6ナイロン車使用により耐摩耗性に優れています。●黒ナイロン戸車など●車輪径D(mm)：24●車輪幅B(mm)：8.5●ボス幅B1(mm)：9.1●穴径F(mm)：5●車輪：ナイロン

商品コード：

2500200238725

サイズ：

●車輪径Ｄ：２４ｍｍ●車輪幅Ｂ：８．５ｍｍ●ボス幅Ｂ１：９．１ｍｍ

●ベアリングを使用していますので耐久力に優れています。●ベアリング入ステンレス戸車など●車輪径D(mm)：35●車輪幅B(mm)：9●ボス幅B1(mm)：10.5●穴径F(mm)：6●車輪：ジュラコン[[(R)]]（ＰＯＭ）

商品コード：

2500200354241

サイズ：

●車輪径Ｄ：３５ｍｍ●車輪幅Ｂ：９ｍｍ●ボス幅Ｂ１：１０．５ｍｍ●穴径Ｆ：６ｍｍ

●車輪径φ75以上はベアリングにラバーシール(密閉防塵式)を使用し、耐水性に優れています。●屋外で使用できます。●車輪径φ75以上はベアリングを2個使用し、重い扉もスムーズに移動できます。●枠と車輪との間に隙間を設けているため、レールに多少の歪みやズレがあってもその歪みを吸収し、スムーズに移動できます。●門扉。●車輪径(mm)：75●車輪幅(mm)：26●取付高H(mm)：88●取付座A(mm)：120●取付座B(mm)：37●取付ピッチX(mm)：94●車輪：V型●許容荷重：2輪：5880N(600kgf)●枠：鋼(SPHC)/光沢クロメート処理●車輪：ダグタイル鋳鉄/焼付塗装(ブラック)●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500204407325

サイズ：

●車輪径：７５ｍｍ●車輪幅：２６ｍｍ●取付高Ｈ：８８ｍｍ●取付座Ａ：１２０ｍｍ

●耐衝撃性ナイロン車使用により振動吸収能力が大きく、防音効果があります。●許容荷重(daN)：9.8●許容荷重(kgf)：10●車輪径(mm)：35●車輪幅(mm)：9●取付高H(mm)：6●取付座A(mm)：76●取付座B(mm)：14●取付穴径P(mm)：4●取付ピッチ(mm)：63●LPプラス車●枠：鉄(SPCC)●車輪：LPプラス

商品コード：

2500204469743

サイズ：

●車輪径：３５ｍｍ●車輪幅：９ｍｍ●取付高Ｈ：６ｍｍ●取付座Ａ：７６ｍｍ

●耐油性・耐摩耗性に優れています。●一般住宅に適しています●許容荷重(daN)：9.8●許容荷重(kgf)：10●車輪径(mm)：30●車輪幅(mm)：9●取付高H(mm)：6●取付座A(mm)：68●取付座B(mm)：14●取付穴径P(mm)：4●取付ピッチ(mm)：57●LPプラス車●枠：ステンレス(ＳＵＳ304)●車輪：ＬＰプラス

商品コード：

2500204469873

サイズ：

●車輪径：３０ｍｍ●車輪幅：９ｍｍ●取付高Ｈ：６ｍｍ●取付座Ａ：６８ｍｍ

●鉄製の重量用のV型戸車、アングルレールに使用するタイプです。●門扉、台車などの重量用の戸車●許容荷重(daN)：294●許容荷重(kgf)：300●車輪径(mm)：75●車輪幅(mm)：25.4●取付高H(mm)：90.5●取付ピッチX(mm)：95●取付穴径P(mm)：15×11●A(mm)：75●B(mm)：37.5●B´(mm)：-●C(mm)：120●D(mm)：47●E(mm)：90.5●F(mm)：95●G(mm)：15●H(mm)：11●I(mm)：8.5●J(mm)：17●K(mm)：25.4●L(mm)：6.5●M(°)：95●ｔ(mm)：3.2●耐荷重(kg/2個)：600●使用ボルト(mm)：-●仕上(枠)：SPH・クロームメッキ仕上●仕上(車)：鋳鉄・黒染仕上●車輪側面の溝ありと溝なしのものが混在している場合がございますが、品質に差はございません。

商品コード：

2500204639160

サイズ：

●車輪径：７５ｍｍ●車輪幅：２５．４ｍｍ●取付高Ｈ：９０．５ｍｍ

●オイルレスメタル使用により回転がなめらかです。●許容荷重(daN)：12.2●許容荷重(kgf)：12.5●車輪径(mm)：30●車輪幅(mm)：8●取付高H(mm)：5.5●取付座A(mm)：67●取付座B(mm)：16●取付穴径P(mm)：4●取付ピッチ(mm)：54●オイルレスメタル入鋳物車●枠：鉄鋳物●車輪：鉄鋳物

商品コード：

2500204649237

サイズ：

●車輪径：３０ｍｍ●車輪幅：８ｍｍ●取付高Ｈ：５．５ｍｍ●取付座Ａ：６７ｍｍ

●オイルレスメタル使用により回転がなめらかです。●許容荷重(daN)：24.5●許容荷重(kgf)：25●車輪径(mm)：42●車輪幅(mm)：10●取付高H(mm)：8●取付座A(mm)：84●取付座B(mm)：16●取付穴径P(mm)：3.8●取付ピッチ(mm)：68●オイルレスメタル入鋳物車●枠：鉄(SPCC)●車輪：鉄鋳物

商品コード：

2500204649244

サイズ：

●車輪径：４２ｍｍ●車輪幅：１０ｍｍ●取付高Ｈ：８ｍｍ●取付座Ａ：８４ｍｍ

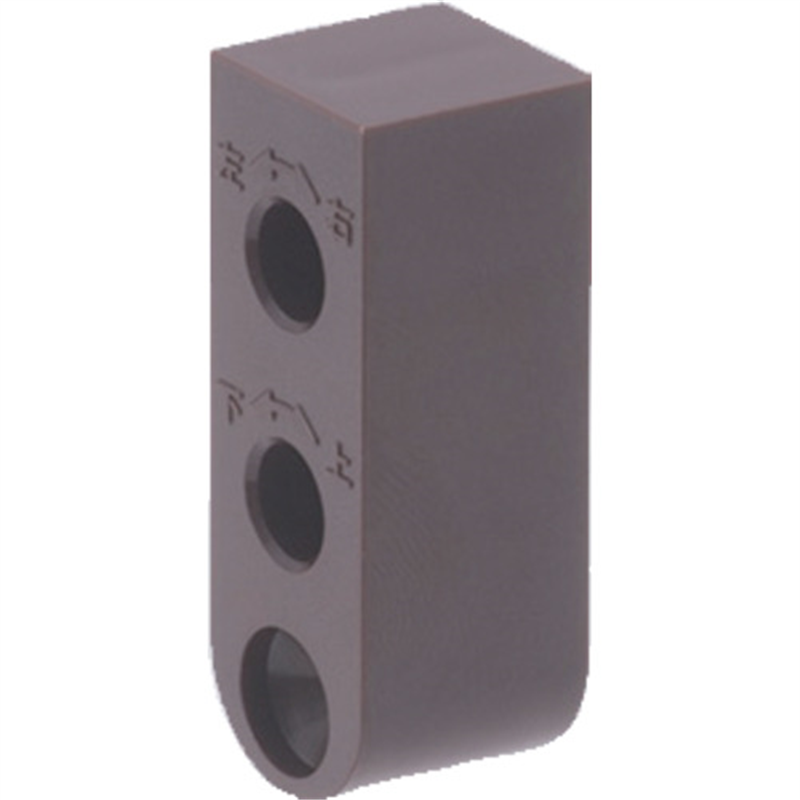

●AFDシステム吊り戸レール用仮固定ブロックキャッチ用カバーです｡●必ずAFD-3001と一緒にご使用ください｡●仕上げ:茶●色:茶●品名:仮固定ブロックキャッチ用カバー●引戸の総質量:AFD-2950 20kg以下(引戸1枚)/AFDｰ2950ｰK 30kg以下(引戸1枚)●引戸の厚さ:24mm以上●ABS●+バインド小ねじ(4×25) 1本●必ずAFD-3001と一緒にご使用ください。

商品コード：

2500205073307

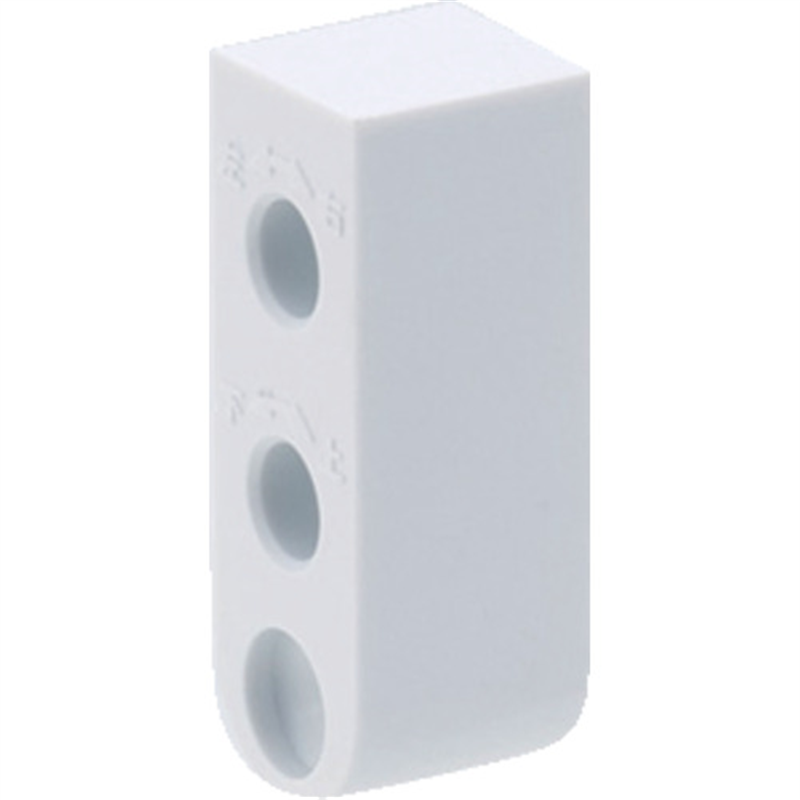

●AFDシステム吊り戸レール用仮固定ブロックキャッチ用カバーです｡●必ずAFD-3001と一緒にご使用ください｡●仕上げ:白●色:白●品名:仮固定ブロックキャッチ用カバー●引戸の総質量:AFD-2950 20kg以下(引戸1枚)/AFDｰ2950ｰK 30kg以下(引戸1枚)●引戸の厚さ:24mm以上●ABS●+バインド小ねじ(4×25) 1本●必ずAFD-3001と一緒にご使用ください。

商品コード：

2500205073314

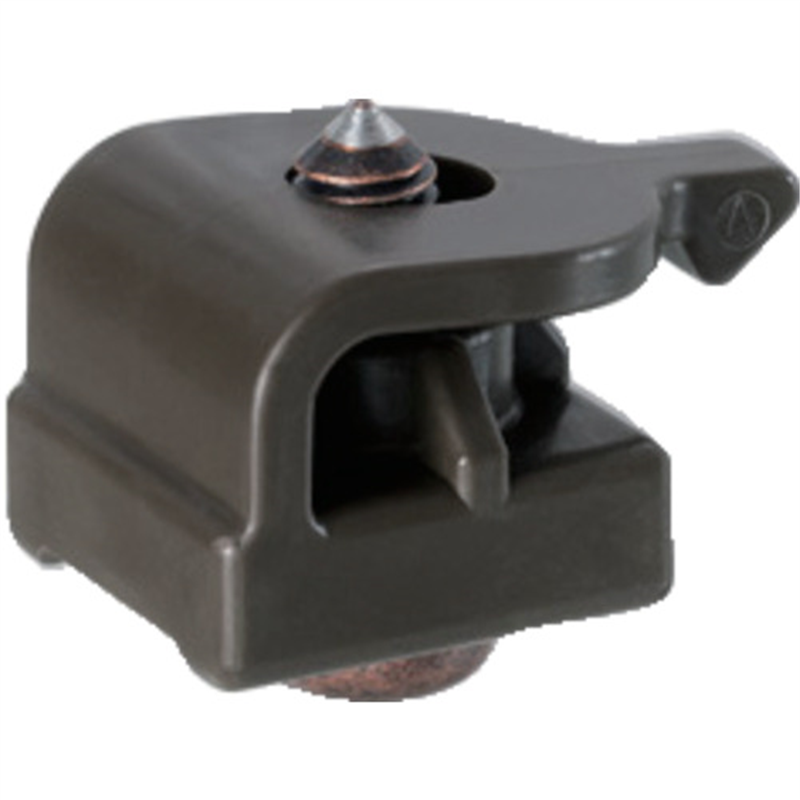

●AFDシステム吊り戸レール用仮固定ブロックキャッチです｡●上部レール端部に取付けます｡レールが斜めに施工されて戸が自然に動いてしまう現象を緩和します｡●縦枠に接して取付けられる納まりでのみ使用できます｡必ずAFD-2950-C17と一緒にご使用ください｡●仕上げ:DG色●色:ディープグレー●品名:仮固定ブロックキャッチ

商品コード：

2500205073345

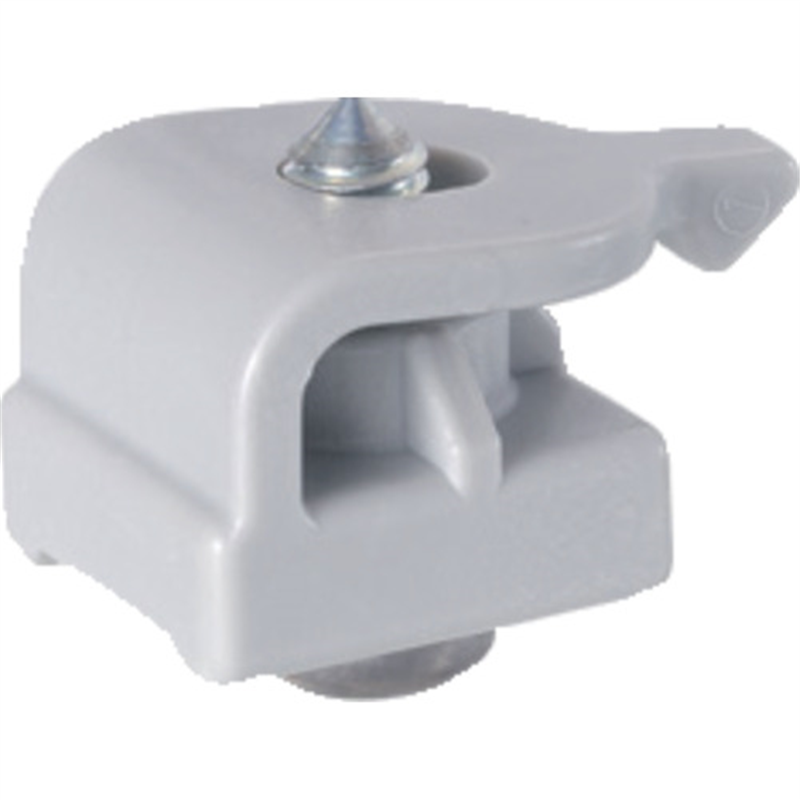

●AFDシステム吊り戸レール用仮固定ブロックキャッチです｡●上部レール端部に取付けます｡レールが斜めに施工されて戸が自然に動いてしまう現象を緩和します｡●縦枠に接して取付けられる納まりでのみ使用できます｡必ずAFD-2950-C17と一緒にご使用ください｡●仕上げ:グレー●色:グレー●品名:仮固定ブロックキャッチ●対応吊り車:AFD-2950､AFD-2950-K●引戸の総質量:AFD-2950 20kg以下(引戸1枚)/AFDｰ2950ｰK 30kg以下(引戸1枚)●引戸の厚さ:24mm以上

商品コード：

2500205073352

●鉄製の重量用のV型戸車､アングルレールに使用タイプです｡●門扉、台車などの重量用の戸車

商品コード：

2500205733034

●Vレール､フラッターレール用V型戸車で､開閉が静かで重い戸等にも適した戸車です｡●耐荷重2ヶ当り25kg●枠:鉄●車輪:ジュラコン●取付釘(#13x19)

商品コード：

2500205756613

●防錆処理を施したベアリング(SUS440C)を使用しているので耐蝕性に優れ、堅牢でスムーズな回転です。●軸がナット仕様のため、車だけの交換が可能です。●防錆処理を施したベアリング(SUS440C)を使用しているので耐蝕性に優れています。●アングル、フラットバー用。●重量扉用の下車。●車輪径(mm)：50●車輪幅(mm)：18●取付高H(mm)：60●取付座A(mm)：125●取付座B(mm)：30●取付ピッチX(mm)：90●取付穴径P(mm)：11×15●許容荷重(kg)：50●許容荷重は走行試験の結果に基づいた数値です。●枠:ステンレス(SUS304)●車輪:ステンレス(SUS303)●耐荷重は、50000m走行試験に基づいた数値です。

商品コード：

2500201698078

サイズ：

●車輪径：５０ｍｍ●車輪幅：１８ｍｍ●取付高Ｈ：６０ｍｍ●取付座Ａ：１２５ｍｍ

●防錆処理を施したベアリング(SUS440C)を使用しているので耐蝕性に優れ、堅牢でスムーズな回転です。●軸がナット仕様のため、車だけの交換が可能です。●防錆処理を施したベアリング(SUS440C)を使用しているので耐蝕性に優れています。●アングル、フラットバー用。●重量扉用の下車。●車輪径(mm)：60●車輪幅(mm)：20●取付高H(mm)：65●取付座A(mm)：125●取付座B(mm)：30●取付ピッチX(mm)：90●取付穴径P(mm)：11×15●許容荷重(kg)：75●許容荷重は走行試験の結果に基づいた数値です。●枠:ステンレス(SUS304)●車輪:ステンレス(SUS303)●耐荷重は、50000m走行試験に基づいた数値です。

商品コード：

2500201698498

サイズ：

●車輪径：６０ｍｍ●車輪幅：２０ｍｍ●取付高Ｈ：６５ｍｍ●取付座Ａ：１２５ｍｍ

●防錆処理を施したベアリング(SUS440C)を使用しているので耐蝕性に優れ、堅牢でスムーズな回転です。●軸がナット仕様のため、車だけの交換が可能です。●防錆処理を施したベアリング(SUS440C)を使用しているので耐蝕性に優れています。●アングル、フラットバー用。●重量扉用の下車。●車輪径(mm)：70●車輪幅(mm)：22●取付高H(mm)：80●取付座A(mm)：145●取付座B(mm)：34●取付ピッチX(mm)：110●取付穴径P(mm)：11×15●許容荷重(kg)：100●許容荷重は走行試験の結果に基づいた数値です。●枠:ステンレス(SUS304)●車輪:ステンレス(SUS303)●耐荷重は、50000m走行試験に基づいた数値です。

商品コード：

2500201698719

サイズ：

●車輪径：７０ｍｍ●車輪幅：２２ｍｍ●取付高Ｈ：８０ｍｍ●取付座Ａ：１４５ｍｍ
