ドアハンガー

●ガイドローラ用の軌道です。●両端に下向きのリップが付いているので、アンカー代わりになります。●全長(mm)：1820●板厚(mm)：1.2●全高(mm)：25●全幅(mm)：44●溝幅(mm)：24●目地幅(mm)：10●適合レール：2、3、4号●スチール

商品コード：

2500200525337

●ガイドローラ用の軌道です。●両端に下向きのリップが付いているので、アンカー代わりになります。●全長(mm)：2730●板厚(mm)：1.2●全高(mm)：25●全幅(mm)：44●溝幅(mm)：24●目地幅(mm)：10●適合レール：2、3、4号●スチール

商品コード：

2500200525344

●ガイドローラ用の軌道です。●両端に下向きのリップが付いているので、アンカー代わりになります。●全長(mm)：3640●板厚(mm)：1.2●全高(mm)：25●全幅(mm)：44●溝幅(mm)：24●目地幅(mm)：10●適合レール：2、3、4号●スチール

商品コード：

2500200525351

●ハンガーレールを構築物の天井に取り付ける受金具として。●板厚(mm)：3●A(mm)：71●B(mm)：53●C(mm)：93●E(mm)：48●穴径(mm)：10●G(mm)：140●H(mm)：112●F(mm)：14●品名：天井受一連●適合レール：3号●スチール

商品コード：

2500200525702

●ハンガーレールの天井付用受金具として。●板厚(mm)：3●A(mm)：71●B(mm)：53●C(mm)：93●D(mm)：106●E(mm)：48●穴径(mm)：10●G(mm)：198●H(mm)：165●F(mm)：14●品名：天井受二連●適合レール：3号●スチール

商品コード：

2500200525719

●ハンガーレールと天井受の間をスキマなく施工できます。●ハンガーレールを構築物の天井に取り付ける受金具として。●板厚(mm)：3●C(mm)：68●E(mm)：48●穴径(mm)：10●G(mm)：100.0●J(mm)：28●H(mm)：74.0●F(mm)：16●適合レール：3号●品名：L型天井受●スチール

商品コード：

2500200525726

●ハンガーレールと天井継受の間をスキマなく施工できます。●ハンガーレールを構築物の天井に取り付ける受金具。●板厚(mm)：3●C(mm)：68●E(mm)：90●穴径(mm)：10●H(mm)：74●適合レール：3号●品名：L型天井継受●取り付けピッチは、450～500mmが標準となります●スチール(SPHC)

商品コード：

2500200525733

●レールとレールの接続金具として。●板厚(mm)：3●A(mm)：71●B(mm)：53●C(mm)：93●E(mm)：90●穴径(mm)：10●G(mm)：140●J(mm)：48●H(mm)：112●F(mm)：14●適合レール：3号●品名：天井継受一連●スチール

商品コード：

2500200525740

●レールとレールの接続金具として。●板厚(mm)：3●A(mm)：71●B(mm)：53●C(mm)：93●E(mm)：90●穴径(mm)：10●G(mm)：198●J(mm)：48●F(mm)：14●H(mm)：165●品名：天井継受二連●適合レール：3号●スチール

商品コード：

2500200525757

●ハンガーレールの内溝にねじで止め、扉の位置決めや、車の脱落止めに。●品名：プレート●適合レール：3号●スチール(SPHC)

商品コード：

2500200526082

●片側にパッドが取り付いております(樹脂車輪の変形防止)。●トラックレール(ハンガーレール)の内溝にネジで止め、戸当りとして用います(樹脂製の車輪使用時に最適)。●工場・倉庫のドア、ビニールカーテン等の開閉、工事現場の仮設パネルゲート、防塵・防音シート、工具・電設資材ケーブルの吊り込み、製品等の移動、トラック車両テントの開閉、農業資材の運搬、ゴミ置場、牛舎のドア等に。●品名：パッド付戸当Ｓ●適合レール：2～4号●A(mm)：30●B(mm)：25●C(mm)：44●D(mm)：34●呼称：3号70●E(mm)：57.5●F(mm)：44●G(mm)：55●J(mm)：13.5●K(mm)：30●t(mm)：3●2～4号兼用●本体：鋼(SPHC)●仕上：クロメートメッキ●パッド：塩化ビニール(RoHS基準品)

商品コード：

2500200526105

●主にカーブレールや折戸用に使う車です。●伸縮扉用単車は溶接直付けタイプの単車です。●品名：ドアハンガー用単車●適合レール：4号●耐荷重(kg/個)：75●A(mm)：64●B(mm)：45.5●J(mm)：122.0●K(mm)：87●L：W5/8インチ●ボルトの抜け止め加工がしてあります●軸受部は鋼球入●軸受部分：自社製ベアリング●本体・戸車:スチール

商品コード：

2500200564886

●軸受部には自社製ベアリングを使用しています。●主にカーブレールや折戸用に使う車です。●吊りボルトは別途ご用意ください。●A(mm)：64●B(mm)：45.5●適合レール：4号●耐荷重(kg/個)：75●品名：単車 車のみ●本体・戸車:スチール

商品コード：

2500200564893

●車同士がぶつからない仕様のため、車に傷が付かず、ブレーキをかけ合うことがない。●重量シートや防球ネットの吊り下げ用●品名：リング付単車2型●適合レール：4号●全長(mm)：134●耐荷重(kg/個)：75●耐荷重(kg)：75●軸受：自社製ベアリング●スチール●レールホルダーは使用不可

商品コード：

2500200564909

●車同士がぶつからない仕様のため、車に傷が付かず、ブレーキをかけ合うことがない。●重量シートや防球ネットの吊り下げ用●品名：シャックル付単車2型●適合レール：4号●全長(mm)：147.8●耐荷重(kg/個)：75●耐荷重(kg)：75●軸受：自社製ベアリング●スチール●レールホルダーは使用不可

商品コード：

2500200564916

●車軸が前後左右フレキシブルに動くため、操作がスムーズ●エアツール・電動ツールの吊り下げ用●品名：ツール単車2型●適合レール：4号●全長(mm)：112●耐荷重(kg/個)：75●耐荷重(kg)：75●軸受：市販ベアリング●スチール●レールホルダーは使用不可

商品コード：

2500200564923

●主にカーブレールや折戸用に使う車です。●伸縮扉用単車は溶接直付けタイプの単車です。●品名：ドアハンガー用単車●適合レール：5号●耐荷重(kg/個)：125●A(mm)：78●B(mm)：56.0●J(mm)：135.5●K(mm)：88●L：W3/4インチ●ボルトの抜け止め加工がしてあります●軸受部は鋼球入●軸受部分：自社製ベアリング●本体・戸車:スチール

商品コード：

2500200646421

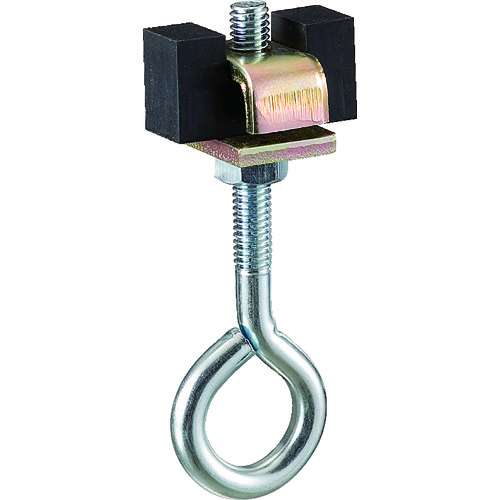

●ビニールカーテンなどの端部固定用。●品名：アイボルト付戸当り●適合レール：10M-R●クッション:クロロプレンゴム●アイボルト、コ型ナット、座金:スチール

商品コード：

2500202313628

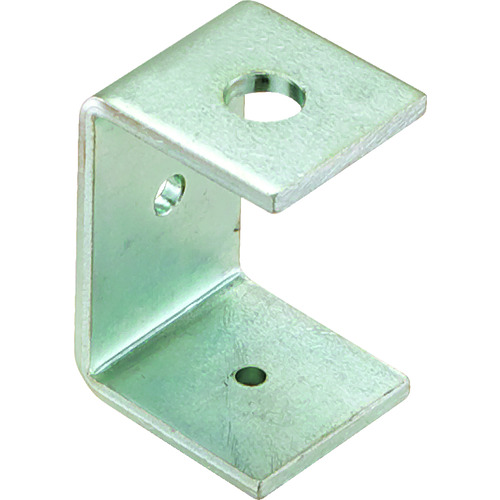

●マテハンアルミレールを天井や壁に取り付ける際に使用するブラケットとして。●品名：ブラケット金具●適合レール：10M-R●スチール●取付ビス・ナット:各1個

商品コード：

2500202313635

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●レールを走行する複車。●品名：パイプレールマテハン 複車●適合レール：MTC-HR●全長(mm)：55●耐荷重(kg/個)：40●戸車直径(mm)：24●穴径(mm)：20●W55×D63×H100●全高(mm)：100●全幅(mm)：63●耐荷重は1個当たり40kg●スチール(メッキ)、樹脂車(ベアリング入)

商品コード：

2500202313970

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●吊ボルトとブラケットをつなぐ金具●品名：三次元パイプレールマテハン用取付調整金具●適合レール：MTC-HR●全長(mm)：64●全高(mm)：35●全幅(mm)：30●W64×D30×H35●スチール(メッキ)

商品コード：

2500202313994

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●レールの端部に使用。●品名：三次元パイプレールマテハン用ストッパー●適合レール：MTC-HR●全長(mm)：36.8●全高(mm)：57.5●全幅(mm)：34●W36.8×D34×H57.5●ＳＳ400(三価クロメート)、樹脂、他

商品コード：

2500202314007

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●レール上どの位置でもブラケットが取り付けできます●複車を走行させるためのレールのカーブ仕様のもの。●品名：三次元パイプレールマテハン カーブレール●全長(mm)：536●A(mm)：28●B(mm)：28●パイプ径(mm)：28●R200のカーブレール●A6063S-T5アルマイト

商品コード：

2500202314038

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●レール上部の溝に蓋をするもの。●品名：三次元パイプレールマテハン用 溝カバー●適合レール：MTC-HR●全長(mm)：720●全高(mm)：8●全幅(mm)：16.6●W720×D16.6×H7.8●A6063S-T5アルマイト

商品コード：

2500202314052

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●レールとレールを連結させるための部品。●品名：三次元パイプレールマテハン用連結部品●適合レール：MTC-HR●全長(mm)：80●全高(mm)：8●全幅(mm)：16.6●W80×D16.6×H7.8●A6063S-T5アルマイト

商品コード：

2500202314069

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●高低差のある個所で下地とレールを固定するために使用する部品。●品名：三次元パイプレールマテハン用傾斜ブラケット●適合レール：MTC-HR●全長(mm)：34●全高(mm)：4.5●全幅(mm)：77●W58×D30×H45●ＳＳ400(三価クロメート)、他

商品コード：

2500202314076

●丸形レールの採用で小さなＲや上下方向のカーブなどコンパクトで自由度の高い設置が可能●吊車のフレキシブルな動きでスムーズな走行を実現●コンパクトな納まりとスムーズな走行性で、工場の生産性を向上●レールを固定するための部品。●品名：三次元パイプレールマテハン用天井ブラケット●適合レール：MTC-HR●全長(mm)：28●穴径(mm)：5.5●全高(mm)：40●全幅(mm)：54●W54×D28×H40●ＳＳ400(三価クロメート)、他

商品コード：

2500202314090

●ボルトの角度を変えて固定する場合に使用。●品名：振れ止め金具●適合レール：10M-R●3枚セット●スチール

商品コード：

2500202314205

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハン単車2型●適合レール：MTH2-HRおよび2HR●耐荷重(kg/個)：25●戸車直径(mm)：38●走行可能距離：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万m●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314304

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハンリング付単車2型●適合レール：MTH2-HRおよび2HR●耐荷重(kg/個)：25●戸車直径(mm)：38●走行可能距離(m)：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314311

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハンシャックル付単車2型●適合レール：MTH2-HRおよび2HR●耐荷重(kg/個)：25●戸車直径(mm)：38●走行可能距離(m)：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314328

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハンツール単車●適合レール：MTH2-HRおよび2HR●耐荷重(kg/個)：25●戸車直径(mm)：38●走行可能距離：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万m●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314335

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハンツール複車●適合レール：MTH2-HRおよび2HR●耐荷重(kg/個)：25●戸車直径(mm)：38●走行可能距離：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万m●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314342

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハンツール単車●適合レール：MTH3-HR●耐荷重(kg/個)：30●戸車直径(mm)：50●走行可能距離：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万m●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314366

●バランサーが吊れるプレートタイプです。●製品の移動、コードやホースの吊下げに。●製品の移動、金型のセッティング、冶工具の吊り下げなどに。●品名：マテハンツール複車●適合レール：MTH3-HR●耐荷重(kg/個)：50●戸車直径(mm)：50●走行可能距離：使用荷重15(kg/個)で10万m、使用荷重5(kg/個)で100万m●本体:スチール/ユニクロ●戸車:白色ポリアセタール(POM)●軸受部:含油焼結合金

商品コード：

2500202314373

●レールの接続金具、取付金具として。●品名：マテハンブラケット●適合レール：MTH2-HR、MTH3-HR●耐荷重(kg/個)：50(取付ピッチ間耐荷重)●穴径(mm)：8.5●全高(mm)：250●全幅(mm)：40●スチール

商品コード：

2500202314380

●レールの接続金具、取付金具として。●品名：マテハンジョイント●適合レール：MTH2-HR、MTH3-HR●ジョイントプレート全長(mm)：50●ジョイントピン直径(mm)：3●スチール

商品コード：

2500202314403

●ベアリングを内蔵し、車の外周に樹脂を使用しているため、静かに軽く走行します。●胴体にバランサーが取り付けられるようになっていますので、エアツールや電動ツールを用いるのに適しています。●工具用バランサー等の吊り車●耐荷重(kg)：30(1個吊当り)●全長(mm)：48.5●適合レール：N10-HR●品名：ツール単車●全高(mm)：71●全幅(mm)：33●穴径(mm)：12●耐荷重：30(kg/個)●スチール(SPHC)●樹脂●ニュートン10ハンガーレール専用です。

商品コード：

2500202335453

●ベアリングを内蔵し、車の外周に樹脂を使用しているため、静かに軽く走行します。●胴体にバランサーが取り付けられるようになっていますので、エアツールや電動ツールを用いるのに適しています。●工具用バランサー等の吊り車●耐荷重(kg)：60(2個吊当り)●全長(mm)：44●適合レール：N10-HR●品名：単車●全高(mm)：104●全幅(mm)：33●耐荷重：30(kg/個)●スチール(SPHC)●樹脂●ニュートン10ハンガーレール専用です。

商品コード：

2500202335460

●ベアリングを内蔵し、車の外周に樹脂を使用しているため、静かに軽く走行します。●胴体にバランサーが取り付けられるようになっていますので、エアツールや電動ツールを用いるのに適しています。●工具用バランサー等の吊り車●耐荷重(kg)：60(2個吊当り)●全長(mm)：48.6●適合レール：N10-HR●品名：単車2型●全高(mm)：104●全幅(mm)：33●耐荷重：30(kg/個)●スチール(SPHC)●樹脂●ニュートン10ハンガーレール専用です。

商品コード：

2500202335477

●ベアリングを内蔵し、車の外周に樹脂を使用しているため、静かに軽く走行します。●引戸用吊り車●品名：ドアハンガー用複車●適合レール：N10-HR●耐荷重(kg/個)：50●耐荷重：50(kg/個)●スチール(SPHC)●樹脂●ニュートン10ハンガーレール専用です。

商品コード：

2500202335613

●鉄扉と車の連結に適しています。●複車・単車と鉄扉の連結用●適合レール：N10-HR●品名：ドアハンガー用エプロン●推奨取付ねじ：M8●スチール(SPHC)

商品コード：

2500202335842

●ハンガーレールを天井や壁に取り付ける一般的な受けです。●天井取付用のレール吊下げ用ブラケット●品名：ドアハンガー用天井受下●適合レール：N10-HR●推奨取付ねじ：M8●スチール(SPHC)●受金具、継受金具の取り付けピッチは450～500mmが標準です。

商品コード：

2500202335859

●鉄扉と車の連結に適しています。●複車・単車と鉄扉の連結用●品名：ドアハンガー用戸当り●適合レール：N10-HR●推奨取付ねじ：M8●スチール(SPHC)

商品コード：

2500202335866

●鉄扉と車の連結に適しています。●複車・単車と鉄扉の連結用●適合レール：N10-HR●品名：ドアハンガー用ゴム付戸当り●推奨取付ねじ：M8●スチール(SPHC)●ゴム(黒)

商品コード：

2500202335873

●断面形状は直線のハンガーレールと同じです。●吊り車用のカーブ軌道レール●耐荷重(kg)：50●全長(mm)：974●板厚(mm)：1.2●A(mm)：45●B(mm)：40●C(mm)：12●D(mm)：37.6●E(mm)：7●仕上げ：粉体塗装●標準R：R600mm(1/4円)●固定ピッチ：450～500mm●ニュートンシリーズ専用●スチール(SGC400)●レール直付けはできません。

商品コード：

2500202335903

●鉄扉と車の連結に適しています。●複車・単車と鉄扉の連結用●適合レール：N10-HR、N20-NGR●品名：ドアハンガー用キャッチ付戸当り●推奨取付ねじ：M8●スチール(SPHC)●ゴム(黒)

商品コード：

2500202335910

●ハンガーレールを天井や壁に取り付ける一般的な受けです。●天井取付用のレール吊下げ用ブラケット●品名：ドアハンガー用天井受一連●適合レール：N10-HR●推奨取付ねじ：M8●スチール(SPHC)●受金具、継受金具の取り付けピッチは450～500mmが標準です。

商品コード：

2500202335934

●ハンガーレールを天井や壁に取り付ける一般的な受けです。●天井取付用のレール吊下げ用ブラケット●品名：ドアハンガー用天井受二連●適合レール：N10-HR●推奨取付ねじ：M8●スチール(SPHC)●受金具、継受金具の取り付けピッチは450～500mmが標準です。

商品コード：

2500202335941

●ハンガーレールを天井や壁に取り付ける一般的な受けです。●天井取付用のレール吊下げ用ブラケット●品名：ドアハンガー用天井継受一連●適合レール：N10-HR●推奨取付ねじ：M8●スチール(SPHC)●受金具、継受金具の取り付けピッチは450～500mmが標準です。

商品コード：

2500202335958
