戸車（建築金物）

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：1936●許容荷重(kgf)：20●車輪径(mm)：33●車輪幅(mm)：8.5●取付高H(mm)：6●取付座A(mm)：70●取付座B(mm)：13.5●取付穴径P(mm)：4●取付ピッチ(mm)：57●ベアリング入ジュラコン[[Ｒ上]]車●枠：ステンレス(SUS304)●車輪：ジュラコン(POM)

商品コード：

2500202019087

サイズ：

●車輪径：３３ｍｍ●車輪幅：８．５ｍｍ●取付高Ｈ：６ｍｍ●取付座Ａ：７０ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：29.4●許容荷重(kgf)：30●穴径F(mm)：10●ボス幅B1(mm)：16●車輪幅B(mm)：15●車輪径D(mm)：60●ベアリング入鋳物車●車輪：鉄鋳物

商品コード：

2500202549836

サイズ：

●穴径Ｆ：１０ｍｍ●ボス幅Ｂ１：１６ｍｍ●車輪幅Ｂ：１５ｍｍ●車輪径Ｄ：６０ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：14.7●許容荷重(kgf)：15●車輪径(mm)：30●車輪幅(mm)：8.5●取付高H(mm)：31●取付座A(mm)：64●取付座B(mm)：13●取付穴径P(mm)：4/4×4●取付ピッチ(mm)：52●ベアリング入ジュラコン[[Ｒ上]]車●枠：鉄(SPCC)●車輪：ジュラコン(POM)

商品コード：

2500202640427

サイズ：

●車輪径：３０ｍｍ●車輪幅：８．５ｍｍ●取付高Ｈ：３１ｍｍ●取付座Ａ：６４ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：14.7●許容荷重(kgf)：15●車輪径(mm)：30●車輪幅(mm)：8.5●取付高H(mm)：31●取付座A(mm)：64●取付座B(mm)：13●取付穴径P(mm)：4●取付ピッチ(mm)：52●ベアリング入ジュラコン[[Ｒ上]]車●枠：ステンレス(ＳＵＳ304)●車輪：ジュラコン(ＰＯＭ)

商品コード：

2500202640434

サイズ：

●車輪径：３０ｍｍ●車輪幅：８．５ｍｍ●取付高Ｈ：３１ｍｍ●取付座Ａ：６４ｍｍ

●ベアリング使用により回転がスムーズ・耐久性に優れています。●許容荷重(daN)：24.5●許容荷重(kgf)：25●車輪径(mm)：35●車輪幅(mm)：9.5●取付高H(mm)：36●取付座A(mm)：64●取付座B(mm)：13.6●取付穴径P(mm)：4●取付ピッチ(mm)：52●ベアリング入ジュラコン[[Ｒ上]]車●枠：ステンレス(ＳＵＳ304)●車輪：ジュラコン(ＰＯＭ)

商品コード：

2500202640441

サイズ：

●車輪径：３５ｍｍ●車輪幅：９．５ｍｍ●取付高Ｈ：３６ｍｍ●取付座Ａ：６４ｍｍ

●鉄製の重量用のV型戸車、アングルレールに使用タイプです。●門扉、台車などの重量用の戸車●許容荷重(daN)：343●許容荷重(kgf)：350●車輪径(mm)：90●車輪幅(mm)：25.4●取付高H(mm)：98●取付ピッチX(mm)：95●取付穴径P(mm)：15×11●A(mm)：90●B(mm)：37.5●B´(mm)：-●C(mm)：120●D(mm)：47●E(mm)：98●F(mm)：95●G(mm)：15●H(mm)：11●I(mm)：10.5●J(mm)：17●K(mm)：25.4●L(mm)：7.5●M(°)：95●ｔ(mm)：3.2●耐荷重(kg/2個)：700●使用ボルト(mm)：-●枠：鋼(SPH)・三価クロメート仕上●車：鋳鉄・黒染仕上●※車輪側面の溝ありと溝なしのものが混在している場合がございますが、品質に差はございません。

商品コード：

2500202659894

サイズ：

●車輪径：９０ｍｍ●車輪幅：２５．４ｍｍ●取付高Ｈ：９８ｍｍ

●上下±3mm高さ調整ができます。●屋内木製建具に。●車輪径(mm)：30●耐荷重(kg)2個使用時：40●車径(mm)：30●A型戸車(Vレール用)●枠：ステンレス(SUS304)●車輪：ポリアセタール(樹脂)ベアリング入

商品コード：

2500202726497

サイズ：

●車輪径：３０ｍｍ●車径：３０ｍｍ

●耐荷重（2個）…15kg●取付框可能幅…9.5～14mm●上下調整幅…3mm●A：9.5mmB：23.5mmC：6.6mmD：8.3mmE：22mmF：46.5mmG：9.5mmH：16mmI：20mm●材質…枠：SUS304、栗ま：SUS304●用途…玄関引戸、店舗引戸など●戸車形状…丸●入数…2個●全高…23.5mm●はめこみ式で取付簡単です。●枠、車とも耐久性の高いステンレス製●梱包サイズ:46×9.5×24●梱包重量28g

商品コード：

4548745993868

●耐荷重（2個）…70kg●戸車形状…丸溝型●材質…枠：SUS304、車：SUS303●サイズA…110mm●サイズＢ･･･85mm●サイズＤ･･･50mm●サイズE…9mm●サイズＧ･･･17mm●ねじサイズ…5mm●重量…200g●入数…2個入り●サッシ建具にも使用できます。●オイルレスメタル（含油軸受）を使用していますので、回転がなめらかです。●用途…玄関･トイレ･外部の戸など●梱包サイズ:165×27×80●梱包重量423g

商品コード：

4548745994957

●耐荷重（2個）…30kg●戸車形状…平型●材質…枠：SUS304、車：SUS303●サイズA…68mm●サイズB…57mm●サイズD…30mm●サイズE…6mm●サイズG…14mm●取付ねじ穴径…4mm●重量…70g●入数…2個●サッシ建具にも使用できます。●オイルレスメタル（含油軸受）を使用していますので回転がなめらかです。●用途…玄関･トイレ･外部の戸など●梱包サイズ:115×13×65●梱包重量139g

商品コード：

4548745994964

●耐荷重（2個）…50kg●戸車形状…平型●材質…枠：SUS304、車：SUS303●サイズA…76mm●サイズB…65mm●サイズD…35mm●サイズE…7mm●サイズG…14mm●取付ねじ穴径…4mm●重量…90g●入数…2個●サッシ建具にも使用できます。●オイルレスメタル（含油軸受）を使用していますので回転がなめらかです。●用途…玄関･トイレ･外部の戸など●梱包サイズ:110×13×80●梱包重量187g

商品コード：

4548745994971

●VH兼用型…アングルレール、フラットレール両用●耐荷重（2個）…700kg●サイズA…180mm●サイズB…146mm●サイズD…90mm●サイズG…38mm●サイズF…100mm●材質…車：ステンレス(SUS303)、枠：ステンレス(SUS304)●枠厚…2.6～3mm●重量…1615g●用途…門扉・工場・出入口用扉・各種倉庫など●入数…1個●梱包サイズ:150×270×58●梱包重量1620g

商品コード：

4548745995008

●VH兼用型…アングルレール、フラットレール両用●耐荷重（2個）…1000kg●サイズA…2200mm●サイズB…176mm●サイズD…100mm●サイズG…42mm●サイズF…110mm●材質…車：ステンレス(SUS303)、枠：ステンレス(SUS304)●枠厚…2.6～3mm●重量…2290g●用途…門扉・工場・出入口用扉・各種倉庫など●入数…1個●梱包サイズ:150×280×66●梱包重量2280g

商品コード：

4548745995015

型番…K75V●耐荷重（2個）…280kg●戸車形状…V型●ベアリング…密閉式ベアリング入り●材質…枠：鉄SPH（クロメートメッキ）、車：鋳鉄●サイズA…75mm●サイズB…34.4mm●サイズC…150mm●サイズD…80.5mm●サイズF…120mm●使用ボルト…M16×50●梱包サイズ:35×150×81●梱包重量1110g

商品コード：

4548745996074

型番…K90V●耐荷重（2個）…450kg●戸車形状…V型●ベアリング…密閉式ベアリング入り●材質…枠：鉄SPH（クロメートメッキ）、車：鋳鉄●サイズA…90mm●サイズB…42mm●サイズC…200mm●サイズD…100mm●サイズF…160mm●使用ボルト…M20×60●梱包サイズ:42×200×100●梱包重量2060g

商品コード：

4548745996081

型番…K105V●耐荷重（2個）…600kg●戸車形状…V型●ベアリング…密閉式ベアリング入り●材質…枠：鉄SPH（クロメートメッキ）、車：鋳鉄●サイズA…105mm●サイズB…42mm●サイズC…220mm●サイズD…112.5mm●サイズF…186mm●使用ボルト…M20×60●梱包サイズ:42×220×113●梱包重量2700g

商品コード：

4548745996098

型番…K50V-N●戸車形状…V型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…50×18mm●軸径(C)…10mm●使用ボルト…M10×35●梱包サイズ:50×50×22●梱包重量202g

商品コード：

4548745996111

型番…K75V-N●戸車形状…V型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…75×24mm●軸径(C)…16mm●使用ボルト…M16×50●梱包サイズ:75×75×28●梱包重量550g

商品コード：

4548745996135

型番…K90V-N●戸車形状…V型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…95×29mm●軸径(C)…20mm●使用ボルト…M20×60●梱包サイズ:90×90×34●梱包重量900g

商品コード：

4548745997194

型番…K105V-N●戸車形状…V型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…105×30mm●軸径(C)…20mm●使用ボルト…M20×60●梱包サイズ:105×105×34●梱包重量1400g

商品コード：

4548745997200

型番…K70H●耐荷重（2個）…280kg●戸車形状…V・コ兼用型●材質…枠：鉄SPH（クロメートメッキ仕上げ）、車：鋳鉄●ベアリング…密閉型ベアリング入り●サイズA…70mm●サイズB…120mm●サイズD…150mm●サイズF…78mm●サイズG…34.4mm●使用ボルト…M16×50●梱包サイズ:35×150×78●梱包重量1000g

商品コード：

4548745997248

型番…K80H●耐荷重（2個）…300kg●戸車形状…V・コ兼用型●材質…枠：鉄SPH（クロメートメッキ仕上げ）、車：鋳鉄●ベアリング…密閉型ベアリング入り●サイズA…80mm●サイズB…140mm●サイズD…170mm●サイズF…88mm●サイズG…36mm●使用ボルト…M16×50●梱包サイズ:36×170×88●梱包重量1350g

商品コード：

4548745997255

型番…K100H●耐荷重（2個）…600kg●戸車形状…V・コ兼用型●材質…枠：鉄SPH（クロメートメッキ仕上げ）、車：鋳鉄●ベアリング…密閉型ベアリング入り●サイズA…100mm●サイズB…186mm●サイズD…220mm●サイズF…110mm●サイズG…42mm●使用ボルト…M20×60●梱包サイズ:42×220×110●梱包重量2350g

商品コード：

4548745998320

型番…K50H-N●戸車形状…V・ｺ兼用型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…50×18mm●サイズA…50mm●サイズB…18mm●軸径（C）…10mm●サイズD…21.5mm●サイズE…11mm●サイズF…38mm●サイズG…7.6mm●使用ボルト…M10×35●梱包サイズ:50×50×22●梱包重量243g

商品コード：

4548745998337

型番…K60H-N●戸車形状…V・ｺ兼用型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…60×20mm●サイズA…60mm●サイズB…20mm●軸径（C）…13mm●サイズD…25mm●サイズE…11mm●サイズF…48mm●サイズG…7.6mm●使用ボルト…1/2×45●梱包サイズ:60×60×25●梱包重量300g

商品コード：

4548745998344

型番…K70H-N●戸車形状…V・ｺ兼用型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…70×24mm●サイズA…70mm●サイズB…24mm●軸径（C）…16mm●サイズD…28mm●サイズE…16mm●サイズF…52mm●サイズG…10.5mm●使用ボルト…M16×50●梱包サイズ:70×70×28●梱包重量625.7g

商品コード：

4548745998351

型番…K80H-N●戸車形状…V・ｺ兼用型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…80×24mm●サイズA…80mm●サイズB…24mm●軸径（C）…16mm●サイズD…28mm●サイズE…16mm●サイズF…62mm●サイズG…10.5mm●使用ボルト…M16×50●梱包サイズ:80×80×28●梱包重量550g

商品コード：

4548745998368

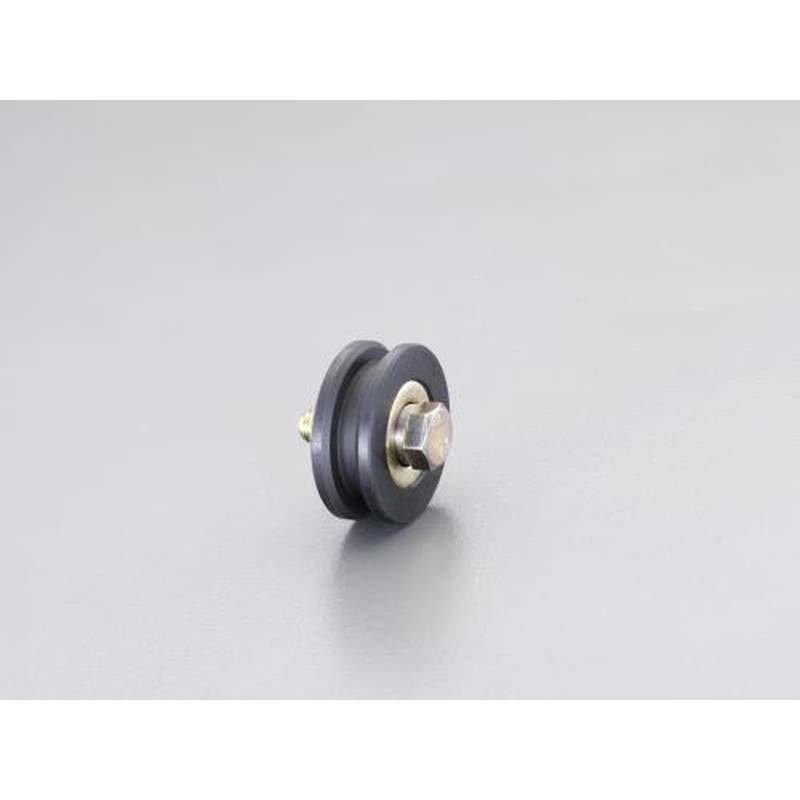

型番…K90H-N●戸車形状…V・ｺ兼用型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…90×29mm●サイズA…90mm●サイズB…29mm●軸径（C）…20mm●サイズD…34mm●サイズE…21mm●サイズF…69mm●サイズG…12mm●使用ボルト…M20×60●梱包サイズ:90×90×34●梱包重量900g

商品コード：

4548745998375

型番…K100H-N●戸車形状…V・ｺ兼用型●材質…鋳鉄●ベアリング…密閉型ベアリング入り●車輪径×幅（A×B）…100×30mm●サイズA…100mm●サイズB…30mm●軸径（C）…20mm●サイズD…34mm●サイズE…22mm●サイズF…76mm●サイズG…14mm●使用ボルト…M20×60●梱包サイズ:100×100×34●梱包重量1100g

商品コード：

4548745999402

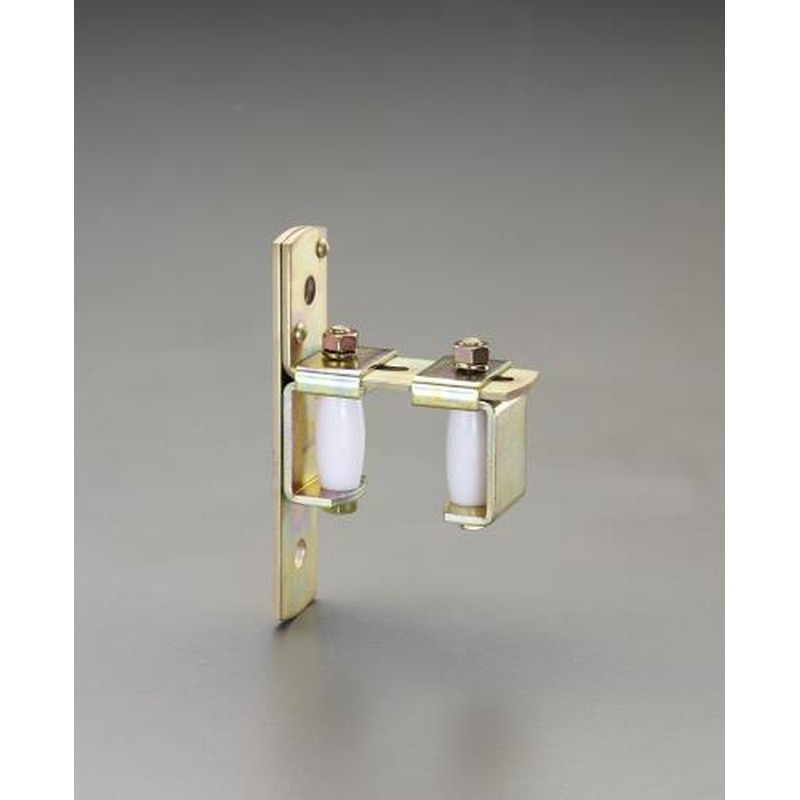

型番…MON-G●使用範囲…17～60mm（門扉厚）●枠材質…枠：スチールSPHC(クロメートメッキ)●ローラー部材質…POM●全高…195mm●取付方法…溶接・ビス止、いずれも可。●内側、外側両方のローラーの調節ができます●梱包サイズ:150×222×62●梱包重量1350g

商品コード：

4548745999419

型番…GRL14M4P-F-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：14、L：5、d：4、M：M4×0.7●梱包サイズ:70×118×13●梱包重量4g

商品コード：

4550061198186

型番…GRL19M6P-F-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：19、L：6、d：6、M：M6×1●梱包サイズ:165×190×20●梱包重量7.4g

商品コード：

4550061199220

型番…GRL25M6P-F-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：25、L：6、d：6、M：M6×1●梱包サイズ:200×220×20●梱包重量9.1g

商品コード：

4550061199251

型番…GRL30M6P-F-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：30、L：9、d：8、M：M6×1●梱包サイズ:73×43×20●梱包重量22g

商品コード：

4550061199268

型番…GRL35M6P-F-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：35、L：9、d：8、M：M6×1●梱包サイズ:67×132×24●梱包重量28g

商品コード：

4550061199275

型番…GRL13M4P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：13、L：5、d：4、M：M4×0.7●梱包サイズ:55×77×12●梱包重量4g

商品コード：

4550061200339

型番…GRL14M4P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：14、L：5、d：4、M：M4×0.7●梱包サイズ:55×78×12●梱包重量4g

商品コード：

4550061200346

型番…GRL18M4P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：18、L：5、d：5、M：M4×0.7●梱包サイズ:61×107×27●梱包重量18g

商品コード：

4550061200353

型番…GRL19M4P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：19、L：5、d：5、M：M4×0.7●梱包サイズ:49×92×12●梱包重量14g

商品コード：

4550061200360

型番…GRL19M6P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：19、L：6、d：6、M：M6×1●梱包サイズ:100×60×15●梱包重量22g

商品コード：

4550061200377

型番…GRL20M6P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：20、L：6、d：6、M：M6×1●梱包サイズ:83×50×19●梱包重量8g

商品コード：

4550061200384

型番…GRL24M6P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：24、L：6、d：6、M：M6×1●梱包サイズ:60×97×20●梱包重量24g

商品コード：

4550061200391

型番…GRL25M6P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：25、L：6、d：6、M：M6×1●梱包サイズ:59×69×17●梱包重量18g

商品コード：

4550061201411

型番…GRL30M6P-U-SUS●材質…本体：ポリアセタールホワイト、ベアリング：SUS440C、ボルト：SUS303●サイズ(mm)…d：30、L：9、d：8、M：M6×1●梱包サイズ:220×240×20●梱包重量19.4g

商品コード：

4550061201428

●材質…枠：ステンレス、車：SUS304●耐荷重(2個)…35kg●適合サッシ…平行型●高さ…44mm以上●内幅…14～24mm●車輪径×幅(mm)…φ35×8●調整寸法…27～37mm●(中重量)店舗引戸・玄関引戸に。●梱包サイズ:86×55×35●梱包重量116g

商品コード：

4550061721711

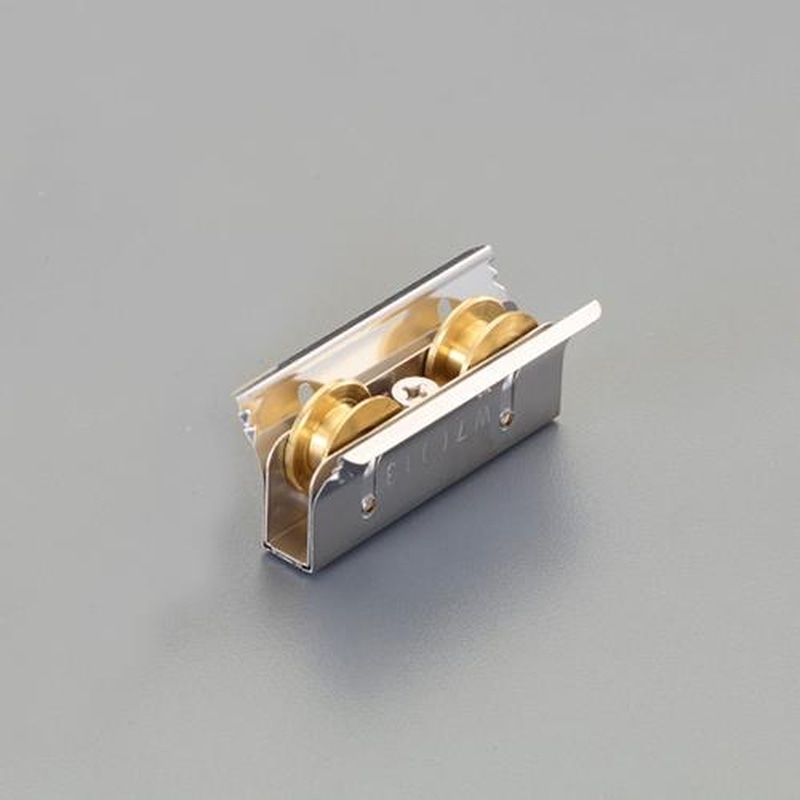

●耐荷重（2個）…5kg●取付框可能幅…7～11mm●材質…枠：ステンレス車：真鍮●用途…網戸、小窓、高窓●適合サッシ…左右平行型●戸車形状…丸●入数…1個●全高…17mm●車輪サイズ…φ13mm●梱包サイズ:30×78×28●梱包重量14g

商品コード：

4550061746707

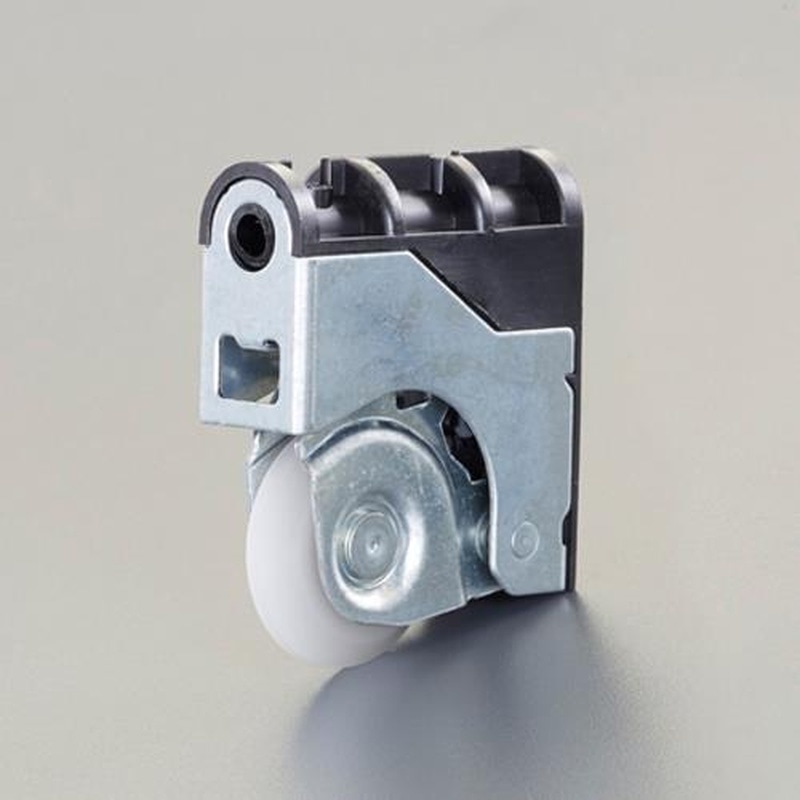

●材質…ケース：樹脂、車：ポリアセタール（樹脂）、フレーム：鋼板（三価クロメート）●付属品…付属ねじ：4.1×56●耐荷重(2個)…30kg●上下調整…±3mm●左右調整…±2mm●サイズ(W×D×H)mm…42.8×15.8×47.9●仕様…A型●梱包サイズ:60×57×21●梱包重量56g

商品コード：

4550061773031

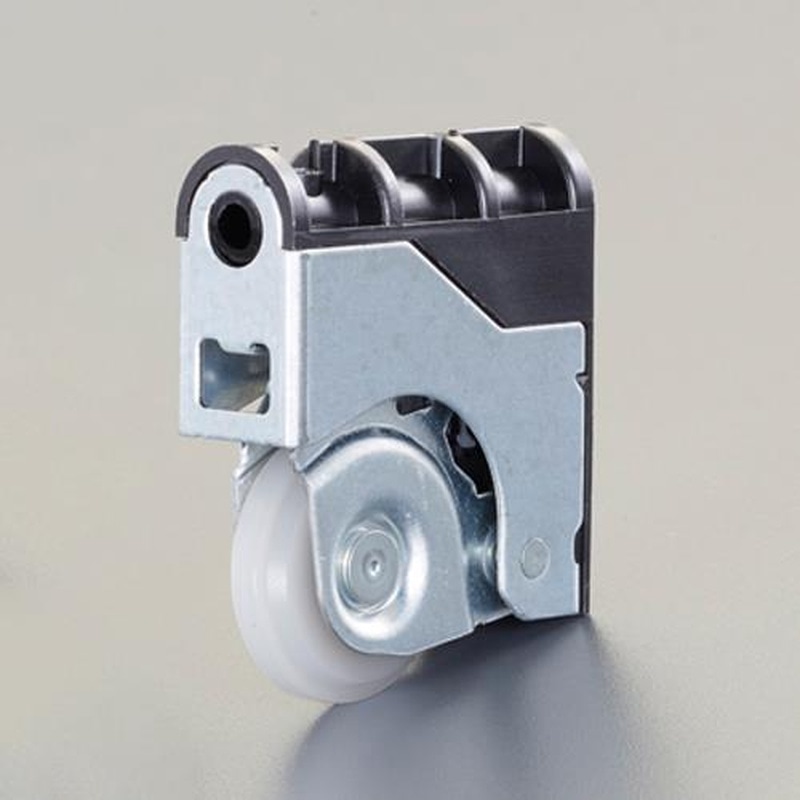

●材質…ケース：樹脂、車：ポリアセタール（樹脂）、フレーム：鋼板（三価クロメート）●付属品…付属ねじ：4.1×56●耐荷重(2個)…30kg●上下調整…±3mm●左右調整…±2mm●仕様…Y型●サイズ(W×D×H)mm…42.8×15.8×47.9●梱包サイズ:66×50×20●梱包重量56g

商品コード：

4550061773079

●材質…アルミ●フチ付きＶ型レール●サイズ(W×D×H)mm…15×7.7×1800●色…シルバー●梱包サイズ:15×1500×10●梱包重量240g

商品コード：

4550061775288

●サイズ(W×D×H)mm…15×7.7×1800●材質…アルミ●色…ブロンズ●フチ付Ｖ型レール●梱包サイズ:15×1500×10●梱包重量240g

商品コード：

4550061775295
