●銅管用継手。●適合銅管外径(mm)：12●ねじ：R1/2●六角対辺(mm)：24●寸法(mm)L：36●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697124

●サイズ…12.70mm●入数…10個●重量(g)…12●材質…銅

商品コード：

4550061672877

●サイズ…31.75mm●材質…銅●入数…5個●銅管継手●90°●＜はんだ及びろう付けのポイント＞・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:135×211×49●梱包重量652g

商品コード：

4550061251669

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/2●六角対辺(mm)：22●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：40.5●適用管外径A(mm)：12●寸法(mm)L：40.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201529341

●PBT樹脂を採用し、スパッタ等の延焼事故を防止。●空気圧汎用型継手では初の軽量化を実現。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa(空気)、0.3MPa(水)●使用流体：空気、水●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201626484

●PBT樹脂を採用し、スパッタ等の延焼事故を防止。●空気圧汎用型継手では初の軽量化を実現。●適合チューブ外径D(mm)：16●接続口径：R1/2●六角対辺(mm)：24●使用圧力：1MPa(空気)、0.3MPa(水)●使用流体：空気、水●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201630696

●本体、リング玉、リングナットから構成されています。●銅管をパイプカッターで切断し、加工なしで施工できるので非常に効率よく作業が行えます。●銅管用継手。●銅管とネジの接続に。●適合銅管外径(mm)：15.88●ねじ：R1/2●六角対辺(mm)：27●寸法(mm)L：41●寸法(mm)L1：32●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD、C3771BD)●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697094

●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa(空気)、0.3MPa(水)●使用流体：空気、水●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201695534

●チューブ材質が選定できます。(ポリウレタン、ナイロン、銅パイプなど)●インサート部が無い為、流量損失が微量です。●オネジタイプにはシール加工(シールテープ不要)済みです。●各種エア配管●適合チューブ外径(mm)：10●接続口径D：R1/2●六角対辺(mm)：17●タイプ：エルボ●使用流体：空気、水●適合チューブ外径D(mm)：10●流体温度(℃)：-5～60℃(圧縮空気)・5～40℃(工業用水)●使用圧力：圧縮空気1MPa・真空圧力-100kPa・工業用水0.3MPa●本体：真鍮

商品コード：

2500203690698

●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●適合チューブ外径D(mm)：16●接続口径：R1/2●六角対辺(mm)：22●最高使用圧力(MPa)：1●使用温度範囲(℃)：0～60(凍結なきこと)●使用流体：空気、水(条件あり)●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム(NBR)

商品コード：

2500202564860

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：10●接続口径：1/2●六角対辺(mm)：27●最高使用圧力(MPa)：1●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202024753

●難燃性樹脂(UL-94規格V-0相当)標準+黄銅部ニッケルメッキ+ネジ部シール材標準塗布●片口エルﾎﾞチューブ+オネジ●適合チューブ外径D(mm)：12●接続口径：R3/8●六角対辺(mm)：19●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-10～60(凍結なきこと)●使用圧力：-100kPa～1.0MPa●使用流体：圧縮空気●使用圧力範囲：-100kPa～1.0MPa●流体温度(℃)：-10～60℃(凍結なきこと)●Y形プラグ+チューブ●本体：黄銅(無電解ニッケルメッキ処理)+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム

商品コード：

2500201809108

●難燃性樹脂(UL-94規格V-0相当)標準+黄銅部ニッケルメッキ+ネジ部シール材標準塗布●片口エルﾎﾞチューブ+オネジ●適合チューブ外径D(mm)：12●接続口径：R3/8●六角対辺(mm)：19●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-10～60(凍結なきこと)●使用圧力：-100kPa～1.0MPa●使用流体：圧縮空気●使用圧力範囲：-100kPa～1.0MPa●流体温度(℃)：-10～60℃(凍結なきこと)●Y形プラグ+チューブ●本体：黄銅(無電解ニッケルメッキ処理)+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム

商品コード：

2500201809115

●難燃性樹脂(UL-94規格V-0相当)標準+黄銅部ニッケルメッキ+ネジ部シール材標準塗布●片口ロングエルﾎﾞチューブ+オネジ●適合チューブ外径D(mm)：12●接続口径：R3/8●六角対辺(mm)：19●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-10～60(凍結なきこと)●使用圧力：-100kPa～1.0MPa●使用流体：圧縮空気●使用圧力範囲：-100kPa～1.0MPa●流体温度(℃)：-10～60℃(凍結なきこと)●Y形プラグ+チューブ●本体：黄銅(無電解ニッケルメッキ処理)+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム

商品コード：

2500201809122

●難燃性樹脂(UL-94規格V-0相当)標準+黄銅部ニッケルメッキ+ネジ部シール材標準塗布●片口エルﾎﾞチューブ+オネジ●適合チューブ外径D(mm)：12●接続口径：R1/4●六角対辺(mm)：19●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-10～60(凍結なきこと)●使用圧力：-100kPa～1.0MPa●使用流体：圧縮空気●使用圧力範囲：-100kPa～1.0MPa●流体温度(℃)：-10～60℃(凍結なきこと)●Y形プラグ+チューブ●本体：黄銅(無電解ニッケルメッキ処理)+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム

商品コード：

2500201809191

●難燃性樹脂(UL-94規格V-0相当)標準+黄銅部ニッケルメッキ+ネジ部シール材標準塗布●片口エルﾎﾞチューブ+オネジ●適合チューブ外径D(mm)：12●接続口径：R1/4●六角対辺(mm)：19●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-10～60(凍結なきこと)●使用圧力：-100kPa～1.0MPa●使用流体：圧縮空気●使用圧力範囲：-100kPa～1.0MPa●流体温度(℃)：-10～60℃(凍結なきこと)●Y形プラグ+チューブ●本体：黄銅(無電解ニッケルメッキ処理)+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム

商品コード：

2500201809207

●難燃性樹脂(UL-94規格V-0相当)標準+黄銅部ニッケルメッキ+ネジ部シール材標準塗布●片口ロングエルﾎﾞチューブ+オネジ●適合チューブ外径D(mm)：12●接続口径：R1/4●六角対辺(mm)：19●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-10～60(凍結なきこと)●使用圧力：-100kPa～1.0MPa●使用流体：圧縮空気●使用圧力範囲：-100kPa～1.0MPa●流体温度(℃)：-10～60℃(凍結なきこと)●Y形プラグ+チューブ●本体：黄銅(無電解ニッケルメッキ処理)+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム

商品コード：

2500201809214

●型番：C105-12-420●タイプ：NW16●A(mm)：40●材質：ステンレス（SUS316L）●※海外向けの販売不可●こちらの商品は事業者様向け商品です。

商品コード：

2500100775887

●機種を豊富に取り揃え、あらゆる空気圧配管に対応します。●機種により取付け後、チューブの取出角度が変えられます。●条件により、水を流すことも可能です。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～60(凍結なきこと)●使用流体：空気、水(条件あり)●使用温度範囲：0～60℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート(PBT)●シールゴム：ニトリルゴム(NBR)

商品コード：

2500202565362

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：10●接続口径：1/2●六角対辺(mm)：27●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202024760

●フレアー加工銅管とネジ配管の接続に●銅管用継手。●適合銅管外径(mm)：12.7●ねじ：R1/2●六角対辺(mm)：24●寸法(mm)L：40●寸法(mm)L1：29●寸法L(mm)：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201680042

●銅管とネジの接続に●銅管用継手。●適合銅管外径(mm)：12.7●ねじ：R1/2●六角対辺(mm)：24●寸法L(mm)：37●寸法(mm)L：37●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697087

●サイズ…12.7mm●入数…10個●重量…11g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475496

●サイズ…31.75mm●重量…92g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475540

●材質…ステンレス(SUS304W)●肉厚…Sch.10S●呼…32（1・1/4）●外径（OD）…42.7mm●内径（ID）…37.1mm●厚さ（T）…2.8mm●サイズ（F）…47.6mm●重量…約206g●最高使用圧力…20k●最高使用温度…200℃●突合せ溶接式●JISB2313●梱包サイズ:108×138×55●梱包重量222g

商品コード：

4550061250792

●材質…ステンレス(SUS304W)●肉厚…Sch.10S●呼…32（1・1/4）●外径（OD）…42.7mm●内径（ID）…37.1mm●厚さ（T）…2.8mm●サイズ（H）…19.7mm●重量…約103g●最高使用圧力…20k●最高使用温度…200℃●突合せ溶接式●JISB2313●梱包サイズ:125×126×44●梱包重量112g

商品コード：

4550061250914

型番…SFL3-32●材質…SUS304(SCS13)●最高圧力…1.35MPa●JISB2308●ねじサイズ(Rc)…1-1/4”●呼び径(A呼称)…32●梱包サイズ:135×51×100●梱包重量300g

商品コード：

4548745961867

●全ての材質に耐蝕に優れたSUS316を使用しています｡●スリーブ不要の為､スリーブの付け忘れ､紛失等の心配不要です｡●クリーンルーム(ISOクラス6相当)内にてエア清浄､包装しています｡

商品コード：

2500205703280

●用具不要のワンタッチ着脱。●チューブへの傷がつきにくいロック構造。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa●使用流体：空気●使用温度範囲：-5～60℃●本体:ポリアセタール（POM）+黄銅

商品コード：

2500200148963

●PBT樹脂を採用しており、スパッタなどの延焼事故を防止します。●空気圧汎用型継手では初の軽量化を実現しました。●各種エア配管および水配管。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa(空気)、0.3MPa(水)●使用流体：空気、水●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201626477

●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa(空気)、0.3MPa(水)●使用流体：空気、水●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201695541

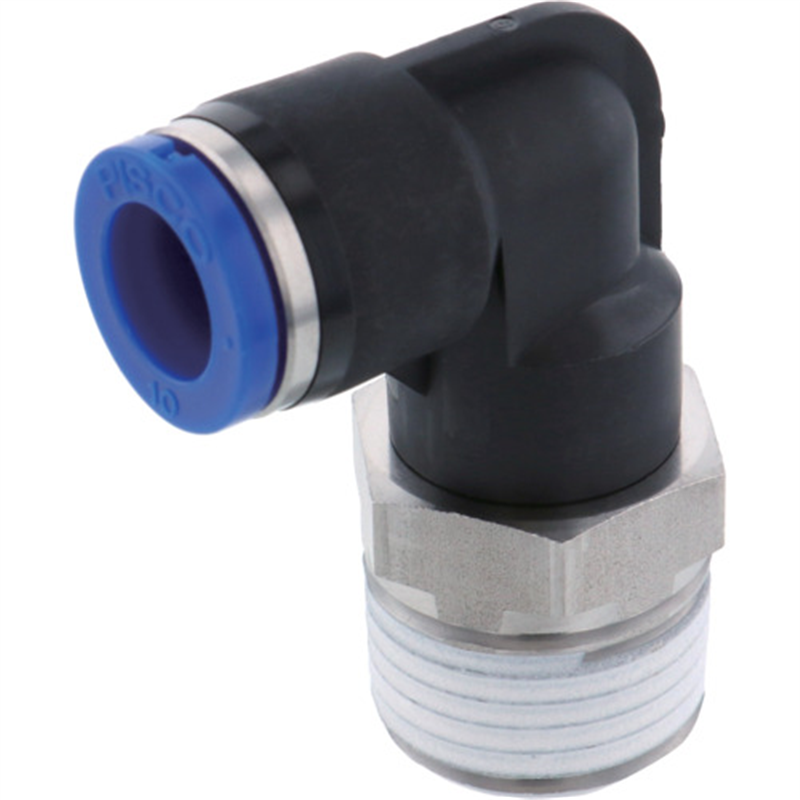

●強度が必要な場合､腐蝕しやすい雰囲気内に最適です｡●金属本体は耐腐蝕性がSUS303相当の特殊ステンレスを採用しています｡●銅系金属不使用です｡●シールゴム材質には､低濃度オゾン対策としてHNBRを採用しています｡●適合チューブ外径D(mm):10●接続口径:R1/2●最高使用圧力(MPa):1.0●使用流体:空気､水(条件有)●使用温度範囲(℃):0~60(凍結なきこと)●使用真空圧力(kPa):-100

商品コード：

2500205769224

型番…ABX6-34●差込角…1/2”●対辺…34mm●全長…44mm●外径…45mm●重量(g)…300●用途…いすゞトラックに使用されているチェックバルブ用コネクタの締緩用工具です。●一般整備機械に使用されているエルボコネクタ(L型配管継手)の締め・緩めにも使用できます。●梱包サイズ:107×72×49●梱包重量358g

商品コード：

4550061400852

●耐アルカリ性・耐有機溶剤性に優れています。●材質：ポリアミド6●使用温度範囲：-10～+70℃●入数：1箱（10個入）●サイズ：D1／12mm、D2／管用テーパーねじPT1/2インチ、D3／8.6mm （※D1はタケノコ側の先端外径寸法です。D3はネジ側の内径寸法です。）●こちらの商品は事業者様向け商品です。

商品コード：

2500100464019

●フレアーねじ（オス・メス）…1/2”●材質…真鍮●入数…1個●推奨最大使用圧力…700psi(約4.8Mpa)●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●梱包サイズ:60×90×26●梱包重量96g

商品コード：

4518340020412

型番…LZ12-03●商品名…Zユニオン●チューブサイズ…12mm●ねじサイズ…R（PT）3/8”●重量…13.2g●材質…ポリプロピレン(PP)●耐薬品、耐腐食性に優れています。●軽くてスリム。●樹脂管用●梱包サイズ:90×90×22●梱包重量15g

商品コード：

4548745322200

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバーが付いていますので、スパッタによる開放リングの作動不良がないのでスパッタの発生する環境にも最適です。●カバー無しも標準で用意していますので多用途に使用可能です。●耐スパッタ以外の環境(金型冷却水の配管など)で使用する場合には、カバー無しダイプをお薦めします。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：22●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202029925

型番…ZAF-120●チューブ外径…12mm●材質…ステンレス(SUS304)/樹脂：PBT●使用圧力…0～1MPa●使用温度…－15～60℃●使用流体…空気･水●梱包サイズ:65×75×23●梱包重量22g

商品コード：

4550061306949

●材質…真鍮（ニッケルメッキ）●最高使用圧力…0.8MPa●ねじ径…R（PT）1/4”●六角対辺…11mm●サイズ（b）…21mm●ねじ有効長…11mm●重量…約21g●梱包サイズ:70×13×50●梱包重量21g

商品コード：

4548745732993

●PBT樹脂を採用し、スパッタ等の延焼事故を防止。●空気圧汎用型継手では初の軽量化を実現。●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa(空気)、0.3MPa(水)●使用流体：空気、水●適合チューブ外径D(mm)：10●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201626491

●PBT樹脂を採用し、スパッタ等の延焼事故を防止。●空気圧汎用型継手では初の軽量化を実現。●適合チューブ外径D(mm)：16●使用流体：空気、水●六角対辺(mm)：24●使用圧力：1MPa(空気)、0.3MPa(水)●接続口径：R1/2●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●本体:難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201630702

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：12●ねじ：R1/2●六角対辺(mm)：23●寸法(mm)A：35.8●寸法(mm)C：33.5●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202224184

型番…ZL-104●材質…真鍮、樹脂(PBT)●使用流体…空気●使用圧力…0～1MPa(0～10kgf/c㎡)●使用温度…－15～60℃●チューブ外径…10mm●取付ねじ…R（PT）1/2”●入数…2個●梱包サイズ:110×22×65●梱包重量98g

商品コード：

4518340882652

●異なったサイズのネジを接続することができます。●他分野における機具・機器・機械の部品として。●接続口径D1：Rc3/8●接続口径D2：Rc1/2●タイプ：エルボ●使用流体：水、空気、油、他材質に悪影響のない物。●流体温度(℃)：-50～150℃●使用圧力：6.90MPa●黄銅(C3771)

商品コード：

2500202101829

●用具不要のワンタッチ着脱。●チューブへの傷がつきにくいロック構造。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：21●使用圧力：1MPa●使用流体：空気●流体温度(℃)：-5～60℃●本体:亜鉛合金・黄銅●シールゴム:ニトリルゴム（NBR）

商品コード：

2500200109094

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法(mm)A：32●寸法A(mm)：32●適合チューブ(mm)外径×内径：10×8●ねじT：R1/2●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203346762

●樹脂部は全て UL94V-0 相当品です。●樹脂部は全て UR(PT) ネジ樹脂圧入部の抜け強度は、従来品比30％増です。●新機構チューブグリップにより耐衝撃性が飛躍的に向上しています。●チューブグリップが継手内でスムーズに回転し、チューブの回転によるチューブ切れを防止します。●O-リングや、V-シール等のシール材は全て耐水性 NBR を使用しています。●シールテープ不要です。●R(PT) ネジ部はシール加工しています。●チューブの取り出し方向に合わせてボディの位置決めができます。●エルボ・テー等の R(PT) ネジ部と樹脂の結合部が回転し、継手取付後のチューブの取り出し方向に合わせて自由に位置決めができます。●自動車スポット溶接機器用空気圧、水圧用配管用●耐衝撃性が求められる配管用●難燃性配管用●適合チューブ外径D(mm)：10●接続口径：PT1/2●六角対辺(mm)：22●使用流体：空気、水●流体温度：0～60℃(空気)、0～60℃(水※凍結不可)●最高使用圧力：0.97MPa(空気)、0.29MPa(水)●使用真空圧力：1.4kPa以上(使用流体が空気の場合)●適用チューブ(使用流体が空気の場合)：ナイロンチューブ(AS1、AS4)、 スポット溶接機器用チューブ( SP4、SPF) 、ポリウレタンチューブ( UH、UF、UFL、UE、UC)●適用チューブ(使用流体が水の場合)：ナイロンチューブ(AS1)、 スポット溶接機器用チューブ (SP4、SPF )●本体(樹脂部)：難燃性ポリブチレンテレフタレート(PBT)(UL94V-0相当)●チューブの最高使用圧力が上記圧力より低い場合は、チューブの最高使用圧力以下でご使用下さい。●適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内

商品コード：

2500204943397

型番…SFRL-3225●材質…SUS304(SCS13)●最高圧力…1.35MPa●1段落ち●JISB2308●ねじサイズ(Rc)…1-1/4”×1”●呼び径(A呼称)…32×25●梱包サイズ:135×49×100●梱包重量287g

商品コード：

4548745943337

●コンパクト設計です。●ニッケルメッキをしております。●本体に型式をレーザーでマーキングしています。●各種エア配管●接続口径D1：R1/2●接続口径D2：Rc3/8●タイプ：エルボ●使用流体：空気、水●ネジ部：Rc3/8×R1/2●ニ面幅(mm)：22●流体温度(℃)：-5～60℃(圧縮空気)・5～40℃(工業用水)●使用圧力：1.5MPa・真空圧力-100kPa・工業用水0.3MPa●真鍮メッキ付

商品コード：

2500202561456

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●耐スパッタ以外の環境(金型冷却水の配管など)で使用する場合には、カバー無しダイプをお薦めします。●適合チューブ外径D(mm)：10●接続口径：R1/2●六角対辺(mm)：22●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202029932
