【特長】●電線同士を突き合せて接続する際に使う接続用部材です。。【仕様】●材質:無酸素銅(電気すずメッキ)●JISC2806(銅線用裸圧着スリーブ)適合品●本体サイズ:(単位はmm)L…6.8φD…3.5φd…6.8●電線抱合範囲:単線…2.89~3.65、撚線mm2…6.64~10.52、AWGorMCM…8

商品コード：

2501300005835

●差込型電線コネクター(クイックロック)2本用の10個入り●電線の被覆をむき、差し込むだけで接続が可能です。●適合電線:単線φ1.6ｍｍφ2.0ｍｍ●ストリップゲージ:13ｍｍ●定格電圧:AC300V●定格電流:20A●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94V2)

商品コード：

2501300048924

●差込型電線コネクター(クイックロック)3本用の10個入り●電線の被覆をむき、差し込むだけで接続が可能です。●適合電線:単線φ1.6ｍｍφ2.0ｍｍ●ストリップゲージ:13ｍｍ●定格電圧:AC300V●定格電流:20A●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94V2)

商品コード：

2501300048931

●差込型電線コネクター(クイックロック)4本用の6個入り●電線の被覆をむき、差し込むだけで接続が可能です。●適合電線:単線φ1.6ｍｍφ2.0ｍｍ●ストリップゲージ:13ｍｍ●定格電圧:AC300V●定格電流:20A●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94V2)

商品コード：

2501300048948

●差込型電線コネクター(クイックロック)5本用の6個入り●電線の被覆をむき、差し込むだけで接続が可能です。●適合電線:単線φ1.6ｍｍφ2.0ｍｍ●ストリップゲージ:13ｍｍ●定格電圧:AC300V●定格電流:20A●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94V2)

商品コード：

2501300048955

●電線接続用●専用圧着工具で電線をかしめてください●公称断面積:2.0mm2●サイズ:全長…15.0mm、外径…φ4.0mm、内径…φ2.3mm●材質:銅(すずメッキ)●定格電圧:600V●使用温度:電線の定格温度に基づく●使用電流:電線の許容電流に基づく●電線抱合範囲:より線…1.04~2.63mm2、単線…1.14~1.82mm●15個入≪使用方法≫・電線が、筒部中央の突起に突き当たる様に被膜を剥き、両端から差し込みます・専用の圧着工具でかしめてください【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049433

【特長】●ピン端子内蔵PC形●RoHS10【仕様】●材料:端子…黄銅(電気すずめっき)、スリーブ…無酸素銅管(電気すずめっき)、絶縁体…ナイロン●定格電圧:300V●定格電流:0.5mm2/10A、0.75mm2/12A、1.25mm2/15A、2mm2/20A●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●適応電線:圧着端子の各仕様はJIS規格電線(IV・KIV・VSF)にて確認致しております●電線抱合範囲:撚線…0.75~1.25mm2、AWG…18-16

商品コード：

2501300009048

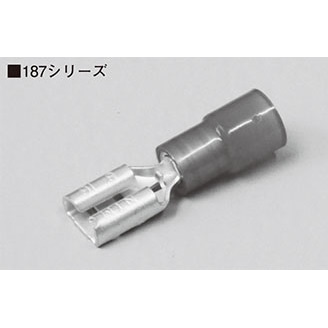

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A●本体サイズ:(単位はmm)B…5.0L…19.5φd…1.8φD…4.1H…10●相手タブ厚(mm):0.5●電線抱合範囲:撚線mm2…0.75~1.25、AWG…18-16●標準色:赤透明

商品コード：

2501300005330

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A●本体サイズ:(単位はmm)B…5.0L…19.5φd…2.4φD…4.5H…10●相手タブ厚(mm):0.5●電線抱合範囲:撚線mm2…2.0、AWG…14●標準色:青透明

商品コード：

2501300005347

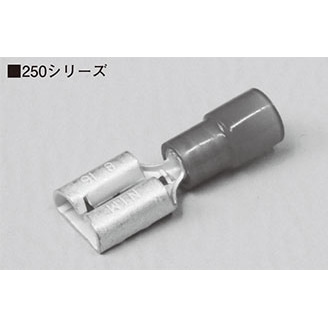

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…21.0φd…1.7φD…4.1H…10●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…0.75~1.25、AWG…18-16●標準色:赤透明

商品コード：

2501300005354

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…21.0φd…2.3φD…4.5H…10●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…2.0、AWG…14●標準色:青透明

商品コード：

2501300005361

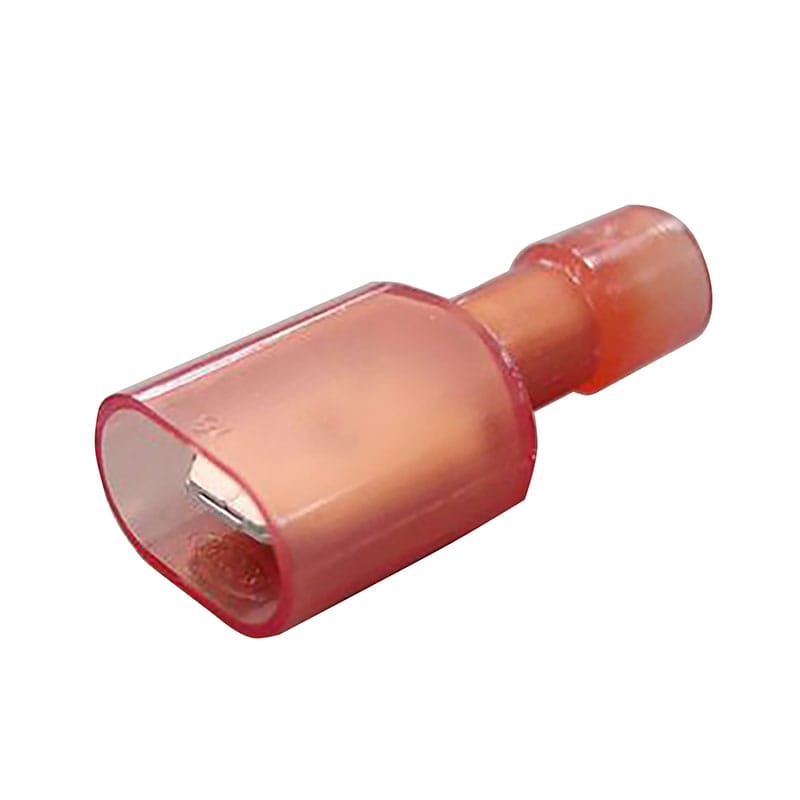

【特長】●株式会社ニチフ製差込形接続端子●接続端子:MA形●250シリーズ【仕様】●材料接続子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.75mm2/10A、1.25mm2/15A、2mm2/20A、5.5mm2/20A●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●電線抱合範囲撚線:0.75~1.25mm2AWG:18-16●RoHS10※ICTDN630809-FA、ICTDN630820-FAとは嵌合できません。

商品コード：

2501300005378

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…25.0φd…3.5φD…6.8H…14●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…5.5、AWG…10●標準色:黄透明

商品コード：

2501300005385

【特長】●株式会社ニチフ製裸圧着スリーブ(Ｐ形)【仕様】●材質:無酸素銅管(電気すずメッキ)●定格電圧:300Ｖ●規格:Ｐ5.5●入り数:100個●各部の寸法(ｍｍ)Ｌ:5.5ΦD:5.4Φd:3.4●電線抱合範囲撚線(ｍｍ2):2.63~6.64AWGorMCM:12-10※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005873

【特長】●電線同士を突き合せて接続する際に使う接続用部材です。●JIS規格品.UL・CSA登録品●RoHS10【仕様】●材質:無酸素銅管(電気すずめっき)●電線抱合範囲:撚線…6.64~10.52mm2、AWGorMCM…8●適用工具:NH1、NH9、NOP60、NOM60

商品コード：

2501300005880

●棒形端子と絶縁キャップのセット、10セット入り●公称断面積:2.0mm2●定格電圧:600V●定格電流:20A●使用温度:60℃まで●材質端子:銅(すずメッキ)絶縁キャップ:PVC●電線抱合範囲より線:1.04~2.63mm2単線:1.14~1.82mm

商品コード：

2501300048917

●電線接続用●専用圧着工具で電線をかしめてください●公称断面積:2.0mm2●サイズ:全長…8.0mm、外径…φ4.0mm、内径…φ2.3mm●材質:銅(すずメッキ)●定格電圧:600V●使用温度:電線の定格温度に基づく●使用電流:電線の許容電流に基づく●電線抱合範囲:より線…1.04~2.63mm2、単線…1.14~1.82mm●15個入≪使用方法≫・電線が1ミリ程度、筒部からでるように被膜を剥き、両端から差し込み、重ね合わせます・専用の圧着工具でかしめてください【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049402

●電線接続用●専用圧着工具で電線をかしめてください●適合タブサイズ:幅…6.35mm、厚さ…0.8mm●材質:端子…銅(すずメッキ)●定格電圧:300V●使用温度:電線の定格温度に基づく●使用電流:4A●電線抱合範囲:より線…0.5~2.0mm2●15個入≪使用方法≫・電線が、1ミリ程度筒部からでる様に被膜を剥き、差し込みます・専用の連鎖型圧着工具でかしめてください。この工具は、電線被膜部と裸部を圧着する歯が二重になっていますので、同時にかしめる事ができます【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049563

●電線接続用●専用圧着工具で電線をかしめてください●公称断面積:2.0mm●接続部サイズ:径…φ1.9mm、長さ…12.0mm●材質:端子…銅(すずメッキ)、絶縁体…塩化ビニール●定格電圧:300V●使用温度:-20~75℃(但し、電線の定格温度範囲内)●使用電流:13A●電線抱合範囲:より線…1.04~2.63mm2●15個入≪使用方法≫・電線が、奥まで突き当たる様に被膜を剥き、差し込みます・専用の絶縁被膜用圧着工具でかしめてください。この工具は、絶縁部と端子部を圧着する歯が二重になっていますので、同時にかしめる事ができます【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049594

●電線接続用●2本以上の電線を接続します●安全・確実に接続します●公称断面積:1.25mm2●材質:端子…銅(すずメッキ)、絶縁体…ナイロン●電線抱合範囲:より線0.5~1.75mm2●使用温度:-20~105℃(但し、電線の定格温度範囲内)●定格電圧:300V●定格電流:7A●15個入≪使用方法≫・電線が奥まで突き当たるように被膜をむき先端をよじってまとめ奥まで差し込みます・専用の圧着工具でかしめてください※機器内用です【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049600

●電線接続用●2本以上の電線を接続します●安全・確実に接続します●公称断面積:2.0mm2●材質:端子…銅(すずメッキ)、絶縁体…ナイロン●電線抱合範囲:より線1.0~3.0mm2●使用温度:-20~105℃(但し、電線の定格温度範囲内)●定格電圧:300V●定格電流:12A●10個入≪使用方法≫・電線が奥まで突き当たるように被膜をむき先端をよじってまとめ奥まで差し込みます・専用の圧着工具でかしめてください※機器内用です【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049617

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:2.0mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:14.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048153

●電線接続用●2本以上の電線を接続します●公称断面積:1.25mm2●材質:端子…銅(すずメッキ)、絶縁体…ナイロン●電線抱合範囲:より線0.5~1.75mm2●使用温度:-20~105℃(但し、電線の定格温度範囲内)●定格電圧:300V●定格電流:7A●100個入≪使用方法≫・電線が奥まで突き当たるように被膜をむき先端をよじってまとめ奥まで差し込みます・専用の圧着工具でかしめてください※機器内用です【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください※電線の許容電流にもご注意ください。

商品コード：

2501300049013

●電線接続用●2本以上の電線を接続します●公称断面積:2.0mm2●材質:端子…銅(すずメッキ)、絶縁体…ナイロン●電線抱合範囲:より線1.0~3.0mm2●使用温度:-20~105℃(但し、電線の定格温度範囲内)●定格電圧:300V●定格電流:12A●100個入≪使用方法≫・電線が奥まで突き当たるように被膜をむき先端をよじってまとめ奥まで差し込みます・専用の圧着工具でかしめてください※機器内用です【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください※電線の許容電流にもご注意ください。

商品コード：

2501300049020

●電線接続用●2本以上の電線を接続します●公称断面積:5.5mm2●材質:端子…銅(すずメッキ)、絶縁体…ナイロン●電線抱合範囲:より線2.5~6.0mm2●使用温度:-20~105℃(但し、電線の定格温度範囲内)●定格電圧:300V●定格電流:17A●100個入≪使用方法≫・電線が奥まで突き当たるように被膜をむき先端をよじってまとめ奥まで差し込みます・専用の圧着工具でかしめてください※機器内用です【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください※電線の許容電流にもご注意ください。

商品コード：

2501300049037

●電線接続用●専用圧着工具で電線をかしめてください●公称断面積:2.0mm2●サイズ:全長…15.0mm、内径…φ2.3mm●材質:端子…銅(すずメッキ)、絶縁体…塩化ビニール●定格電圧:300V●使用温度:-20~75℃(但し、電線の定格温度範囲内)●使用電流:電線の許容電流に基づく●電線抱合範囲:より線…1.04~2.63mm2●5個入≪使用方法≫・電線が、筒部中央の突起に突き当たる様に被膜を剥き、両端から差し込みます・専用の絶縁被膜用圧着工具でかしめてください。この工具は、絶縁部と端子部を圧着する歯が二重になっていますので、同時にかしめる事ができます【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049464

●電線接続用●2本以上の電線を接続します●安全・確実に接続します●公称断面積:5.5mm2●材質:端子…銅(すずメッキ)、絶縁体…ナイロン●電線抱合範囲:より線2.5~6.0mm2●使用温度:-20~105℃(但し、電線の定格温度範囲内)●定格電圧:300V●定格電流:17A●7個入≪使用方法≫・電線が奥まで突き当たるように被膜をむき先端をよじってまとめ奥まで差し込みます・専用の圧着工具でかしめてください※機器内用です【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049624

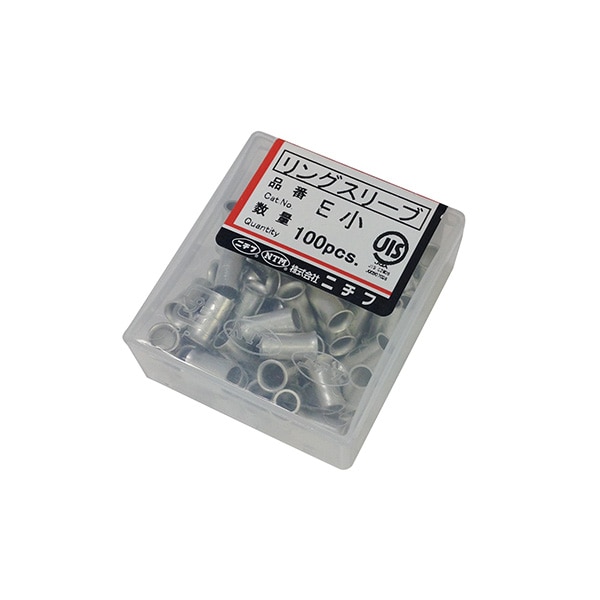

●屋内配線のボックス内での電線接続に使います。

商品コード：

2501300005224

●屋内配線のボックス内での電線接続に使います。

商品コード：

2501300005231

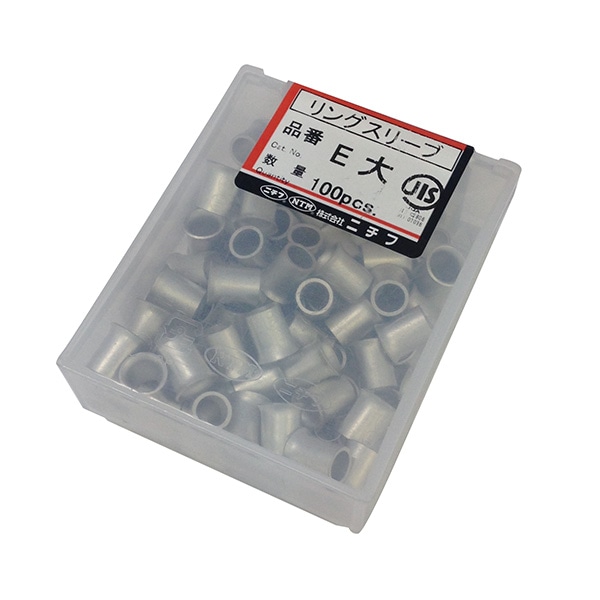

●屋内配線のボックス内での電線接続に使います。

商品コード：

2501300005248

【特長】●株式会社ニチフ製裸圧着スリーブ(Ｐ形)【仕様】●材質:無酸素銅管(電気すずメッキ)●定格電圧:300Ｖ●規格:Ｐ1.25●入り数:100個●各部の寸法(ｍｍ)Ｌ:8.0ΦD:3.3Φd:1.7●電線抱合範囲撚線(ｍｍ2):0.25~1.65AWGorMCM:22-16※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005859

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:1.25mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:13.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048085

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:1.25mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:13.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048092

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:1.25mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:13.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048108

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:3.5mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:17.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048160

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:3.5mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:17.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048177

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:3.5mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:17.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048184

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:5.5mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:17.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048207

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:5.5mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:17.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048214

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:5.5mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない鉛フリー●長さ:17.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048221

●電線接続用●専用圧着工具で電線をかしめてください●絶縁キャップ付き●適合タブサイズ:幅…6.35mm、厚さ…0.8mm●材質:端子…銅(すずメッキ)、絶縁体…軟質塩化ビニール●定格電圧:300V●使用温度:60℃まで(但し、電線の定格温度範囲内)●使用電流:4A●電線抱合範囲:より線…0.5~2.0mm2●3個入≪使用方法≫・電線が、1ミリ程度筒部からでる様に被膜を剥き、差し込みます・専用の連鎖型圧着工具でかしめてください。この工具は、電線被膜部と裸部を圧着する歯が二重になっていますので、同時にかしめる事ができます【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049570

●電線接続用●専用圧着工具で電線をかしめてください●絶縁キャップ付き●タブサイズ:幅…6.35mm、厚さ…0.8mm●材質:端子…銅(すずメッキ)、絶縁体…軟質塩化ビニール●定格電圧:300V●使用温度:60℃まで(但し、電線の定格温度範囲内)●使用電流:4A●電線抱合範囲:より線…0.5~2.0mm2●3個入≪使用方法≫・電線が、1ミリ程度筒部からでる様に被膜を剥き、差し込みます・専用の連鎖型圧着工具でかしめてください。この工具は、電線被膜部と裸部を圧着する歯が二重になっていますので、同時にかしめる事ができます【ご注意】※はんだあげした、より線は使用しないでください※圧着する端子の電線抱合範囲を厳守してください

商品コード：

2501300049587

【特長】●株式会社ニチフ製クイックロック差込形電線コネクタ●クイックロックは、屋内配線用差込形電線コネクタで電線を差込むことで接続されます。●目視で電線挿入状態が確認できます。●信頼性の高い2点接触スプリング構造です。●電線をスムーズに挿入するために波形導線板を採用。●成形品のガイドで電線がまっすぐ挿入できます。●JISC2813(屋内配線用差込形電線コネクタ)適合品。【仕様】●材料スプリング:ステンレス銅導電板:無酸素銅(すずめっき)ハウジング:ポリカーボネイト(UL94V2)●極数:2●寸法:タテ20.5×ヨコ11.6×タカサ9.1mm●定格:20A/300V●絶縁体最高使用温度:120℃●作業温度範囲:0℃~40℃●適用電線銅/単線、φ1.6mm、φ20mm●規格:UL●RoHS10●入数:6

商品コード：

2501300050293

【特長】●株式会社ニチフ製クイックロック差込形電線コネクタ●クイックロックは、屋内配線用差込形電線コネクタで電線を差込むことで接続されます。●目視で電線挿入状態が確認できます。●信頼性の高い2点接触スプリング構造です。●電線をスムーズに挿入するために波形導線板を採用。●成形品のガイドで電線がまっすぐ挿入できます。●JISC2813(屋内配線用差込形電線コネクタ)適合品。【仕様】●材料スプリング:ステンレス銅導電板:無酸素銅(すずめっき)ハウジング:ポリカーボネイト(UL94V2)●極数:3●寸法:タテ20.5×ヨコ16.2×タカサ9.1mm●定格:20A/300V●絶縁体最高使用温度:120℃●作業温度範囲:0℃~40℃●適用電線銅/単線、φ1.6mm、φ20mm●規格:UL●RoHS10●入数:5

商品コード：

2501300050309

【特長】●株式会社ニチフ製クイックロック差込形電線コネクタ●クイックロックは、屋内配線用差込形電線コネクタで電線を差込むことで接続されます。●目視で電線挿入状態が確認できます。●信頼性の高い2点接触スプリング構造です。●電線をスムーズに挿入するために波形導線板を採用。●成形品のガイドで電線がまっすぐ挿入できます。●JISC2813(屋内配線用差込形電線コネクタ)適合品。【仕様】●材料スプリング:ステンレス銅導電板:無酸素銅(すずめっき)ハウジング:ポリカーボネイト(UL94V2)●極数:4●寸法:タテ20.5×ヨコ20.8×タカサ9.1mm●定格:20A/300V●絶縁体最高使用温度:120℃●作業温度範囲:0℃~40℃●適用電線銅/単線、φ1.6mm、φ20mm●規格:UL●RoHS10●入数:4

商品コード：

2501300050316

【特長】●株式会社ニチフ製クイックロック差込形電線コネクタ●クイックロックは、屋内配線用差込形電線コネクタで電線を差込むことで接続されます。●目視で電線挿入状態が確認できます。●信頼性の高い2点接触スプリング構造です。●電線をスムーズに挿入するために波形導線板を採用。●成形品のガイドで電線がまっすぐ挿入できます。●JISC2813(屋内配線用差込形電線コネクタ)適合品。【仕様】●材料スプリング:ステンレス銅導電板:無酸素銅(すずめっき)ハウジング:ポリカーボネイト(UL94V2)●極数:5●寸法:タテ20.5×ヨコ25.4×タカサ9.1mm●定格:20A/300V●絶縁体最高使用温度:120℃●作業温度範囲:0℃~40℃●適用電線銅/単線、φ1.6mm、φ20mm●規格:UL●RoHS10●入数:4

商品コード：

2501300050323

【特長】●株式会社ニチフ製クイックロック差込形電線コネクタ●クイックロックは、屋内配線用差込形電線コネクタで電線を差込むことで接続されます。●目視で電線挿入状態が確認できます。●信頼性の高い2点接触スプリング構造です。●電線をスムーズに挿入するために波形導線板を採用。●成形品のガイドで電線がまっすぐ挿入できます。●JISC2813(屋内配線用差込形電線コネクタ)適合品。【仕様】●材料スプリング:ステンレス銅導電板:無酸素銅(すずめっき)ハウジング:ポリカーボネイト(UL94V2)●極数:6●寸法:タテ20.5×ヨコ30.0×タカサ9.1mm●定格:20A/300V●絶縁体最高使用温度:120℃●作業温度範囲:0℃~40℃●適用電線銅/単線、φ1.6mm、φ20mm●規格:UL●RoHS10●入数:3

商品コード：

2501300050330

【特長】●株式会社ニチフ製クイックロック差込形電線コネクタ●クイックロックは、屋内配線用差込形電線コネクタで電線を差込むことで接続されます。●目視で電線挿入状態が確認できます。●信頼性の高い2点接触スプリング構造です。●電線をスムーズに挿入するために波形導線板を採用。●成形品のガイドで電線がまっすぐ挿入できます。●JISC2813(屋内配線用差込形電線コネクタ)適合品。【仕様】●材料スプリング:ステンレス銅導電板:無酸素銅(すずめっき)ハウジング:ポリカーボネイト(UL94V2)●極数:8●寸法:タテ20.5×ヨコ39.2×タカサ9.1mm●定格:20A/300V●絶縁体最高使用温度:120℃●作業温度範囲:0℃~40℃●適用電線銅/単線、φ1.6mm、φ20mm●規格:UL●RoHS10●入数:3

商品コード：

2501300050347

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:1.0~3.0mm2、16-14AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:12A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~3むき長さ(mm)9~11組み合わせ本数4~8むき長さ(mm)10~12

商品コード：

2501300003749

●定格電圧:600Ｖ●使用温度:60℃まで●適合端子:1.25mm2用●材質:エラストマー(ＴＰＥ)●特徴:燃やしても有毒ガスが発生しない●鉛フリー●長さ:13.0ｍｍ※ＥＰゴム絶縁電線に使用する場合、変色するおそれがあります。

商品コード：

2501300048115
