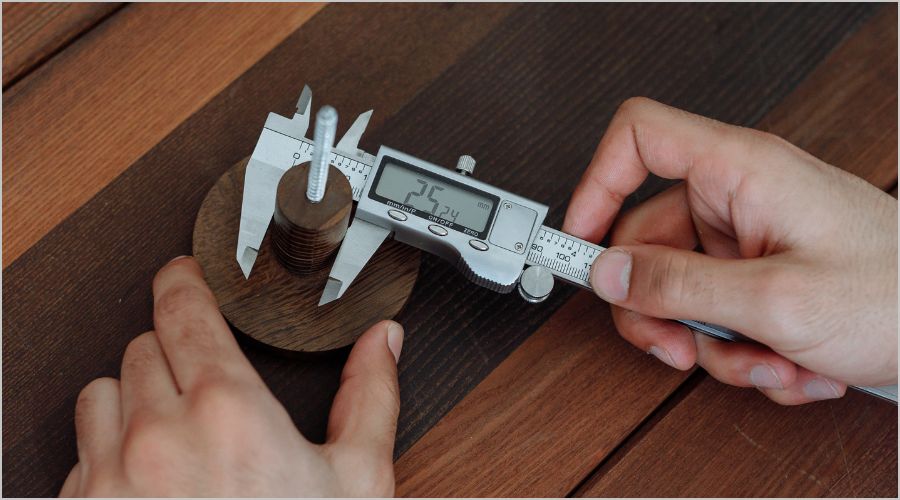

知っておきたい！ノギス読み方の基礎から応用例まで完全ガイド

ノギスを正しく使いこなすことで、仕事や趣味の精度が大きく向上します。この記事では、ノギスの基本的な使い方から、実際に役立つ応用例までを詳しく解説します。ノギスは製造業、DIY、趣味の工作など、精密な測定が必要な場面で欠かせないツールです。初心者の方でも理解しやすいように、ステップバイステップで基礎から学べる内容となっています。さらに、ノギスを使った具体的な活用シーンを紹介し、日常の作業でも役立つ使い方を提案します。

この記事は、包装用品・店舗用品の通販 「シモジマオンラインショップ 」が監修しています。

ノギスの読み方とは？基礎を身につけるためのステップ

ノギスの読み方に悩んでいる方は多いのではないでしょうか。正確な測定を行うためには、ノギスの基礎をしっかりと理解することが重要です。この見出しは、ノギスの読み方の基本を身につけるためのステップを紹介します。これにより、測定の精度を向上させることができるでしょう。

ノギスの基本構造と部品名称

ノギスは主に本体、スライダー、目盛り、そしてジョウと呼ばれる部分で構成されています。本体は全体の骨組みを形成し、は測定する際に移動させる部分です。目盛りは測定値を読み取るためのもので、通常はメートル法とインチ法が併記されています。ジョウは測定対象を挟む部分で、外側と内側の測定に対応したものがあります。これらの部品名称を理解することで、ノギスの使い方がより明確になるでしょう。 また、ノギスにはデプスバーと呼ばれる深さ測定用の部品もあります。このデプスバーを利用することで、穴の深さなども測定可能です。各部品の役割を把握することで、ノギスを効果的に使用できるようになります。

ノギスの種類と選び方

ノギスは、その種類によって測定精度や使いやすさが異なります。

ノギスの種類	特徴	こんな場合におすすめ
バーニアノギス	メインスケールとバーニアスケールを組み合わせて読み取ります。 精度が高く、安価で多くの作業で使用可能です。	精密な測定を求めるが、手動で目盛りを読むことに抵抗がない方におすすめです。
デジタルノギス	測定結果をデジタルディスプレイで表示します。 視認性が高く、迅速な測定が可能です。	測定の手間を減らしたい初心者や時間効率を重視する作業で便利です。
ダイヤルノギス	目盛りを回転するダイヤルで読み取ります。 針の位置が示す数値で測定結果が分かりやすいです。	視覚的にわかりやすく、目盛りを読み取る速度を重視する場合におすすめです。
マイクロノギス	より高精度な測定が可能で、0.01mm単位の精度です。 特に小さな部品や寸法測定に最適です。	高精度な測定が必要な場面で、非常に細かい部品を扱う作業に適しています。

目的や使用シーンに合わせて、最適なノギスを選ぶことが重要です。精度や使いやすさを考慮して、自分にぴったりのノギスを選び、作業効率を最大限に高めましょう。

ノギスの目盛りの読み取り方

ノギスの目盛りの読み取りは測定の基本です。まず、メインスケールと呼ばれる本体の目盛りを確認します。これは通常、1mm単位で刻まれています。次に、スライダーに刻まれたバーニアスケールを見ます。このスケールは、さらに細かい読み取りを可能にするためのもので、通常は0.02mm単位で刻まれています。 測定値は、メインスケールとバーニアスケールの目盛りを組み合わせて確認します。例えば、メインスケールが5mmで、バーニアスケールが0.2mmを示している場合、測定値は5.2mmとなります。このように、目盛りの読み取り方をマスターすることで、より正確な測定が可能になります。 ノギスカテゴリはこちら

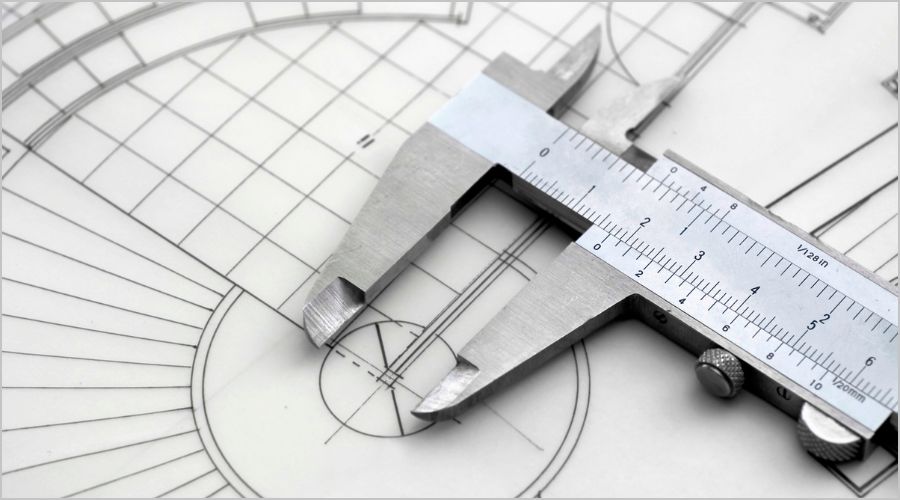

正確な測定を行うためのノギスの使い方

ノギスを使って正確な測定を行うには、適切な使い方を理解することが重要です。多くの人がノギスの持ち方や測定方法に悩んでいるかもしれません。この見出しでは、ノギスの基本的な使い方から誤差を減らすためのポイントまで、詳しく解説します。正確な測定を行うための知識を身につけ、日常の作業に活かしましょう。

ノギスの適切な持ち方と測定方法

ノギスを正しく持つことは、正確な測定を行うための第一歩です。ノギスは親指と人差し指でしっかりと握り、測定面が対象物に平行になるようにしましょう。測定する際は、スライダーを動かして対象物にしっかりと当て、軽く押さえるようにします。強く押しすぎると測定値に誤差が生じるため注意が必要です。また、測定する対象物の表面を清潔に保つことで、より正確な結果を得ることができます。 測定が完了したら、スライダーを固定してから目盛りを読み取ります。デジタルノギスを使用する場合は、ディスプレイに表示される数値を確認するだけで済みますが、アナログノギスの場合は目盛りを正確に読み取るスキルが求められます。これにより、ノギスの持ち方と測定方法を理解し、正確な測定を行うことが可能になります。

誤差をなくすためのポイント

ノギスを使用する際に誤差を最小限に抑えるためには、いくつかのポイントを押さえておく必要があります。まず、ノギス自体の清掃が重要です。測定面に汚れや異物があると、誤差が生じる原因になります。使用前に必ずノギスを拭き取る習慣をつけましょう。また、測定する対象物が温度変化を受けていないか確認することも大切です。温度によって素材が膨張・収縮するため、環境条件を整えた状態で測定を行うことが推奨されます。 さらに、測定時にはノギスが対象物に対して垂直に当たるように注意します。斜めに当たると正確な測定ができません。測定後は、結果を複数回確認することで誤差の確認ができます。これらのポイントを意識することで、ノギスを用いた測定の精度を向上させることができるでしょう。 ノギスカテゴリはこちら

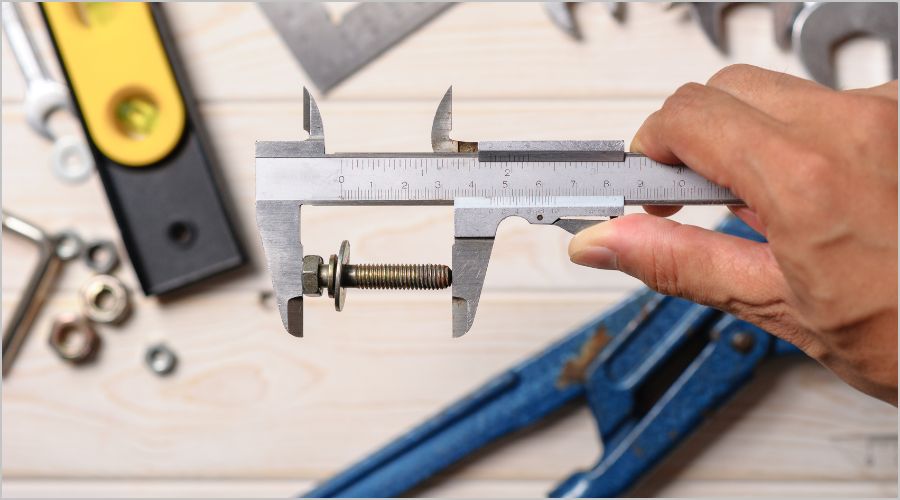

ノギスの応用例：具体的な活用シーン

ノギスは、さまざまな場面でその精密さを活かして活用されています。この見出しは、製造業やDIYプロジェクトなど、具体的な活用シーンを知りたい方に向けて、ノギスの実用的な使用例を紹介します。ノギスの応用を理解することで、日常の計測作業をより効率的に行えるようになります。

製造業におけるノギスの使用例

製造業では、ノギスは部品の寸法を正確に測定するための必須ツールです。特に、機械加工や金属加工の現場では、ミクロン単位の精度が求められることが多く、ノギスの使用が欠かせません。ノギスは、部品の外径、内径、深さなどを迅速かつ正確に測定することができるため、製品の品質管理においても重要な役割を果たします。 また、ノギスは製造ラインでの検査工程でも活用されています。製品の寸法が設計通りであるかを確認することで、不良品の発生を防ぎ、効率的な生産を実現します。ノギスの使い方を正しく理解することで、製造業における品質向上に貢献できるのです。

DIYプロジェクトでの活用法

DIYプロジェクトでも、ノギスは非常に便利なツールです。家具の組み立てやリフォーム作業では、正確な寸法測定が求められます。ノギスを使用することで、木材や金属のパーツを正確にカットし、組み合わせることが可能になります。これにより、プロジェクトの仕上がりが格段に向上します。 さらに、ノギスは趣味の工作や模型製作でも重宝します。細かいパーツの寸法を測定し、精密に組み立てることで、完成度の高い作品を作り上げることができます。DIY愛好者にとって、ノギスを使いこなすことは、プロジェクトの成功への鍵となります。 ノギスカテゴリはこちら

ノギスと他の計測器との違いと選び方

ノギスは多くの計測器の中で、特に精密な長さの測定に用いられる工具です。しかし、他にもマイクロメーターやレーザー測定器など、さまざまな計測器が存在します。この見出しは、ノギスが他の計測器とどのように異なるのか、またそれぞれの選び方について詳しく解説します。これにより、あなたの用途に最適な計測器を選ぶ手助けとなるでしょう。

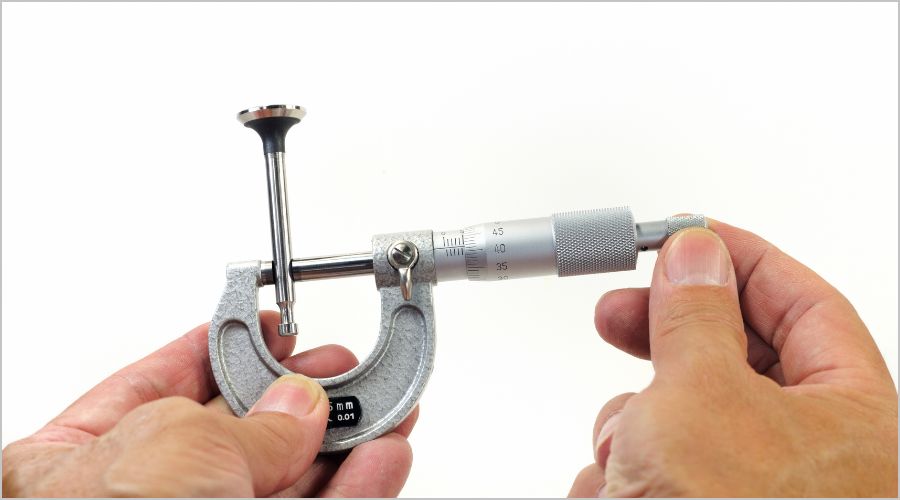

マイクロメーターとの違い

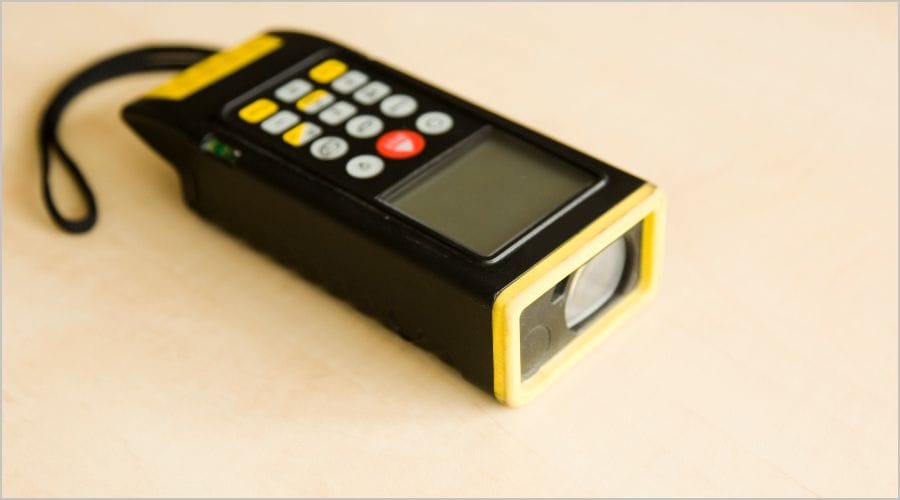

レーザー測定器との比較

ノギスカテゴリはこちら

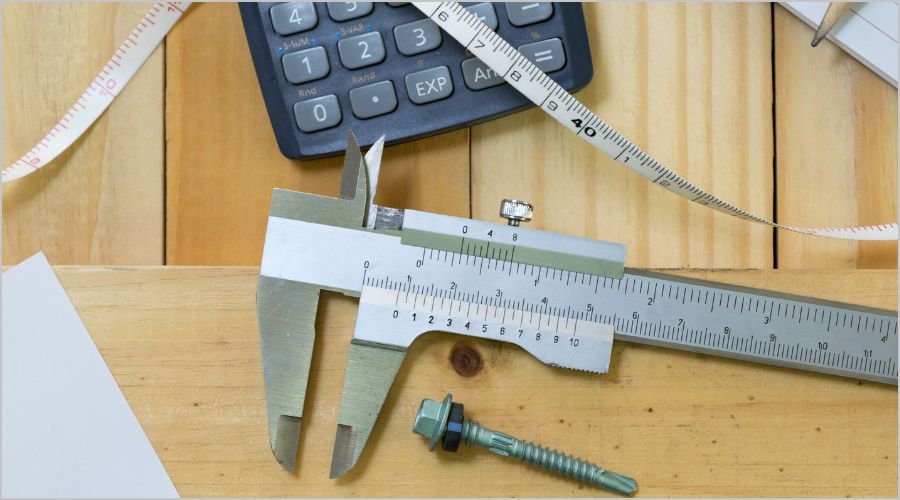

まとめ

ノギスは、精密な測定を必要とする多くの場面で欠かせないツールです。この記事で紹介したノギスの基本的な使い方や読み方をマスターすれば、製造業やDIY、趣味の工作において、その精度と効率を大きく向上させることができます。正しい測定方法を身につけることで、より高い品質の作業を実現でき、無駄な手間や時間を省くことができます。ノギスを使いこなすことで、あなたのスキルも一層アップし、さまざまなプロジェクトで役立つ力を手に入れることができるでしょう。今後の測定作業にノギスをしっかりと活用し、その可能性を最大限に引き出していきましょう。 ノギスカテゴリはこちら
