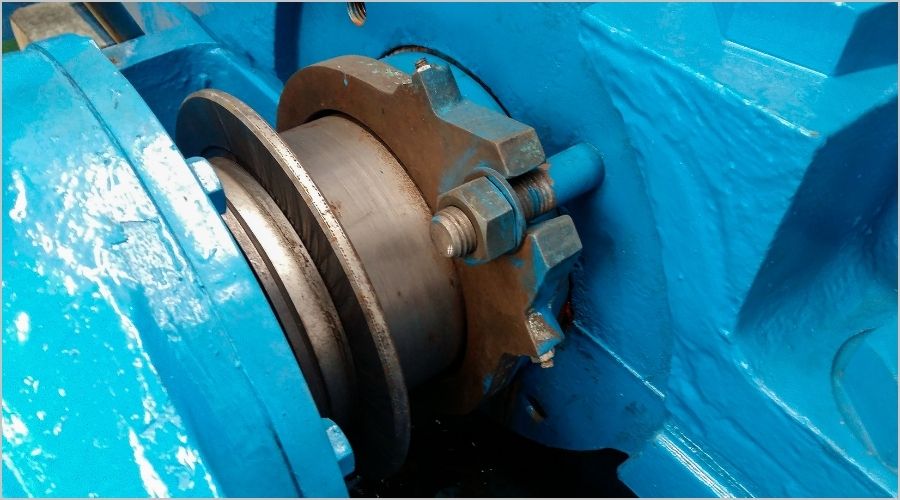

カップリング種類ガイド｜機械の性能を引き出す選び方を徹底解説
機械の性能を最大限に引き出すためには、適切なカップリングの選定が欠かせません。さまざまな種類のカップリングが存在し、それぞれの特徴や用途に応じた選び方が必要になります。この記事では、カップリングの基本的な役割や構造、そして機械に与える影響について詳しく解説します。さらに、カップリングの種類ごとの特徴や選び方のポイントをお伝えし、用途に応じたおすすめのカップリングも紹介します。これを読むことで、あなたの機械に最適なカップリングを選ぶための知識を得ることができるでしょう。悩んでいる方も、ぜひこの記事を参考にしてみてください。
この記事は、包装用品・店舗用品の通販 「シモジマオンラインショップ 」が監修しています。
カップリングとは？その役割と基本構造
カップリングは、機械の動力伝達において重要な役割を果たしています。機械をスムーズに動かすためには、どのような役割を持ち、どのような構造をしているのかを理解することが重要です。カップリングの基本的な役割とその構造について詳しく解説します。
カップリングの基本的な役割
カップリングは、主に動力を一方の軸から他方の軸へと伝達するために使用されます。これにより、機械の各部分が効率的に連動し、スムーズな動作を実現します。さらに、カップリングは軸のズレや振動を吸収し、機械全体の安定性を高める役割も果たします。これにより、機械の耐久性が向上し、故障のリスクを低減します。 また、カップリングは衝撃や過負荷から機械を保護する機能も持っています。これにより、突然の負荷変動や衝撃による機械の損傷を防ぎます。これらの役割を果たすことで、カップリングは機械の性能を最大限に引き出すために欠かせない部品となっています。カップリングの構造と主要パーツ
カップリングの構造は、主にハブ、スリーブ、ボルトなどのパーツから成り立っています。ハブは軸に取り付けられる部分で、スリーブはハブ同士をつなぐ役割を果たします。これらのパーツは、互いに適切に結合することで、動力を効率的に伝達します。 また、ボルトやナットなどの固定具は、ハブとスリーブをしっかりと結合させるために使用されます。これらの部品の材質や設計は、カップリングの種類や用途によって異なります。適切な構造を選ぶことで、機械の性能を最大限に引き出すことができます。カップリングが軸受・駆動機器に与える影響
カップリングは、軸受や駆動機器に対しても大きな影響を与えます。適切なカップリングを選択することで、軸受の摩耗を抑え、寿命を延ばすことができます。これは、軸のズレや振動を吸収することで、軸受にかかる負荷を軽減するためです。 また、カップリングは駆動機器の効率を向上させる役割も果たします。適切なカップリングを使用することで、エネルギーのロスを最小限に抑え、駆動機器の性能を最大限に引き出すことが可能です。これにより、機械全体の効率が向上し、運用コストの削減にもつながります。 カップリングカテゴリはこちらカップリングの主な種類と特徴

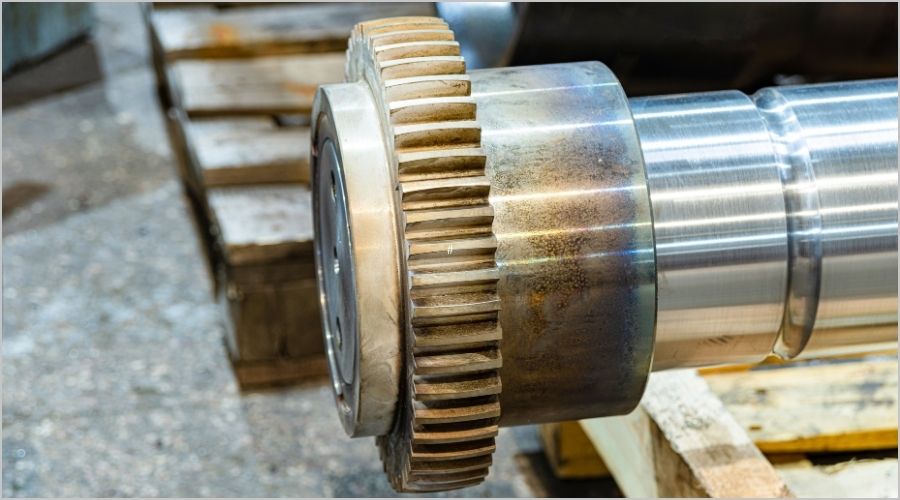

カップリングは、機械の力を効率よく伝え、性能を最大限に発揮させるために欠かせない重要な部品です。ここでは、カップリングの種類ごとの特徴をわかりやすく解説し、用途に合わせた選び方のポイントをご紹介します。あなたの機械にぴったりなカップリングを見つけるための参考にしてください。
ディスクカップリング
ディスクカップリングは、高精度でトルクを伝達する能力に優れたカップリングです。金属製のディスクを用いて、回転運動を効率的に伝えることができます。特に、振動を最小限に抑えたい場合や、高速回転が求められる機械に適しています。ディスクの柔軟性により、若干の軸ずれにも対応可能です。 このカップリングは、メンテナンスが少なくて済む点も魅力です。ディスク自体が摩耗しにくいため、長期間にわたって安定した性能を発揮します。高温環境でも使用可能なため、過酷な条件下でも信頼性を保てるのが特徴です。リジッドカップリング
リジッドカップリングは、最もシンプルな構造を持ち、二つのシャフトを完全に固定するタイプのカップリングです。高いトルク伝達能力を誇り、ズレが許されない精密な機械に最適です。構造が単純なため、取り付けが容易でコストも抑えられます。 しかし、リジッドカップリングは軸のズレを許容しないため、設置時には高い精度が求められます。ズレが生じると、機械全体に負荷がかかる可能性があるため、使用環境には注意が必要です。スリットカップリング
スリットカップリングは、金属の一部にスリット（切り込み）を入れることで柔軟性を持たせたカップリングです。これにより、少量の軸ずれやミスアライメントを吸収することが可能です。精密機器や小型の駆動装置での使用に適しています。 スリットによって生じる柔軟性は、振動を抑える効果もあります。ただし、過度なトルクには対応できないため、使用する際には適切な負荷を考慮する必要があります。ベローズカップリング
ベローズカップリングは、金属製のベローズ（蛇腹構造）を採用したカップリングです。高い柔軟性を持ち、角度ズレや軸方向のズレを高精度で許容しながら、正確なトルク伝達を実現します。ねじれ剛性が高いため、回転精度が求められる精密機械や測定装置に最適です。 弾性体を用いたカップリングほどの振動吸収性はありませんが、その剛性と耐久性により、長期間にわたり安定した性能を維持できます。潤滑が不要でメンテナンス性にも優れています。オルダムカップリング
オルダムカップリングは、三つのパーツからなる構造で、軸のズレを許容しながらもトルクを伝達する能力に優れています。中央のパーツがスライドすることで、角度や軸方向のズレを吸収します。 このカップリングは、低速から中速の回転に適しており、取り付けが簡単でメンテナンスも容易です。ただし、高速回転には向かないため、用途に応じた選択が必要です。ジョーカップリング
ジョーカップリングは、弾性体を用いて振動を吸収し、トルクを伝達するカップリングです。弾性体の特性により、衝撃や振動を効果的に緩和します。中程度のトルク伝達が可能で、一般的な用途に広く使われています。 このカップリングは、取り付けが容易で、ズレに対する許容範囲が広いのが特徴です。弾性体の摩耗に注意が必要ですが、定期的な交換で長期間使用できます。チェーンカップリング
チェーンカップリングは、2つのスプロケットをローラーチェーンで連結してトルクを伝達するカップリングです。金属チェーンによる強固なかみ合わせで、高トルクの伝達が可能です。粉塵や湿気のある環境でも使用でき、大型の産業用機械や重負荷設備に適しています。 平行ズレに対する許容範囲が広く、構造がシンプルなためメンテナンスも比較的容易です。ただし、定期的なチェーンの点検と潤滑が必要で、これらを怠ると摩耗や腐食が進みます。適切に管理すれば、長期間にわたり安定した性能を発揮します。 カップリングカテゴリはこちらカップリングの選び方失敗しないための3つのポイント
カップリングを選ぶときには、機械の性能をしっかり引き出すために押さえておきたい重要なポイントがあります。ここでは、カップリング選びで失敗しないための3つのポイントをわかりやすく解説します。読めば、自分の用途に最適なカップリングを選べる知識が身につきます。
許容できるズレの種類と大きさ
カップリングは、機械の軸同士を接続する際に発生するズレを吸収する役割を持っています。ズレには軸の平行ズレ、角度ズレ、軸方向のズレなどがあります。これらのズレをどれだけ許容できるかは、カップリングの種類によって異なります。例えば、ディスクカップリングは角度ズレに強い一方、スリットカップリングは柔軟性が高く、さまざまなズレに対応できます。選定時には、機械の使用状況に応じたズレの種類と大きさを考慮することが重要です。 また、許容できるズレの範囲を正確に把握することで、機械の故障を未然に防ぐことが可能です。ズレが許容範囲を超えると、カップリングや機械部品に過剰な負荷がかかり、故障の原因となることがあります。適切なズレの許容範囲を選定することで、機械の長寿命化に貢献します。必要なトルクと回転数
カップリングを選ぶ際には、機械が必要とするトルクと回転数に対応できるかを確認することが不可欠です。トルクとは、回転力のことで、機械がどれだけの力を出せるかを示します。カップリングはこのトルクを伝達する役割を担っており、必要なトルクを超えると破損のリスクが高まります。 回転数も重要な要素です。高回転数に対応できるカップリングを選ぶことで、機械の性能を最大限に引き出すことができます。例えば、ベローズカップリングは高トルク・高回転に強い特徴があります。トルクと回転数を正確に把握し、それに適したカップリングを選定することで、機械の効率的な運用が可能になります。使用環境（温度・湿度・防錆性など）
カップリングを選定する際には、使用環境も大きな影響を与えます。温度や湿度、さらには防錆性が求められる環境では、これらの条件に適したカップリングを選ぶ必要があります。例えば、過酷な温度環境では、耐熱性の高い素材を使用したカップリングが適しています。湿度が高い環境や水がかかる可能性がある場所では、防錆性が高い材料が選ばれるべきです。ステンレス製や特殊なコーティングが施されたカップリングは、こうした環境に適しています。使用環境に応じたカップリングを選定することで、機械の信頼性と耐久性を向上させることができます。 カップリングカテゴリはこちら用途別おすすめカップリング

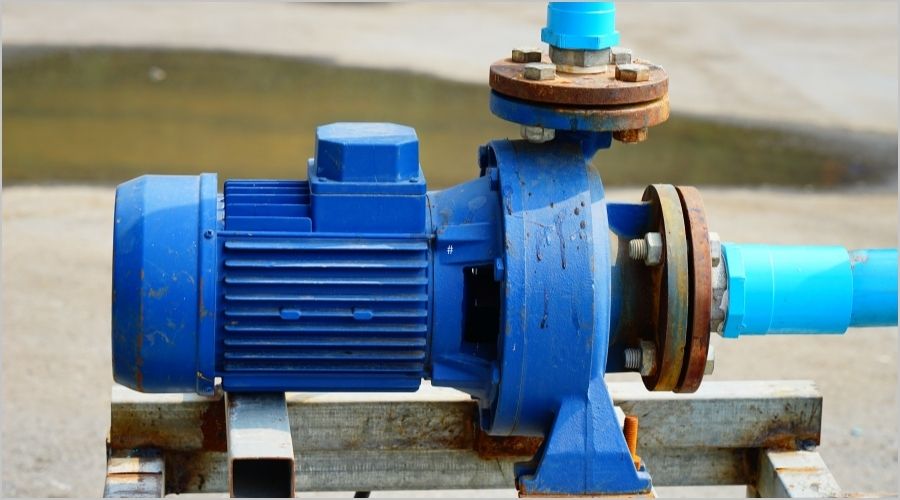

機械の性能を最大限に発揮させるためには、用途に合ったカップリングを選ぶことが欠かせません。ここでは、小型精密機器、産業用機械、高トルク・高回転向けなど、用途別におすすめのカップリングを取り上げ、それぞれの特徴や選び方のポイントを詳しく解説します。
小型精密機器向け（例：計測器、工作機械）
小型精密機器には、特に高精度な動作が求められるため、カップリング選びが重要です。スリットカップリングやベローズカップリングがよく用いられます。これらは高い柔軟性を持ち、微細なズレを吸収する能力に優れています。特にスリットカップリングは、軽量でありながら高精度を維持できるため、計測器や精密工作機械に最適です。ベローズカップリングは、トルク伝達の正確さが求められる場面でその真価を発揮します。 これらのカップリングは、機器の振動を最小限に抑え、安定した運転を実現します。また、温度変化や湿度の影響を受けにくい素材で作られているため、様々な環境条件下でも信頼性を維持します。これにより、長期間にわたって安定した性能を発揮します。産業用機械向け（例：ポンプ、コンベヤ）
産業用機械では、高精度な作業への対応と効率性が重視されます。ジョーカップリングやチェーンカップリングは、特にポンプやコンベヤのような大規模な機械での使用に適しています。ジョーカップリングは、軸のズレを許容しながらも高いトルク伝達能力を持つため、動力伝達がスムーズに行えます。チェーンカップリングは、耐久性が高く、メンテナンスが容易であるため、長時間の運転に耐えられます。 これらのカップリングは、振動や衝撃を吸収し、機械全体の寿命を延ばす役割を果たします。さらに、過酷な使用条件にも耐えることができ、結果としてメンテナンスコストの削減にも寄与します。産業用機械の効率的な運用を支える重要な要素です。高トルク・高回転向け（例：エンジン駆動）
高トルク・高回転の要求がある場合、ディスクカップリングやリジッドカップリングが適しています。ディスクカップリングは、金属ディスクを用いてトルクを伝達し、回転数が高い状況でも安定した性能を発揮します。リジッドカップリングは、非常に高いトルク伝達能力を持ち、軸のズレがほとんど許容されない環境での使用に適しています。 これらのカップリングは、エンジン駆動のような高負荷条件下でも信頼性を維持するために設計されています。特に、ディスクカップリングは、振動を抑制し、機械の寿命を延ばす効果があります。リジッドカップリングは、構造がシンプルでありながらも高い剛性を持ち、精密な動力伝達が可能です。 カップリングカテゴリはこちらカップリングのメンテナンスと交換時期
機械の性能を長く維持するためには、カップリングの定期的なメンテナンスと適切なタイミングでの交換が重要です。ここでは、カップリングの主な点検ポイントや交換の目安をわかりやすく解説し、機械をスムーズに稼働させ続けるためのヒントをご紹介します。
点検ポイント
カップリングを長く安全に使用するためには、定期的な点検が欠かせません。まずは外観を確認し、ひび割れ・変形・異常摩耗がないかをチェックします。フランジ型などボルト固定式では、ボルトやナットの緩みも重要な確認項目です。振動や衝撃で緩むことがあるため、定期的な締め付け点検が必要です。 潤滑を必要とするカップリング（歯車型やチェーン型など）では、潤滑剤の量や状態も確認しましょう。適切に潤滑されていれば摩耗や焼き付きの防止につながります。 さらに、運転中の異音や振動も見逃せません。異常な音や振動は内部の摩耗や芯ズレのサインであり、早期対応が故障防止のカギになります。最後に、取扱説明書に記載されたメーカー推奨の点検項目・周期を守ることで、カップリングの寿命を延ばし、機械全体の安定稼働を維持できます。交換目安
カップリングの交換時期は、使用環境や負荷条件によって異なりますが、一般的には定期的な点検で異常が見つかった場合が交換の目安です。特に、ひび割れや摩耗が進行している場合は、早急な交換が必要です。また、振動や異音が続く場合も、内部の損傷が進行している可能性があるため、交換を検討するべきです。 さらに、メーカーが推奨する交換サイクルを参考にすることも重要です。通常、使用時間や運転回数に基づいて交換時期が設定されていますが、過酷な環境での使用では早めの交換が求められることもあります。これらのポイントを押さえることで、カップリングの性能を維持し、機械全体の信頼性を高めることができます。 カップリングカテゴリはこちらよくある質問（FAQ）
Q：カプラとカップリングの違いは？
A：カプラとカップリングはどちらも機械部品として使用されますが、カプラは主に流体や気体の接続に使われる部品で、ホースやパイプを簡単に接続・分離するためのものです。一方、カップリングは回転軸を接続するための部品であり、動力を伝達する役割を持ちます。 この違いを理解することで、適切な部品選びが可能になります。Q：カップリンクにはどんな種類がありますか？
A：カップリングには多くの種類が存在し、それぞれ異なる用途や特徴を持っています。 例えば、ディスクカップリングは高精度なトルク伝達が可能で、リジッドカップリングは高剛性が特徴です。また、スリットカップリングやベローズカップリングは柔軟性があり、微小なズレを吸収します。用途に応じて適切な種類を選ぶことが重要です。Q：リジットカップリングの特徴は？
A：リジットカップリングは、その名の通り剛性が高く、軸同士をしっかりと固定することができます。 このため、ズレが許容されない場面での使用に適しています。しかし、柔軟性がないため、軸のズレや振動を吸収する能力はありません。したがって、使用する際には、軸のアライメントが正確であることが求められます。 カップリングカテゴリはこちらまとめ

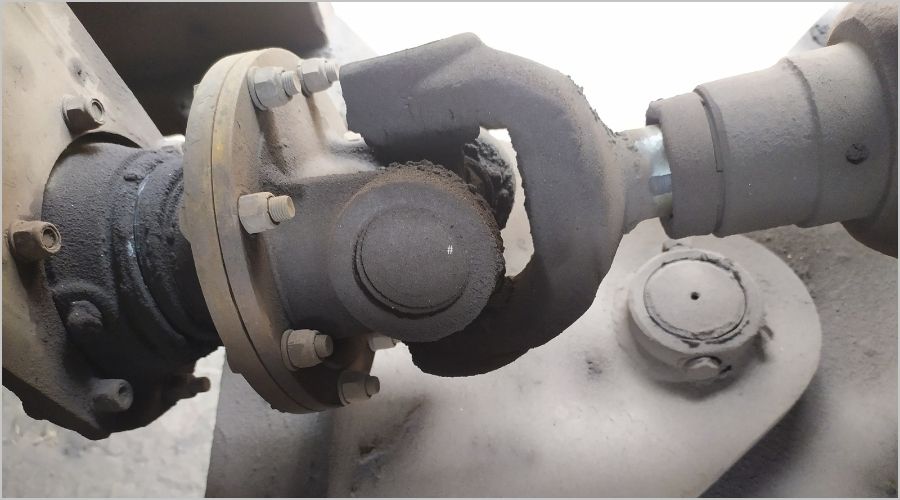

カップリングは、機械の性能を最大限に引き出すために重要な部品です。この記事では、カップリングの基本的な役割や構造、さまざまな種類とその特徴、選び方のポイント、そして用途別のおすすめカップリングについて詳しく解説しました。適切なカップリングを選ぶことで、機械の動作がスムーズになり、長寿命化が期待できます。
また、定期的なメンテナンスや交換時期の確認も重要です。これにより、機器のトラブルを未然に防ぎ、効率的な運用が可能になります。この記事を参考に、あなたの機械に最適なカップリングを選んで、性能を最大限に引き出してください。
