マシンケーブル保護管

型番…SKD-20●材質…難燃性ポリエチレン●内径(mm)…17±1.0●外径(mm)…23±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…650g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:390×420×115●梱包重量560g

商品コード：

4550061796382

型番…SKD-26S●材質…難燃性ポリエチレン●内径(mm)…24±1.0●外径(mm)…30.5±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…700g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:425×470×115●梱包重量780g

商品コード：

4550061796399

型番…SKD-33●材質…難燃性ポリエチレン●内径(mm)…32±1.0●外径(mm)…36.8±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…750g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:480×490×110●梱包重量980g

商品コード：

4550061796405

型番…SKD-40●材質…難燃性ポリエチレン●内径(mm)…38±1.0●外径(mm)…45.5±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…800g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:530×520×150●梱包重量1300g

商品コード：

4550061796412

型番…SKD-45●材質…難燃性ポリエチレン●内径(mm)…42±1.0●外径(mm)…52±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…850g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:565×575×160●梱包重量1780g

商品コード：

4550061796429

●フレキ管呼びサイズ…1/2●接続電線管サイズ…E19●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…40●取付部長さ(mm)…15.5●材質…SUS304●薄鋼用●非防水●※施工時にコーキング等で防水処理を施してください。●EA947SA-101～SA-110用●梱包サイズ:70×48×32●梱包重量100g

商品コード：

4550061938102

●フレキ管呼びサイズ…3/4●接続電線管サイズ…E25●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…40●取付部長さ(mm)…15.5●材質…SUS304●薄鋼用●非防水●※施工時にコーキング等で防水処理を施してください。●EA947SB-101～SB-110用●梱包サイズ:61×54×39●梱包重量146g

商品コード：

4550061938126

●フレキ管呼びサイズ…1●接続電線管サイズ…E31●最小内径(mm)…25.5●最大外径(mm)…51●全長(mm)…46●取付部長(mm)…18.5●材質…SUS304●薄鋼用●非防水●※施工時にコーキング等で防水処理を施してください。●EA947SC-101～SC-110用●梱包サイズ:78×80×46●梱包重量210g

商品コード：

4550061938133

●フレキ管呼びサイズ…1/2●接続電線管サイズ…G16●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…40●取付部長さ(mm)…15.5●材質…SUS304●厚鋼用●非防水●EA947SA-101～SA-110用●電線管規格品用（※ガス管規格品にはご使用できません。）●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:57×53×35●梱包重量96g

商品コード：

4550061938140

●フレキ管呼びサイズ…3/4●接続電線管サイズ…G22●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…40●取付部長さ(mm)…15.5●材質…SUS304●厚鋼用●非防水●EA947SB-101～SB-110用●電線管規格品用（※ガス管規格品にはご使用できません。）●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:66×47×38●梱包重量136g

商品コード：

4550061938157

●フレキ管呼びサイズ…1●接続電線管サイズ…G28●最小内径(mm)…25.5●最大外径(mm)…51●全長(mm)…46●取付部長さ(mm)…18.5●材質…SUS304●厚鋼用●非防水●EA947SC-101～SC-110用●電線管規格品用（※ガス管規格品にはご使用できません。）●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:89×53×46●梱包重量188g

商品コード：

4550061938300

●フレキ管呼びサイズ…1●ねじサイズ…CTG28●最小内径(mm)…25.5●最大外径(mm)…50.5●全長(mm)…41●取付ねじ長(mm)…15.5●材質…66ナイロン●厚鋼用●耐食性、耐油性、耐薬品性及び電気絶縁性に優れています。●EA947SA-1～SC-30用●EA947SA-101～SC-110にご使用の場合は、ターミナルコーン（EA947SZ-104～-108）を別途ご購入して入れ替えて下さい。●梱包サイズ:56×79×56●梱包重量58g

商品コード：

4550061938478

●フレキ管呼びサイズ…1/2●ねじサイズ…CTG16●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…34●取付ねじ長(mm)…12●材質…66ナイロン●厚鋼用●耐食性、耐油性、耐薬品性及び電気絶縁性に優れています。●EA947SA-1～SC-30用●EA947SA-101～SC-110にご使用の場合は、ターミナルコーン（EA947SZ-104～-108）を別途ご購入して入れ替えて下さい。●梱包サイズ:56×54×39●梱包重量30g

商品コード：

4550061938492

●フレキ管呼びサイズ…3/4●ねじサイズ…CTG22●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…38●取付ねじ長(mm)…12.5●材質…66ナイロン●厚鋼用●耐食性、耐油性、耐薬品性及び電気絶縁性に優れています。●EA947SA-1～SC-30用●EA947SA-101～SC-110にご使用の場合は、ターミナルコーン（EA947SZ-104～-108）を別途ご購入して入れ替えて下さい。●梱包サイズ:58×53×42●梱包重量38g

商品コード：

4550061938508

●フレキ管呼びサイズ…1/2●接続フレキサイズ…16●最小内径(mm)…14.5●最大外径(mm)…23●つば部長さ(mm)…9.5●材質…鉄（亜鉛電気メッキ処理）●EA947SAシリーズ用●フレキの端末処理用として使用できます。●梱包サイズ:71×29×21●梱包重量6g

商品コード：

4550061938652

●フレキ管呼びサイズ…3/4●接続フレキサイズ…22●最小内径(mm)…19.5●最大外径(mm)…28●つば部長さ(mm)…10.5●材質…鉄（亜鉛電気メッキ処理）●EA947SBシリーズ用●フレキの端末処理用として使用できます。●梱包サイズ:71×37×20●梱包重量8g

商品コード：

4550061938669

●フレキ管呼びサイズ…1●接続フレキサイズ…28●最小内径(mm)…25.5●最大外径(mm)…35●つば部長さ(mm)…11●材質…鉄（亜鉛電気メッキ処理）●EA947SCシリーズ用●フレキの端末処理用として使用できます。●梱包サイズ:49×36×21●梱包重量12g

商品コード：

4550061938812

●呼び…1/2●内径(mm)…15.8●外径(mm)…21.1●長さ(m)…3●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様

商品コード：

4550061940600

●呼び…1/2●内径(mm)…15.8●外径(mm)…21.1●長さ(m)…5●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:315×320×75●梱包重量1260g

商品コード：

4550061940617

●呼び…1/2●内径(mm)…15.8●外径(mm)…21.1●長さ(m)…10●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:350×360×90●梱包重量2500g

商品コード：

4550061940624

●呼び…3/4●内径(mm)…20.8●外径(mm)…26.5●長さ(m)…1●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:25×1035×25●梱包重量300g

商品コード：

4550061940631

●呼び…3/4●内径(mm)…20.8●外径(mm)…26.5●長さ(m)…3●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:350×360×60●梱包重量880g

商品コード：

4550061940716

●呼び…3/4●内径(mm)…20.8●外径(mm)…26.5●長さ(m)…5●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:370×370×80●梱包重量1460g

商品コード：

4550061940723

●呼び…3/4●内径(mm)…20.8●外径(mm)…26.5●長さ(m)…10●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:380×350×100●梱包重量2920g

商品コード：

4550061940730

●呼び…1●内径(mm)…26.4●外径(mm)…33.2●長さ(m)…1●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:290×320×20●梱包重量440g

商品コード：

4550061940747

●呼び…1●内径(mm)…26.4●外径(mm)…33.2●長さ(m)…3●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:420×413×60●梱包重量1360g

商品コード：

4550061940754

●呼び…1●内径(mm)…26.4●外径(mm)…33.2●長さ(m)…5●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:440×465×100●梱包重量2020g

商品コード：

4550061940761

●呼び…1●内径(mm)…26.4●外径(mm)…33.2●長さ(m)…10●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:400×410×156●梱包重量4060g

商品コード：

4550061940778

●フレキ管呼びサイズ…1/2●接続電線管サイズ…G16●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…59●取付部長さ(mm)…31●材質…SUS304●厚鋼用●防水仕様●電線管規格品用（※ガス管規格品にはご使用できません。）●EA947SA-101～SA-110用●梱包サイズ:85×53×36●梱包重量150g

商品コード：

4550061940907

●フレキ管呼びサイズ…3/4●接続電線管サイズ…G22●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…62●取付部長さ(mm)…34●材質…SUS304●厚鋼用●防水仕様●電線管規格品用（※ガス管規格品にはご使用できません。）●EA947SB-101～SB-110用●梱包サイズ:101×50×46●梱包重量210g

商品コード：

4550061940914

●フレキ管呼びサイズ…1●接続電線管サイズ…G28●最小内径(mm)…25.5●最大外径(mm)…50.5●全長(mm)…69●取付部長さ(mm)…34●材質…SUS304●厚鋼用●防水仕様●電線管規格品用（※ガス管規格品にはご使用できません。）●EA947SC-101～SC-110用●梱包サイズ:103×62×47●梱包重量308g

商品コード：

4550061940921

●フレキ管呼びサイズ…1/2●接続フレキサイズ…16●最小内径(mm)…14.5●最大外径(mm)…23●つば部長さ(mm)…9.5●材質…SUS304●EA947SAシリーズ用●フレキの端末処理用として使用できます。●梱包サイズ:60×32×20●梱包重量4g

商品コード：

4550061940938

●フレキ管呼びサイズ…3/4●接続フレキサイズ…22●最小内径(mm)…19.5●最大外径(mm)…28●つば部長さ(mm)…10.5●材質…SUS304●EA947SBシリーズ用●フレキの端末処理用として使用できます●梱包サイズ:69×32×27●梱包重量8g

商品コード：

4550061940945

●フレキ管呼びサイズ…1●接続フレキサイズ…28●最小内径(mm)…25.5●最大外径(mm)…35●つば部長さ(mm)…11●材質…SUS304●EA947SCシリーズ用●フレキの端末処理用として使用できます。●梱包サイズ:46×58×25●梱包重量12g

商品コード：

4550061940952

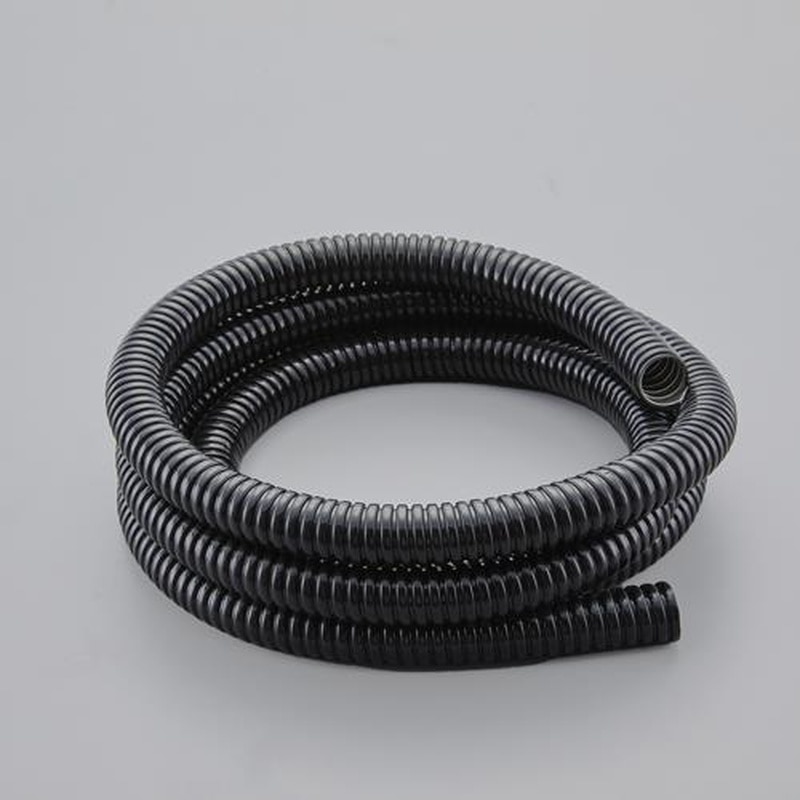

●呼び…1/2●内径(mm)…15.8●外径(mm)…21.1●長さ(m)…1●材質…スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しています。●使用温度範囲…－30～65℃●ステンレス用●耐油性、耐候性、耐腐食性●防水仕様●梱包サイズ:365×340×20●梱包重量260g

商品コード：

4550061941058

●フレキ管呼びサイズ…1/2●ねじサイズ…CTC19●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…39●取付ねじ長(mm)…12●材質…SUS304●ステンレス用●薄鋼用●防水仕様●EA947SA-101～SA-110用●梱包サイズ:76×41×31●梱包重量84g

商品コード：

4550061941270

●フレキ管呼びサイズ…3/4●ねじサイズ…CTC25●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…39●取付ねじ長(mm)…14●材質…SUS304●ステンレス用●薄鋼用●防水仕様●EA947SB-101～-105用●梱包サイズ:79×60×42●梱包重量122g

商品コード：

4550061941287

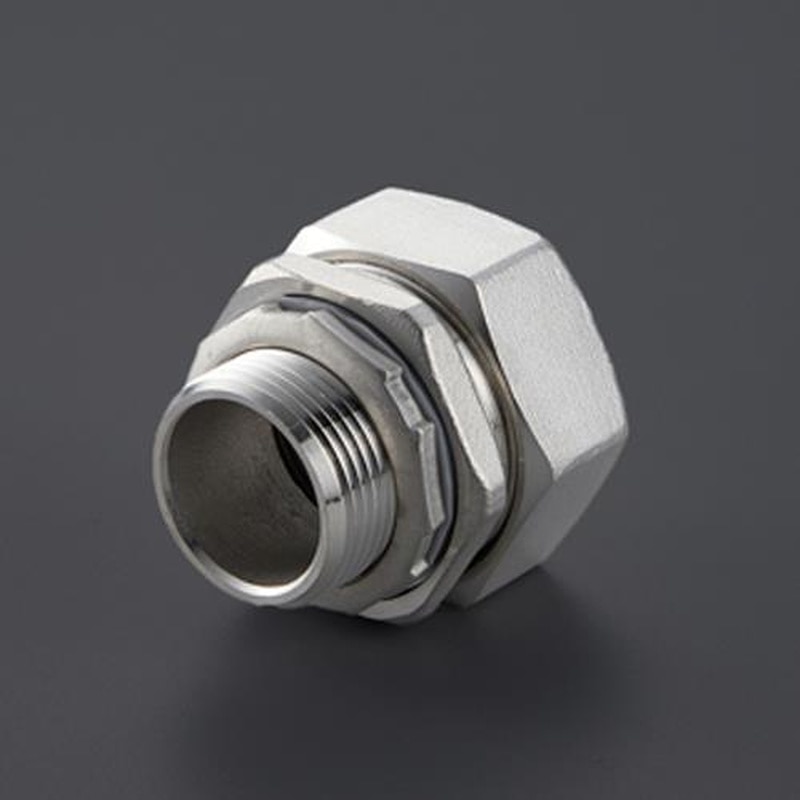

●フレキ管呼びサイズ…1●ねじサイズ…CTC31●最小内径(mm)…25.5●最大外径(mm)…51●全長(mm)…47●取付ねじ長(mm)…16●材質…SUS304●ステンレス用●薄鋼用●防水仕様●EA947SA-101～-110用●梱包サイズ:71×56×48●梱包重量184g

商品コード：

4550061941294

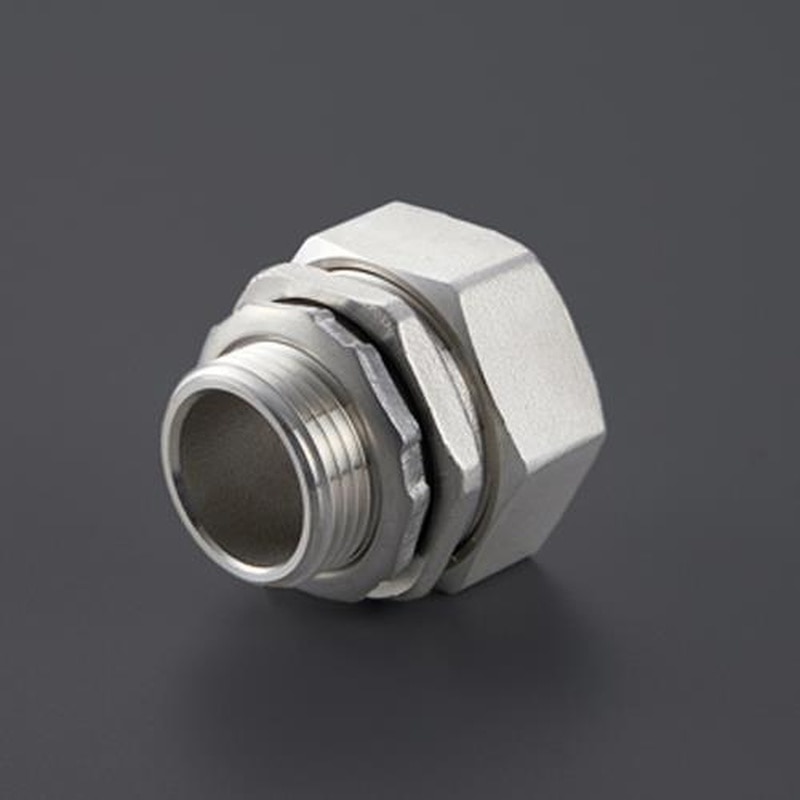

●フレキ管呼びサイズ…1/2●ねじサイズ…CTG16●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…39●取付ねじ長(mm)…12●材質…SUS304●ステンレス用●厚鋼用●防水仕様●EA947SA-101～SA-110用●梱包サイズ:65×48×36●梱包重量94g

商品コード：

4550061941300

●フレキ管呼びサイズ…3/4●ねじサイズ…CTG22●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…39●取付ねじ長(mm)…14●材質…SUS304●ステンレス用●厚鋼用●防水仕様●EA947SB-101～SB-110用●梱包サイズ:75×46×39●梱包重量120g

商品コード：

4550061941317

型番…JCOT-13N●内径…13.2mm●外径…17.5mm●全長…50m●耐熱温度…80℃(一時的)●材質…難燃ポリプロピレン●ケーブルの保護や収束などに●軽くて可とう性があり、潰れにくい波付保護電線管です。●難燃性の為、自己消火性があります。●RoHS対応品●スリット有●梱包サイズ:500×500×200●梱包重量2100g

商品コード：

4548745674200

型番…JCOT-15N●内径…15.2mm●外径…19.5mm●全長…50m●耐熱温度…80℃(一時的)●材質…難燃ポリプロピレン●ケーブルの保護や収束などに●軽くて可とう性があり、潰れにくい波付保護電線管です。●難燃性の為、自己消火性があります。●RoHS対応品●スリット有●梱包サイズ:500×500×200●梱包重量2350g

商品コード：

4548745674217

●フレキ管呼びサイズ…3/4●接続電線管サイズ…G22●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…40●取付ねじ長(mm)…15.5●材質…SUS304●厚鋼用●防水仕様●EA947SB-101～SB-110用●梱包サイズ:67×50×42●梱包重量146g

商品コード：

4550061013212

●フレキ管呼びサイズ…1●接続電線管サイズ…G28●最小内径(mm)…25.5●最大外径(mm)…50.5●全長(mm)…46●取付ねじ長(mm)…18.5●材質…SUS304●厚鋼用●防水仕様●EA947SC-101～SC-110用●梱包サイズ:65×70×52●梱包重量210g

商品コード：

4550061013335

●フレキ管呼びサイズ…1/2●接続電線管サイズ…G16●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…40●取付ねじ長(mm)…15.5●材質…SUS304●厚鋼用●防水仕様●EA947SA-101～SA-110用●梱包サイズ:71×53×48●梱包重量106g

商品コード：

4550061013342

●フレキ管呼びサイズ…1/2●ねじサイズ…CTG16●最小内径(mm)…14.5●最大外径(mm)…36●全長(mm)…42●取付ねじ長(mm)…12●材質…SUS304●ステンレス用●厚鋼用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●EA947SA-101～SA-110用●梱包サイズ:58×61×32●梱包重量142g

商品コード：

4550061941546

●フレキ管呼びサイズ…3/4●ねじサイズ…CTG22●最小内径(mm)…19.5●最大外径(mm)…43●全長(mm)…46●取付ねじ長(mm)…14●材質…SUS304●ステンレス用●厚鋼用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●EA947SB-101～SB-110用●梱包サイズ:81×46×45●梱包重量196g

商品コード：

4550061941560

●電線保護用常温収縮チューブ防水タイプ●EPDM(エチレンプロピレンジエンゴム)を使用しているので、火気・熱源・工事不要●コアを引き抜くだけでチューブが収縮します●電気絶縁性・防水性・耐候性に優れています●材質:EPDM●コア内径:直径φ20●適合径:最小値8ミリ、最大値15ミリ●長さ:収縮前60ミリ、収縮後50ミリ※チューブと電線の間に隙間ができる場合は予めビニールテープ等を電線に巻き付けて最小値以上になるようにしてください。【ご注意】※チューブを切断して使用しないでください※電線部の形状により防水性能が低下する可能性があります

商品コード：

2501300047019

●電線保護用常温収縮チューブ防水タイプ●EPDM(エチレンプロピレンジエンゴム)を使用しているので、火気・熱源・工事不要●コアを引き抜くだけでチューブが収縮します●電気絶縁性・防水性・耐候性に優れています●材質:EPDM●コア内径:直径φ25●適合径:最小値10ミリ、最大値20ミリ●長さ:収縮前100ミリ、収縮後127ミリ※チューブと電線の間に隙間ができる場合は予めビニールテープ等を電線に巻き付けて最小値以上になるようにしてください。【ご注意】※チューブを切断して使用しないでください※電線部の形状により防水性能が低下する可能性があります

商品コード：

2501300047026

●電線保護用常温収縮チューブ防水タイプ●EPDM(エチレンプロピレンジエンゴム)を使用しているので、火気・熱源・工事不要●コアを引き抜くだけでチューブが収縮します●電気絶縁性・防水性・耐候性に優れています●材質:EPDM●コア内径:直径φ35●適合径:最小値14ミリ、最大値30ミリ●長さ:収縮前100ミリ、収縮後127ミリ※チューブと電線の間に隙間ができる場合は予めビニールテープ等を電線に巻き付けて最小値以上になるようにしてください。【ご注意】※チューブを切断して使用しないでください※電線部の形状により防水性能が低下する可能性があります

商品コード：

2501300047033
