テレビ・映像用部材

●メーカー…日本アンテナ●型番…UDF26(W)●用途…強・中・弱電界地区向けの薄型UHFアンテナ(26素子相当)●受信チャンネル…13~52ch●受信周波数…470~710MHz●動作利得…8.4~10.2dB●出力インピーダンス…75Ω(F型)●電圧定在波比…2.5以下●半値幅…65°~85°●前後比…12~18dB●受風面積…0.149㎡●取付マスト径…φ22~49mm●サイズ…240(W)×94(D)×620(H)mm(アンテナ本体のみ)●重量…1.7kg(アンテナ本体のみ)0.45kg(取付金具A)●取付径…マスト:φ22~49mm角柱:25×25~45×45mm●材質…合成樹脂●付属品…壁面マスト取付金具1セット､防水キャップ1個､スパナ(M6､M8､接栓)1個､F型接栓(5Cケーブル用)1個●地上デジタル放送対応●水平偏波専用●背面へ機器取付けが可能【対応機種】MEUV､M-UUF-SP､MUUF2-SP､NSB42DSUE-BP､N42DU2-BP､CSBE25C-BP●前後比の特性に優れているので､壁面反射波などによる受信不良の問題が生じにくくなっています｡●耐候性樹脂カバーにより強風や大雪による損傷が防げ､着雪による受信能力の低下も少ないです｡●JEITAデジタルハイビジョンマーク登録品

商品コード：

4518340457560

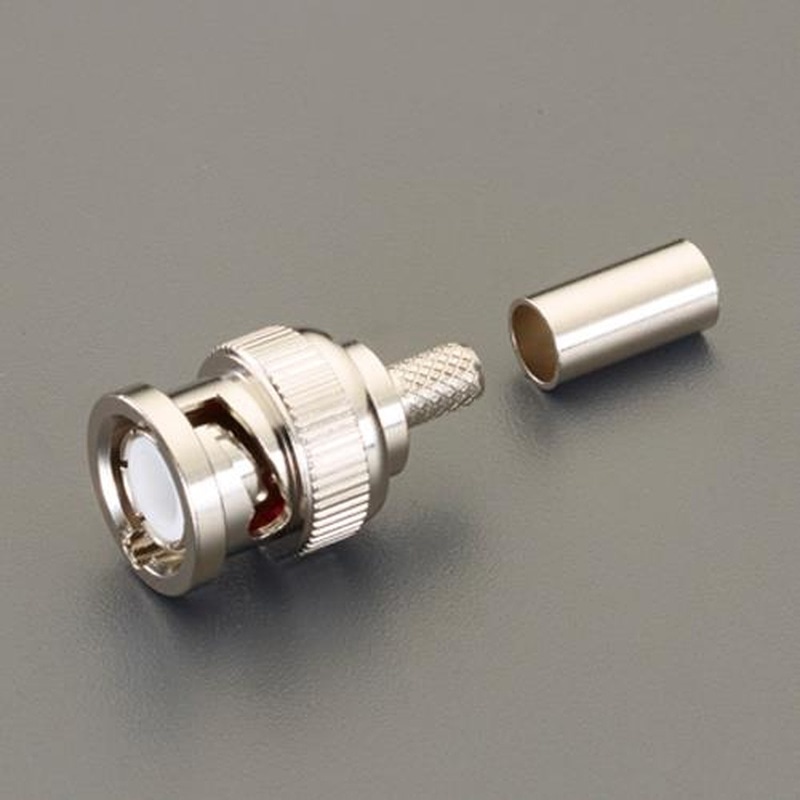

型番…CN-9(E)●仕様…RG-58U・RG-58A/U(50Ω)ケーブル用●材質…黄銅●取付方法…圧着式●重量…9.8g●BNC型●梱包サイズ:46×53×16●梱包重量4g

商品コード：

4550061093481

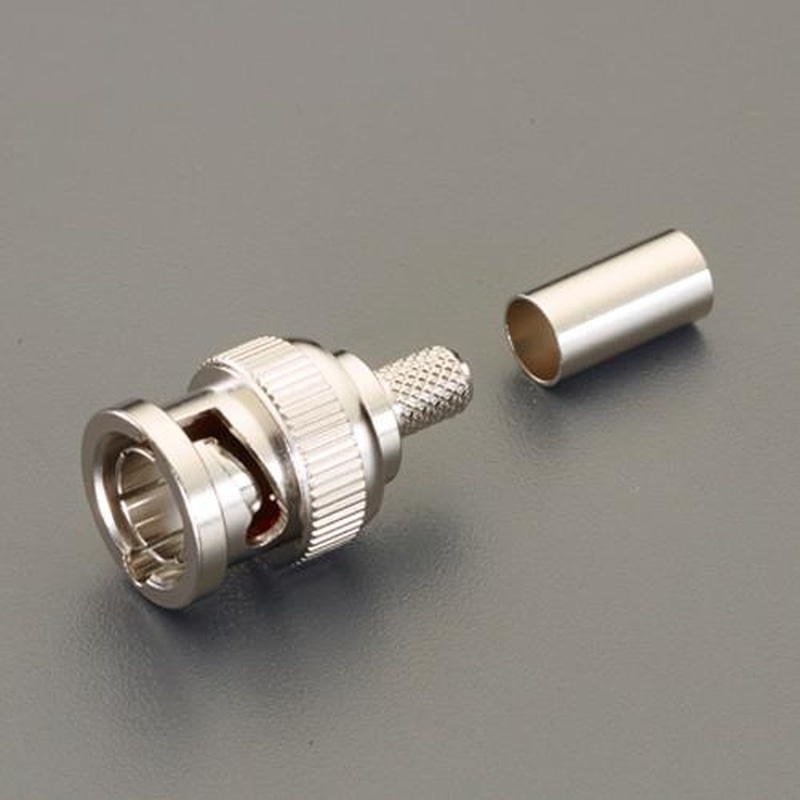

型番…CN-10(E)●仕様…3C-2V（75Ω）ケーブル用●材質…黄銅●取付方法…圧着式●重量…10.2g●BNC型●梱包サイズ:44×39×14●梱包重量4g

商品コード：

4550061093498

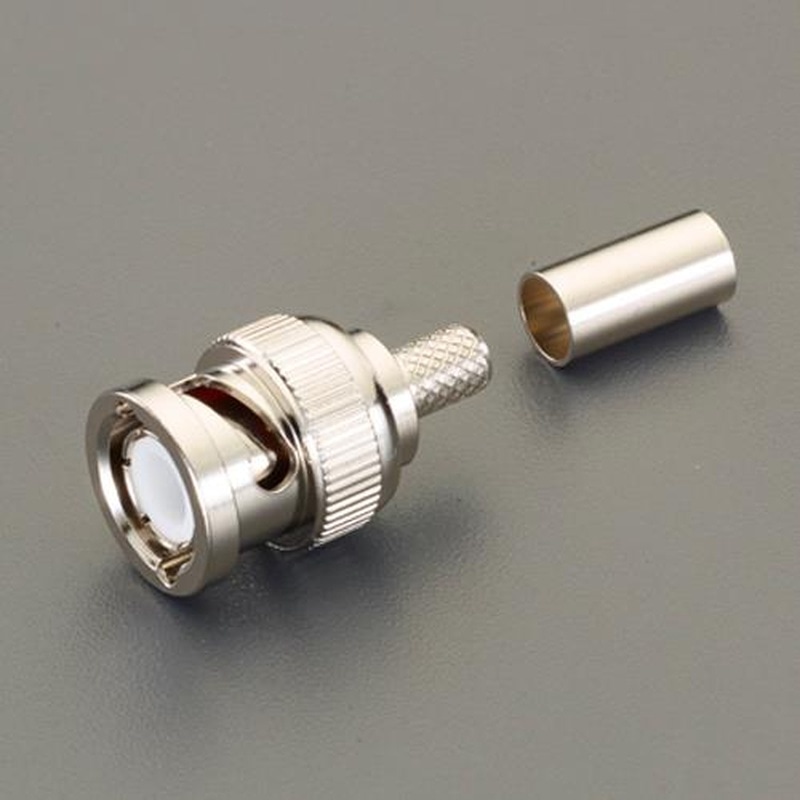

型番…CN-11(E)●仕様…3C-2V（50Ω）ケーブル用●材質…黄銅●取付方法…圧着式●重量…9.6g●BNC型●梱包サイズ:44×56×14●梱包重量10g

商品コード：

4550061093504

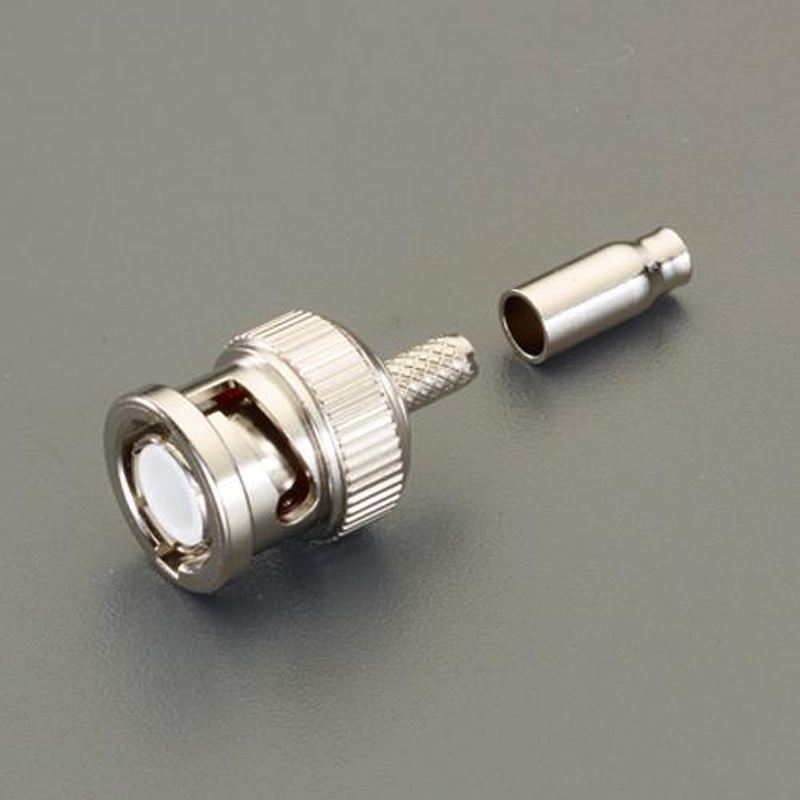

型番…CN-12-E●仕様…1.5D-2V（50Ω）ケーブル用●材質…黄銅●取付方法…圧着式●重量…10g●BNC型●梱包サイズ:47×57×14●梱包重量8g

商品コード：

4550061093597

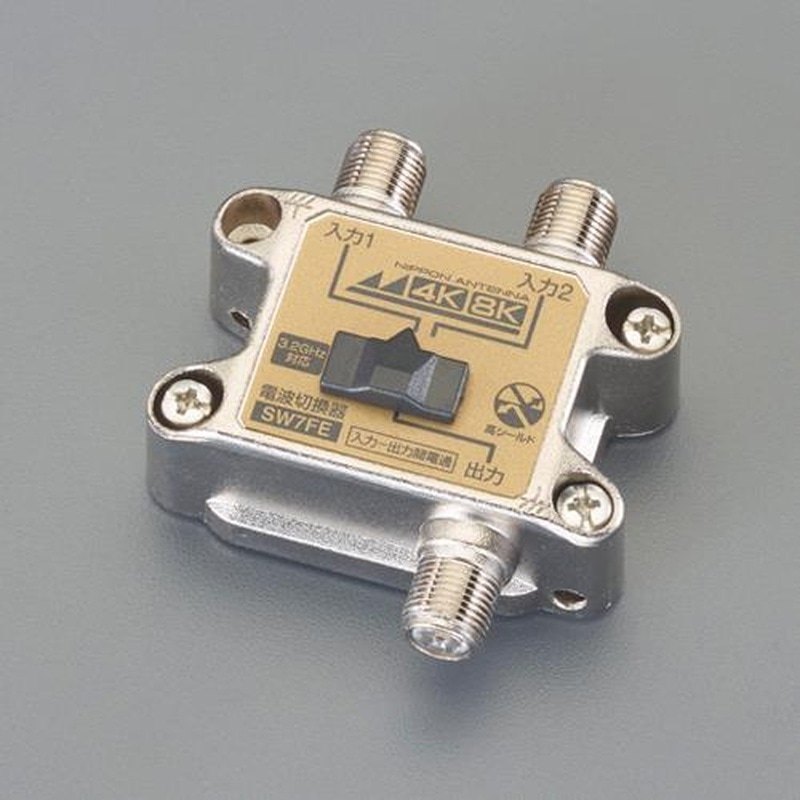

型番…SW7FE-BP●周波数帯域…DC～3224MHz●入出力インピーダンス…75Ω●付属品…取付ねじ2本（本体取付済）機能アースねじ1本（本体取付済）●RoHS対応品●面倒なコネクターの差替えをすることなく2系統のテレビ信号の接続、切替ができます。●逆に接続すれば出力の切換としても使用できます。●切換側入力端子-出力端子間電流通過●梱包サイズ:127×71×30●梱包重量100g

商品コード：

4550061694282

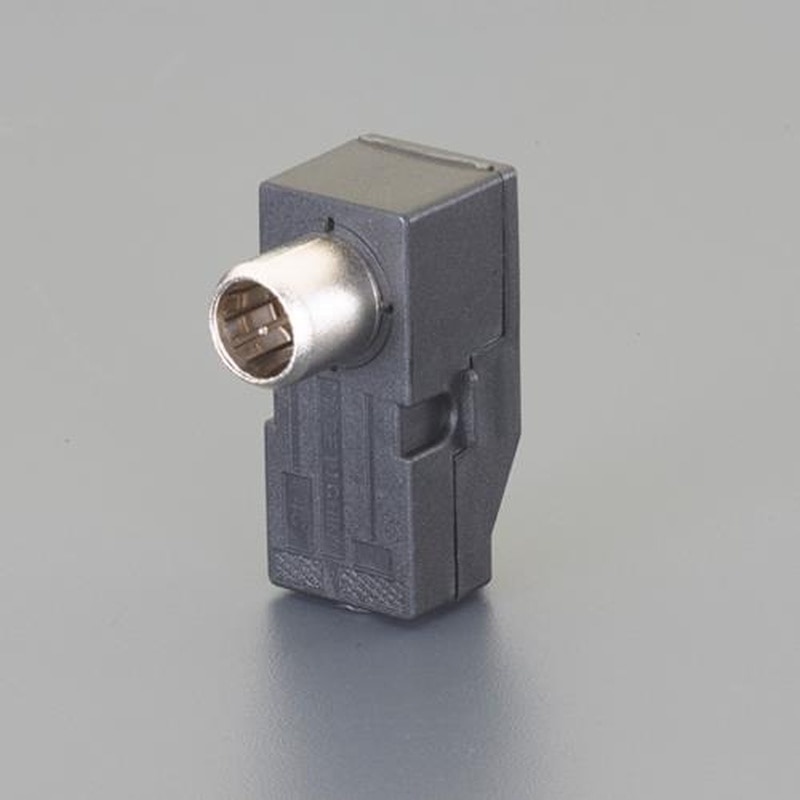

型番…FP7EB-SP●仕様…4C・5Cケーブル兼用●4K・8K対応●アンテナケーブルの先端に取付け、テレビやテレビコンセントの接続端子につなぎます。●高シールド構造3224MHz対応●RoHS対応品●梱包サイズ:124×62×22●梱包重量28g

商品コード：

4550061695074

型番…2016390●サイズ…φ20×83mm●塩化ビニール製●RoHS対応品●梱包サイズ:59×82×21●梱包重量10g

商品コード：

4550061697719

型番…HFFEW-SP●仕様…4C・5Cケーブル兼用●周波数帯域…FM、VHF、UHFBS、CS●色…白●RoHS対応品●屋内用●アンテナケーブルを延長するときに使います。●梱包サイズ:126×71×20●梱包重量36g

商品コード：

4550061698389

型番…HFFEB-SP●仕様…4C・5Cケーブル兼用●周波数帯域…FM、VHF、UHFBS、CS●色…黒●屋内用●RoHS対応品●アンテナケーブルを延長するときに使います。●梱包サイズ:126×71×20●梱包重量36g

商品コード：

4550061698396

型番…S4FBAL10W-RP●ケーブル長(m)…10●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●カラー…ホワイト●梱包サイズ:187×185×44●梱包重量342g

商品コード：

4550061698419

型番…S4FBAL15W-RP●ケーブル長(m)…15●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●カラー…ホワイト●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●梱包サイズ:196×196×48●梱包重量502g

商品コード：

4550061699188

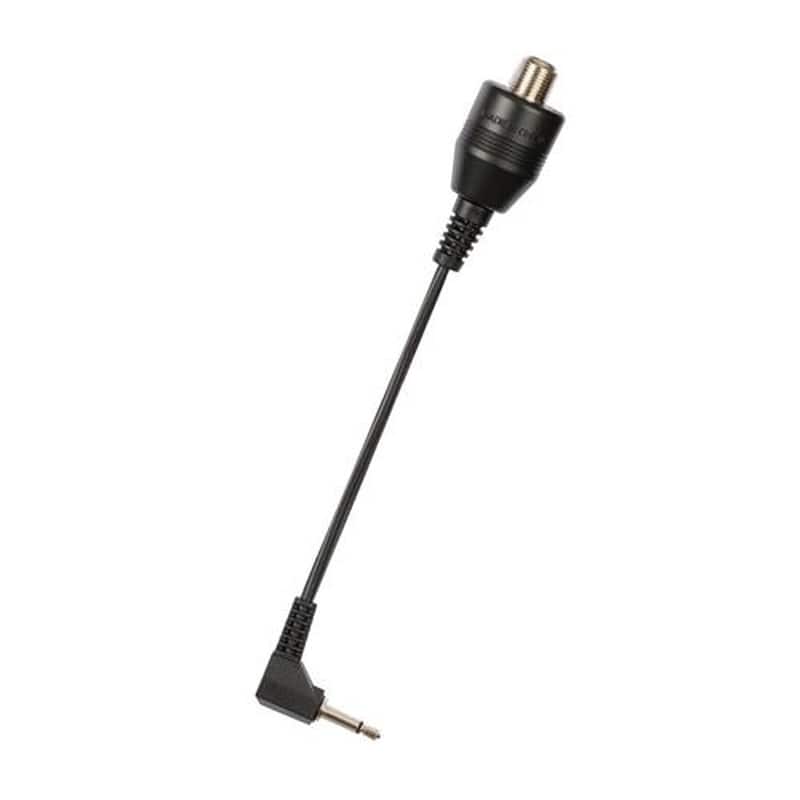

型番…PJ35B-SP●周波数帯域…10～770MHz●入出力インピーダンス…入力：75Ω（F型）出力：75Ω（φ3.5ミニプラグ）●φ3.5mmミニプラグをF型端子に変換します。●ポータブルテレビなどをアンテナ端子につなぐときに使用します。●梱包サイズ:170×66×23●梱包重量26g

商品コード：

4550061846735

型番…R405-SP●仕様…F型接栓4Cケーブル用●入数…5個●RoHS対応品●梱包サイズ:127×60×15●梱包重量10g

商品コード：

4550061846742

型番…R505-SP●仕様…F型接栓5Cケーブル用●入数…5個●RoHS対応品●梱包サイズ:125×60×14●梱包重量10g

商品コード：

4550061846759

型番…TVF-15-SP●仕様…4Cケーブル用●屋外用●RoHS対応品●防水性を高めたF型コネクター●4K・8K対応●梱包サイズ:124×60×16●梱包重量40g

商品コード：

4550061846766

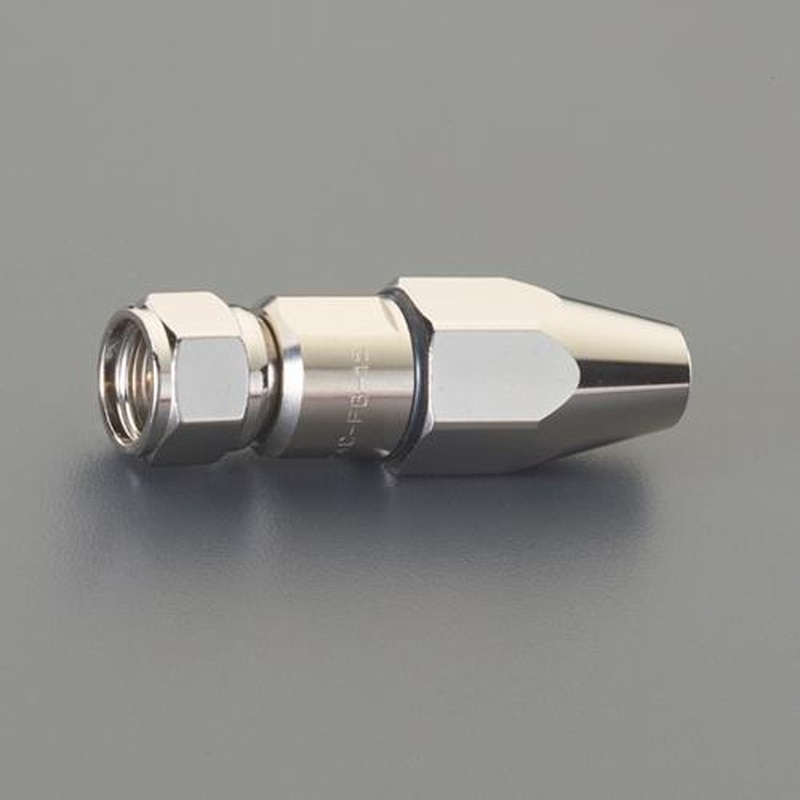

型番…F-5FB-15-SP●仕様…5Cケーブル用●屋外用●RoHS対応品●防水性を高めたF型コネクター●4K・8K対応●梱包サイズ:125×59×16●梱包重量40g

商品コード：

4550061846773

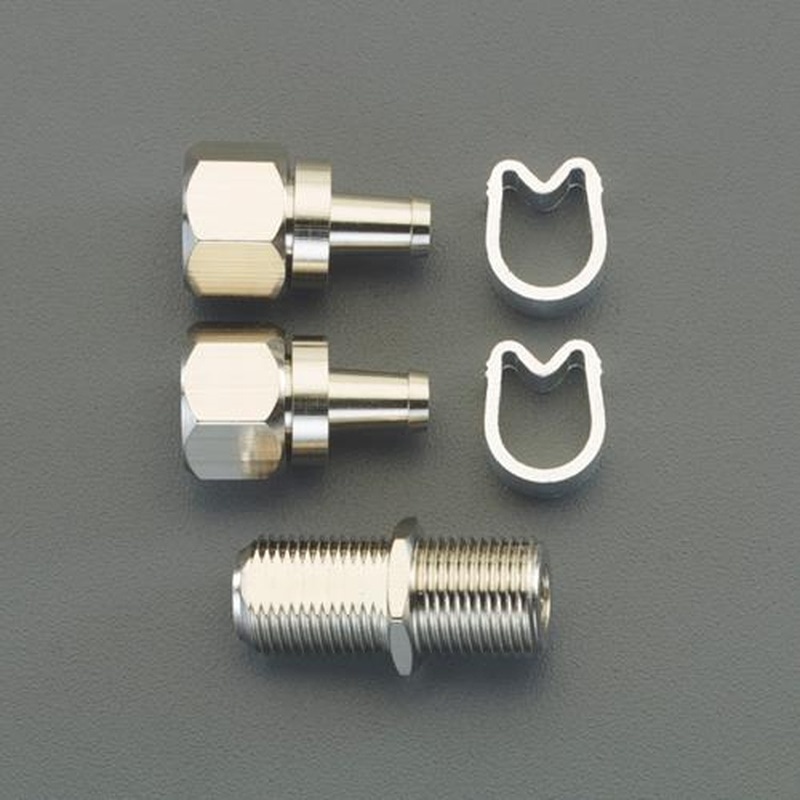

型番…F-4コネクタセットSP●仕様…4Cケーブル用●周波数帯域…DC～3224MHz●入出力インピーダンス…75Ω（F型）●RoHS対応品●F型接栓と中継接栓が一つになった便利なセットです。●屋内用●4K・8K対応●梱包サイズ:125×61×17●梱包重量26g

商品コード：

4550061847275

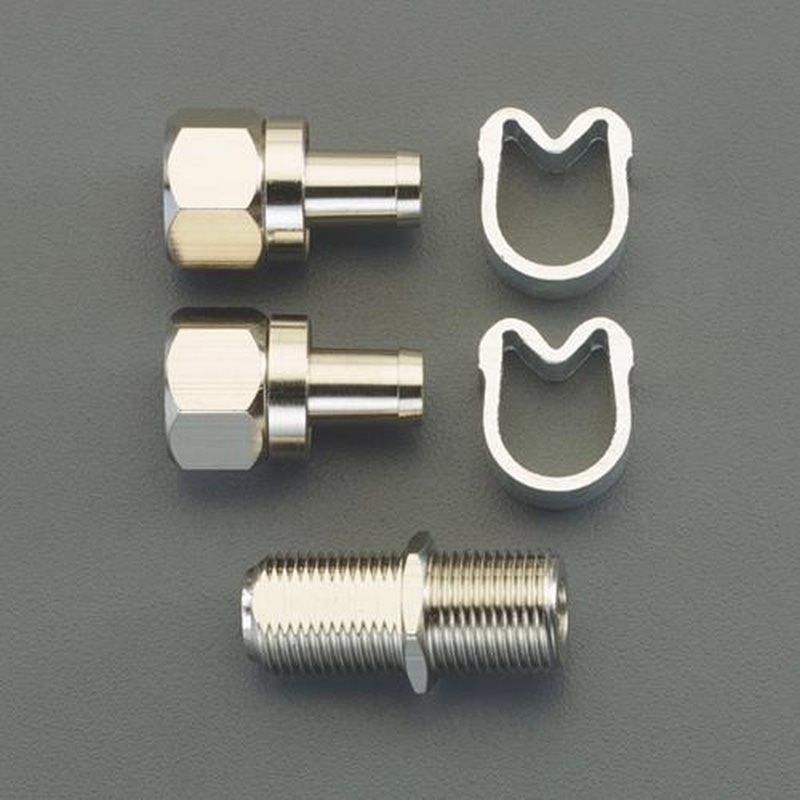

型番…F-5コネクタセットSP●仕様…5Cケーブル用●周波数帯域…DC～3224MHz●入出力インピーダンス…75Ω（F型）●RoHS対応品●屋内用●F型接栓と中継接栓がひとつになった便利なセットです。●4K・8K対応●梱包サイズ:125×61×15●梱包重量24g

商品コード：

4550061847282

型番…NA4GSS1B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…ストレートプッシュ×ストレートプッシュ●ケーブル長…1.0m●梱包サイズ:65×35×220●梱包重量82g

商品コード：

4518340280700

型番…NA4GSS2B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…ストレートプッシュ×ストレートプッシュ●ケーブル長…2.0m●梱包サイズ:65×45×220●梱包重量121g

商品コード：

4518340280717

型番…NA4GSS3B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…ストレートプッシュ×ストレートプッシュ●ケーブル長…3.0m●梱包サイズ:65×45×220●梱包重量147g

商品コード：

4518340280731

型番…NA4GSS5B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…ストレートプッシュ×ストレートプッシュ●ケーブル長…5.0m●梱包サイズ:65×52×222●梱包重量202g

商品コード：

4518340280748

型番…NA4GLS1B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…L型プッシュ×ストレートプッシュ●ケーブル長…1.0m●梱包サイズ:65×35×220●梱包重量82g

商品コード：

4518340280755

型番…NA4GLS2B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…L型プッシュ×ストレートプッシュ●ケーブル長…2.0m●梱包サイズ:65×45×220●梱包重量121g

商品コード：

4518340280779

型番…NA4GLS3B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…L型プッシュ×ストレートプッシュ●ケーブル長…3.0m●梱包サイズ:65×45×220●梱包重量147g

商品コード：

4518340280786

型番…NA4GLS5B●仕様…4K・8Kテレビ対応●3重シールドケーブル採用の高シールドタイプ●両端子金メッキ仕様●RoHS対応品●接続…L型プッシュ×ストレートプッシュ●ケーブル長…5.0m●梱包サイズ:65×50×220●梱包重量209g

商品コード：

4518340280793

型番…NA4GLRS1B●接続…ストレートスクリュー(ローレット)×L型プッシュ●ケーブル長…1m●両端子金メッキ仕様●3重シールドケーブルを使った高シールドタイプ●4K8K対応●RoHS対応品●梱包サイズ:65×35×220●梱包重量82g

商品コード：

4518340281035

型番…NA4GLRS2B●接続…ストレートスクリュー(ローレット)×L型プッシュ●ケーブル長…2m●両端子金メッキ仕様●3重シールドケーブルを使った高シールドタイプ●4K8K対応●RoHS対応品●梱包サイズ:65×45×220●梱包重量121g

商品コード：

4518340281042

型番…NA4GLRS3B●接続…ストレートスクリュー(ローレット)×L型プッシュ●ケーブル長…3m●両端子金メッキ仕様●3重シールドケーブルを使った高シールドタイプ●4K8K対応●RoHS対応品●梱包サイズ:65×45×220●梱包重量147g

商品コード：

4518340281059

型番…NA4GLRS5B●接続…ストレートスクリュー(ローレット)×L型プッシュ●ケーブル長…5m●両端子金メッキ仕様●3重シールドケーブルを使った高シールドタイプ●4K8K対応●RoHS対応品●梱包サイズ:65×53×220●梱包重量171g

商品コード：

4518340281097

型番…NASUESL●入出力インピーダンス…75Ω(F型)●ケーブル長…0.5m（出力側）●2入力タイプ●4K・8Kテレビ対応●グリーン購入法適合商品●RoHS対応品●梱包サイズ:65×35×220●梱包重量131g

商品コード：

4518340281172

型番…NASCUES15L●入出力インピーダンス…75Ω(入出力：F型)●ケーブル長…入力型：1.5m出力型：50cm●CS・BS⇔UHF・VHF・FM・CATV●4K8K対応●グリーン購入法適合商品●RoHS対応品●梱包サイズ:65×45×220●梱包重量149g

商品コード：

4518340281189

型番…NASUES15L●入出力インピーダンス…75Ω(入力：プッシュ、出力：F型)●ケーブル長…入力型：1.5m出力型：50cm●CS・BS⇔UHF・VHF・FM・CATV●4K8K対応●グリーン購入法適合商品●RoHS対応品●梱包サイズ:65×45×220●梱包重量149g

商品コード：

4518340281196

型番…NASCUESL●入出力インピーダンス…75Ω(入力：F型、出力：プッシュ)●ケーブル長…0.3m●CS・BS⇔UHF・VHF・FM・CATV●4K8K対応●グリーン購入法適合商品●RoHS対応品●梱包サイズ:65×35×220●梱包重量131g

商品コード：

4518340281202

●メーカー…日本アンテナ●型番…FAT3PE●減衰量…10~2150MHz:3.0dB±0.62150~2681MHz:3.0dB±0.82681~3224MHz:3.0dB±1.0●電圧定在波比(以下)…10~1489MHz:1.51489~3224MHz:1.8●漏洩電界強度(3m法による)…10~1000MHz:34dBμV/m以下1000~3224MHz:40.2dBμV/m以下●インピーダンス…75Ω●使用温度範囲…-20~40℃●サイズ…12×48.6mm●重量…21g●材質…黄銅●対応周波数…V-Low､FM､UHF､CATV､CS・BS3224MHz●3.2GHz対応､3dB用のアッテネーターです｡●10~3224MHzをフラットに減衰させます｡●F型用電流通過型●4K・8K共同受信用●最大DC15V・0.8A/AC30V・1A●ハイシールドマーク登録商品

商品コード：

4518340533561

●メーカー…日本アンテナ●型番…FAT6PE●減衰量…10~2150MHz:6.0dB±0.62150~3224MHz:6.0dB±1.0●電圧定在波比(以下)…10~1489MHz:1.51489~3224MHz:1.8●漏洩電界強度(3m法による)…10~1000MHz:34dBμV/m以下1000~3224MHz:40.2dBμV/m以下●インピーダンス…75Ω●使用温度範囲…-20~40℃●サイズ…12×48.6mm●重量…21g●材質…黄銅●対応周波数…V-Low・FM・UHF・CATV・CS/BS3224MHz●3.2GHz対応､6dB用のアッテネーターです｡●10~3224MHzをフラットに減衰させます｡●F型用電流通過型●4K・8K共同受信用●最大DC15V・0.8A/AC30V・1A●ハイシールドマーク登録商品

商品コード：

4518340533578

●メーカー…日本アンテナ●型番…FAT10PE●減衰量…10~770MHz:10dB±0.8770~3224MHz:10dB±1.0●電圧定在波比(以下)…10~1489MHz:1.51489~3224MHz:1.8●漏洩電界強度(3m法による)…10~1000MHz:34dBμV/m以下1000~3224MHz:40.2dBμV/m以下●インピーダンス…75Ω●使用温度範囲…-20~40℃●サイズ…12×48.6mm●重量…21g●材質…黄銅●対応周波数…V-Low・FM・UHF・CATV・CS/BS3224MHz●3.2GHz対応､10dB用のアッテネーターです｡●10~3224MHzをフラットに減衰させます｡●F型用電流通過型●4K・8K共同受信用●最大DC15V・0.8A/AC30V・1A●ハイシールドマーク登録商品

商品コード：

4518340533585

●メーカー…日本アンテナ●型番…FAT15PE●減衰量…10~1489MHz:15dB±1.01489~2150MHz:15dB±1.22150~3224MHz:15dB±1.5●電圧定在波比(以下)…10~1489MHz:1.51489~3224MHz:1.8●漏洩電界強度(3m法による)…10~1000MHz:34dBμV/m以下1000~3224MHz:40.2dBμV/m以下●インピーダンス…75Ω●使用温度範囲…-20~40℃●サイズ…12×48.6mm●重量…21g●材質…黄銅●対応周波数…V-Low・FM・UHF・CATV・CS/BS3224MHz●3.2GHz対応､15dB用のアッテネーターです｡●10~3224MHzをフラットに減衰させます｡●F型用電流通過型●4K・8K共同受信用●最大DC15V・0.8A/AC30V・1A●ハイシールドマーク登録商品

商品コード：

4518340533592

型番…WCS4891●仕様…送り配線用/2端子タイプ●帯域幅…10～2602MHz●サイズ…44×68.7×37(D)mm●コネクター…F型接栓●備考…電流通過形●デジタル放送に大敵な妨害ノイズを遮断する能力に優れた高シールド設計●CS・BS・U/V・CATVなど従来から使用されている10～2150MHzへの対応はもちろん、将来使用される可能性のある2602MHzまでの広帯域にも対応●梱包サイズ:70×50×42●梱包重量135g

商品コード：

4548745984118

●対応通信環境…10BASE-T(IEEE802.3i)、100BASE-TX(IEEE802.3u)、1000BASE-T(IEEE802.3ab)、PoE(IEEE802.3af)、PoE＋(IEEE802.3at)、AlternativeA、B●最大連続使用電圧…60VDC●最大負荷電流…1，000mA●電圧防護レベル…500V以下●サイズ…107(W)×28(D)×26.5(H)mm●LAN回線に接続するネットワークカメラやパソコンを保護●シールドケーブルに対応●RoHS対応●JISC5381-21対応●梱包サイズ:111×42×43●梱包重量60g

商品コード：

4548745881233

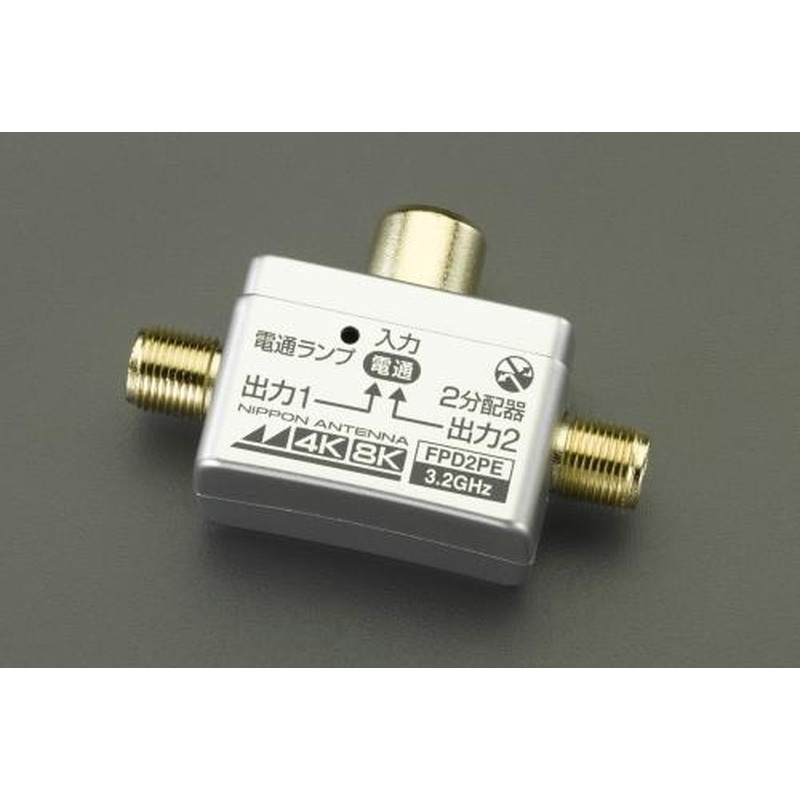

型番…FPD-2PE●入力側…DC15V電流通過ランプ付●接続端子…金メッキ仕様●出力側端子…2分配●サイズ…55(W)×20(D)×34.7(H)mm●オールチャンネル対応●テレビの電波を2つに分けます。●4K8K(3224MHz)対応の高シールド構造●Wi-Fiや携帯電話など、電波の影響を受けにくく与えにくい製品です。●屋内用●グリーン購入法適合商品●RoHS対応品●梱包サイズ:70×25×125●梱包重量58g

商品コード：

4550061000151

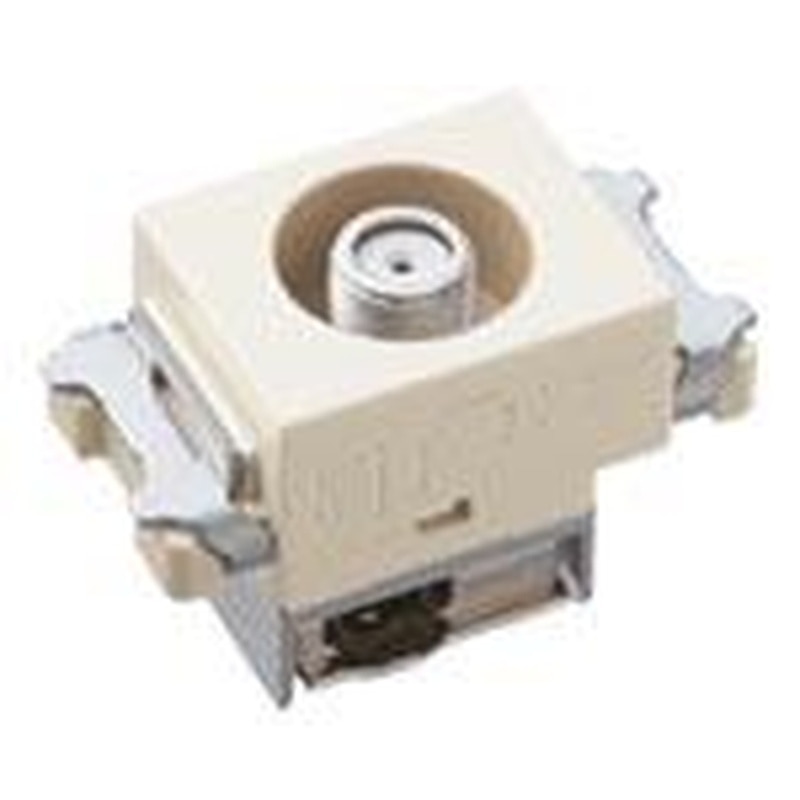

型番…WCS3013●帯域幅…10～3224MHz●サイズ…44×22.7×29(D)mm●材質…亜鉛ダイカスト●テレビターミナル●電流通過型●梱包サイズ:73×41×29●梱包重量34g

商品コード：

4550061098424

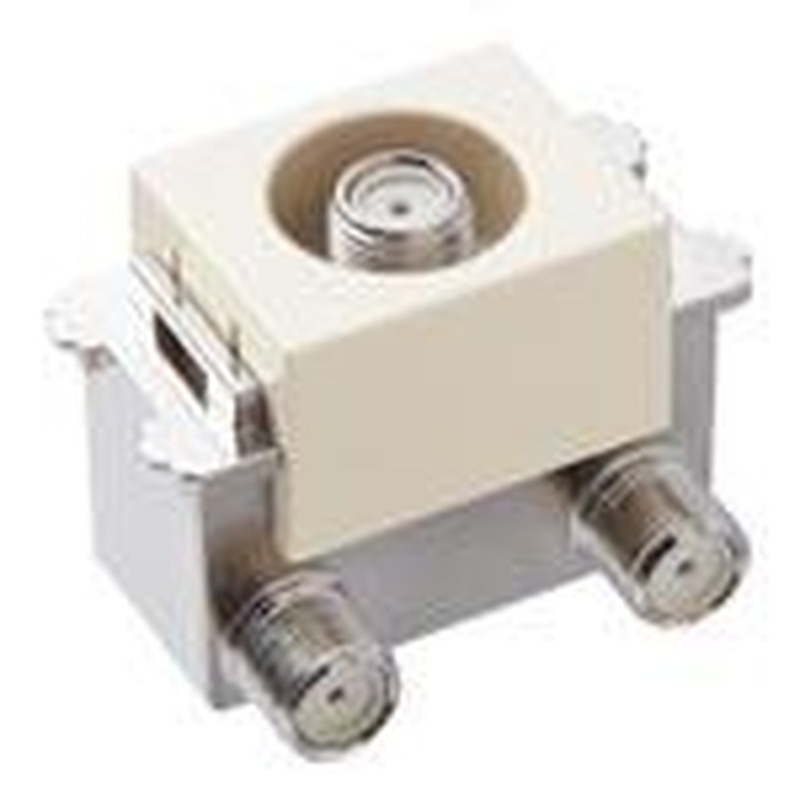

型番…WCS4811●帯域幅…10～3224MHz●サイズ…44×22.7×31(D)mm●材質…亜鉛ダイカスト●送り配線用(電流通過型)●梱包サイズ:69×61×37●梱包重量58g

商品コード：

4550061098431

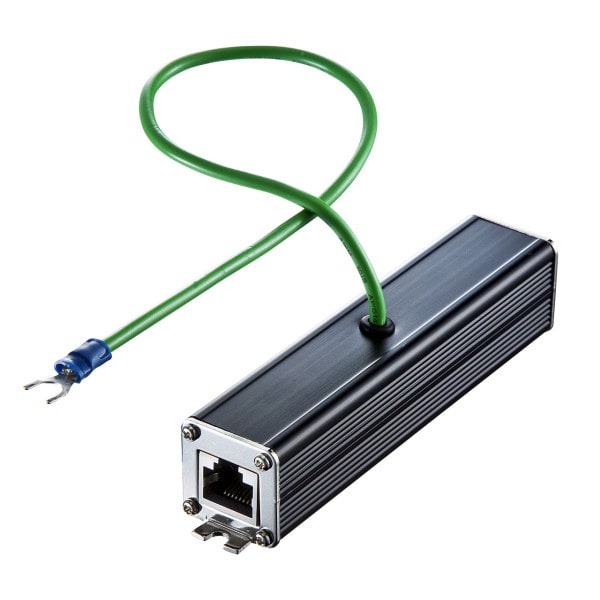

型番…ADT-NF5EN●サージ放電電流（8/20μs）…パワー・データ/10KA●保護ピン…全8ピン●保護モード…ディファレンシャル＆コモンモード●絶縁インピーダンス…1000MΩ●インパルス保護電圧…500V以下●サイズ(W×D×H)mm…25×120×25●定格電圧…データ/5V、パワー/48V●応答時間…5ns以下●重量(g)…105●データ転送速度…1000Mbps（1000BASE-T）●コネクタ…RJ-45シールドポート●雷サージからネットワーク接続機器を保護します。●ギガビットイーサネットに対応しています。●カテゴリ5e（1000BASE-T）の伝送が可能です。●PoE（パワーオーバーイーサネット）（48V)に対応しています。●鍛造アルミボディーで、EMCノイズも万全です。※本製品は内部に電子部品を使用しているため、フルークテスターのギガテストではpassしません。＜接続方法＞1.本製品を接続する前に、既存のネットワークが正常に動作していることを確認してください。2.接続する機器の電源を切ってください。3.接続する機器にエンハンスドカテゴリ5以上のLANケーブルを使用して接続してください。※PoE機器に接続する場合はAWG24単線、AWG23単線、AWG22より・単線仕様のLANケーブルをご使用ください。4.本製品のアース線をグランドに接続してください。※十分な雷サージ保護性能を得るためには、必ずアース線でグランド処理を行ってください。グランド処理が行われていない場合、雷サージ保護性能は発揮できません。5.接続している機器の電源を入れてください。●梱包サイズ:48×132×57●梱包重量132g

商品コード：

4550061674260

型番…S4FBAL10FW-RP●ケーブル長(m)…10●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●プラグ付き●カラー…ホワイト●仕様…片側F型フラグ●※別途プラグの取り付けが必要になります●梱包サイズ:188×189×45●梱包重量348g

商品コード：

4550061699874

型番…S4FBAL20W-RP●ケーブル長(m)…20●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●カラー…ホワイト●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●梱包サイズ:207×209×51●梱包重量680g

商品コード：

4550061699928

型番…S4FBAL15FW-RP●ケーブル長(m)…15●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●カラー…ホワイト●仕様…片側F型フラグ●※別途プラグの取り付けが必要になります●プラグ付き●梱包サイズ:196×196×48●梱包重量494g

商品コード：

4550061700556

型番…S4FBAL20FW-RP●ケーブル長(m)…20●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●プラグ付き●カラー…ホワイト●仕様…片側F型フラグ●※別途プラグの取り付けが必要になります●梱包サイズ:205×204×54●梱包重量662g

商品コード：

4550061700570

型番…S5FBAL15B-RP●ケーブル長(m)…15●RoHS対応品●4K・8Kテレビ対応●5Cケーブル●カラー…ブラック●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●梱包サイズ:208×208×58●梱包重量838g

商品コード：

4550061701317
