遮断器

●端子を締付けるねじで上下する線押え板付のため、簡単で確実な配線ができます●端子のカバーはワンタッチで着脱できます●定格遮断容量…1500A●極数…2●動作方式…熱動式●過電流と短絡電流から回路を保護します●定格電圧…AC100/200V●素子数…1●サイズ…32×70×55mm●定格電流…15A●梱包サイズ:73×35×55●梱包重量108g

商品コード：

4518340193147

●極数…2●素子数…1●定格電流…15A●定格電圧…AC100V●定格遮断容量…1500A●動作方式…熱動式●サイズ…32×70×54.5mm●重量…85g●過電流と短絡電流から回路を保護します。●端子を締め付けるねじで上下する線押さえ板付のため、簡単で確実な配線ができます。●端子のカバーはワンタッチで着脱できます。●品質を追求、接点には特殊焼結合金を採用●外形・取付け寸法は同一寸法●※｢安全ブレーカー｣は住宅用低圧ブレーカーの通称であり｢安全｣を保証するものではありません。安全に関するご注意をご覧の上お使い下さい。●一般住宅・アパート・商店・事務所・旅館など、100V電源の配線用遮断器です。

商品コード：

4518340272354

●極数…2●素子数…1●定格電流…20A●定格電圧…AC100V●定格遮断容量…1500A●動作方式…熱動式●サイズ…32×70×54.5mm●重量…85g●端子を締付けるねじで上下する線押え板付のため、簡単で確実な配線ができます●端子のカバーはワンタッチで着脱できます●過電流と短絡電流から回路を保護します●品質を追求、接点には特殊焼結合金を採用●外形・取付け寸法は同一寸法●※｢安全ブレーカー｣は住宅用低圧ブレーカーの通称であり｢安全｣を保証するものではありません。安全に関するご注意をご覧の上お使い下さい。●一般住宅・アパート・商店・事務所・旅館など、100V電源の配線用遮断器です。

商品コード：

4518340272378

●極数…2P●素子数…1E●定格電圧…AC100V●定格電流…30A●定格遮断容量…1500A●フレーム容量…30AF●接続方法…ソルダレス●サイズ…32×70×54.5mm●重量…85g●一般住宅・アパート・商店・事務所・旅館など､100V電源の配線用遮断器です｡●端子を締付けるねじで上下する線押え板付のため､簡単で確実な配線ができます●端子のカバーはワンタッチで着脱できます●過電流と短絡電流から回路を保護します●※｢安全ブレーカー｣は住宅用低圧ブレーカーの通称であり｢安全｣を保証するものではありません｡安全に関するご注意をご覧の上お使い下さい｡

商品コード：

4518340272385

●極数…2極●素子数…2●定格電圧…AC100/200V●定格電流…20A●定格遮断容量…1500A●フレーム容量…30AF●接続方法…ソルダレス●動作方式…熱動式●サイズ…32×70×54.5mm●重量…89g●エアコン・ポンプ・電気温水器・蓄熱暖房機など､200V電源の配線用遮断器です｡●端子を締付けるねじで上下する線押え板付のため､簡単で確実な配線ができます●過電流と短絡電流から回路を保護します●端子のカバーはワンタッチで着脱できます●単相3線式

商品コード：

4518340272422

●極数…2P●素子数…2E●定格電圧…AC100/200V●定格電流…30A●定格遮断容量…1500A●フレーム容量…30AF●接続方法…ソルダレス●サイズ…32×70×54.5mm●重量…89g●エアコン・ポンプ・電気温水器・蓄熱暖房機など､200V電源の配線用遮断器です｡●端子を締付けるねじで上下する線押え板付のため､簡単で確実な配線ができます●過電流と短絡電流から回路を保護します●端子のカバーはワンタッチで着脱できます●単相3線式

商品コード：

4518340272484

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…1A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●梱包サイズ:76×19×67●梱包重量80g

商品コード：

4548745808179

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…2A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808186

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…3A●型式…CP30-BA●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808193

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…5A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:66×19×66●梱包重量80g

商品コード：

4548745808209

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…7A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808421

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…10A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808438

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…20A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808452

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…1A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:80×37×62●梱包重量80g

商品コード：

4548745808476

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…2A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:80×40×67●梱包重量161g

商品コード：

4548745808483

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…3A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:78×40×67●梱包重量161g

商品コード：

4548745808704

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…5A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×65●梱包重量80g

商品コード：

4548745808711

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…7A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×65●梱包重量80g

商品コード：

4548745808728

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…10A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:80×38×67●梱包重量161g

商品コード：

4548745808735

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…15A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×66●梱包重量80g

商品コード：

4548745808742

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…20A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:76×37×66●梱包重量160g

商品コード：

4548745808759

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…30A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×66●梱包重量80g

商品コード：

4548745808766

型番…TCL-1SV3●適用品番…EA940MM-45～-48、MN-41～-49●入数は2個入りです●梱包サイズ:165×70×75●梱包重量100g

商品コード：

4548745596519

型番…TCS-05SV2●適用品番…EA940MM-21～-26●入数は2個入りです●梱包サイズ:100×28×115●梱包重量18g

商品コード：

4548745596526

型番…TCS-05SV3●適用品番…EA940MM-27～-32、MN-11～-36●入数は2個入りです●梱包サイズ:90×26×80●梱包重量28g

商品コード：

4548745596533

型番…TCS-1SV2●適用品番…旧EA940MM-41～-44●入数は2個入りです●梱包サイズ:100×22×95●梱包重量22g

商品コード：

4548745596540

型番…TCS-1SV3●適用品番…EA940MM-45～-48、MN-41～-49●入数は2個入りです●梱包サイズ:150×23×150●梱包重量33g

商品コード：

4548745596557

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：50b：130c：68ca：90●重量…450g●フレーム50用●極数…2極●定格電流…15A●梱包サイズ:130×60×95●梱包重量467g

商品コード：

4548745597882

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：50b：130c：68ca：90●重量…450g●フレーム50用●極数…2極●定格電流…20A●梱包サイズ:130×60×95●梱包重量469g

商品コード：

4548745597899

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：50b：130c：68ca：90●重量…450g●フレーム50用●極数…2極●定格電流…30A●梱包サイズ:130×60×95●梱包重量470g

商品コード：

4548745597905

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：50b：130c：68ca：90●重量…450g●フレーム50用●極数…2極●定格電流…40A●梱包サイズ:130×60×95●梱包重量473g

商品コード：

4548745598124

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：50b：130c：68ca：90●重量…450g●フレーム50用●極数…2極●定格電流…50A●梱包サイズ:130×60×95●梱包重量471g

商品コード：

4548745598131

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：50b：130c：68ca：90●重量…450g●フレーム60用●極数…2極●定格電流…60A●梱包サイズ:134×59×98●梱包重量517g

商品コード：

4548745598148

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：75b：130c：68ca：90●重量…650g●フレーム50用●極数…3極●定格電流…15A●梱包サイズ:130×80×95●梱包重量625g

商品コード：

4548745598155

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：75b：130c：68ca：90●重量…650g●フレーム50用●極数…3極●定格電流…20A●梱包サイズ:134×85×97●梱包重量620g

商品コード：

4548745598162

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：75b：130c：68ca：90●重量…650g●フレーム50用●極数…3極●定格電流…30A●梱包サイズ:133×80×95●梱包重量629g

商品コード：

4548745598179

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：75b：130c：68ca：90●重量…650g●フレーム50用●極数…3極●定格電流…40A●梱包サイズ:130×80×95●梱包重量620g

商品コード：

4548745598186

型番…NF63-CV●定格絶縁電圧…600V●サイズ（mm）…a：75b：130c：68ca：90●重量…650g●フレーム50用●極数…3極●定格電流…50A●梱包サイズ:133×86×97●梱包重量629g

商品コード：

4548745598407

型番…NF125-CV●定格絶縁電圧…600V●サイズ（mm）…a：90b：130c：68ca：90●重量…1000g●フレーム100用●極数…3極●定格電流…75A●梱包サイズ:130×100×95●梱包重量813g

商品コード：

4548745598681

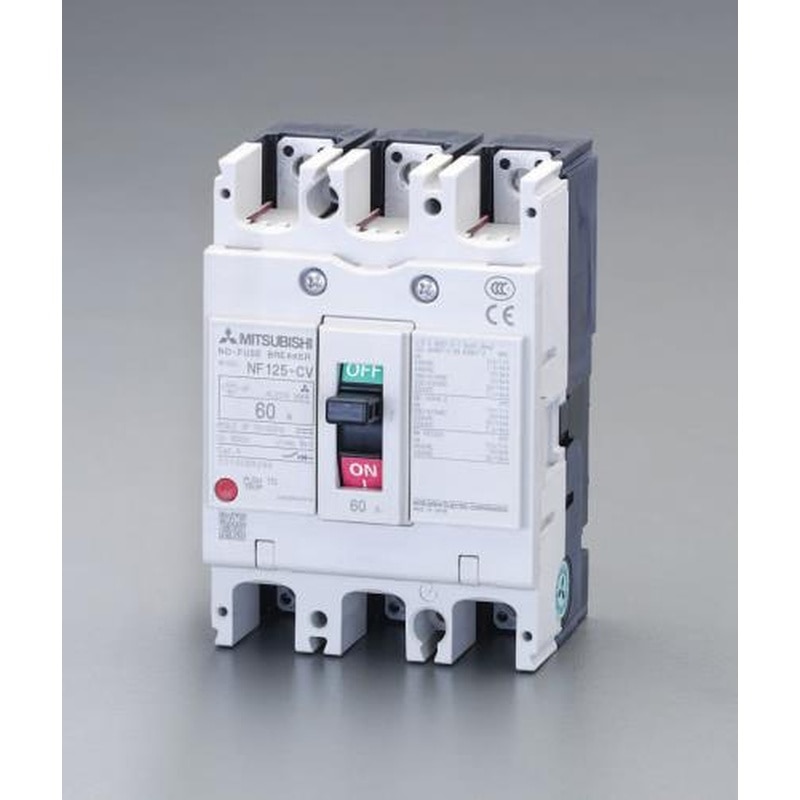

型番…NF125-CV●定格絶縁電圧…600V●サイズ（mm）…a：90b：130c：68ca：90●重量…1000g●フレーム100用●極数…3極●定格電流…100A●梱包サイズ:130×100×95●梱包重量814g

商品コード：

4548745598698

型番…NF125-CV●定格絶縁電圧…600V●サイズ（mm）…a：90b：130c：68ca：90●重量…1000g●フレーム125用●極数…3極●定格電流…125A●梱包サイズ:133×100×98●梱包重量812g

商品コード：

4548745598704

型番…NV63-CV●フレーム50用●定格使用電圧…100～240V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…700g●極数…2極●定格電流…15A●梱包サイズ:133×95×85●梱包重量596g

商品コード：

4548745598971

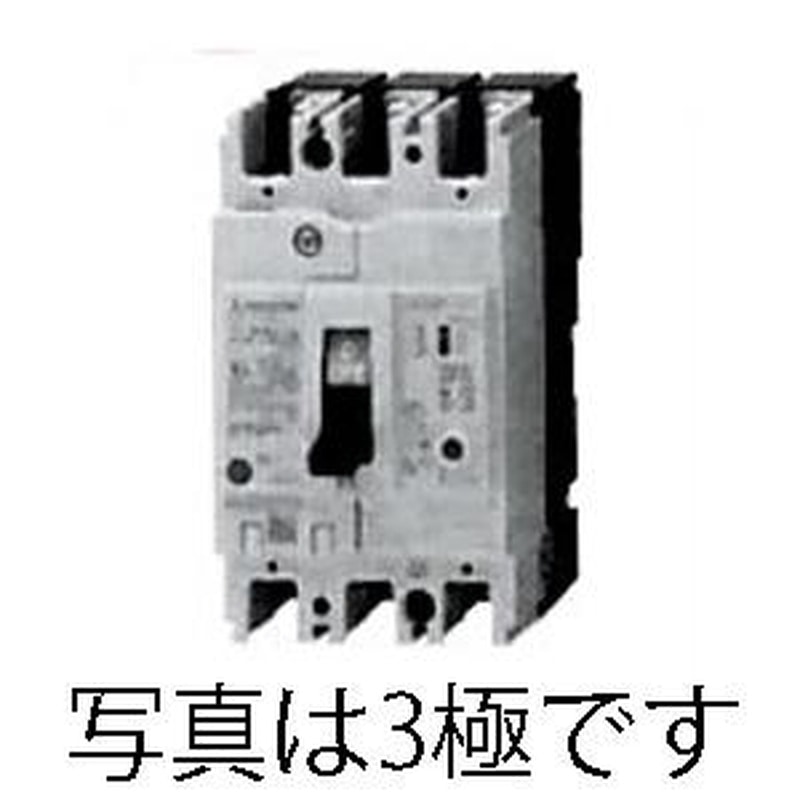

型番…NV63-CV●フレーム50用●定格使用電圧…100～240V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…700g●極数…2極●定格電流…30A●梱包サイズ:133×95×83●梱包重量600g

商品コード：

4548745598995

型番…NV63-CV●フレーム50用●定格使用電圧…100～240V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…700g●極数…2極●定格電流…40A●梱包サイズ:133×85×95●梱包重量640g

商品コード：

4548745599008

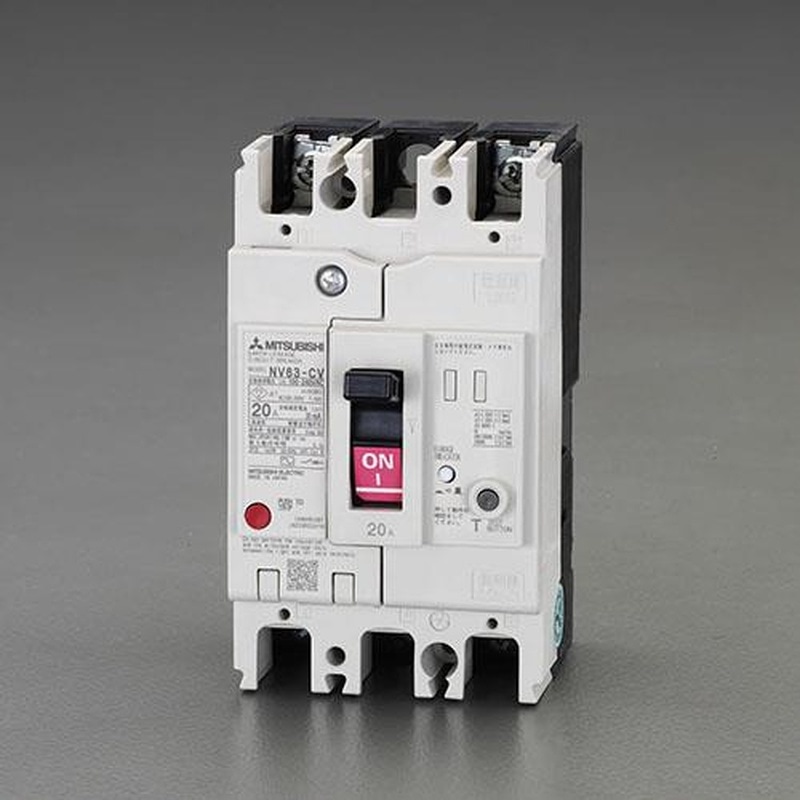

型番…NV63-CV●フレーム50用●定格使用電圧…100～440V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…750g●極数…3極●定格電流…15A●梱包サイズ:135×85×100●梱包重量664g

商品コード：

4548745599244

型番…NV63-CV●フレーム50用●定格使用電圧…100～440V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…750g●極数…3極●定格電流…20A●梱包サイズ:133×85×97●梱包重量665g

商品コード：

4548745599251

型番…NV63-CV●フレーム50用●定格使用電圧…100～440V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…750g●極数…3極●定格電流…30A●梱包サイズ:135×85×98●梱包重量669g

商品コード：

4548745599268

型番…NV63-CV●フレーム50用●定格使用電圧…100～440V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…750g●極数…3極●定格電流…40A●梱包サイズ:135×84×98●梱包重量712g

商品コード：

4548745599275

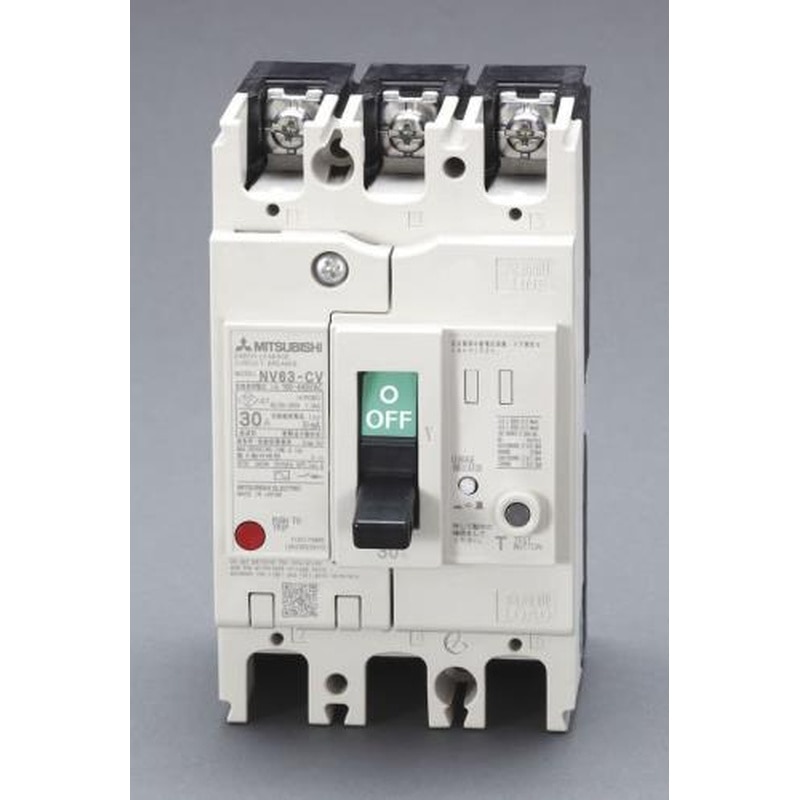

型番…NV63-CV●フレーム60用●定格使用電圧…100～440V●定格感度電流…30mA●サイズ（mm）…a：75b：130c：68ca：90●重量…800g●極数…3極●定格電流…60A●梱包サイズ:134×85×96●梱包重量800g

商品コード：

4548745599299

型番…NV63-CV●フレーム50用●定格使用電圧…100～440V●定格感度電流…100・200・500mA(切替式)●サイズ（mm）…a：75b：130c：68ca：90●重量…750g●極数…3極●定格電流…15A●梱包サイズ:135×85×98●梱包重量662g

商品コード：

4548745599305
