マシンケーブル保護管

型番…MFPK-22BM●適合ノックアウト径…φ22●適合管…EA947TB-31・32●カラー…白●サイズ…φD1：44、φD2：35、Ｌ：57●ねじサイズ…G3/4●メスねじタイプのコネクタなのでボックス内のスペースが多くとれ便利です。●配電盤などへの接続に●防水タイプ●梱包サイズ:95×59×45●梱包重量46g

商品コード：

4550061386552

型番…MFPB-12●サイズ…φD：18、Ｌ：22、φd：12、l：19.5●材質…PC●適合品番…EA947TA-1・2EA947TB-1・2●マシンフレキの端末保護に●梱包サイズ:38×54×18●梱包重量2g

商品コード：

4550061386576

型番…MFPB-14●サイズ…φD：22.5、Ｌ：23、φd：15、l：20.5●材質…PC●適合品番…EA947TA-11・12EA947TB-11・12●マシンフレキの端末保護に●梱包サイズ:38×93×24●梱包重量2g

商品コード：

4550061386583

型番…MFPB-22●サイズ…φD：31.5、Ｌ：30、φd：23、l：27.5●材質…PC●適合品番…EA947TA-31・32EA947TB-31・32●マシンフレキの端末保護に●梱包サイズ:49×86×30●梱包重量4g

商品コード：

4550061386606

型番…MFPB-28●サイズ…φD：37.5、Ｌ：24、φd：28、l：37.5●材質…PC●適合品番…EA947TA-41・42EA947TB-41・42●マシンフレキの端末保護に●梱包サイズ:50×95×38●梱包重量8g

商品コード：

4550061386613

型番…SKD-20●材質…難燃性ポリエチレン●内径(mm)…17±1.0●外径(mm)…23±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…650g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:390×420×115●梱包重量560g

商品コード：

4550061796382

型番…SKD-26S●材質…難燃性ポリエチレン●内径(mm)…24±1.0●外径(mm)…30.5±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…700g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:425×470×115●梱包重量780g

商品コード：

4550061796399

型番…SKD-33●材質…難燃性ポリエチレン●内径(mm)…32±1.0●外径(mm)…36.8±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…750g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:480×490×110●梱包重量980g

商品コード：

4550061796405

型番…SKD-40●材質…難燃性ポリエチレン●内径(mm)…38±1.0●外径(mm)…45.5±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…800g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:530×520×150●梱包重量1300g

商品コード：

4550061796412

型番…SKD-45●材質…難燃性ポリエチレン●内径(mm)…42±1.0●外径(mm)…52±1.0●サイズ…肉厚(T)：0.5～0.53mmL：3.5～4.0mm●全長…10m●重量…850g●使用温度範囲…-40～50℃●規格…UL94V2●耐久年数…約25年●カラー…黒●スリット入り●耐摩擦性・耐薬品性に優れており、屋外使用によるUVなどにも耐久性があります。●軽量・可とう性があり、潰れにくい波付肉厚管です。●RoHS対応品●延長方向にスリット加工が施されているので、綿材の収納作業が簡単にできます。●梱包サイズ:565×575×160●梱包重量1780g

商品コード：

4550061796429

●内径…15.8mm●外径…21.1mm●長さ…1m●使用温度範囲…－33～63℃●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●耐油性●工場の機械回り等●梱包サイズ:180×44×285●梱包重量246g

商品コード：

4548745431353

●内径…15.8mm●外径…21.1mm●長さ…3m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●工場の機械回り等●耐油性●梱包サイズ:300×85×270●梱包重量780g

商品コード：

4548745431360

●内径…15.8mm●外径…21.1mm●長さ…5m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:400×62×380●梱包重量1180g

商品コード：

4548745431377

●内径…15.8mm●外径…21.1mm●長さ…10m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:275×280×95●梱包重量2410g

商品コード：

4548745431384

●内径…15.8mm●外径…21.1mm●長さ…50m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:470×470×150●梱包重量11480g

商品コード：

4548745431391

●内径…20.8mm●外径…26.5mm●長さ…1m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:230×26×305●梱包重量328g

商品コード：

4548745431407

●内径…20.8mm●外径…26.5mm●長さ…3m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:400×65×375●梱包重量940g

商品コード：

4548745431414

●内径…20.8mm●外径…26.5mm●長さ…5m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:530×64×420●梱包重量1560g

商品コード：

4548745431421

●内径…20.8mm●外径…26.5mm●長さ…10m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:395×395×100●梱包重量2600g

商品コード：

4548745431438

●内径…26.4mm●外径…33.2mm●長さ…1m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:270×32×395●梱包重量460g

商品コード：

4548745431452

●内径…26.4mm●外径…33.2mm●長さ…3m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:400×94×380●梱包重量1220g

商品コード：

4548745431469

●内径…26.4mm●外径…33.2mm●長さ…5m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:440×450×110●梱包重量2200g

商品コード：

4548745431476

●内径…26.4mm●外径…33.2mm●長さ…10m●材質…スクエアロック構造の亜鉛メッキ鋼帯製のチューブに耐油・耐候性に優れたビニールをコーティング●使用温度範囲…－33～63℃●耐油性●工場の機械回り等●梱包サイズ:330×340×120●梱包重量4320g

商品コード：

4548745431483

●ねじサイズ…CTC19●内径…14.5mm●外径…36mm●全長…32mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…20mm●フレキチューブをボックスに接続するストレートコネクター●接続ねじの内側にナイロンブッシングを挿入済でケーブルを傷めません。●EA947SA-1～SC-30用●防水仕様●梱包サイズ:105×32×65●梱包重量73g

商品コード：

4548745431506

●ねじサイズ…CTC25●内径…19.5mm●外径…43mm●全長…39mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…26mm●フレキチューブをボックスに接続するストレートコネクター●接続ねじの内側にナイロンブッシングを挿入済でケーブルを傷めません。●EA947SA-1～SC-30用●防水仕様●梱包サイズ:120×38×80●梱包重量105g

商品コード：

4548745431513

●ねじサイズ…CTC31●内径…25.5mm●外径…50.5mm●全長…45mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…33mm●フレキチューブをボックスに接続するストレートコネクター●接続ねじの内側にナイロンブッシングを挿入済でケーブルを傷めません。●EA947SA-1～SC-30用●防水仕様●梱包サイズ:130×45×100●梱包重量163g

商品コード：

4548745431520

●ねじサイズ…CTG16●内径…14.5mm●外径…36mm●全長…32mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…22mm●フレキチューブをボックスに接続するストレートコネクター●接続ねじの内側にナイロンブッシングを挿入済でケーブルを傷めません。●EA947SA-1～SC-30用●防水仕様●梱包サイズ:95×32×65●梱包重量72g

商品コード：

4548745431537

●ねじサイズ…CTG22●内径…19.5mm●外径…43mm●全長…39mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…27mm●フレキチューブをボックスに接続するストレートコネクター●接続ねじの内側にナイロンブッシングを挿入済でケーブルを傷めません。●EA947SA-1～SC-30用●防水仕様●梱包サイズ:115×38×80●梱包重量107g

商品コード：

4548745431544

●ねじサイズ…CTG28●内径…25.5mm●外径…50.5mm●全長…45mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…34mm●フレキチューブをボックスに接続するストレートコネクター●接続ねじの内側にナイロンブッシングを挿入済でケーブルを傷めません。●EA947SA-1～SC-30用●防水仕様●梱包サイズ:100×45×80●梱包重量164g

商品コード：

4548745431551

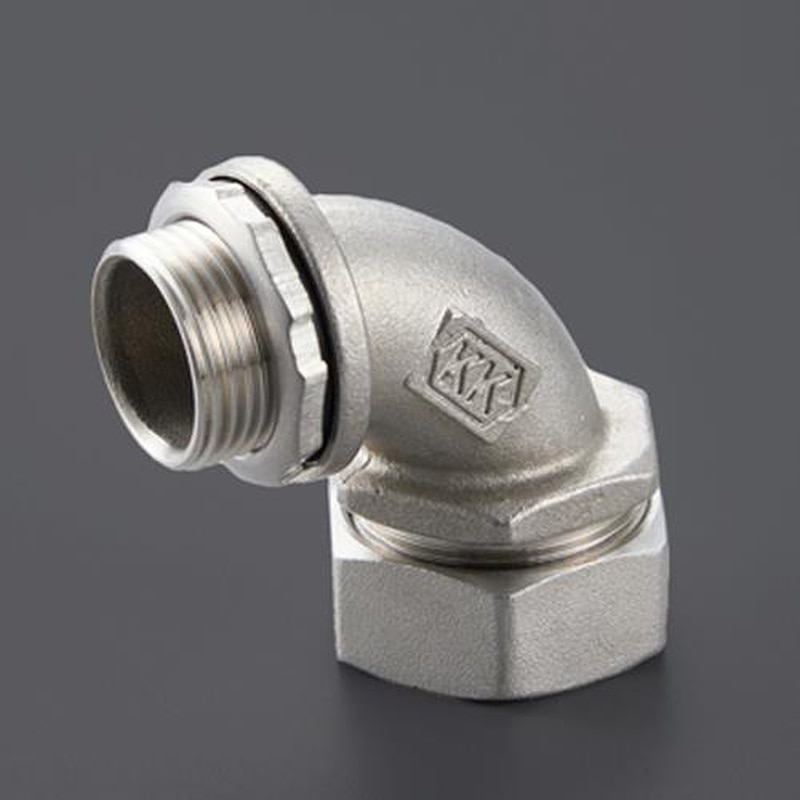

●ねじサイズ…CTC19●内径…14.5mm●外径…36mm●全長…42mm●材質…真鍮製(亜鉛電気メッキ)●仕様…薄鋼用●制御盤最小取付穴寸法…20mm●EA947SA-1～SC-30用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●梱包サイズ:125×33×65●梱包重量115g

商品コード：

4548745431568

●ねじサイズ…CTC25●内径…19.5mm●外径…43mm●全長…46mm●材質…真鍮製(亜鉛電気メッキ)●仕様…薄鋼用●制御盤最小取付穴寸法…26mm●フレキチューブを電線管に接続するアングルコネクター●EA947SA-1～SC-30用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●梱包サイズ:145×38×80●梱包重量151g

商品コード：

4548745431575

●ねじサイズ…CTC31●内径…25.5mm●外径…50.5mm●全長…52mm●材質…真鍮製(亜鉛電気メッキ)●仕様…薄鋼用●制御盤最小取付穴寸法…33mm●フレキチューブを電線管に接続するアングルコネクター●EA947SA-1～SC-30用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●梱包サイズ:155×51×100●梱包重量234g

商品コード：

4548745431582

●ねじサイズ…CTG16●内径…14.5mm●外径…36mm●全長…42mm●材質…真鍮製(亜鉛電気メッキ)●仕様…厚鋼用●制御盤最小取付穴寸法…22mm●フレキチューブを電線管に接続するアングルコネクター●EA947SA-1～SC-30用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●梱包サイズ:110×45×80●梱包重量113g

商品コード：

4548745431599

●ねじサイズ…CTG22●内径…19.5mm●外径…43mm●全長…46mm●材質…真鍮製(亜鉛電気メッキ)●仕様…厚鋼用●制御盤最小取付穴寸法…27mm●フレキチューブを電線管に接続するアングルコネクター●EA947SA-1～SC-30用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●梱包サイズ:145×42×80●梱包重量151g

商品コード：

4548745431605

●ねじサイズ…CTG28●内径…25.5mm●外径…50.5mm●全長…52mm●材質…真鍮製(亜鉛電気メッキ)●仕様…厚鋼用●制御盤最小取付穴寸法…34mm●フレキチューブを電線管に接続するアングルコネクター●EA947SA-1～SC-30用●防水仕様●フレキシブルチューブをボックスに接続する90度アングルコネクター●梱包サイズ:155×53×80●梱包重量233g

商品コード：

4548745431612

●ねじサイズ…CTC19●内径…14.5mm●外径…36mm●全長…40mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…20mm●フレキチューブを電線管に接続するストレートコネクター●EA947SA-1～SC-30用●防水仕様●梱包サイズ:90×33×65●梱包重量68g

商品コード：

4548745431629

●ねじサイズ…CTC25●内径…19.5mm●外径…43mm●全長…40mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…26mm●フレキチューブを電線管に接続するストレートコネクター●EA947SA-1～SC-30用●防水仕様●梱包サイズ:120×42×80●梱包重量111g

商品コード：

4548745431636

●ねじサイズ…CTC31●内径…25.5mm●外径…50.5mm●全長…46mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…33mm●フレキチューブを電線管に接続するストレートコネクター●EA947SA-1～SC-30用●防水仕様●梱包サイズ:118×45×83●梱包重量167g

商品コード：

4548745431643

●ねじサイズ…CTG16●内径…14.5mm●外径…36mm●全長…40mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…22mm●フレキチューブを電線管に接続するストレートコネクター●EA947SA-1～SC-30用●防水仕様●梱包サイズ:112×36×65●梱包重量76g

商品コード：

4548745431650

●ねじサイズ…CTG22●内径…19.5mm●外径…43mm●全長…40mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…27mm●フレキチューブを電線管に接続するストレートコネクター●EA947SA-1～SC-30用●防水仕様●梱包サイズ:120×38×80●梱包重量99g

商品コード：

4548745431667

●ねじサイズ…CTG28●内径…25.5mm●外径…50.5mm●全長…46mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●フレキチューブを電線管に接続するストレートコネクター●EA947SA-1～SC-30用●制御盤最小取付穴寸法…34mm●防水仕様●梱包サイズ:120×47×80●梱包重量153g

商品コード：

4548745431674

●フレキ管呼びサイズ…1/2●接続電線管サイズ…E19●内径…14.5mm●外径…36mm●全長…39mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…20mm●EA947SA-1～SC-30用●非防水●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:115×32×65●梱包重量83g

商品コード：

4548745431681

●フレキ管呼びサイズ…3/4●接続電線管サイズ…E25●内径…19.5mm●外径…43mm●全長…40mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●制御盤最小取付穴寸法…26mm●EA947SA-1～SC-30用●非防水●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:120×46×80●梱包重量108g

商品コード：

4548745431698

●フレキ管呼びサイズ…1●接続電線管サイズ…E31●内径…25.5mm●外径…50.5mm●全長…48mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…薄鋼用●EA947SA-1～SC-30用●非防水●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:118×53×80●梱包重量167g

商品コード：

4548745431704

●フレキ管呼びサイズ…1/2●接続電線管サイズ…G16●内径…14.5mm●外径…36mm●全長…39mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…22mm●EA947SA-1～SC-30用●非防水●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:96×32×65●梱包重量88g

商品コード：

4548745431711

●フレキ管呼びサイズ…3/4●接続電線管サイズ…G22●内径…19.5mm●外径…43mm●全長…40mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…27mm●EA947SA-1～SC-30用●非防水●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:116×47×82●梱包重量116g

商品コード：

4548745431728

●フレキ管呼びサイズ…1●接続電線管サイズ…G28●内径…25.5mm●外径…50.5mm●全長…48mm●材質…亜鉛ダイカスト製(亜鉛電気メッキ処理)●仕様…厚鋼用●制御盤最小取付穴寸法…34mm●EA947SA-1～SC-30用●非防水●※施工時にコーキング等で防水処理を施してください。●梱包サイズ:140×54×105●梱包重量170g

商品コード：

4548745431735

型番…JCOT-13N●内径…13.2mm●外径…17.5mm●全長…50m●耐熱温度…80℃(一時的)●材質…難燃ポリプロピレン●ケーブルの保護や収束などに●軽くて可とう性があり、潰れにくい波付保護電線管です。●難燃性の為、自己消火性があります。●RoHS対応品●スリット有●梱包サイズ:500×500×200●梱包重量2100g

商品コード：

4548745674200

型番…JCOT-15N●内径…15.2mm●外径…19.5mm●全長…50m●耐熱温度…80℃(一時的)●材質…難燃ポリプロピレン●ケーブルの保護や収束などに●軽くて可とう性があり、潰れにくい波付保護電線管です。●難燃性の為、自己消火性があります。●RoHS対応品●スリット有●梱包サイズ:500×500×200●梱包重量2350g

商品コード：

4548745674217

型番…JCOT-22N●材質…難燃ポリプロピレン●内径(A)…22.0mm●外径(B)…27.0mm●サイズ…P：4.2mm、t：0.30±0.06mm●全長…20m●重量（箱含む）…約1630g●色…黒●耐熱温度…80℃(一時的)●スリット有●ケーブルの保護や収束などに。●軽くて可とう性があり、潰れにくい波付保護電線管です。●難燃性の為、自己消火性があります。●RoHS対応品●梱包サイズ:500×500×150●梱包重量1630g

商品コード：

4548745564808
