電線管

型番…IKG-48●材質…アルミテープ●適合配管呼び径（外径）…PF管：36（45.5mm）、CD管：42（48.0mm）●サイズ(mm)…L1：175、L2：200、W：55、t：2●直貫通時最大ケーブルサイズ…CVT600V38m㎡以下●ケーブル直貫通及びPF管・CD管貫通の防火区画貫通部措置部材です。●消防特定共住区画貫通適合（壁・中空壁において、平成17年消防庁告示第4号の基準に適合し、(財)日本消防設備安全センター評定を取得しています。）●加熱により、約4倍以上に膨張し、煙や熱を遮断する熱膨張性耐熱シートを使用しています。●一つの開口穴で「PF管・CD管3本」＋「直貫通ケーブル」までの貫通処理が可能です。（特定共住区画貫通の消防評定は1開口穴にPF管またはCD管を1本までです。）●壁面との段差がない美しい仕上がりが可能です。●一部に粘着材が付いているので、簡単に取り付けることができます。●梱包サイズ:195×4×76●梱包重量40g

商品コード：

4548745823400

型番…PVP-1505J●色…ベージュ●サイズ(mm)…150×150×55●重量(g)…463●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:173×182×79●梱包重量468g

商品コード：

4550061080054

型番…PVP-1507J●色…ベージュ●サイズ(mm)…150×150×75●重量(g)…538●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:160×160×87●梱包重量550g

商品コード：

4550061080061

型番…PVP-1510J●色…ベージュ●サイズ(mm)…150×150×100●重量(g)…644●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:164×171×109●梱包重量646g

商品コード：

4550061080078

型番…PVP-1515J●色…ベージュ●サイズ(mm)…150×150×150●重量(g)…859●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:169×166×159●梱包重量862g

商品コード：

4550061080108

型番…PVP-2010J●色…ベージュ●サイズ(mm)…200×200×100●重量(g)…950●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:224×217×108●梱包重量960g

商品コード：

4550061080368

型番…PVP-2015J●色…ベージュ●サイズ(mm)…200×200×150●重量(g)…1232●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:228×229×160●梱包重量1238g

商品コード：

4550061080375

型番…PVP-2020J●色…ベージュ●サイズ(mm)…200×200×200●重量(g)…1520●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:219×226×207●梱包重量1530g

商品コード：

4550061080382

型番…PVP-3020J●色…ベージュ●サイズ(mm)…300×300×200●重量(g)…3017●材質…PVC●高耐候性●耐衝撃性HI●正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:322×324×218●梱包重量3004g

商品コード：

4550061080849

型番…PVP-1005BJ●色…ベージュ●サイズ(mm)…100×100×55●重量(g)…248●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:120×131×68●梱包重量264g

商品コード：

4550061080948

型番…PVP-1007BJ●色…ベージュ●サイズ(mm)…100×100×75●重量(g)…297●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:114×115×91●梱包重量300g

商品コード：

4550061080962

型番…PVP-1010BJ●色…ベージュ●サイズ(mm)…100×100×100●重量(g)…354●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:113×114×109●梱包重量370g

商品コード：

4550061080979

型番…PVP-1208BJ●色…ベージュ●サイズ(mm)…120×120×80●重量(g)…432●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:190×138×96●梱包重量454g

商品コード：

4550061080986

型番…PVP-1505BJ●色…ベージュ●サイズ(mm)…150×150×55●重量(g)…548●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:170×180×90●梱包重量554g

商品コード：

4550061080993

型番…PVP-1507BJ●色…ベージュ●サイズ(mm)…150×150×75●重量(g)…623●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:166×169×86●梱包重量644g

商品コード：

4550061081006

型番…PVP-1510BJ●色…ベージュ●サイズ(mm)…150×150×100●重量(g)…730●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:168×172×108●梱包重量734g

商品コード：

4550061081099

型番…PVP-1515BJ●色…ベージュ●サイズ(mm)…150×150×150●重量(g)…941●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:174×175×160●梱包重量952g

商品コード：

4550061081105

型番…PVP-2010BJ●色…ベージュ●サイズ(mm)…200×200×100●重量(g)…1165●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:221×228×112●梱包重量1074g

商品コード：

4550061081112

型番…PVP-2015BJ●色…ベージュ●サイズ(mm)…200×200×150●重量(g)…1350●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:225×227×158●梱包重量1352g

商品コード：

4550061081129

型番…PVP-2020BJ●色…ベージュ●サイズ(mm)…200×200×200●重量(g)…1620●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:225×227×208●梱包重量1620g

商品コード：

4550061081136

型番…PVP-3020BJ●色…ベージュ●サイズ(mm)…300×300×200●重量(g)…3193●材質…PVC●IP規格…IPX3●高耐候性●耐衝撃性HI●防水<カブセ蓋>正方形〈ノック無〉●電線の分岐や接続に使用します。●梱包サイズ:325×333×211●梱包重量3192g

商品コード：

4550061081143

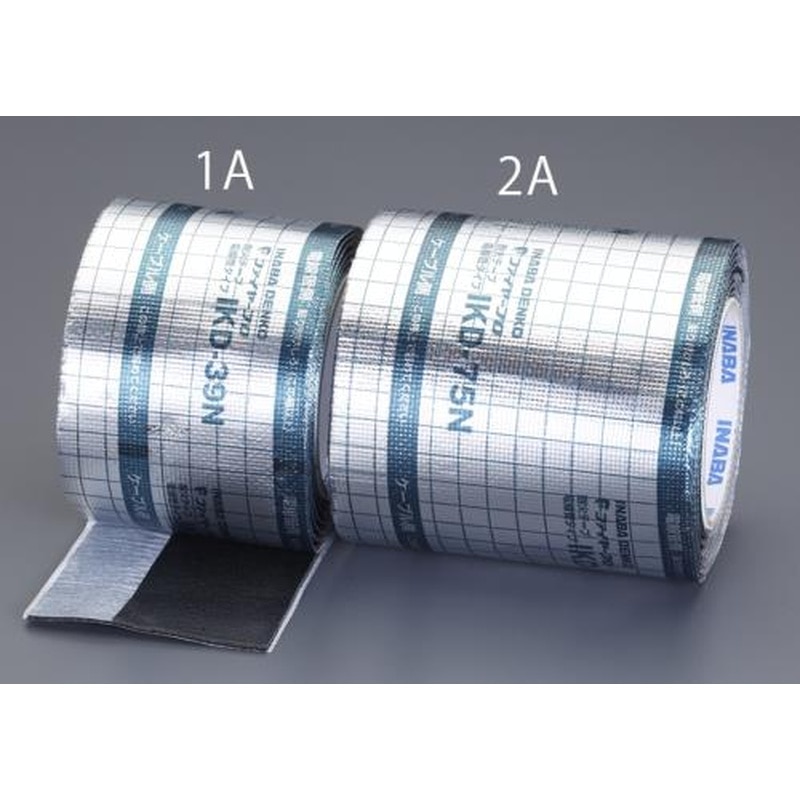

型番…IKD-39N●電線管タイプ●テープ幅…85mm●テープ長さ…2m●テープ厚…2mm●適合電線管…～φ39mm(推奨φ16～φ39mm)●材質…基材：アルミ（補強線入）耐熱シール材：熱膨張性ブチル●床・壁・中空壁・片壁等に。●”地震に強い”新耐火工法で準耐火45分にも対応。●地震の揺れで電線が動いてもはずれにくいスライドシート採用。外れ、脱落を防ぎます。●電線管の片側に耐火テープと針金2ヶ所を巻くだけの簡単施工。●梱包サイズ:128×130×103●梱包重量810g

商品コード：

4550061253465

型番…IKD-75N●電線管タイプ●テープ幅…125mm●テープ長さ…2m●テープ厚…2mm●適合電線管…～φ75mm(推奨φ42～φ75mm)●材質…基材：アルミ（補強線入）耐熱シール材：熱膨張性ブチル●床・壁・中空壁・片壁等に。●”地震に強い”新耐火工法で準耐火45分にも対応。●地震の揺れで電線が動いてもはずれにくいスライドシート採用。外れ、脱落を防ぎます。●電線管の片側に耐火テープと針金2ヶ所を巻くだけの簡単施工。●梱包サイズ:128×130×144●梱包重量1100g

商品コード：

4550061253472

型番…IRTR-N●幅(mm)…103●厚さ(mm)…4●材質…基材：ポリエチレン、アルミ耐熱シール剤：熱膨張性耐火材●長さ(m)…1.2●適合電線管…壁・床・中空壁：厚さ100mm以上金属管：被覆外径φ87mmケーブル：外径φ13.5mm●ひとつで何種もの配管サイズに対応可能です。●電線管タイプ●梱包サイズ:129×128×122●梱包重量956g

商品コード：

4550061676387

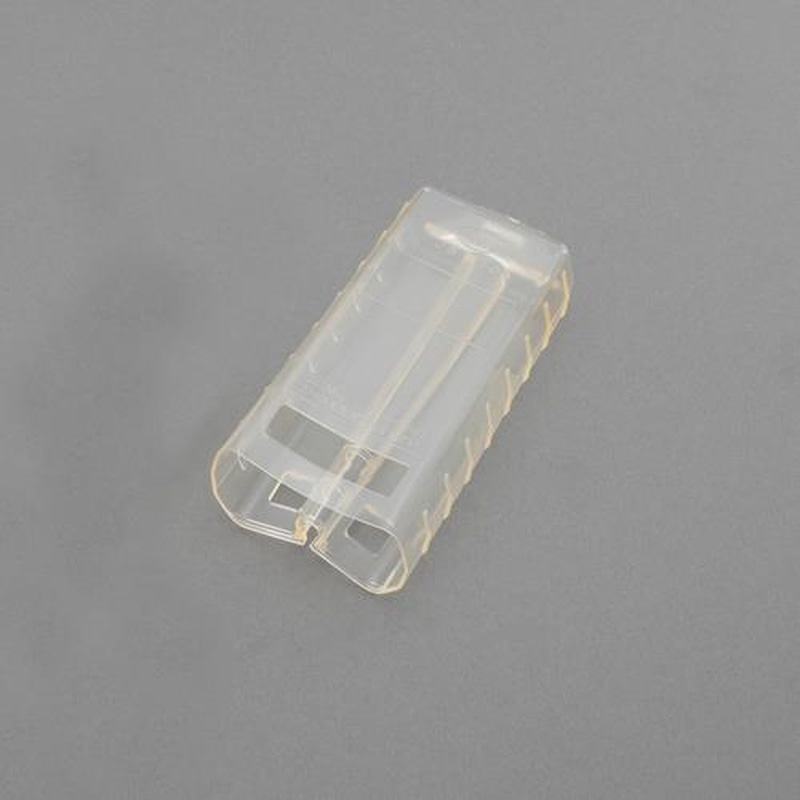

●サイズ…L：168mml：148mmW：80mmt：51mm●最高使用温度…75℃●材質…軟質塩化ビニル●耐電圧…3000V●かぶせて結束バンドで固定するだけ。作業時間が短縮できます。●結束部分に無理な力が加わることがないので非常に安全です。●背面にタテ溝を設けているため、吊りボルトにフィットします。●ソフトタイプで持ち運びにもかさばりません。●二重天井内先行配線にも最適です。●梱包サイズ:76×167×48●梱包重量92g

商品コード：

4550061701744

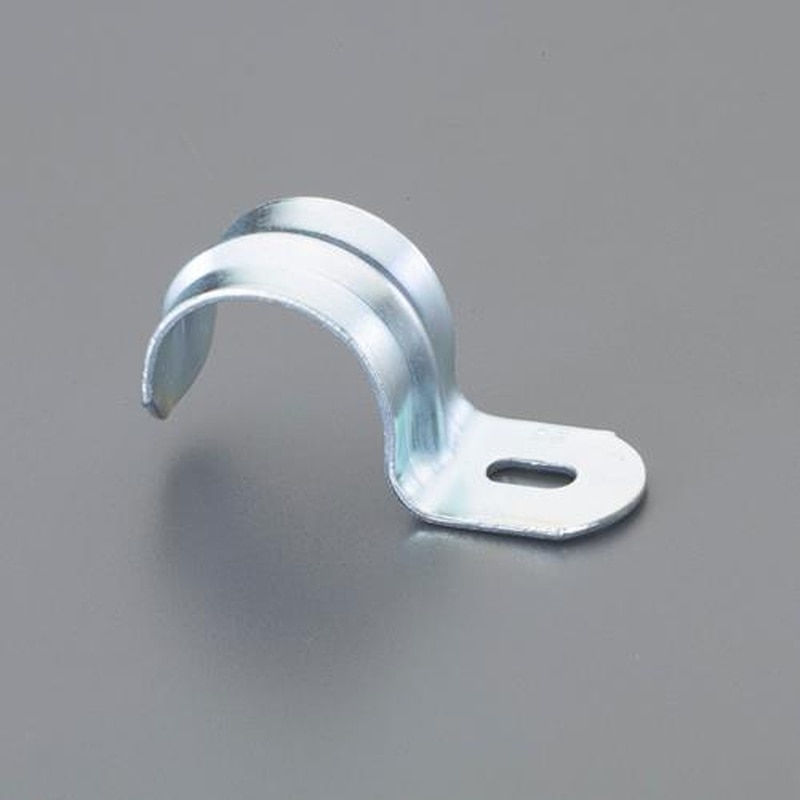

型番…DFS1631●呼び…E31・C31●適合径(mm)…32.0●入数(個)…10●材質…ステンレス●ねじ穴径…5.5mm●電線管を造営材に取り付ける場合に使用します。●ねじ無し電線管と薄鋼電線管に使用できます。●梱包サイズ:124×131×28●梱包重量210g

商品コード：

4550061748947

型番…PVM-0J●仕様…1～4方出兼用●サイズ(mm)…φ92.5×43●適合管…14・16・22(呼び22用(G3/4))●注意…コネクタサイズ22のCD、DF管コネクタはGタイプをご使用ください。●カラー…ベージュ●材質…PVC●JISC8435●ブランクタイプ●高耐候性●耐衝撃性HI●キャップを外し、コネクタを直接取り付けられます。(ロックナット不要)●1～4方出兼用でコネクタにより、異種管(CD管・PF管・VE管)の接続ができます。●蓋の取り外し、取り付けがビス1本でできます。●ボックスと蓋の境目が無いスマートなデザインです。●梱包サイズ:86×85×41●梱包重量90g

商品コード：

4550061801536

型番…PVU-BKJ●仕様…1～4方出●サイズ(W×D×H)mm…50×100×48●重量(g)…107●材質…PVC●適合コネクタサイズ…14・16・22(呼び22用(G3/4))●注意…コネクタサイズ22のCD、PF管コネクタはGタイプをご使用ください。●ブランクタイプ●高耐候性●耐衝撃性HI●オネジキャップ付●蓋の取り外し、取り付けビス1本でできます。●ボックスと蓋の境目が無いスマートなデザインです。●キャップを外し、コネクタを直接取り付けられます。(ロックナット不要)●1～4方出兼用でコネクタにより異種管(CD管・PF管・VE管)の接続ができます。●梱包サイズ:54×103×47●梱包重量108g

商品コード：

4550061801543

型番…PVM-0YJ●仕様…1～4方出兼用●サイズ(mm)…φ106×56●適合管…28(呼び28用(G1))●注意…コネクタサイズ28のCD、DF管コネクタはGタイプをご使用ください。●カラー…ベージュ●材質…PVC●JISC8435●ブランクタイプ●高耐候性●耐衝撃性HI●キャップを外し、コネクタを直接取り付けられます。(ロックナット不要)●1～4方出兼用でコネクタにより、異種管(CD管・PF管・VE管)の接続ができます。●蓋の取り外し、取り付けがビス1本でできます。●ボックスと蓋の境目が無いスマートなデザインです。●梱包サイズ:98×99×54●梱包重量174g

商品コード：

4550061801550

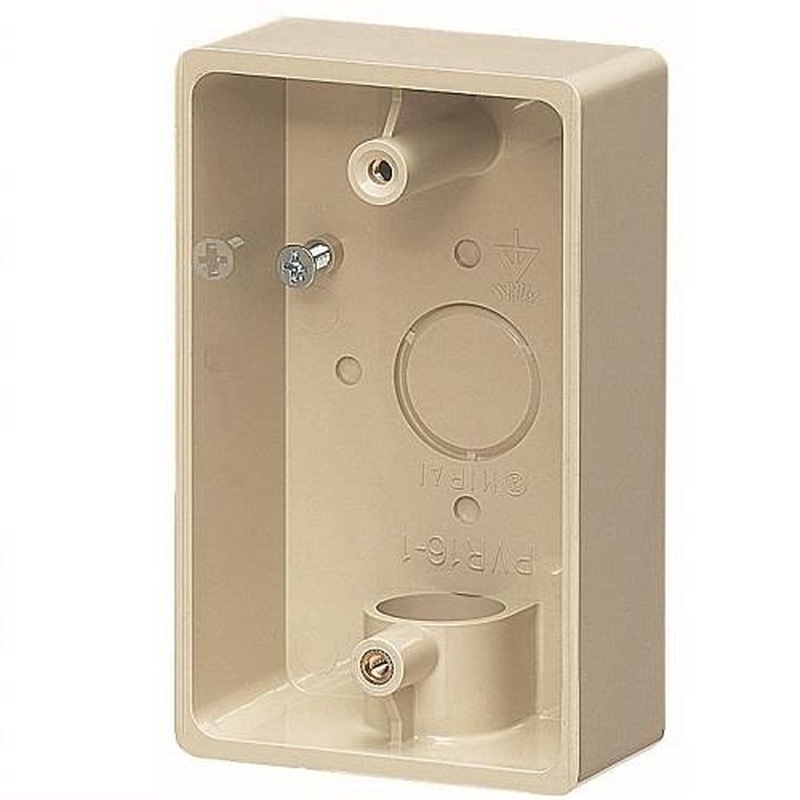

型番…PVR16-1J●仕様…1方出●適合管…VE管14・16●材質…PVC●サイズ…H:39mm●カラー…ベージュ●重量…113g●スイッチ1個用●1サイズ下のVE管も使用できるスリーブ付(1個)●梱包サイズ:74×122×38●梱包重量108g

商品コード：

4550061802816

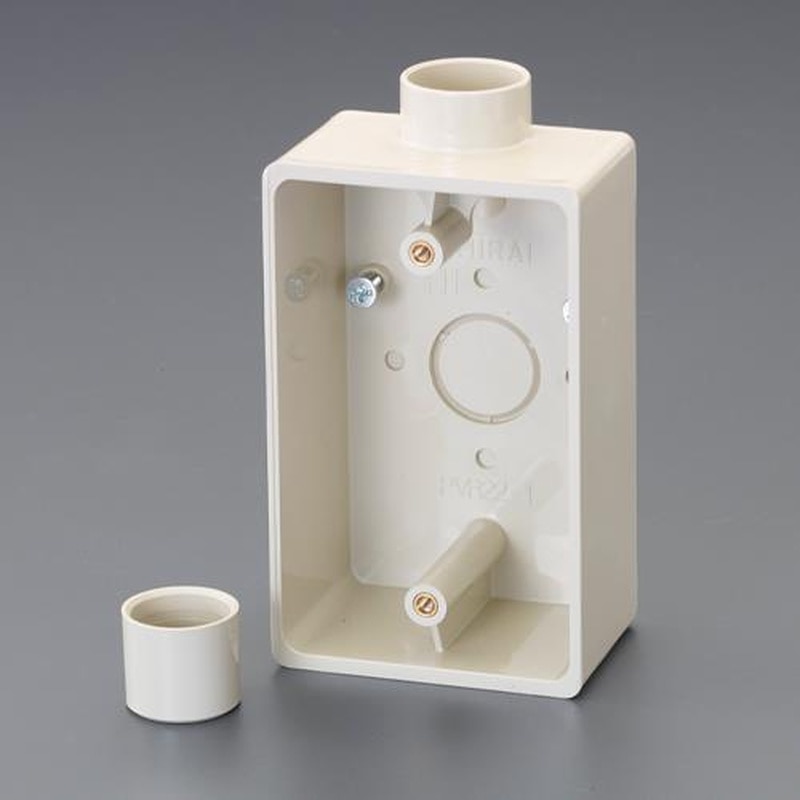

型番…PVR22-1J●仕様…1方出●適合管…VE管16・22●材質…PVC●サイズ…H:49mm●カラー…ベージュ●重量…128g●スイッチ1個用●1サイズ下のVE管も使用できるスリーブ付(1個)●梱包サイズ:73×135×48●梱包重量128g

商品コード：

4550061802854

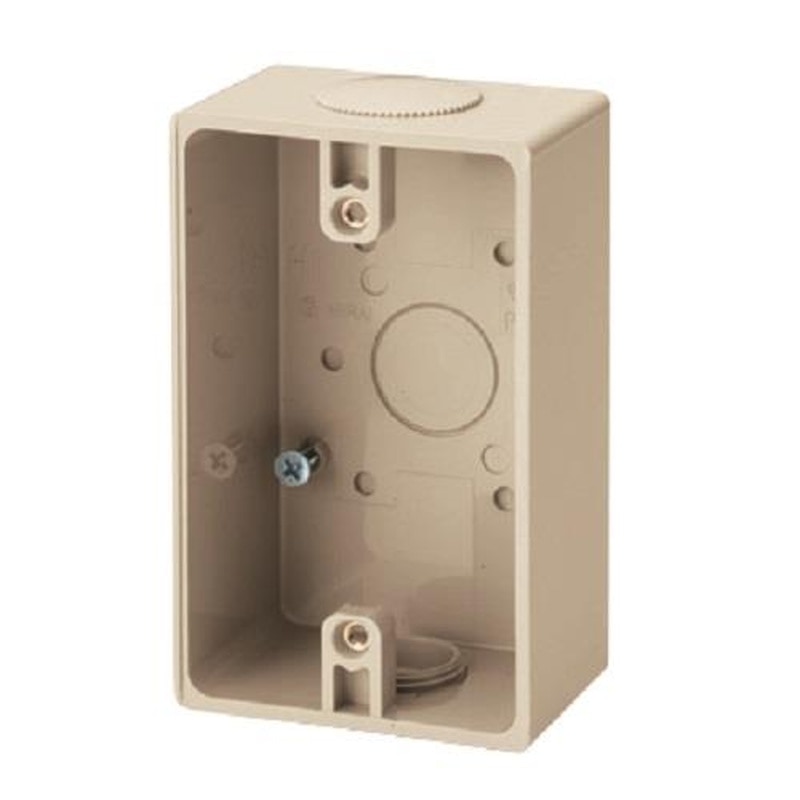

型番…PVR-BKYJ●コネクタねじのサイズ…22(G3/4)●サイズ(mm)…74×124×49.5●背面ノック…φ27.1×1mm●材質…PVC●重量…169g●スイッチ1個用●コネクタが取り付けられます。●梱包サイズ:96×184×51●梱包重量120g

商品コード：

4550061802861

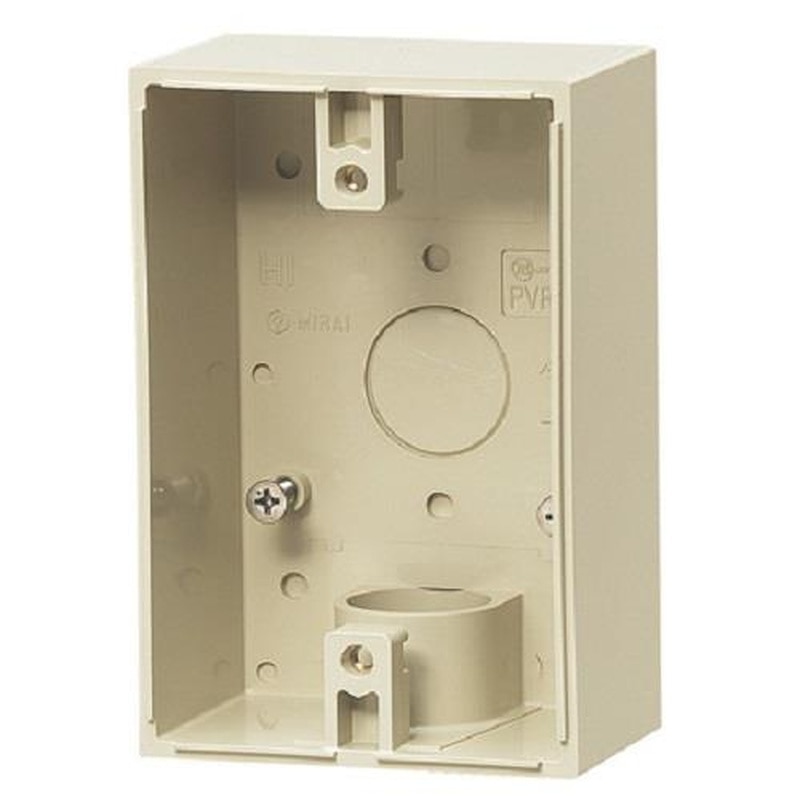

型番…PVR16-BC1J●仕様…1方出●適合管…VE管14・16●材質…PVC●カラー…ベージュ●重量…119g●防水コンセントにピッタリのワイドサイズ。●※片側のみ接地極が付いているコンセント等には適合しません。片側接地コンセント用ボックスをご使用ください。●※器具の種類によって取り付かないものがあります。●スイッチ1個用●1サイズ下のVE管も使用できるスリーブ付。●梱包サイズ:79×121×40●梱包重量120g

商品コード：

4550061802878

●パイプ外径(mm)…26.5●厚み(mm)…2.3●入数…1本●全長…1830mm●材質…鉄（亜鉛メッキ仕上げ）●呼び…G22●両端ねじ付●梱包サイズ:1840×30×30●梱包重量2500g

商品コード：

4550061940983

●パイプ外径(mm)…33.3●厚み(mm)…2.5●入数…1本●全長…1830mm●材質…鉄（亜鉛メッキ仕上げ）●呼び…G28●両端ねじ付●梱包サイズ:1850×40×30●梱包重量3420g

商品コード：

4550061941201

●材質…本体：難燃性ポリプロピレン窓部：透明ナイロン●サイズ…62×42×179(H)mm●詳細サイズ…A：179mm、B：42mm、C：62mm、D：72mm、E：52mm、F：1.5mm、G：φ8.1mm、H：22.0×8.1mm、J：φ4.5mm●カラー…グレー●耐熱温度…100℃●難燃UL-94V-2●結線部分を無理やりボックスに押し込む必要がなく安全性が向上します。●取付作業が簡単です。●360度、任意の方向から配線し、任意の方向に向けて取付できます。●多数の結線が収納できます。●環境にやさしく、自己消化性もあります。●鉄筋・鉄骨などの二重天井の先行配線用に便利です。●梱包サイズ:72×52×179●梱包重量52g

商品コード：

4548745746341

●材質…本体：難燃性ポリプロピレン窓部：透明ナイロン●サイズ…48×28×168(H)mm●詳細サイズ…A：168mm、B：28mm、C：48mm、D：56mm、E：38mm、F：1.3mm、G：φ6.7mm、H：12.0×6.7mm、J：φ4.5mm●カラー…グレー●耐熱温度…100℃●難燃UL-94V-2●結線部分を無理やりボックスに押し込む必要がなく安全性が向上します。●取付作業が簡単です。●360度、任意の方向から配線し、任意の方向に向けて取付できます。●多数の結線が収納できます。●環境にやさしく、自己消化性もあります。●鉄筋・鉄骨などの二重天井の先行配線用に便利です。●梱包サイズ:56×38×179●梱包重量40g

商品コード：

4548745746358

●材質…本体：難燃性ポリプロピレン窓部：透明ナイロン●サイズ…93×70×180(H)mm●詳細サイズ…A：180mm、B：70mm、C：93mm、D：100mm、E：75mm、F：1.5mm、G：φ8.1mm、H：25.0×9.7mm、J：φ4.5×2mm●カラー…グレー●耐熱温度…100℃●難燃UL-94V-2●結線部分を無理やりボックスに押し込む必要がなく安全性が向上します。●取付作業が簡単です。●360度、任意の方向から配線し、任意の方向に向けて取付できます。●多数の結線が収納できます。●環境にやさしく、自己消化性もあります。●鉄筋・鉄骨などの二重天井の先行配線用に便利です。●梱包サイズ:100×75×179●梱包重量98g

商品コード：

4548745746525

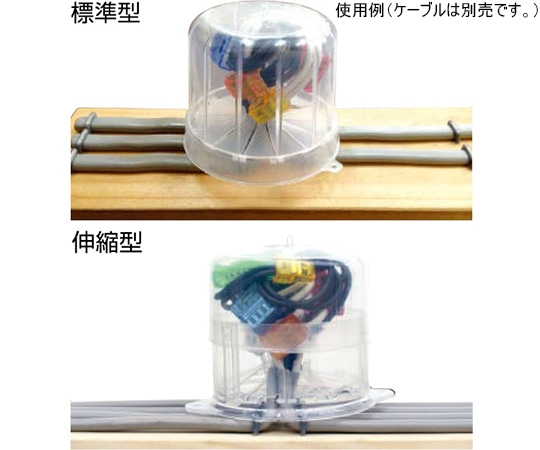

●材質…ポリプロピレン●カラー…透明●耐熱温度…120℃●耐寒温度…-20℃●360度の自由な方向から結線できます。●ワンタッチ着脱自在で再使用可能です。●梱包サイズ:99×99×68●梱包重量30g

商品コード：

4548745757187

型番…VEU-22J●カラー…ベージュ●適合管…VE管22●全長…703.6mm●材質…PVC●可とう性があり、壁の凹凸に対応できるVE管用継手です。●メーター盤等へのケーブル引き込み時の保護にも使用可能●ジャバラ部分はPF管と互換性があります。●梱包サイズ:85×30×750●梱包重量120g

商品コード：

4518340241800

型番…VEU-28J●カラー…ベージュ●適合管…VE管28●全長…750.4mm●材質…PVC●可とう性があり、壁の凹凸に対応できるVE管用継手です。●メーター盤等へのケーブル引き込み時の保護にも使用可能●ジャバラ部分はPF管と互換性があります。●梱包サイズ:85×35×820●梱包重量1040g

商品コード：

4518340241817

型番…PVF-16J●カラー…ベージュ●適合管…VE管16●材質…PVC●VE管の延長時にご使用ください。●VE管を内側に通し、接着剤等で固定してください。●梱包サイズ:110×22×50●梱包重量14g

商品コード：

4518340241855

型番…PVF-22J●カラー…ベージュ●適合管…VE管22●材質…PVC●VE管の延長時にご使用ください。●VE管を内側に通し、接着剤等で固定してください。●梱包サイズ:150×30×65●梱包重量19g

商品コード：

4518340241862

型番…MFSK-28G●適合管…PF管28●適合ノックアウト径…φ34mm・28（31）用●ねじ径…PF1”●PF管をボックスに取付ける際に使用して下さい。●手が入らない配筋の間等、狭い箇所でもOKです。●ペンチの先を開けたままひねるだけ。(通常の解除は手でできます。)●材質…難燃性ABS樹脂●カラー…ベージュ●梱包サイズ:47×44×66●梱包重量41g

商品コード：

4518340242180

型番…PVF-28●カラー…グレー●適合管…VE管28●材質…PVC●VE管の延長時にご使用ください。●VE管を内側に通し、接着剤等で固定してください。●梱包サイズ:155×40×70●梱包重量41g

商品コード：

4518340242500

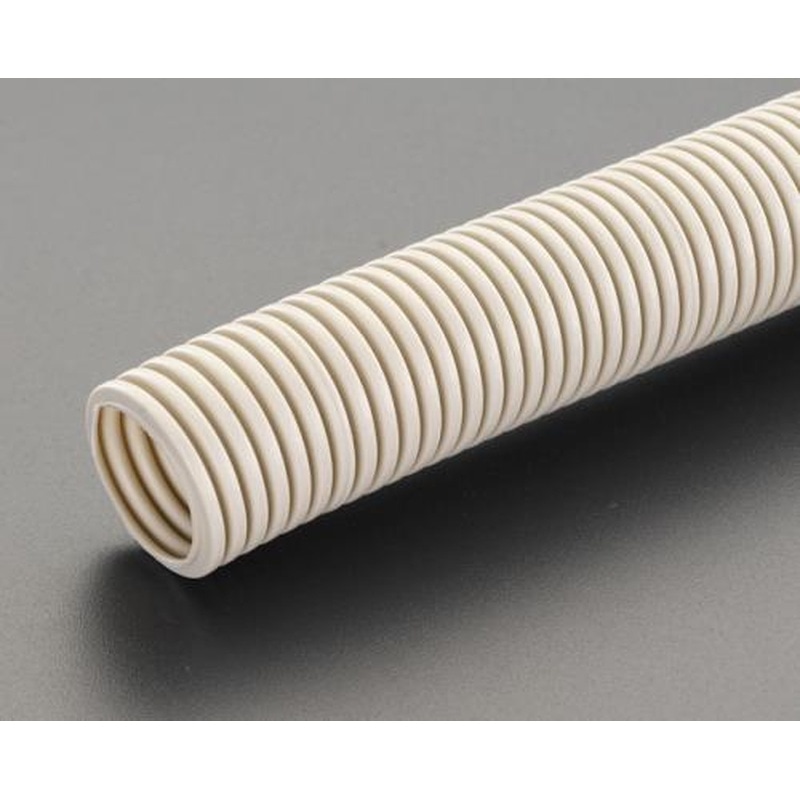

型番…MFS-28●商品名…ミラフレキ●外径…φ36.5mm●内径…φ28mm●長さ…30m●材質…難燃性PE●カラー…ベージュ●PF管●ナイフ又はエンビカッターなどで簡単に切断できます。●管の浮き上がりがない様に、鉄筋等に結束固定して下さい。●接続、延長時は必ずEA947HN-21E～23Eのカップリングをお使い下さい。●露出、隠ぺい、埋設両用です。●梱包サイズ:610×610×230●梱包重量5420g

商品コード：

4518340242685

型番…MFSM16-2LG●仕様…L型二方出●適合管…PF管16●サイズ(mm)…φD1：87、φD2：31.4、ｌ：30.1、H：39●材質…PVC●ベージュ色●ねじ締め込み式の為、脱着が容易に行えます。●梱包サイズ:220×38×155●梱包重量93g

商品コード：

4518340242692

型番…MFSM22-2LG●仕様…L型二方出●適合管…PF管22●サイズ(mm)…φD1：87、φD2：39.3、ｌ：38.3、H：43●材質…PVC●ベージュ色●ねじ締め込み式の為、脱着が容易に行えます。●梱包サイズ:200×43×150●梱包重量109g

商品コード：

4518340242708

型番…N-16J●カラー…ベージュ●適合管…VE管16●半径…85mm●材質…PVC●内側にVE管を差し込んで、接着剤等で固定してください。●JISC8432適合●梱包サイズ:230×27×100●梱包重量42g

商品コード：

4518340242715

型番…N-22J●カラー…ベージュ●適合管…VE管22●半径…100mm●材質…PVC●内側にVE管を差し込んで、接着剤等で固定してください。●JISC8432適合●梱包サイズ:260×25×100●梱包重量54g

商品コード：

4518340242722
