電線管

●サイズ…L：168mml：148mmW：80mmt：51mm●最高使用温度…75℃●材質…軟質塩化ビニル●耐電圧…3000V●かぶせて結束バンドで固定するだけ。作業時間が短縮できます。●結束部分に無理な力が加わることがないので非常に安全です。●背面にタテ溝を設けているため、吊りボルトにフィットします。●ソフトタイプで持ち運びにもかさばりません。●二重天井内先行配線にも最適です。●梱包サイズ:76×167×48●梱包重量92g

商品コード：

4550061701744

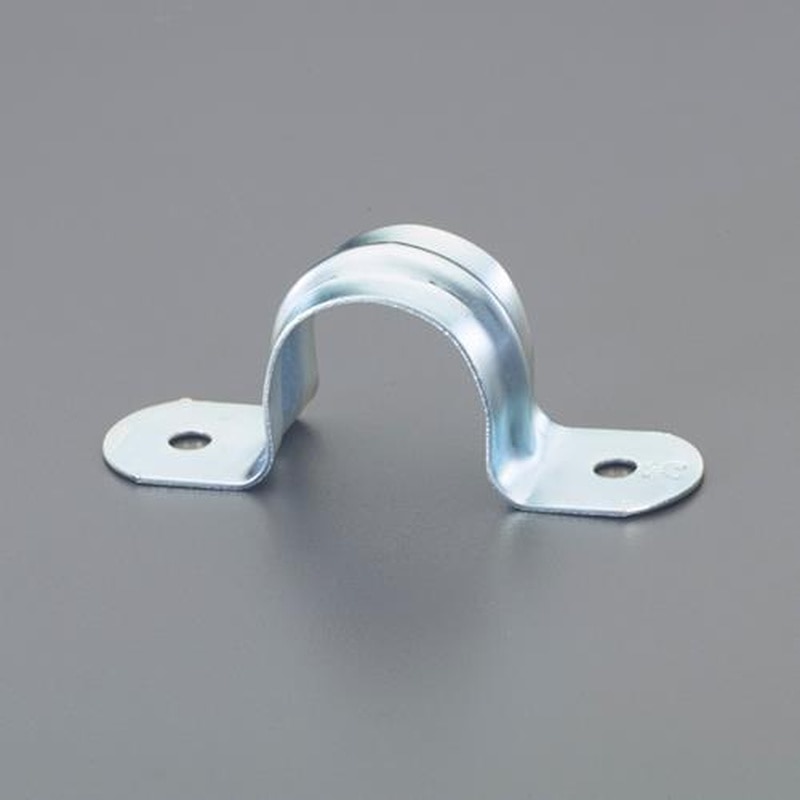

型番…DFS1625●呼び…E25・C25●適合径(mm)…25.5●入数(個)…10●材質…ステンレス●ねじ穴径…5.0mm●電線管を造営材に取り付ける場合に使用します。●ねじ無し電線管と薄鋼電線管に使用できます。●梱包サイズ:138×66×28●梱包重量114g

商品コード：

4550061748930

型番…DFS16191●呼び…E19・C19●適合径(mm)…19.5●入数(個)…10●材質…ステンレス●ねじ穴径…φ5.0×10mm●電線管を造営材に取り付ける場合に使用します。●ねじ無し電線管と薄鋼電線管に使用できます。●梱包サイズ:63×88×22●梱包重量112g

商品コード：

4550061748954

型番…PVM-0J●仕様…1～4方出兼用●サイズ(mm)…φ92.5×43●適合管…14・16・22(呼び22用(G3/4))●注意…コネクタサイズ22のCD、DF管コネクタはGタイプをご使用ください。●カラー…ベージュ●材質…PVC●JISC8435●ブランクタイプ●高耐候性●耐衝撃性HI●キャップを外し、コネクタを直接取り付けられます。(ロックナット不要)●1～4方出兼用でコネクタにより、異種管(CD管・PF管・VE管)の接続ができます。●蓋の取り外し、取り付けがビス1本でできます。●ボックスと蓋の境目が無いスマートなデザインです。●梱包サイズ:86×85×41●梱包重量90g

商品コード：

4550061801536

型番…PVM-0YJ●仕様…1～4方出兼用●サイズ(mm)…φ106×56●適合管…28(呼び28用(G1))●注意…コネクタサイズ28のCD、DF管コネクタはGタイプをご使用ください。●カラー…ベージュ●材質…PVC●JISC8435●ブランクタイプ●高耐候性●耐衝撃性HI●キャップを外し、コネクタを直接取り付けられます。(ロックナット不要)●1～4方出兼用でコネクタにより、異種管(CD管・PF管・VE管)の接続ができます。●蓋の取り外し、取り付けがビス1本でできます。●ボックスと蓋の境目が無いスマートなデザインです。●梱包サイズ:98×99×54●梱包重量174g

商品コード：

4550061801550

型番…PVR16-1J●仕様…1方出●適合管…VE管14・16●材質…PVC●サイズ…H:39mm●カラー…ベージュ●重量…113g●スイッチ1個用●1サイズ下のVE管も使用できるスリーブ付(1個)●梱包サイズ:74×122×38●梱包重量108g

商品コード：

4550061802816

型番…PVR22-1J●仕様…1方出●適合管…VE管16・22●材質…PVC●サイズ…H:49mm●カラー…ベージュ●重量…128g●スイッチ1個用●1サイズ下のVE管も使用できるスリーブ付(1個)●梱包サイズ:73×135×48●梱包重量128g

商品コード：

4550061802854

型番…PVR16-BC1J●仕様…1方出●適合管…VE管14・16●材質…PVC●カラー…ベージュ●重量…119g●防水コンセントにピッタリのワイドサイズ。●※片側のみ接地極が付いているコンセント等には適合しません。片側接地コンセント用ボックスをご使用ください。●※器具の種類によって取り付かないものがあります。●スイッチ1個用●1サイズ下のVE管も使用できるスリーブ付。●梱包サイズ:79×121×40●梱包重量120g

商品コード：

4550061802878

●呼び：E19●サイズ：144×171×40mm●材質：スチール●3個用一方出●コード品番：EA940CS-5

商品コード：

2500100219442

●適合管…PF管22⇔薄鋼25●材質…PVC・ZDC2●全長(mm)…78●色…ベージュ●ワンタッチ型●PF管と薄鋼電線管（ねじ無･ねじ付）相互の接続に使用します。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:48×124×45●梱包重量92g

商品コード：

4518340219472

●適合管…PF管28⇔薄鋼31●材質…PVC・ZDC2●全長(mm)…89.5●色…ベージュ●ワンタッチ型●PF管と薄鋼電線管（ねじ無･ねじ付）相互の接続に使用します。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:85×138×58●梱包重量122g

商品コード：

4518340219496

●呼び…E19●サイズ…119×74×40mm●材質…スチール●1個用一方出●ねじなし露出スイッチボックス1個用1方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:74×144×40●梱包重量340g

商品コード：

4518340617780

●呼び…E25●サイズ…119×74×50mm●材質…スチール●1個用一方出●ねじなし露出スイッチボックス1個用1方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:74×146×50●梱包重量400g

商品コード：

4518340617797

●呼び…E19●サイズ…119×74×40mm●材質…スチール●1個用二方出●ねじなし露出スイッチボックス1個用直線2方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:74×164×40●梱包重量370g

商品コード：

4518340617827

●呼び…E25●サイズ…119×74×50mm●材質…スチール●1個用二方出●ねじなし露出スイッチボックス1個用直線2方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:74×168×50●梱包重量450g

商品コード：

4518340617834

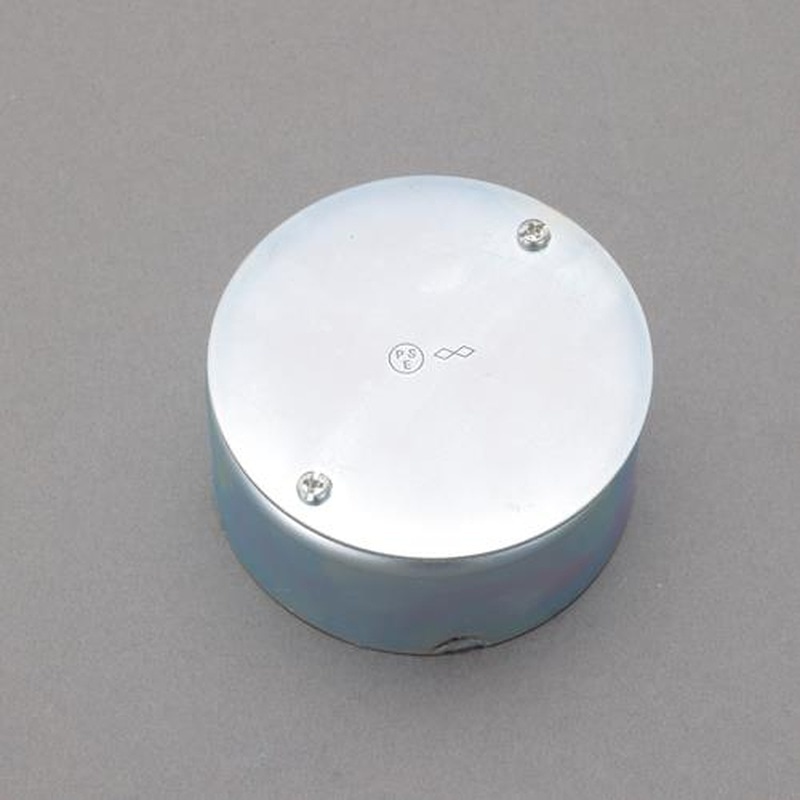

●呼び…E19●サイズ…φ89×40(H)mm●材質…スチール●直角二方出●ねじなし丸形露出ボックス直角2方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:109×109×40●梱包重量360g

商品コード：

4518340617841

●呼び…E25●サイズ…φ89×40(H)mm●材質…スチール●直角二方出●ねじなし丸形露出ボックス直角2方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:111×111×40●梱包重量380g

商品コード：

4518340617858

●呼び…E19●サイズ…φ89×40(H)mm●材質…スチール●三方出●ねじなし丸形露出ボックス3方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:109×129×40●梱包重量400g

商品コード：

4518340617865

●呼び…E25●サイズ…φ89×40(H)mm●材質…スチール●三方出●ねじなし丸形露出ボックス3方出(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8340規格●PSEマークあり●梱包サイズ:111×133×40●梱包重量420g

商品コード：

4518340617872

●呼び…E19●サイズ…90×33×35mm●材質…スチール●L形二方出●ねじなしユニバーサルLL形(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8330規格●PSEマークあり●梱包サイズ:53×110×35●梱包重量230g

商品コード：

4518340617889

●呼び…E25●サイズ…95×40×42mm●材質…スチール●L形二方出●ねじなしユニバーサルLL形(鋼板製)●電気亜鉛めっき仕上げ●JIS適合品C8330規格●PSEマークあり●梱包サイズ:62×117×42●梱包重量290g

商品コード：

4518340617896

●呼び…E19●サイズ…90×33×35mm●材質…スチール●T形三方出●ねじなしユニバーサルT形(鋼板製)●電気亜鉛めっき仕上げ●PSEマークあり●梱包サイズ:53×130×35●梱包重量260g

商品コード：

4518340617902

●呼び…E25●サイズ…95×40×42mm●材質…スチール●T形三方出●ねじなしユニバーサルT形(鋼板製)●電気亜鉛めっき仕上げ●PSEマークあり●梱包サイズ:62×139×42●梱包重量340g

商品コード：

4518340617919

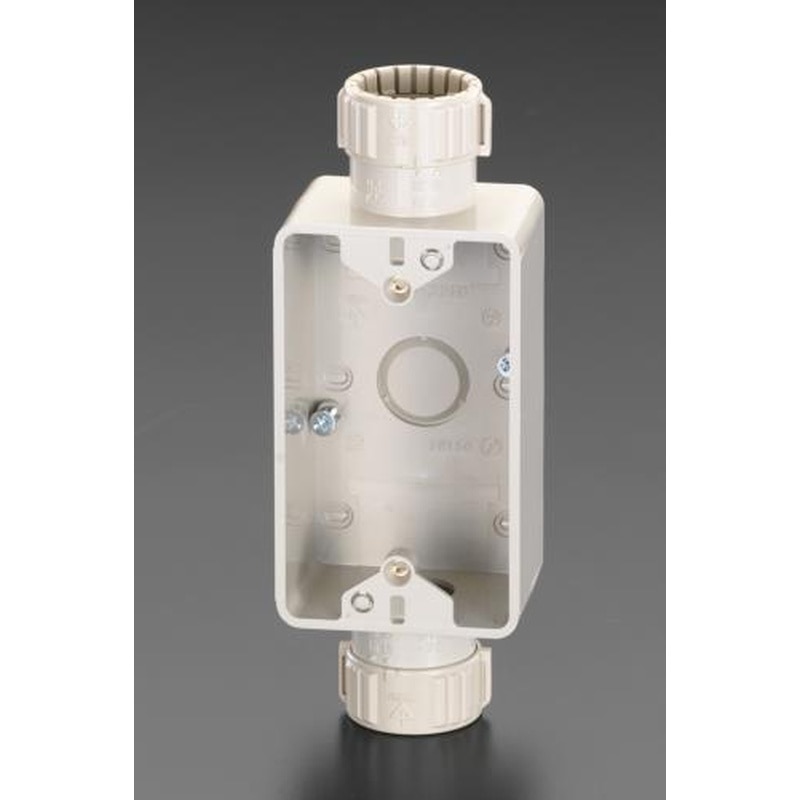

型番…SW2S-16FG●適合管…PF管16●サイズ…70×180×41mm●スイッチ1個用二方出●材質…PVC●ベージュ色●ねじ締め込み式の為、PF管の脱着が簡単に行うことができます。●梱包サイズ:240×41×150●梱包重量121g

商品コード：

4548745035650

型番…MEC-16J●材質…PVC●カラー…ベージュ●適合管…VE管16●幅×奥行（mm）…55×50●サイズ(mm)…B：55、ｌ：52、H：50、D：26●梱包サイズ:160×60×100●梱包重量56g

商品コード：

4548745039023

型番…MEC-22J●カラー…ベージュ●適合管…VE管22●材質…PVC●幅×奥行（mm）…70×64●サイズ(mm)…B：70、ｌ：68、H：64、D：30●梱包サイズ:180×72×150●梱包重量78g

商品コード：

4548745039047

型番…MFSCP-22G●適合管…PF22⇔薄鋼25●材質…難燃性ABS樹脂＋ZDC2●PF管と薄鋼電線管との接続にご使用下さい。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:39.3×31.9×78●梱包重量40g

商品コード：

4548745039085

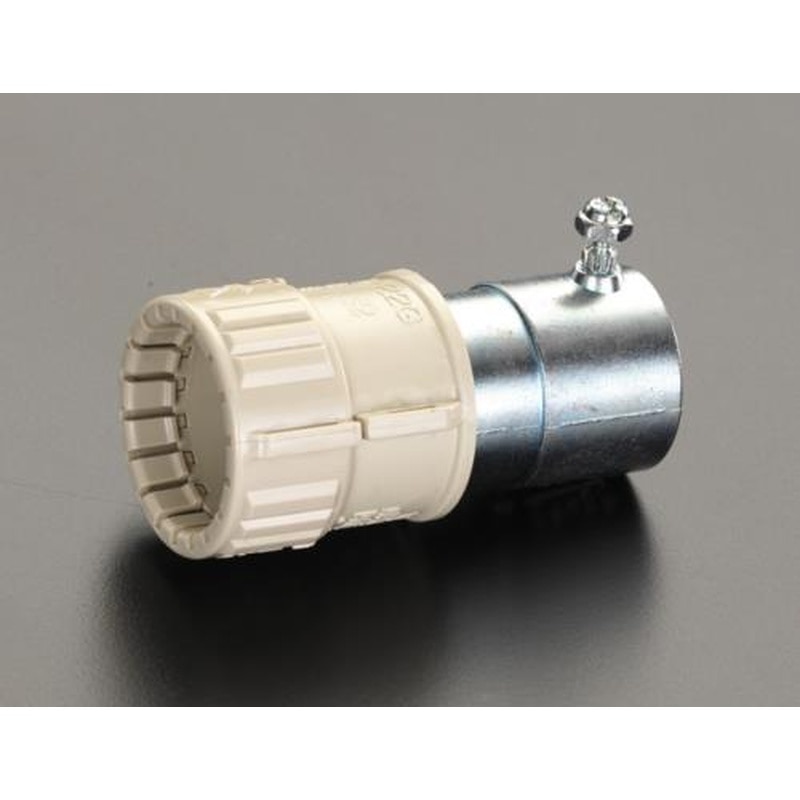

型番…MFSCP-28G●適合管…PF28⇔薄鋼31●材質…難燃性ABS樹脂＋ZDC2●PF管と薄鋼電線管との接続にご使用下さい。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:167×52×75●梱包重量113g

商品コード：

4548745039290

型番…MFSCP-16G●適合管…PF16⇔薄鋼19●材質…難燃性ABS樹脂＋ZDC2●PF管と薄鋼電線管との接続にご使用下さい。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:31.5×25.6×67●梱包重量20g

商品コード：

4548745039412

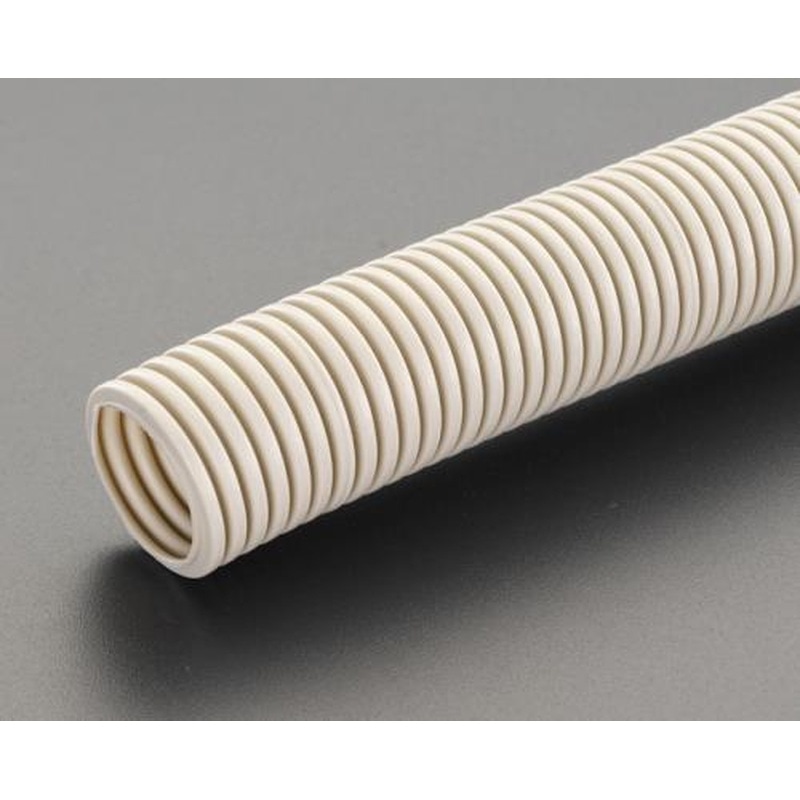

●外径…φ36.5mm●内径…φ28mm●長さ…10m●材質…難燃性PE●カラー…ベージュ●PF管●ナイフ又はエンビカッターなどで簡単に切断できます。●管の浮き上がりがない様に、鉄筋等に結束固定して下さい。●接続、延長時は必ずEA947HN-21E～23Eのカップリングをお使い下さい。●露出、隠ぺい、埋設両用です。●梱包サイズ:650×130×650●梱包重量1840g

商品コード：

4548745040043

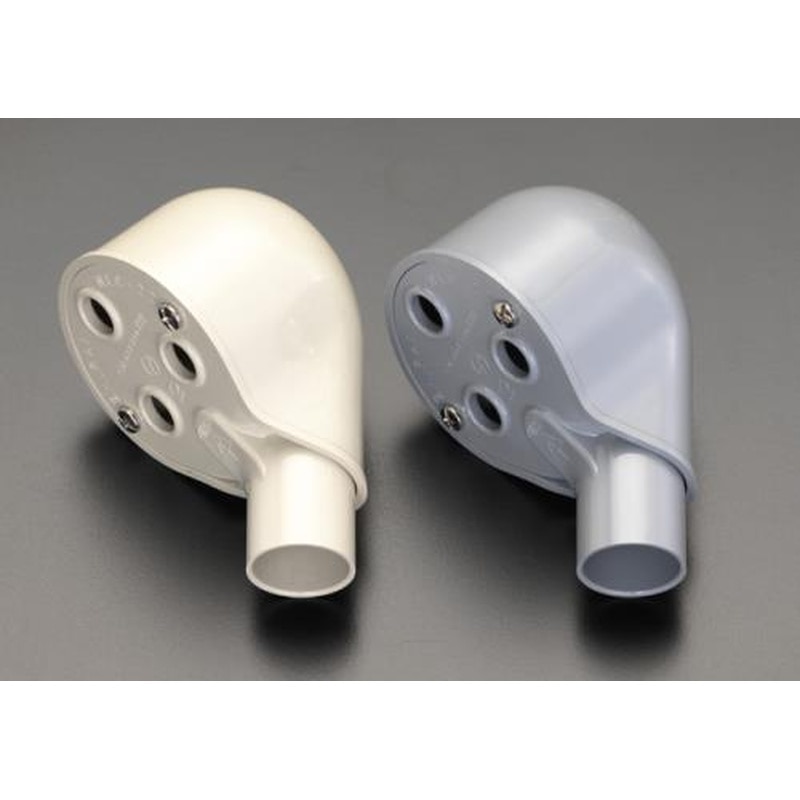

型番…MEC-28J●カラー…ベージュ●適合管…VE管28●材質…PVC●幅×奥行（mm）…80×72●サイズ(mm)…B：80、ｌ：78、H：72、D：40●梱包サイズ:210×82×150●梱包重量130g

商品コード：

4548745040265

●PF管●管の構成…単層管●形状…波付管●ナイフ又はエンビカッターなどで簡単に切断できます。●管の浮き上がりがない様に、鉄筋等に結束固定して下さい。●接続、延長時は必ずEA947HN-21E～23Eのカップリングをお使い下さい。●露出、隠ぺい、埋設両用です。●材質…難燃性PE●カラー…ベージュ●外径…φ23mm●内径…φ16mm●長さ…10m●重量…0.9kg●梱包サイズ:350×90×340●梱包重量940g

商品コード：

4548745040272

●パイプ外径…19.1mm●厚み…1.2mm●全長…1.83m●材質…鉄●仕上げ…亜鉛メッキ●入数…1本●呼び…E19●梱包サイズ:20×2000×20●梱包重量970g

商品コード：

4548745220261

●パイプ外径…25.4mm●厚み…1.2mm●全長…1.83m●材質…鉄●仕上げ…亜鉛メッキ●入数…1本●呼び…E25●梱包サイズ:26×2000×26●梱包重量1310g

商品コード：

4548745220483

●パイプ外径…31.8mm●厚み…1.4mm●全長…1.83m●材質…鉄●仕上げ…亜鉛メッキ●入数…1本●呼び…E31●梱包サイズ:32×2000×32●梱包重量1930g

商品コード：

4548745220490

●材質…本体：難燃性ポリプロピレン窓部：透明ナイロン●サイズ…62×42×179(H)mm●詳細サイズ…A：179mm、B：42mm、C：62mm、D：72mm、E：52mm、F：1.5mm、G：φ8.1mm、H：22.0×8.1mm、J：φ4.5mm●カラー…グレー●耐熱温度…100℃●難燃UL-94V-2●結線部分を無理やりボックスに押し込む必要がなく安全性が向上します。●取付作業が簡単です。●360度、任意の方向から配線し、任意の方向に向けて取付できます。●多数の結線が収納できます。●環境にやさしく、自己消化性もあります。●鉄筋・鉄骨などの二重天井の先行配線用に便利です。●梱包サイズ:72×52×179●梱包重量52g

商品コード：

4548745746341

●材質…本体：難燃性ポリプロピレン窓部：透明ナイロン●サイズ…48×28×168(H)mm●詳細サイズ…A：168mm、B：28mm、C：48mm、D：56mm、E：38mm、F：1.3mm、G：φ6.7mm、H：12.0×6.7mm、J：φ4.5mm●カラー…グレー●耐熱温度…100℃●難燃UL-94V-2●結線部分を無理やりボックスに押し込む必要がなく安全性が向上します。●取付作業が簡単です。●360度、任意の方向から配線し、任意の方向に向けて取付できます。●多数の結線が収納できます。●環境にやさしく、自己消化性もあります。●鉄筋・鉄骨などの二重天井の先行配線用に便利です。●梱包サイズ:56×38×179●梱包重量40g

商品コード：

4548745746358

●材質…本体：難燃性ポリプロピレン窓部：透明ナイロン●サイズ…93×70×180(H)mm●詳細サイズ…A：180mm、B：70mm、C：93mm、D：100mm、E：75mm、F：1.5mm、G：φ8.1mm、H：25.0×9.7mm、J：φ4.5×2mm●カラー…グレー●耐熱温度…100℃●難燃UL-94V-2●結線部分を無理やりボックスに押し込む必要がなく安全性が向上します。●取付作業が簡単です。●360度、任意の方向から配線し、任意の方向に向けて取付できます。●多数の結線が収納できます。●環境にやさしく、自己消化性もあります。●鉄筋・鉄骨などの二重天井の先行配線用に便利です。●梱包サイズ:100×75×179●梱包重量98g

商品コード：

4548745746525

型番…IKG-31●材質…アルミテープ●適合配管呼び径（外径）…PF管：22（30.5mm）、CD管：22（28.0mm）●サイズ…L1：120mm、L2：145mm、W：55mm、t：2mm●直貫通時最大ケーブルサイズ…CVT600V38m㎡以下●ケーブル直貫通及びPF管・CD管貫通の防火区画貫通部措置部材です。●消防特定共住区画貫通適合（壁・中空壁において、平成17年消防庁告示第4号の基準に適合し、(財)日本消防設備安全センター評定を取得しています。）●加熱により、約4倍以上に膨張し、煙や熱を遮断する熱膨張性耐熱シートを使用しています。●一つの開口穴で「PF管・CD管3本」＋「直貫通ケーブル」までの貫通処理が可能です。（特定共住区画貫通の消防評定は1開口穴にPF管またはCD管を1本までです。）●壁面との段差がない美しい仕上がりが可能です。●一部に粘着材が付いているので、簡単に取り付けることができます。●梱包サイズ:195×4×76●梱包重量29g

商品コード：

4548745820744

型番…IKG-48●材質…アルミテープ●適合配管呼び径（外径）…PF管：36（45.5mm）、CD管：42（48.0mm）●サイズ(mm)…L1：175、L2：200、W：55、t：2●直貫通時最大ケーブルサイズ…CVT600V38m㎡以下●ケーブル直貫通及びPF管・CD管貫通の防火区画貫通部措置部材です。●消防特定共住区画貫通適合（壁・中空壁において、平成17年消防庁告示第4号の基準に適合し、(財)日本消防設備安全センター評定を取得しています。）●加熱により、約4倍以上に膨張し、煙や熱を遮断する熱膨張性耐熱シートを使用しています。●一つの開口穴で「PF管・CD管3本」＋「直貫通ケーブル」までの貫通処理が可能です。（特定共住区画貫通の消防評定は1開口穴にPF管またはCD管を1本までです。）●壁面との段差がない美しい仕上がりが可能です。●一部に粘着材が付いているので、簡単に取り付けることができます。●梱包サイズ:195×4×76●梱包重量40g

商品コード：

4548745823400

型番…PVK-AFNJ●適用コネクター…3連並列：EA947HN-1G,-2G,-21D,-21J2連並列：EA947HN-22D,-22J●サイズ(W×D×H)mm…108×108×49●重量(g)…171●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●中形四角・浅型タイプ●側面ノック付●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●蓋の取り付けはビス1本です。●梱包サイズ:156×115×49●梱包重量176g

商品コード：

4550061083925

型番…PVK-AFOJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…108×108×49●重量(g)…187●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●中形四角・浅型タイプ●側面ノックなし●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●蓋の取り付けはビス1本です。●梱包サイズ:115×149×49●梱包重量188g

商品コード：

4550061083956

型番…PVK-BFNJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…108×108×59●重量(g)…211●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●中形四角・深型タイプ●側面ノック付●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●蓋の取り付けはビス1本です。●梱包サイズ:129×157×59●梱包重量208g

商品コード：

4550061083970

型番…PVK-BFOJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…108×108×59●重量(g)…219●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●中形四角・深型タイプ●側面ノックなし●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●蓋の取り付けはビス1本です。●梱包サイズ:133×163×60●梱包重量224g

商品コード：

4550061084007

型番…PVK-ALFNJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…122×122×55●重量(g)…244●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●大形四角・浅型タイプ●側面ノック付●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●梱包サイズ:160×133×55●梱包重量246g

商品コード：

4550061084106

型番…PVK-ALFOJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…122×122×55●重量(g)…253●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●大形四角・浅型タイプ●側面ノックなし●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●梱包サイズ:154×139×56●梱包重量258g

商品コード：

4550061084113

型番…PVK-BLFNJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…122×122×61●重量(g)…268●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●大形四角・深型タイプ●側面ノック付●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●梱包サイズ:159×152×62●梱包重量274g

商品コード：

4550061084236

型番…PVK-BLFOJ●適用コネクター…3連並列：EA947HN-1G，-2G，-21D，-21J2連並列：EA947HN-22D，-22J●サイズ(W×D×H)mm…122×122×61●重量(g)…285●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●大形四角・深型タイプ●側面ノックなし●電線やケーブルの接続・分岐に使用できます。●ボックスと蓋の境目が無いスマートなデザイン。コーナーにもピッタリ配管できます。●梱包サイズ:181×147×63●梱包重量288g

商品コード：

4550061084540

型番…PVK-ANJ●適用コネクター…EA947HN-1G,-2GEA947HN-21D,-21JEA947HN-22D,-22J●サイズ(W×D×H)mm…114×114×50.5●重量(g)…178●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●中形四角・浅型タイプ●側面ノック付●電線やケーブルの接続・分岐に使用できます。●仕切板が取り付けられます。●梱包サイズ:113×117×52●梱包重量178g

商品コード：

4550061084557

型番…PVK-AOJ●適用コネクター…EA947HN-1G，-2GEA947HN-21D，-21JEA947HN-22D，-22J●サイズ(W×D×H)mm…114×114×50.5●重量(g)…183●材質…PVC●色…ベージュ●高耐候性●耐衝撃性HI●中形四角・浅型タイプ●側面ノックなし●電線やケーブルの接続・分岐に使用できます。●仕切板が取り付けられます。●梱包サイズ:112×115×52●梱包重量186g

商品コード：

4550061084564
