電線管

型番…FNVK-16G●適合管サイズ(規格)…PFS16●適合管…EA947HN-21、23●適合ノックアウト径…φ27mm●ねじ径(G)…3/4”●材質…難燃ABS●色…ベージュ●寸法…φD1：31.5mm、φD2：31mm、L1：49.9mm、L2：12.5mm●45°●Gタイプ●JISC8412●ミラフレキSS・SD対応●接続も解除も一発でOK●ボックス位置が低い場合等の横ノックへの配管や鉄筋を避けての配管等に便利です。●防水型パッキンセット(EA947HN-21K)を使用すれば、防水型にできます。※PF管はミラノフレキSS(EA947HN-21、23)をご使用ください。●梱包サイズ:77×57×40●梱包重量20g

商品コード：

4550061710050

型番…FNVK-22G●適合管サイズ(規格)…PFS22●適合管…EA947HN-25、27●適合ノックアウト径…φ27mm●ねじ径(G)…3/4”●材質…難燃ABS●色…ベージュ●寸法…φD1：39.5mm、φD2：31mm、L1：58.7mm、L2：12.5mm●45°●Gタイプ●JISC8412●ミラフレキSS・SD対応●接続も解除も一発でOK●ボックス位置が低い場合等の横ノックへの配管や鉄筋を避けての配管等に便利です。●防水型パッキンセット(EA947HN-22K)を使用すれば、防水型にできます。※PF管はミラノフレキSS(EA947HN-25、27)をご使用ください。●梱包サイズ:98×57×50●梱包重量28g

商品コード：

4550061710067

型番…FNVK-28G●適合管サイズ(規格)…PFS28●適合管…EA947HN-29、30●適合ノックアウト径…φ34mm●ねじ径(G)…1”●材質…難燃ABS●色…ベージュ●寸法…φD1：47mm、φD2：44mm、L1：71.2mm、L2：14mm●45°●Gタイプ●JISC8412●ミラフレキSS・SD対応●接続も解除も一発でOK●ボックス位置が低い場合等の横ノックへの配管や鉄筋を避けての配管等に便利です。●防水型パッキンセット(EA947HN-23K)を使用すれば、防水型にできます。※PF管はミラノフレキSS(EA947HN-29、30)をご使用ください。●梱包サイズ:91×66×53●梱包重量42g

商品コード：

4550061710074

型番…KS-16GP●＜セット内容＞…Oリング10枚、パッキン10枚●適合管サイズ(規格)…PFS16●内径(φmm)…26●材質…NBR●重量(g)…15●適合品番…フレキ管：EA947HN-21、23コネクタ：EA947HN-21D曲がりコネクタ(45°)：EA947HN-21J●ミラフレキSS専用●GタイプのPF管用コネクタを防水型にできます。●梱包サイズ:75×109×12●梱包重量16g

商品コード：

4550061710791

型番…KS-22GP●＜セット内容＞…Oリング10枚、パッキン10枚●適合管サイズ(規格)…PFS22●内径(φmm)…26●材質…NBR●重量(g)…18●適合品番…フレキ管：EA947HN-25、27コネクタ：EA947HN-22D曲がりコネクタ(45°)：EA947HN-22J●ミラフレキSS専用●GタイプのPF管用コネクタを防水型にできます。●梱包サイズ:75×108×14●梱包重量18g

商品コード：

4550061710807

型番…KS-28GP●＜セット内容＞…Oリング10枚、パッキン10枚●適合管サイズ(規格)…PFS28●内径(φmm)…32.6●材質…NBR●重量(g)…22●適合品番…フレキ管：EA947HN-29、30コネクタ：EA947HN-23D曲がりコネクタ(45°)：EA947HN-23J●ミラフレキSS専用●GタイプのPF管用コネクタを防水型にできます。●梱包サイズ:78×115×19●梱包重量20g

商品コード：

4550061710814

●パイプ外径(mm)…21.0●厚み(mm)…2.3●入数…1本●全長…1830mm●材質…鉄（亜鉛メッキ仕上げ）●呼び…G16●両端ねじ付●梱包サイズ:1770×20×20●梱包重量2000g

商品コード：

4550061940976

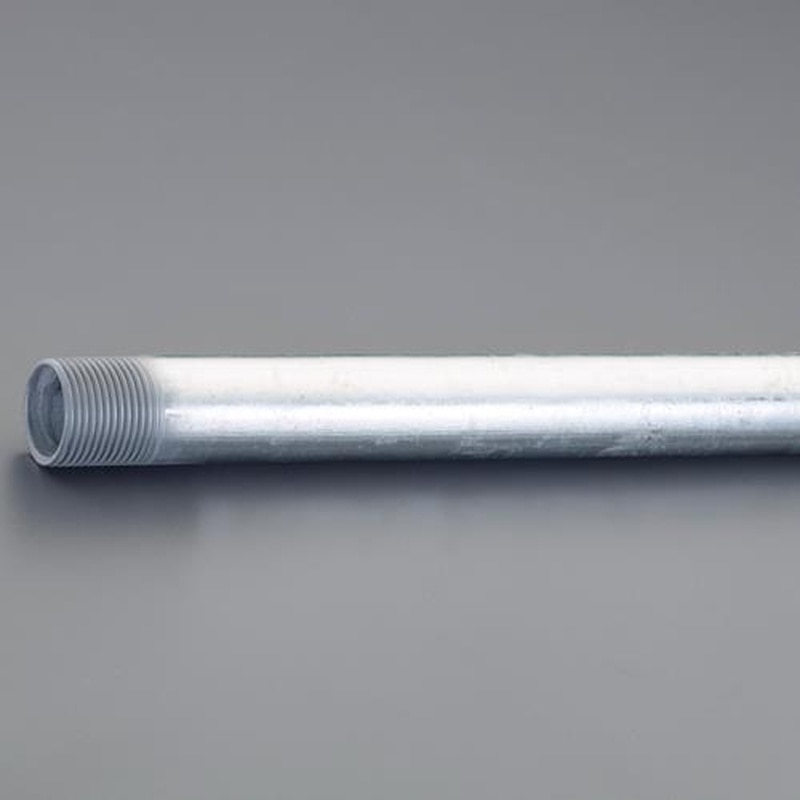

●パイプ外径(mm)…26.5●厚み(mm)…2.3●入数…1本●全長…1830mm●材質…鉄（亜鉛メッキ仕上げ）●呼び…G22●両端ねじ付●梱包サイズ:1840×30×30●梱包重量2500g

商品コード：

4550061940983

被膜層がパール色で美観を損なわない。●最高使用圧力：０．７５ＭＰａ使用温度：１～９０℃。●最小曲げ半径４０ミリ。●取付ネジＧ１／２。●ナイロンとステンレスで二重ブレード構造のため、キンク性に優れ、小半径での曲げができます。

商品コード：

2502700121040

被膜層がパール色で美観を損なわない。●最高使用圧力：０．７５ＭＰａ使用温度：１～９０℃。●最小曲げ半径４０ミリ。●取付ネジＧ１／２。●ナイロンとステンレスで二重ブレード構造のため、キンク性に優れ、小半径での曲げができます。

商品コード：

2502700121057

取付ネジは管用平行ネジ。●最高使用圧力：０．７５ＭＰａ使用温度：１～８０℃。●最小曲げ半径４５ミリ。

商品コード：

2502700141185

取付ネジは管用平行ネジ。●最高使用圧力：０．７５ＭＰａ使用温度：１～８０℃。●最小曲げ半径４５ミリ。

商品コード：

2502700141284

取付ネジは管用平行ネジ。

商品コード：

2502700141291

被膜層がパール色で美観を損なわない。●最高使用圧力：０．７５ＭＰａ使用温度：１～９０℃。●最小曲げ半径４０ミリ。●取付ネジＧ１／２。●ナイロンとステンレスで二重ブレード構造のため、キンク性に優れ、小半径での曲げができます。

商品コード：

2502700156776

Ｇ１／２用。●Ｇ１／２接続部分は固定後回転しません。

商品コード：

2502700156882

フレキ継手。

商品コード：

2502700156912

厨房水栓用部材（大口径）。

商品コード：

2502700157230

厨房水栓用部材。

商品コード：

2502700158657

被膜層がパール色で美観を損ないません。●ナイロンとステンレスで二重ブレード構造のため、キンク性に優れ、小半径での曲げができます。●取付ネジの片側が４５°で曲がっているので、機器・器具類の隠ぺい部での狭小配管に最適です。

商品コード：

2502700158985

ストレートとシャワーの切替えが可能。●パイプ外径１６ミリ。●使用温度：１～６０℃。●２１９－０９０定流量アダプターは取付けできません。●※上向・下向兼用のパイプもあわせてご覧ください。●※自在水栓、混合栓の補修用パイプです。●交換時、ナットのネジが合わない場合は現在使われている古いナットをご使用ください。●フクロナットのネジ径はＷ２６山２０です。

商品コード：

2502700159890

取付ネジは管用平行ネジ。

商品コード：

2502700160186

取付ネジは管用平行ネジ。●最高使用圧力：０．７５ＭＰａ使用温度：１～８０℃。●最小曲げ半径４５ミリ。

商品コード：

2502700161350

取付ネジは管用平行ネジ。

商品コード：

2502700161381

第三者認証機関（日本水道協会品質認証センター）に認証登録された製品。

商品コード：

2502700176767

Ｇ１／２用。

商品コード：

2502700177030

被膜層がパール色で美観を損なわない。●最高使用圧力：０．７５ＭＰａ使用温度：１～９０℃。●最小曲げ半径４０ミリ。●取付ネジＧ１／２。●ナイロンとステンレスで二重ブレード構造のため、キンク性に優れ、小半径での曲げができます。

商品コード：

2502700177405

取付ネジは管用平行ネジ。●最高使用圧力：０．７５ＭＰａ使用温度：１～８０℃。●最小曲げ半径７９８－１５：４０ミリ。●第三者認証機関（日本水道協会品質認証センター）に認証登録された製品。

商品コード：

2502700178266

取付ネジは管用平行ネジ。●最高使用圧力：０．７５ＭＰａ使用温度：１～８０℃。●最小曲げ半径７９８－１５：４０ミリ。●第三者認証機関（日本水道協会品質認証センター）に認証登録された製品。

商品コード：

2502700178471

●シャーシ、フレームなどを通過する配線などの保護用ブッシュです。●エッジ部分による電線の傷つきを防ぎます。●材質:ナイロン6UL94V-2●適用板厚:2.3mm●長さ:250mm●5本入り

商品コード：

2501300021347

被膜層がパール色で美観を損ないません。●ナイロンとステンレスで二重ブレード構造のため、キンク性に優れ、小半径での曲げができます。

商品コード：

2502700165358

取付ネジは管用平行ネジ。●最高使用圧力：０．７５ＭＰａ使用温度：１～８０℃。●最小曲げ半径７９８－１５：４０ミリ。●第三者認証機関（日本水道協会品質認証センター）に認証登録された製品。

商品コード：

2502700165594

型番…MV-28DJ●適合管…VE管φ28×φ22mm●材質…PVC●カラー…ベージュ●サイズ(mm)…φD：46.5、L：46.2●様々な管に1サイズ下のVE管との接続できるアダプターです。●※ケーブル工事にご使用ください。●難燃性●梱包サイズ:105×80×56●梱包重量30g

商品コード：

4518340127197

型番…MG-22DJ●呼び…おねじ：CTG22(G3/4”)めねじ：CTG16(G1/2”)●材質…PVC●カラー…ベージュ●サイズ(mm)…φ35×17.7●重量(g)…8●CD管・PF管に1サイズ上の厚鋼電線管等を接続できるアダプターです。●※ケーブル工事にご使用ください。●難燃性●梱包サイズ:76×60×25●梱包重量2g

商品コード：

4518340127203

型番…MG-28DJ●呼び…おねじ：CTG28(G1”)めねじ：CTG22(G3/4”)●材質…PVC●カラー…ベージュ●サイズ(mm)…φ45×22.7●重量(g)…13●CD管・PF管に1サイズ上の厚鋼電線管等を接続できるアダプターです。●※ケーブル工事にご使用ください。●難燃性●梱包サイズ:108×53×27●梱包重量12g

商品コード：

4518340127210

型番…MG-22UJ●呼び…おねじ：CTG22(G3/4”)めねじ：CTG28(G1”)●材質…PVC●カラー…ベージュ●サイズ(mm)…φ38×36.7●重量(g)…14●CD管・PF管に1サイズ上の厚鋼電線管等を接続できるアダプターです。●※ケーブル工事にご使用ください。●難燃性●梱包サイズ:74×77×60●梱包重量24g

商品コード：

4518340127227

型番…MG-28UJ●呼び…おねじ：CTG28(G1”)めねじ：CTG36(G11/4”)●材質…PVC●カラー…ベージュ●サイズ(mm)…φ47×41.7●重量(g)…20●CD管・PF管に1サイズ上の厚鋼電線管等を接続できるアダプターです。●※ケーブル工事にご使用ください。●難燃性●梱包サイズ:99×74×62●梱包重量26g

商品コード：

4518340127258

●適合管…PF管22⇔薄鋼25●材質…PVC・ZDC2●全長(mm)…78●色…ベージュ●ワンタッチ型●PF管と薄鋼電線管（ねじ無･ねじ付）相互の接続に使用します。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:48×124×45●梱包重量92g

商品コード：

4518340219472

●適合管…PF管28⇔薄鋼31●材質…PVC・ZDC2●全長(mm)…89.5●色…ベージュ●ワンタッチ型●PF管と薄鋼電線管（ねじ無･ねじ付）相互の接続に使用します。●薄鋼電線管はビスで固定して下さい。●梱包サイズ:85×138×58●梱包重量122g

商品コード：

4518340219496

●パイプ外径…19.1mm●厚み…1.2mm●全長…1.83m●材質…鉄●仕上げ…亜鉛メッキ●入数…5本●呼び…E19●梱包サイズ:19.1×19.1×1830●梱包重量4850g

商品コード：

4518340271791

【特長】●未来工業(ミライ)ウオルボックス(プラスチック製防雨スイッチボックス)屋根一体型ミルキーホワイト色タテ型●常設に適したスッキリデザイン●器具の取り付け位置自在V取り外し可能な樹脂製基台を採用●ハイグレードタイプは耐候性に優れています【仕様】●取付けスペース:ELB…2P30Aｘ1●ボックス外形寸法寸法(mm)(屋根・突起部含):タテ…193、ヨコ…117、フカサ90●ボックス内径寸法(mm):タテ…137、ヨコ…80●有効フカサ:55●バンド通し穴:有

商品コード：

2501300008508

【特長】●未来工業(ミライ)ウオルボックス(プラスチック製防雨スイッチボックス)屋根一体型ミルキーホワイト色タテ型●常設に適したスッキリデザイン●器具の取り付け位置自在V取り外し可能な樹脂製基台を採用●ハイグレードタイプは耐候性に優れています【仕様】●取付けスペース:ELB…3P30Aｘ1●ボックス外形寸法寸法(mm)(屋根・突起部含):タテ…265、ヨコ…158、フカサ103●ボックス内径寸法(mm):タテ…220、ヨコ…121●有効フカサ:63●バンド通し穴:有

商品コード：

2501300008515

【特長】●プラスチック製防雨ボックス●屋根一体型●常設に適したスッキリデザイン●器具の取り付け位置自在、取り外し可能な樹脂製基台を採用●本体カラーはミルキーホワイト【仕様】●取付スペース:ELB…2P30AF×1●ボックス外形寸法:縦195×横177×深さ95mm(屋根・突起部等含)●有効深さ:64~70mm●製品重量:480g●バンド通し穴:有≪ご注意≫※取付スペースは参考容量ですので、機器寸法をご確認ください。

商品コード：

2501300008522

●適合管:VE16●色:ベージュ

商品コード：

2501300009178

●適合管:VE22●色:ベージュ

商品コード：

2501300009185

【特長】●垂直に電線管が立ち上がっている場合、例えば電柱の引き込み壁面を、電線管が垂直に立ち上がっている場合に使用します●電線管用付属品の一種で、屋外の電線管の管端に取り付けられ、管内への雨水の侵入防止、ケーブルの損傷防止の目的で使われます【仕様】●適合管:VE管(硬質ビニル電線管)16●色:ベージュ

商品コード：

2501300009192

【特長】●垂直に電線管が立ち上がっている場合、例えば電柱の引き込み壁面を、電線管が垂直に立ち上がっている場合に使用します●電線管用付属品の一種で、屋外の電線管の管端に取り付けられ、管内への雨水の侵入防止、ケーブルの損傷防止の目的で使われます【仕様】●適合管:VE管(硬質ビニル電線管)22●色:ベージュ

商品コード：

2501300009208

●大角形プレートも適合します。●規格:VE14/16(1方出)

商品コード：

2501300009215

●規格:VE14・16(1・2方出兼用)●VE14が使用できるスリーブ付き。●色:ベージュ

商品コード：

2501300009222

●規格:VE16・22(1・2方出兼用)●VE16が使用できるスリーブ付き。●色:ベージュ

商品コード：

2501300009239

●中形四角(浅型)●側面ノック:22・22・(25・25)×2●底面ノック:22(25)×2●色:ベージュ

商品コード：

2501300009246
