圧着端子

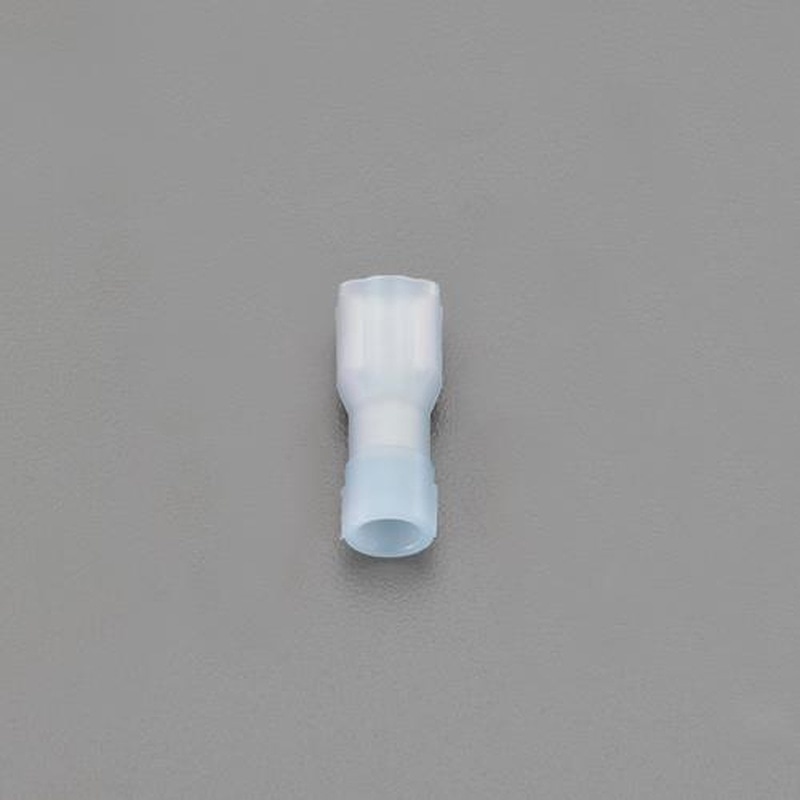

●型式…480520-FA●抱合範囲（撚線)mm2…2.0●全長(mm)…19.5●入数…5個●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ナイロン●カラー…ブルー●RoHS対応品●梱包サイズ:46×51×12●梱包重量10g

商品コード：

4550061705643

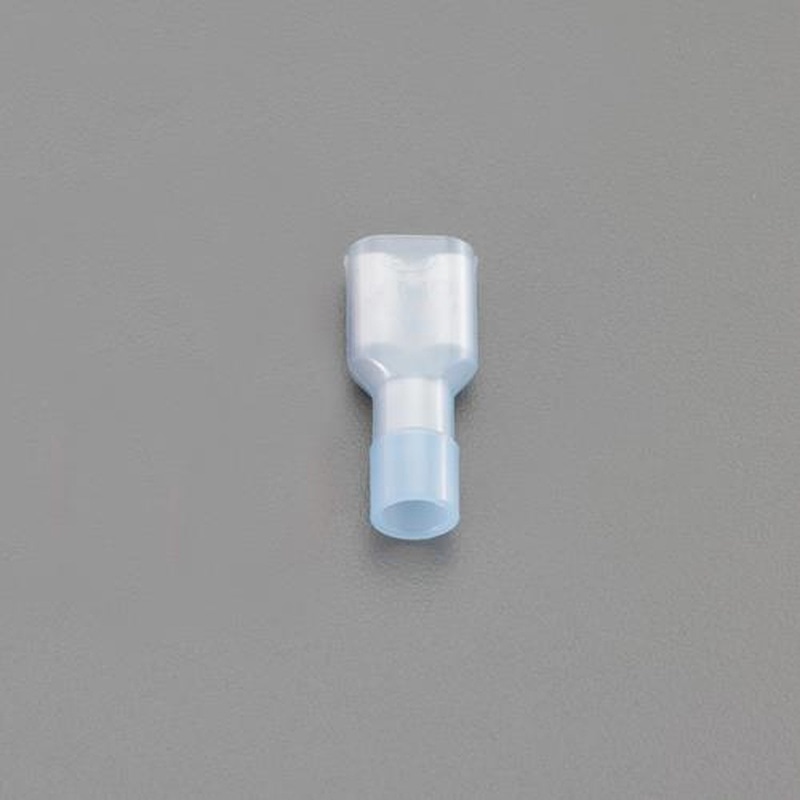

●型式…630820-FA●抱合範囲（撚線)mm2…2.0●全長(mm)…21.0●入数…5個●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ナイロン●カラー…ブルー●RoHS対応品●梱包サイズ:47×52×12●梱包重量12g

商品コード：

4550061705650

●型式…630820-MA●抱合範囲（撚線)mm2…2.0●全長(mm)…22.0●入数…5個●カラー…ブルー●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ナイロン●RoHS対応品●梱包サイズ:46×51×12●梱包重量10g

商品コード：

4550061705667

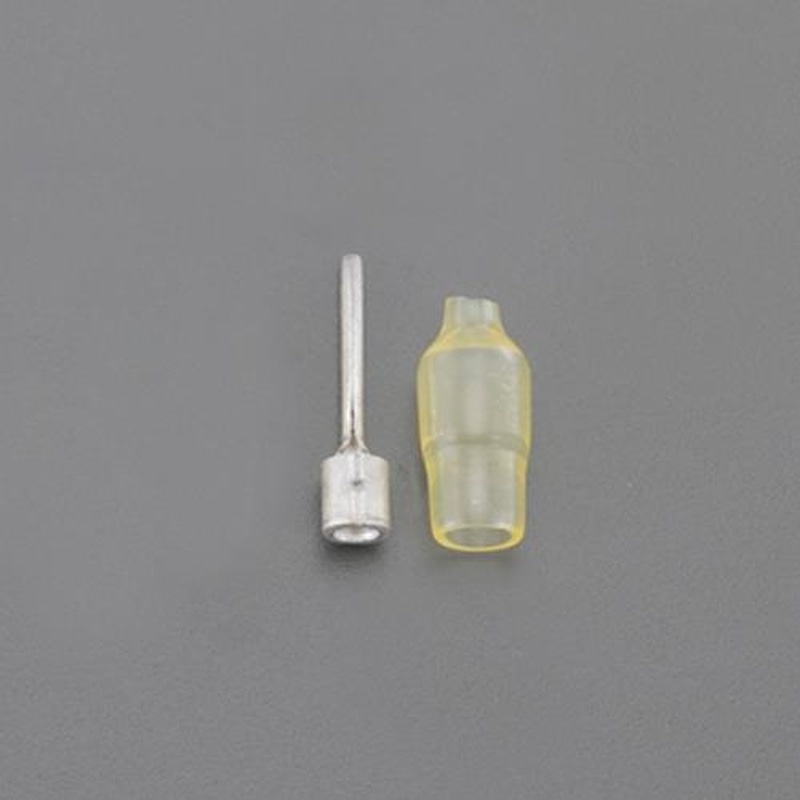

●型式…235-16S●抱合範囲（単線)mm…-●抱合範囲（撚線）…2.0～3.5m㎡AWG14-12●入数…5個●寸法…φF：1.9mml：16.0mmL：25.0mmE：6.0mmφD：5.6mmφd：3.0mm●材質…端子部：無酸素銅（電気すずめっき）、キャップ：軟質塩化ビニル●梱包サイズ:46×52×12●梱包重量16g

商品コード：

4550061705674

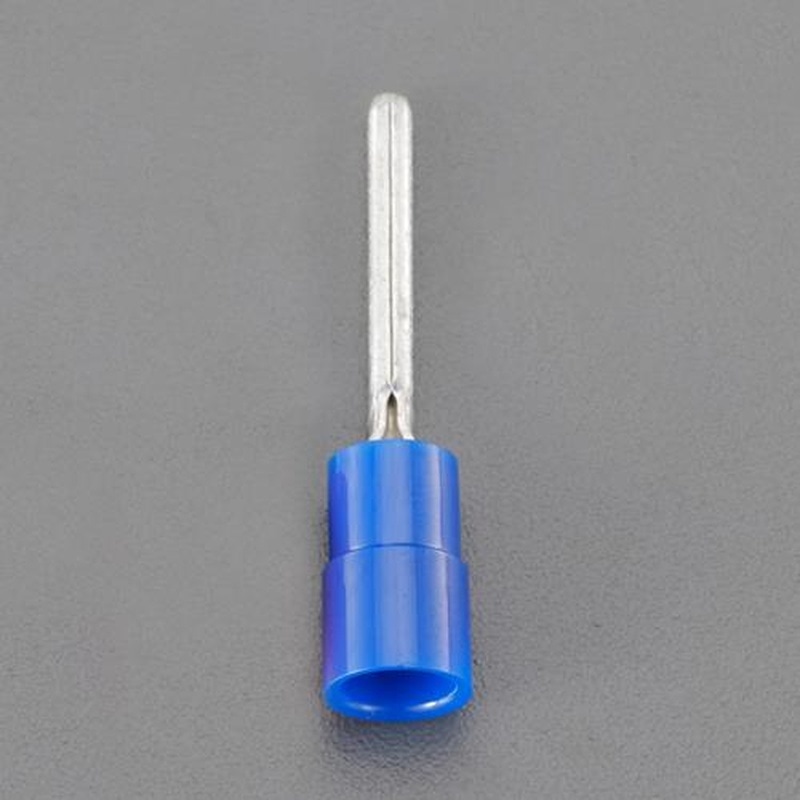

●型式…2-16●抱合範囲（単線)mm…-●抱合範囲（撚線）…1.04～2.63m㎡AWG16-14●入数…5個●寸法…φF：1.9mml：16.0mmL：27.5mmH：10.0mmφD：4.6mm●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●梱包サイズ:46×52×12●梱包重量12g

商品コード：

4550061705681

型番…CCB-1●サイズ(mm)…A:7.6、B:14.0、S:2.0、C:16.0、D:5.4、E:1.2、W:2.0●材質…PVC●カラー…緑透明●入数は100個入りです。●連結接続式(5P～10P)●ケーブルの端末保護に。●RoHS2対応●JISC3307準拠●梱包サイズ:57×119×44●梱包重量128g

商品コード：

4550061796436

型番…CCB-2●サイズ(mm)…A:9.4、B:14.0、S:2.5、C:16.0、D:7.2、E:1.2、W:2.2●材質…PVC●カラー…青透明●入数は50個入りです。●連結接続式(5P～10P)●ケーブルの端末保護に。●RoHS2対応●JISC3307準拠●梱包サイズ:116×47×41●梱包重量82g

商品コード：

4550061796443

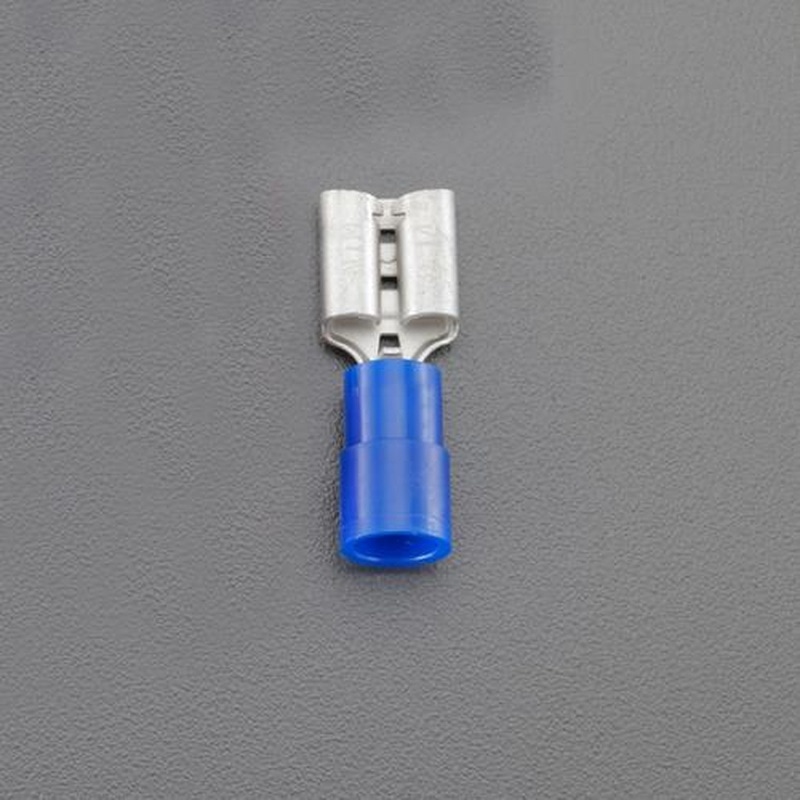

●撚線…2.0m㎡●全長(mm)…21.0●入数…5個●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ポリ塩化ビニル●梱包サイズ:46×52×12●梱包重量10g

商品コード：

4550061839881

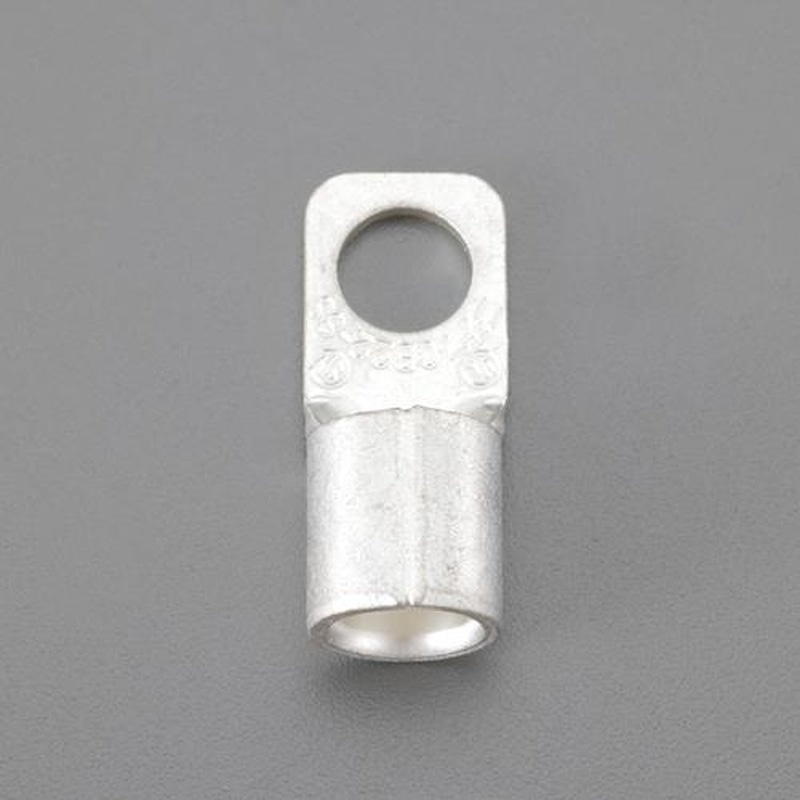

●型式…38-6S●撚線…26.66～42.42m㎡●入数…4個●全長…36.8mm●材質…無酸素銅（電気すずめっき）●梱包サイズ:47×52×21●梱包重量58g

商品コード：

4550061839898

●型式…22-6S●撚線…16.78～26.66m㎡●入数…5個●全長…31mm●材質…無酸素銅（電気すずめっき）●梱包サイズ:46×52×21●梱包重量54g

商品コード：

4550061839904

●型式…22-8S●撚線…16.78～26.66m㎡●入数…5個●全長…31mm●材質…無酸素銅（電気すずめっき）●梱包サイズ:45×51×22●梱包重量52g

商品コード：

4550061839911

型番…979022●<セット内容>…圧着ペンチ（EA538KH-15）×1ワイヤーストリッパー（EA580MB-11）×1丸形絶縁圧着端子：φ4.0mm（0.5～1.0m㎡）×25φ4.0mm（1.5～2.5m㎡）×25φ5.0mm（0.5～1.0m㎡）×25φ5.0mm（1.5～2..5m㎡）×25φ5.0mm（4.0～6.0m㎡）×20φ6.0mm（1.5～2.5m㎡）×25φ8.0mm(4.0～6.0m㎡)×20絶縁中間接続子：0.5～1.0m㎡×251.5～2.5m㎡×254.0～6.0m㎡×20絶縁差込端子6.0×0.8m㎡（0.5～1.0m㎡）×2560.×0.5m㎡（1.5～2.5m㎡）×25●圧着ペンチ全長…220mm●ワイヤーストリッパー全長…195mm●総重量…1527g●ケースサイズ…265×170×70(Ｈ)mm●ケースは繋げて積み重ねることができます。●梱包サイズ:172×265×76●梱包重量1591g

商品コード：

4548745739022

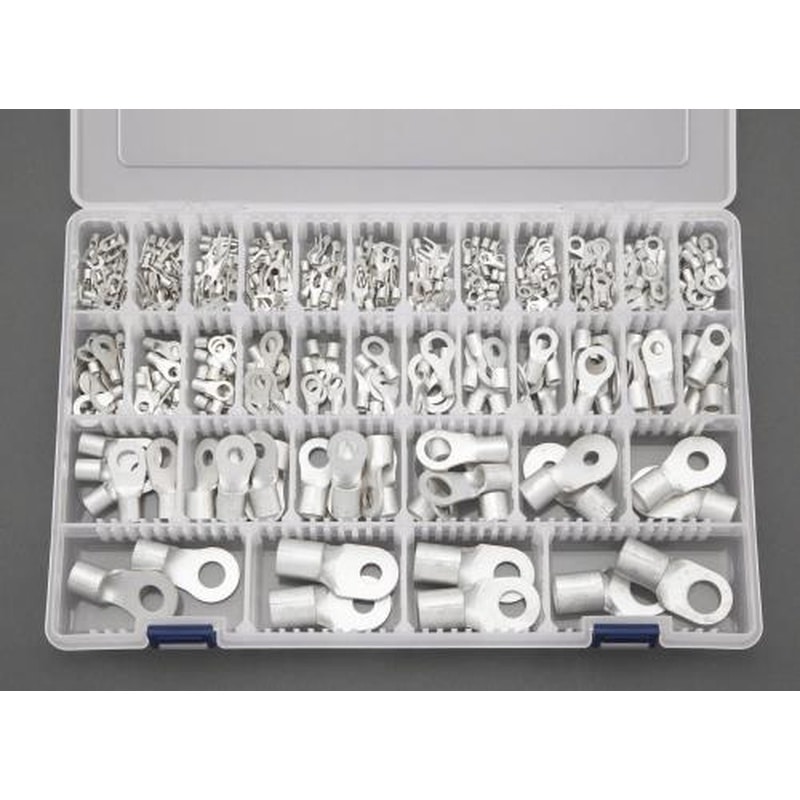

●セット内容…裸Y型圧着端子：F1.25-3(20個)裸Y型圧着端子：F1.25-3.5(20個)裸Y型圧着端子：F1.25-V3.5(20個)裸Y型圧着端子：F1.25-4(20個)裸Y型圧着端子：F2-3(10個)裸Y型圧着端子：F2-3.5(10個)裸Y型圧着端子：F2-4(10個)裸丸型圧着端子：R1.25-3(20個)裸丸型圧着端子：R1.25-3.5(20個)裸丸型圧着端子：R1.25-4(20個)裸丸型圧着端子：R2-4(10個)裸丸型圧着端子：R2-5(10個)裸丸型圧着端子：R2-6(10個)裸丸型圧着端子：R3.5-4(10個)裸丸型圧着端子：R3.5-5(10個)裸丸型圧着端子：R3.5-6(10個)裸丸型圧着端子：R5.5-5(4個)裸丸型圧着端子：R5.5-6(4個)裸丸型圧着端子：R5.5-8(4個)裸丸型圧着端子：R8-5(4個)裸丸型圧着端子：R8-6(4個)裸丸型圧着端子：R8-8(4個)裸丸型圧着端子：R14-5(4個)裸丸型圧着端子：R14-6(4個)裸丸型圧着端子：R14-8(4個)裸丸型圧着端子：R22-6(2個)裸丸型圧着端子：R22-8(2個)裸丸型圧着端子：R22-10(2個)裸丸型圧着端子：R38-6(2個)裸丸型圧着端子：R38-8(2個)裸丸型圧着端子：R38-10(2個)裸丸型圧着端子：R60-8(2個)裸丸型圧着端子：R60-10(2個)裸丸型圧着端子：R60-12(2個)●ケースサイズ…275(W)×185(D)×28(H)mm●総重量…1078g●梱包サイズ:275×185×28●梱包重量914g

商品コード：

4548745805291

●<セット内容>…圧着ペンチ×1丸形絶縁圧着端子：0.5～1.5m㎡×61.5～2.5m㎡×6Y形絶縁圧着端子：0.5～1.5m㎡×61.5～2.5m㎡×6絶縁圧着スリーブ0.5～1.5m㎡×61.5～2.5m㎡×6絶縁差込形接続端子（オス）0.5～1.5m㎡×61.5～2.5m㎡×6絶縁差込形接続端子（メス）0.5～1.5m㎡×61.5～2.5m㎡×6●圧着ペンチ全長…203mm●ペンチ圧着範囲…1.5・2.5・6m㎡●ケースサイズ…230×113×30(H)mm●梱包サイズ:115×220×30●梱包重量319g

商品コード：

4548745937039

●<セット内容>…絶縁丸形（1-3.5S）：0.5～1.5×10絶縁丸形（1.25-4L）：0.5～1.5×10絶縁丸形（1-5）：0.5～1.5×5絶縁丸形（2-3.5S）：1.5～2.5×10絶縁丸形（2-4L）：1.5～2.5×10絶縁丸形（2-5L）：1.5～2.5×5絶縁丸形：4.0～6.0×5絶縁Y形：0.5～1.5×101.5～2.5×104.0～6.0×5絶縁スリーブ：0.5～1.5×101.5～2.5×104.0～6.0×5差込形接続端子（オス）：0.5～1.5×101.5～2.5×10差込形接続端子（メス）：0.5～1.5×101.5～2.5×10●結束バンド2.5×100mm(白)×252.5×140mm(青)×152.5×140mm(緑)×15●圧着ペンチ…228mm●ケースサイズ…235×106×40（H）mm●総重量…488g●梱包サイズ:111×253×40●梱包重量488g

商品コード：

4548745938050

●<セット内容>…絶縁丸形（1-3.5S）：0.5～1.5m㎡×15絶縁丸形（1-4L）：0.5～1.5m㎡×20絶縁丸形（1-5）：0.5～1.5m㎡×20絶縁丸形：1.5～2.5m㎡×10絶縁丸形（5-5）：4.0～6.0m㎡×5絶縁丸形（5-6）：4.0～6.0m㎡×5絶縁Y形（1-4S）：0.5～1.5m㎡×10絶縁Y形（2-3.5S）：0.5～1.5m㎡×15絶縁Y形：1.5～2.5m㎡×10絶縁スリーブ：0.5～1.5m㎡×10絶縁スリーブ：1.5～2.5m㎡×10差込形接続端子（オス）：0.5～1.5m㎡×10差込形接続端子（オス）：1.5～2.5m㎡×10差込形接続端子（メス）：0.5～1.5m㎡×10差込形接続端子（メス）：1.5～2.5m㎡×10●ケースサイズ…205×105×30mm●梱包サイズ:191×277×42●梱包重量257g

商品コード：

4548745938074

●<セット内容>…絶縁丸型：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁Ｙ型：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁スリーブ：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁差込形（オス）：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁差込形（メス）：0.5～1.5m㎡×151.5～2.5m㎡×15●ケースサイズ…135×85×30mm●梱包サイズ:92×137×30●梱包重量167g

商品コード：

4548745939163

●適用ねじ…M5●適合端子形状…丸形端子●適合圧着端子…5.5-5●定格電圧…AC/DC600V●材質…塩化ビニール熱可塑性エラストマー●サイズ…15.4×31×17mm●重量…約4g●かぶせるだけのワンタッチ取付●計器類の裏ねじ、盤内組込み部品のターミナル露出部の絶縁保護に●RoHS対応品●入数…10個●梱包サイズ:115×28×80●梱包重量40g

商品コード：

4548745971484

●カラー…イエロー●適用電線…0.25m㎡●先端サイズ…φ0.8×6mm●カラー部内径…2.0mm●全長…10.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×6●梱包重量5g

商品コード：

4548745977554

●カラー…イエロー●適用電線…0.25m㎡●先端サイズ…φ0.8×8mm●カラー部内径…2.0mm●全長…12.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×6●梱包重量5.8g

商品コード：

4548745977561

●カラー…ターコイズ●適用電線…0.34m㎡●先端サイズ…φ0.8×6mm●カラー部内径…2.0mm●全長…10.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×6●梱包重量5.3g

商品コード：

4548745977578

●カラー…ターコイズ●適用電線…0.34m㎡●先端サイズ…φ0.8×8mm●カラー部内径…2.0mm●全長…12.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×6●梱包重量6g

商品コード：

4548745977585

●カラー…ホワイト●適用電線…0.5m㎡●先端サイズ…φ1.1×6mm●カラー部内径…2.5mm●全長…11.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量7.4g

商品コード：

4548745977592

●カラー…ホワイト●適用電線…0.5m㎡●先端サイズ…φ1.1×8mm●カラー部内径…2.5mm●全長…13.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量8.2g

商品コード：

4548745977608

●カラー…ホワイト●適用電線…0.5m㎡●先端サイズ…φ1.1×10mm●カラー部内径…2.5mm●全長…15.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量9.2g

商品コード：

4548745978247

●カラー…ホワイト●適用電線…0.5m㎡●先端サイズ…φ1.1×12mm●カラー部内径…2.5mm●全長…17.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量9.9g

商品コード：

4548745978254

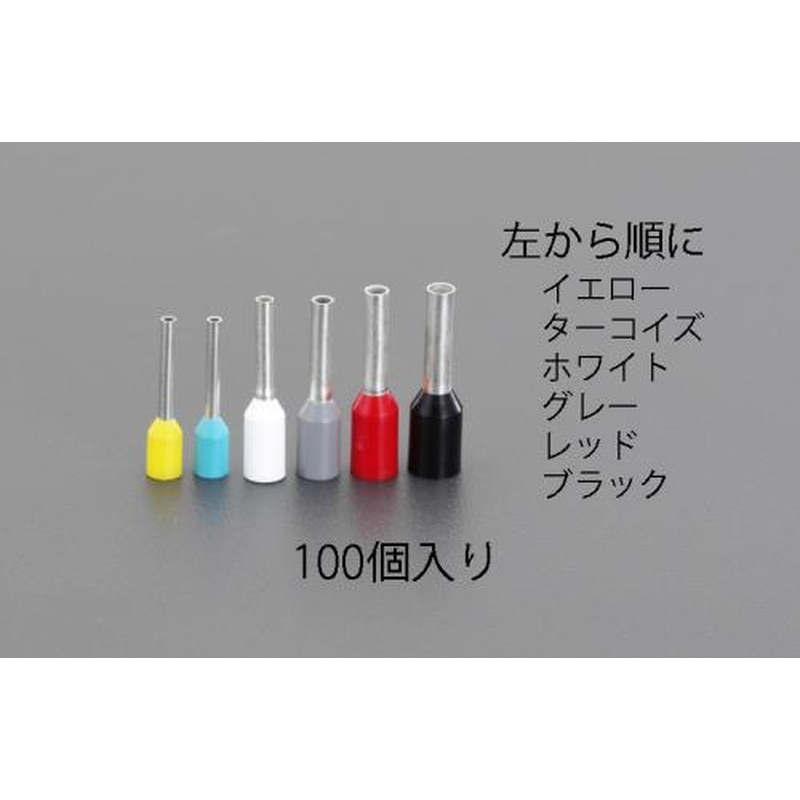

●カラー…ホワイト●適用電線…0.5m㎡●先端サイズ…φ1.1×8mm●カラー部内径…3.0mm●全長…13.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量8.4g

商品コード：

4548745978261

●カラー…グレー●適用電線…0.75m㎡●先端サイズ…φ1.3×6mm●カラー部内径…2.8mm●全長…12.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量7.9g

商品コード：

4548745978278

●カラー…グレー●適用電線…0.75m㎡●先端サイズ…φ1.3×8mm●カラー部内径…2.8mm●全長…14.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量9.5g

商品コード：

4548745978285

●カラー…グレー●適用電線…0.75m㎡●先端サイズ…φ1.3×10mm●カラー部内径…2.8mm●全長…16.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×10●梱包重量10.3g

商品コード：

4548745978292

●カラー…グレー●適用電線…0.75m㎡●先端サイズ…φ1.3×12mm●カラー部内径…2.8mm●全長…18.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×10●梱包重量11.5g

商品コード：

4548745978308

●カラー…グレー●適用電線…0.75m㎡●先端サイズ…φ1.3×8mm●カラー部内径…3.4mm●全長…14.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量10.6g

商品コード：

4548745978940

●カラー…レッド●適用電線…1.0m㎡●先端サイズ…φ1.5×6mm●カラー部内径…3.0mm●全長…12.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量9.1g

商品コード：

4548745978957

●カラー…レッド●適用電線…1.0m㎡●先端サイズ…φ1.5×8mm●カラー部内径…3.0mm●全長…14.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量10.5g

商品コード：

4548745978964

●カラー…レッド●適用電線…1.0m㎡●先端サイズ…φ1.5×10mm●カラー部内径…3.0mm●全長…16.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量11.6g

商品コード：

4548745978971

●カラー…レッド●適用電線…1.0m㎡●先端サイズ…φ1.5×12mm●カラー部内径…3.0mm●全長…18.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量13.1g

商品コード：

4548745978988

●カラー…レッド●適用電線…1.0m㎡●先端サイズ…φ1.5×8mm●カラー部内径…3.4mm●全長…14.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量10.6g

商品コード：

4548745978995

●カラー…ブラック●適用電線…1.5m㎡●先端サイズ…φ1.8×6mm●カラー部内径…3.4mm●全長…12.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:83×80×8●梱包重量10.4g

商品コード：

4548745979008

●材質…無酸素銅(電気すずメッキ)●型式…1.25-3●電線抱合範囲…単線：0.57～1.44mm撚線：0.25～1.65m㎡AWG：22-16●サイズ…φd2：3.2mm●100個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×23●梱包重量49g

商品コード：

4550061122389

●材質…無酸素銅(電気すずメッキ)●型式…1.25-4●電線抱合範囲…単線：0.57～1.44mm撚線：0.25～1.65m㎡AWG：22-16●サイズ…φd2：4.3mm●100個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×23●梱包重量67g

商品コード：

4550061122396

●材質…無酸素銅(電気すずメッキ)●型式…2-4●電線抱合範囲…単線：1.14～1.82mm撚線：1.04～2.63m㎡AWG：16-14●サイズ…φd2：4.3mm●100個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×23●梱包重量84g

商品コード：

4550061122402

●材質…無酸素銅(電気すずメッキ)●型式…2-5●電線抱合範囲…単線：1.14～1.82mm撚線：1.04～2.63m㎡AWG：16-14●サイズ…φd2：5.3mm●100個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:68×52×28●梱包重量98g

商品コード：

4550061122419

●材質…無酸素銅(電気すずメッキ)●型式…3.5-5S●電線抱合範囲…単線：1.82～2.4mm撚線：2.63～4.6m㎡AWG：12●サイズ…φd2：5.3mm●10個入りです。●UL・CSA登録品●梱包サイズ:47×52×12●梱包重量19g

商品コード：

4550061122426

●材質…無酸素銅(電気すずメッキ)●型式…5.5-4●電線抱合範囲…単線：1.82～2.89mm撚線：2.63～6.64m㎡AWG：12-10●サイズ…φd2：4.3mm●10個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×12●梱包重量28g

商品コード：

4550061122433

●材質…無酸素銅(電気すずメッキ)●型式…5.5-5●電線抱合範囲…単線：1.82～2.89mm撚線：2.63～6.64m㎡AWG：12-10●サイズ…φd2：5.3mm●10個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×12●梱包重量22g

商品コード：

4550061122440

●材質…無酸素銅(電気すずメッキ)●型式…8-6●電線抱合範囲…単線：2.89～3.65mm撚線：6.64～10.52m㎡AWG：8●サイズ…φd2：6.4mm●5個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×12●梱包重量22g

商品コード：

4550061122457

●材質…無酸素銅(電気すずメッキ)●型式…8-8●電線抱合範囲…単線：2.89～3.65mm撚線：6.64～10.52m㎡AWG：8●サイズ…φd2：8.4mm●5個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×12●梱包重量23g

商品コード：

4550061122464

●材質…無酸素銅(電気すずメッキ)●型式…14-6●電線抱合範囲…単線：－撚線：10.52～16.78m㎡AWG：6●サイズ…φd2：6.4mm●3個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×55×12●梱包重量22g

商品コード：

4550061122471

●材質…無酸素銅(電気すずメッキ)●型式…14-8●電線抱合範囲…単線：－撚線：10.52～16.78m㎡AWG：6●サイズ…φd2：8.4mm●2個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:47×52×12●梱包重量18g

商品コード：

4550061122488

●材質…無酸素銅(電気すずメッキ)●型式…14-10●電線抱合範囲…単線：－撚線：10.52～16.78m㎡AWG：6●サイズ…φd2：10.5mm●2個入りです。●JIS規格品、UL・CSA登録品●梱包サイズ:48×54×12●梱包重量18g

商品コード：

4550061122495
