圧着端子

●型式…1.25-3●単線(mm)…0.57～1.44●撚線(m㎡)…0.25～1.65●入数…100●材質…無酸素銅(電気すずめっき)●サイズ…d2：3.7mm●RoHS10対応品●梱包サイズ:47×53×22●梱包重量64g

商品コード：

4550061281994

●型式…1.25-4●単線(mm)…0.57～1.44●撚線(m㎡)…0.25～1.65●入数…20●RoHS10対応品●材質…無酸素銅(電気すずめっき)●サイズ…d2：4.3mm●梱包サイズ:47×54×12●梱包重量18g

商品コード：

4550061282007

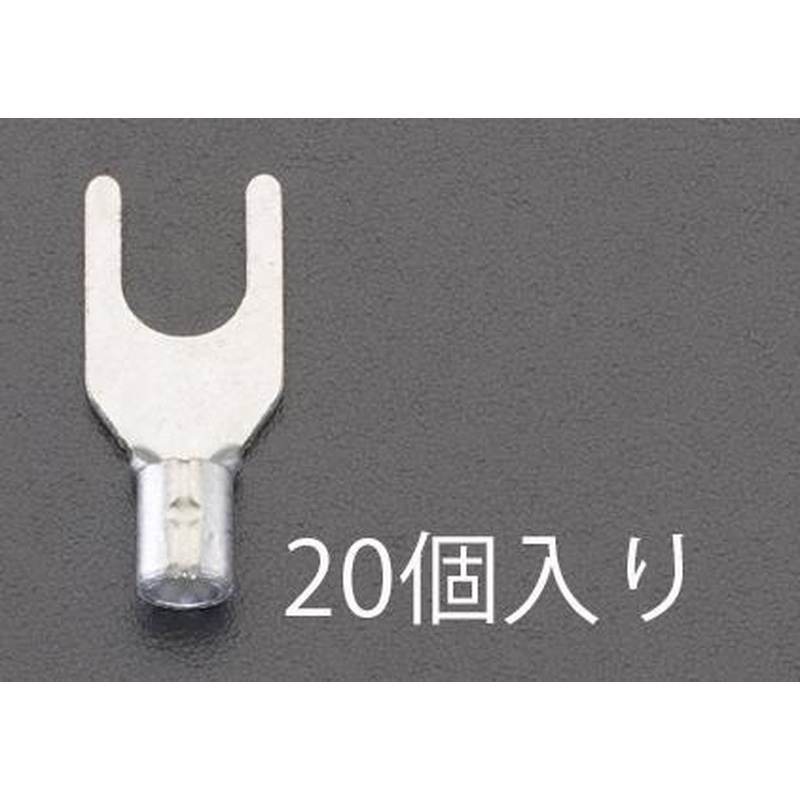

●型式…2-3.5●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●入数…20●RoHS10対応品●材質…無酸素銅(電気すずめっき)●サイズ…d2：3.7mm●梱包サイズ:47×53×12●梱包重量20g

商品コード：

4550061282014

●型式…2-4●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●入数…20●材質…無酸素銅(電気すずめっき)●RoHS10対応品●サイズ…d2：4.3mm●梱包サイズ:47×54×12●梱包重量20g

商品コード：

4550061282021

●型式…60●全長(mm)…36.0●撚線…42.42～60.57m㎡●入数…2個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×53×22●梱包重量58g

商品コード：

4550061704639

●型式…1.25●全長(mm)…8.0●撚線…0.25～1.65m㎡●入数…15個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×52×12●梱包重量10g

商品コード：

4550061704646

●型式…2●全長(mm)…8.0●撚線…1.04～2.63m㎡●入数…15個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×52×12●梱包重量14g

商品コード：

4550061704653

●型式…5.5●全長(mm)…8.5●撚線…2.63～6.64m㎡●入数…10個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:52×46×12●梱包重量20g

商品コード：

4550061704660

●型式…8●全長(mm)…9.5●撚線…6.64～10.52m㎡●入数…7個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:47×52×12●梱包重量18g

商品コード：

4550061704677

●型式…14●全長(mm)…11.0●撚線…10.52～16.78m㎡●入数…6個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:47×52×12●梱包重量24g

商品コード：

4550061704684

●型式…22●全長(mm)…13.5●撚線…16.78～26.66m㎡●入数…7個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×52×22●梱包重量50g

商品コード：

4550061704691

●型式…1.25-3.5●抱合範囲（撚線)mm2…0.3～1.65●入数…10個●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●カラー…レッド●サイズ…d2：φ3.7mm●RoHS対応品●梱包サイズ:46×51×12●梱包重量12g

商品コード：

4550061704790

●型式…1.25-4●抱合範囲（撚線)mm2…0.3～1.65●入数…10個●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●カラー…レッド●サイズ…d2：φ4.3mm●RoHS対応品●梱包サイズ:46×52×12●梱包重量12g

商品コード：

4550061704806

●型式…1.25-4M●抱合範囲（撚線)mm2…0.3～1.65●入数…10個●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●カラー…レッド●サイズ…d2：φ4.3mm●RoHS対応品●梱包サイズ:47×52×12●梱包重量12g

商品コード：

4550061704813

●型式…2218●撚線…0.3～0.5m㎡●全長(mm)…25●入数…5個●材質…スリーブ：無酸素銅管（電気すずめっき）、被覆部：ポリエチレン●色…黄●熱収縮タイプ（収縮温度：120℃）●圧着作業後に絶縁被覆部分にヒートガン等で熱を加えて収縮させると、被覆内部の接着剤が溶融し、電線と絶縁被覆が密着され防水・防じん効果が得られます。●梱包サイズ:52×47×12●梱包重量8g

商品コード：

4550061704912

●入数…3個●全長(mm)…37●撚線…0.75～1.25m㎡●型式…1816●材質…スリーブ：無酸素銅管（電気すずめっき）、被覆部：ポリエチレン●熱収縮タイプ●圧着作業後に絶縁被覆部分にヒートガン等で熱を加えて収縮させると、被覆内部の接着剤が溶融し、電線と絶縁被覆が密着され防水・防じん効果が得られます。●熱収縮タイプ（収縮温度：120℃）●梱包サイズ:53×46×12●梱包重量8g

商品コード：

4550061705629

●型式…1614●撚線…2.0m㎡●全長(mm)…37●入数…3個●材質…スリーブ：無酸素銅管（電気すずめっき）、被覆部：ポリエチレン●熱収縮タイプ●圧着作業後に絶縁被覆部分にヒートガン等で熱を加えて収縮させると、被覆内部の接着剤が溶融し、電線と絶縁被覆が密着され防水・防じん効果が得られます。●熱収縮タイプ（収縮温度：120℃）●梱包サイズ:44×52×12●梱包重量10g

商品コード：

4550061705636

●型式…480520-FA●抱合範囲（撚線)mm2…2.0●全長(mm)…19.5●入数…5個●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ナイロン●カラー…ブルー●RoHS対応品●梱包サイズ:46×51×12●梱包重量10g

商品コード：

4550061705643

●型式…630820-FA●抱合範囲（撚線)mm2…2.0●全長(mm)…21.0●入数…5個●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ナイロン●カラー…ブルー●RoHS対応品●梱包サイズ:47×52×12●梱包重量12g

商品コード：

4550061705650

●型式…630820-MA●抱合範囲（撚線)mm2…2.0●全長(mm)…22.0●入数…5個●カラー…ブルー●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ナイロン●RoHS対応品●梱包サイズ:46×51×12●梱包重量10g

商品コード：

4550061705667

●型式…235-16S●抱合範囲（単線)mm…-●抱合範囲（撚線）…2.0～3.5m㎡AWG14-12●入数…5個●寸法…φF：1.9mml：16.0mmL：25.0mmE：6.0mmφD：5.6mmφd：3.0mm●材質…端子部：無酸素銅（電気すずめっき）、キャップ：軟質塩化ビニル●梱包サイズ:46×52×12●梱包重量16g

商品コード：

4550061705674

●型式…2-16●抱合範囲（単線)mm…-●抱合範囲（撚線）…1.04～2.63m㎡AWG16-14●入数…5個●寸法…φF：1.9mml：16.0mmL：27.5mmH：10.0mmφD：4.6mm●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●梱包サイズ:46×52×12●梱包重量12g

商品コード：

4550061705681

●型式…38●全長(mm)…16.5●撚線…26.66～42.42m㎡●入数…5個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×52×22●梱包重量54g

商品コード：

4550061709917

●型式…1.25-5●抱合範囲（撚線)mm2…0.3～1.65●入数…10個●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●カラー…レッド●サイズ…d2：φ5.3mm●RoHS対応品●梱包サイズ:46×52×12●梱包重量14g

商品コード：

4550061709948

型番…CCB-1●サイズ(mm)…A:7.6、B:14.0、S:2.0、C:16.0、D:5.4、E:1.2、W:2.0●材質…PVC●カラー…緑透明●入数は100個入りです。●連結接続式(5P～10P)●ケーブルの端末保護に。●RoHS2対応●JISC3307準拠●梱包サイズ:57×119×44●梱包重量128g

商品コード：

4550061796436

型番…CCB-2●サイズ(mm)…A:9.4、B:14.0、S:2.5、C:16.0、D:7.2、E:1.2、W:2.2●材質…PVC●カラー…青透明●入数は50個入りです。●連結接続式(5P～10P)●ケーブルの端末保護に。●RoHS2対応●JISC3307準拠●梱包サイズ:116×47×41●梱包重量82g

商品コード：

4550061796443

●撚線…2.0m㎡●全長(mm)…21.0●入数…5個●材質…接続子：黄銅（電気すずめっき）、スリーブ：無酸素銅管（電気すずめっき）、絶縁体：ポリ塩化ビニル●梱包サイズ:46×52×12●梱包重量10g

商品コード：

4550061839881

●型式…38-6S●撚線…26.66～42.42m㎡●入数…4個●全長…36.8mm●材質…無酸素銅（電気すずめっき）●梱包サイズ:47×52×21●梱包重量58g

商品コード：

4550061839898

●型式…22-6S●撚線…16.78～26.66m㎡●入数…5個●全長…31mm●材質…無酸素銅（電気すずめっき）●梱包サイズ:46×52×21●梱包重量54g

商品コード：

4550061839904

●型式…22-8S●撚線…16.78～26.66m㎡●入数…5個●全長…31mm●材質…無酸素銅（電気すずめっき）●梱包サイズ:45×51×22●梱包重量52g

商品コード：

4550061839911

●材質…ソフト塩化ビニル●定格電圧…300V●使用温度範囲…0～60℃●適用スリーブ…小●サイズ…φ7×30.2mm●入数…100個●リングスリーブに被せるだけで絶縁処理ができます。●半透明で結線状態の目視が可能です。●梱包サイズ:120×35×230●梱包重量176g

商品コード：

4548745684926

●材質…ソフト塩化ビニル●定格電圧…300V●使用温度範囲…0～60℃●適用スリーブ…中・大●サイズ…φ8.5×34.5mm●入数…50個●リングスリーブに被せるだけで絶縁処理ができます。●半透明で結線状態の目視が可能です。●梱包サイズ:120×35×230●梱包重量110g

商品コード：

4548745684933

型番…979022●<セット内容>…圧着ペンチ（EA538KH-15）×1ワイヤーストリッパー（EA580MB-11）×1丸形絶縁圧着端子：φ4.0mm（0.5～1.0m㎡）×25φ4.0mm（1.5～2.5m㎡）×25φ5.0mm（0.5～1.0m㎡）×25φ5.0mm（1.5～2..5m㎡）×25φ5.0mm（4.0～6.0m㎡）×20φ6.0mm（1.5～2.5m㎡）×25φ8.0mm(4.0～6.0m㎡)×20絶縁中間接続子：0.5～1.0m㎡×251.5～2.5m㎡×254.0～6.0m㎡×20絶縁差込端子6.0×0.8m㎡（0.5～1.0m㎡）×2560.×0.5m㎡（1.5～2.5m㎡）×25●圧着ペンチ全長…220mm●ワイヤーストリッパー全長…195mm●総重量…1527g●ケースサイズ…265×170×70(Ｈ)mm●ケースは繋げて積み重ねることができます。●梱包サイズ:172×265×76●梱包重量1591g

商品コード：

4548745739022

●適合電線…最大φ4×2本●適合圧着端子…1.25-3（丸形端子）●入数…10個●定格電圧…AC/DC300V●全長…φ11.5×28mm●本体質量…約3g●テープ巻不要で、モーター・バルブ端子などのネジ止め端子の絶縁処理に●RoHS対応品●防水タイプではありません。●梱包サイズ:120×11×80●梱包重量23g

商品コード：

4548745948981

●適合電線…最大φ5×2本●適合圧着端子…1.25-4、2-4（丸形端子）●入数…10個●定格電圧…AC/DC300V●全長…φ13.5×30mm●本体質量…約4g●テープ巻不要で、モーター・バルブ端子などのネジ止め端子の絶縁処理に●RoHS対応品●防水タイプではありません。●梱包サイズ:120×13×80●梱包重量40g

商品コード：

4548745948998

●適合電線…最大φ6×2本●適合圧着端子…3.5-5、5.5-5（丸形端子）●入数…10個●定格電圧…AC/DC300V●全長…φ15×35.5mm●本体質量…約6g●テープ巻不要で、モーター・バルブ端子などのネジ止め端子の絶縁処理に●RoHS対応品●防水タイプではありません。●梱包サイズ:120×21×80●梱包重量60g

商品コード：

4548745949001

●適合電線…最大φ7×2本●適合圧着端子…8-6（丸形端子）●入数…10個●定格電圧…AC/DC300V●全長…φ18.2×43.6mm●本体質量…約12g●テープ巻不要で、モーター・バルブ端子などのネジ止め端子の絶縁処理に●RoHS対応品●防水タイプではありません。●梱包サイズ:160×17×80●梱包重量120g

商品コード：

4548745949018
