圧着端子

●差込型電線コネクター(クイックロック)3本用の50個入り●電線の被覆をむき、差し込むだけで接続が可能です。●圧着工具、テーピングが不要です。●カバーが透明で結線が目で確認できます。●適合電線:単線Φ1.6ｍｍΦ2.0ｍｍ●ストリップゲージ:13ｍｍ仕様●定格電圧:ＡＣ300Ｖ●定格電流:20Ａ●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94Ｖ2)

商品コード：

2501300005262

●差込型電線コネクター(クイックロック)4本用の50個入り●電線の被覆をむき、差し込むだけで接続が可能です。●圧着工具、テーピングが不要です。●カバーが透明で結線が目で確認できます。●適合電線:単線Φ1.6ｍｍΦ2.0ｍｍ●ストリップゲージ:13ｍｍ仕様●定格電圧:ＡＣ300Ｖ●定格電流:20Ａ●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94Ｖ2)

商品コード：

2501300005279

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005286

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005293

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005309

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005316

【特長】●絶縁被覆付圧着スリーブ(B形)【仕様】●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリ塩化ビニール●定格電圧:300V●使用温度範囲:-40℃~＋75℃(ポリ塩化ビニール)●難燃性:UL94V-0(ポリ塩化ビニール)●規格:TMVB5.5●入り数:100個●各部の寸法(mm)φd:3.4φD:6.4L:27.5l:15.0●電線抱合範囲撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300005323

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A●本体サイズ:(単位はmm)B…5.0L…19.5φd…1.8φD…4.1H…10●相手タブ厚(mm):0.5●電線抱合範囲:撚線mm2…0.75~1.25、AWG…18-16●標準色:赤透明

商品コード：

2501300005330

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A●本体サイズ:(単位はmm)B…5.0L…19.5φd…2.4φD…4.5H…10●相手タブ厚(mm):0.5●電線抱合範囲:撚線mm2…2.0、AWG…14●標準色:青透明

商品コード：

2501300005347

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…21.0φd…1.7φD…4.1H…10●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…0.75~1.25、AWG…18-16●標準色:赤透明

商品コード：

2501300005354

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…21.0φd…2.3φD…4.5H…10●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…2.0、AWG…14●標準色:青透明

商品コード：

2501300005361

【特長】●株式会社ニチフ製差込形接続端子●接続端子:MA形●250シリーズ【仕様】●材料接続子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.75mm2/10A、1.25mm2/15A、2mm2/20A、5.5mm2/20A●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●電線抱合範囲撚線:0.75~1.25mm2AWG:18-16●RoHS10※ICTDN630809-FA、ICTDN630820-FAとは嵌合できません。

商品コード：

2501300005378

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…25.0φd…3.5φD…6.8H…14●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…5.5、AWG…10●標準色:黄透明

商品コード：

2501300005385

【特長】●株式会社ニチフ製差込形ピン端子●ピン端子内蔵PC形【仕様】●材料端子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.5mm2/10A、0.75mm2/12A、1.25mm2/15A、2mm2/20●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●適応電線:圧着端子の各仕様は、JIS規格電線(IV・KIV・VSF)にて確認致しております。●電線抱合範囲撚線:0.5~0.75mm2AWG:20-18●RoHS10

商品コード：

2501300005392

【特長】●株式会社ニチフ製差込形ピン端子●ピン端子内蔵PC形【仕様】●材料端子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.5mm2/10A、0.75mm2/12A、1.25mm2/15A、2mm2/20●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●適応電線:圧着端子の各仕様は、JIS規格電線(IV・KIV・VSF)にて確認致しております。●電線抱合範囲撚線:0.5~0.75mm2AWG:20-18●RoHS10

商品コード：

2501300005408

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3●入り数:100個●各部の寸法(mm)φd2:3.2B:5.5L:12.0F:4.75E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005415

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3.5●入り数:100個●各部の寸法(mm)φd2:3.7B:6.6L:13.3F:5.5E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005422

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3.5N●入り数:100個●各部の寸法(mm)φd2:3.7B:5.6L:14.9F:7.6E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005439

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3.5S●入り数:100個●各部の寸法(mm)φd2:3.7B:5.7L:11.9F:4.55E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005446

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-4●入り数:100個●各部の寸法(mm)φd2:4.3B:8.0L:15.6F:7.1E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005453

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-4M●入り数:100個●各部の寸法(mm)φd2:4.3B:6.8L:13.9F:6.0E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005460

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-5●入り数:100個●各部の寸法(mm)φd2:5.3B:8.0L:15.6F:7.1E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005477

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R2-3●入り数:100個●各部の寸法(mm)φd2:3.2B:6.5L:12.7F:4.95E:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(mm):1.14~1.82撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300005484

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R2-3.5●入り数:100個●各部の寸法(mm)φd2:3.7B:6.6L:14.4F:6.6E:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(mm):1.14~1.82撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300005491

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R2-4S●入り数:100個●各部の寸法(mm)φd2:4.3B:6.6L:14.4F:6.6E:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(mm):1.14~1.82撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300005507

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R2-4●入り数:100個●各部の寸法(mm)φd2:4.3B:8.5L:16.5F:7.75E:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(mm):1.14~1.82撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300005514

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R2-5●入り数:100個●各部の寸法(mm)φd2:5.3B:9.5L:17.0F:7.75E:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(mm):1.14~1.82撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300005521

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R2-6●入り数:100個●各部の寸法(mm)φd2:6.4B:12.0L:21.5F:11.0E:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(mm):1.14~1.82撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300005538

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R3.5-4●入り数:100個●各部の寸法(mm)φd2:4.3B:8.0L:18.0F:8.0E:6.0ΦD:5.0Φd:3.0●電線抱合範囲単線(mm):1.82~2.4撚線(mm2):2.63~4.6AWG:12

商品コード：

2501300005545

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R3.5-5S●入り数:100個●各部の寸法(mm)φd2:5.3B:9.6L:20.0F:9.2E:6.0ΦD:5.0Φd:3.0●電線抱合範囲単線(mm):1.82~2.4撚線(mm2):2.63~4.6AWG:12

商品コード：

2501300005552

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R3.5-6L●入り数:100個●各部の寸法(mm)φd2:6.4B:12L:21.4F:9.4E:6.0ΦD:5.0Φd:3.0●電線抱合範囲単線(mm):1.82~2.4撚線(mm2):2.63~4.6AWG:12

商品コード：

2501300005569

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R5.5-4●入り数:100個●各部の寸法(mm)φd2:4.3B:9.5L:19.5F:8.25E:6.5ΦD:5.6Φd:3.4●電線抱合範囲単線(mm):1.82~2.89撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300005576

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R5.5-5●入り数:100個●各部の寸法(mm)φd2:5.3B:9.5L:19.5F:8.25E:6.5ΦD:5.6Φd:3.4●電線抱合範囲単線(mm):1.82~2.89撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300005583

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R5.5-6●入り数:100個●各部の寸法(mm)φd2:6.4B:12.0L:23.0F:10.5E:6.5ΦD:5.6Φd:3.4●電線抱合範囲単線(mm):1.82~2.89撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300005590

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R5.5-8●入り数:100個●各部の寸法(mm)φd2:8.4B:15.0L:28.0F:14.0E:6.5ΦD:5.6Φd:3.4●電線抱合範囲単線(mm):1.82~2.89撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300005606

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R8-5●入り数:100個●各部の寸法(mm)φd2:5.3B:12.0L:23.5F:9.1E:8.4ΦD:7.1Φd:4.5●電線抱合範囲単線(mm):2.89~3.65撚線(mm2):6.64~10.52AWG:8

商品コード：

2501300005613

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R8-5S●入り数:100個●各部の寸法(mm)φd2:5.3B:10.0L:22.5F:9.1E:8.4ΦD:7.1Φd:4.5●電線抱合範囲単線(mm):2.89~3.65撚線(mm2):6.64~10.52AWG:8

商品コード：

2501300005620

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R8-6●入り数:100個●各部の寸法(mm)φd2:6.4B:12.0L:23.5F:9.1E:8.4ΦD:7.1Φd:4.5●電線抱合範囲単線(mm):2.89~3.65撚線(mm2):6.64~10.52AWG:8

商品コード：

2501300005637

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R8-6S●入り数:100個●各部の寸法(mm)φd2:6.4B:10.0L:22.5F:9.1E:8.4ΦD:7.1Φd:4.5●電線抱合範囲単線(mm):2.89~3.65撚線(mm2):6.64~10.52AWG:8

商品コード：

2501300005644

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R14-6●入り数:100個●各部の寸法(mm)φd2:6.4B:12.0L:27.5F:11.5E:10.0ΦD:9.0Φd:5.8●電線抱合範囲単線(mm):-撚線(mm2):10.52~16.78AWG:6

商品コード：

2501300005675

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R14-8●入り数:100個●各部の寸法(mm)φd2:8.4B:16.0L:32.5F:14.5E:10.0ΦD:9.0Φd:5.8●電線抱合範囲単線(mm):-撚線(mm2):10.52~16.78AWG:6

商品コード：

2501300005682

【特長】●裸圧着端子(R形)丸形●JIS規格品.UL・CSA登録品●RoHS10【仕様】●材質:無酸素銅(電気すずめっき)●入数:100個●電線抱合範囲・撚線:10.52~16.78mm2・AWG:6

商品コード：

2501300005699

【特長】●エアコン配管化粧カバー●脱PVC(塩化ビニル)環境にやさしいダイオキシン対策品●平面90°曲がり●カラーはブラウン【仕様】●材質:ASA

商品コード：

2501300005705

仕様●材質:無酸素銅(電気すずメッキ)●規格:1.25Ｙ-3●入り数:100個●各部の寸法(ｍｍ)φd2:3.2Ｂ:5.8Ｌ:15.0Ｆ:5.8Ｅ:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(ｍｍ):0.57~1.44撚線(ｍｍ2):0.25~1.65AWG:22-16※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005712

仕様●材質:無酸素銅(電気すずメッキ)●規格:1.25Ｙ-3Ｎ●入り数:100個●各部の寸法(ｍｍ)φd2:3.2Ｂ:5.8Ｌ:16.0Ｆ:6.6Ｅ:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(ｍｍ):0.57~1.44撚線(ｍｍ2):0.25~1.65AWG:22-16※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005729

仕様●材質:無酸素銅(電気すずメッキ)●規格:1.25Ｙ-3.5●入り数:100個●各部の寸法(ｍｍ)φd2:3.7Ｂ:5.8Ｌ:15.0Ｆ:5.8Ｅ:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(ｍｍ):0.57~1.44撚線(ｍｍ2):0.25~1.65AWG:22-16※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005736

仕様●材質:無酸素銅(電気すずメッキ)●規格:1.25Ｙ-4Ｎ●入り数:100個●各部の寸法(ｍｍ)φd2:4.3Ｂ:6.4Ｌ:16.4Ｆ:6.6Ｅ:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(ｍｍ):0.57~1.44撚線(ｍｍ2):0.25~1.65AWG:22-16※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005743

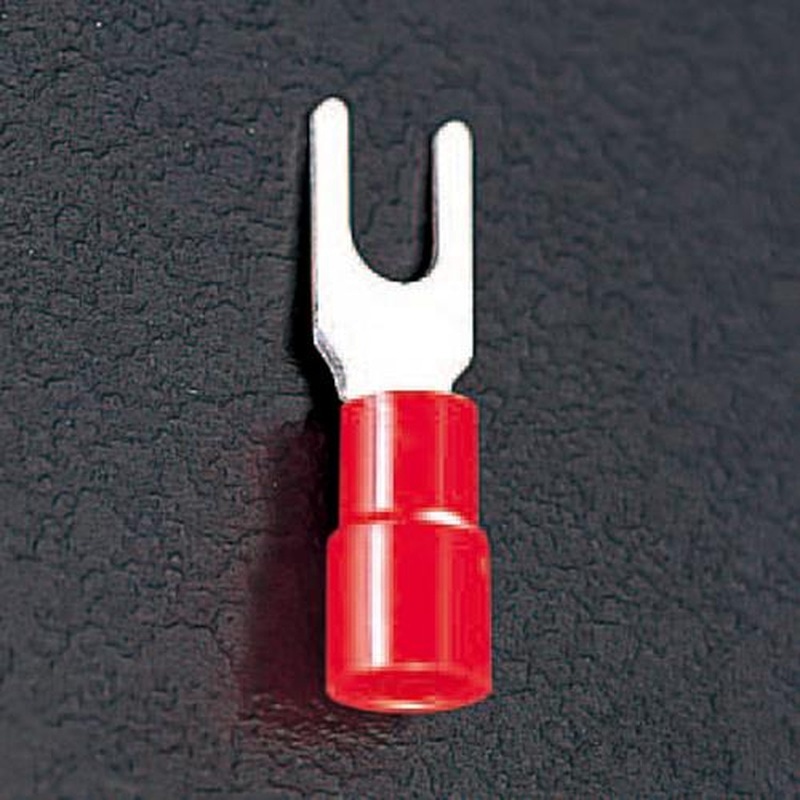

仕様●材質:無酸素銅(電気すずメッキ)●規格:1.25Ｙ-4Ｓ●入り数:100個●各部の寸法(ｍｍ)φd2:4.3Ｂ:7.0Ｌ:16.4Ｆ:7.6Ｅ:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(ｍｍ):0.57~1.44撚線(ｍｍ2):0.25~1.65AWG:22-16※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005750

仕様●材質:無酸素銅(電気すずメッキ)●規格:2Ｙ-3●入り数:100個●各部の寸法(ｍｍ)φd2:3.2Ｂ:5.9Ｌ:15.8Ｆ:6.6Ｅ:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(ｍｍ):1.14~1.82撚線(ｍｍ2):1.04~2.63AWG:16-14※製品の仕様は予告なく変更されることがあります。

商品コード：

2501300005767

仕様●材質:無酸素銅(電気すずメッキ)●規格:2Ｙ-3.5●入り数:100個●各部の寸法(ｍｍ)φd2:3.7Ｂ:6.4Ｌ:15.8Ｆ:6.6Ｅ:4.5ΦD:4.2Φd:2.3●電線抱合範囲単線(ｍｍ):1.14~1.82撚線(ｍｍ2):1.04~2.63AWG:16-14※製品の仕様は予告なく変更されることがあります。

商品コード：
